第1步：

地震来得突然，也无法预报出发生在何时何地及如何凶悍。

这是一份教程，告诉大家如何做一个地震警报器，在人们熟睡时特别有效。

这款地震警报器不能预知地震，但能在地震发生时做出警报和提醒。

第2步：

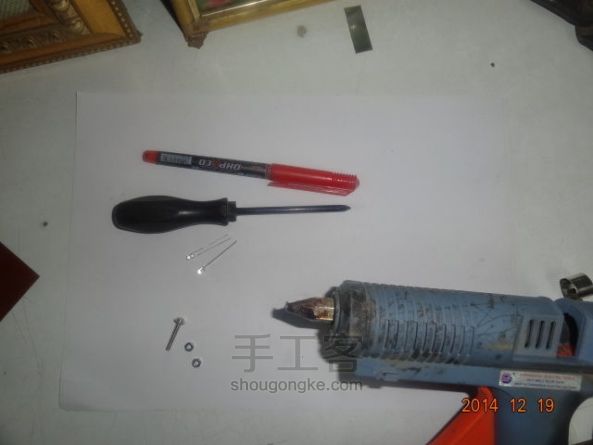

所需材料◎一个继电器（5伏或12伏）
◎一个滑动开关
◎一枚9伏电池，配上连接头
◎一枚PCB支撑螺丝
◎两枚3毫米螺丝和一个螺母
◎一个滑动开关
◎铜线（38码，一英尺长）
◎两个红色LED（直径3毫米）
◎一块空白PCB板
◎电烙铁与焊锡
◎热熔胶枪
◎铁片（0.5毫米厚，10厘米x1厘米）
◎一节5号电池
◎软导线和工具

第3步：

第4步：

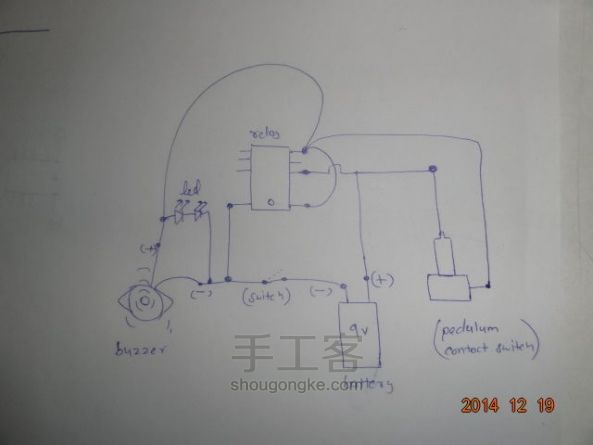

如图所示，这是地震警报器的电路连接图。


第5步：

摆荡开关

第6步：

第7步：

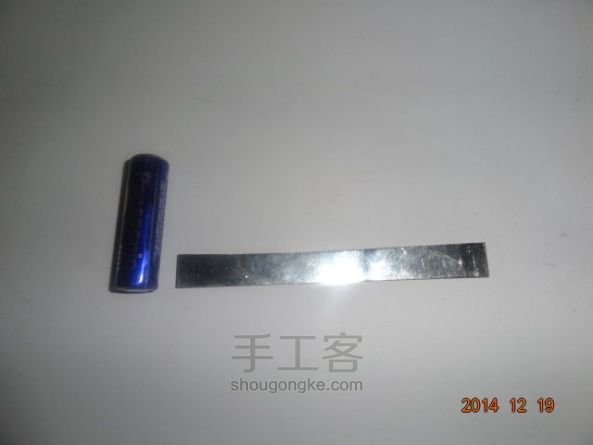

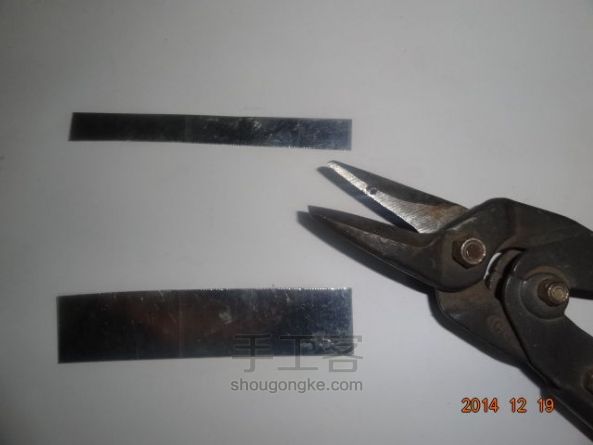

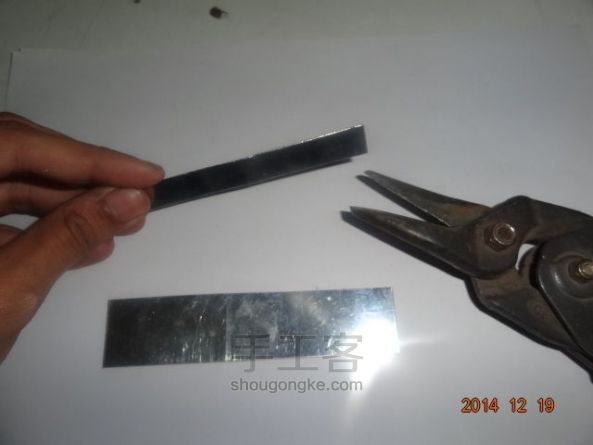

拿出金属片（你也可以用厚厚的铝箔），剪出1厘米宽大约10厘米长的长条。

第8步：

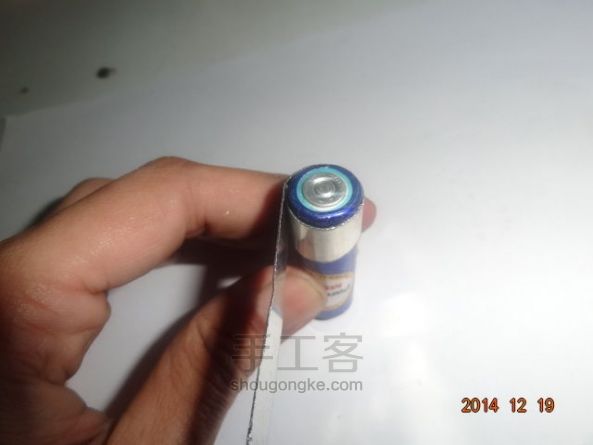

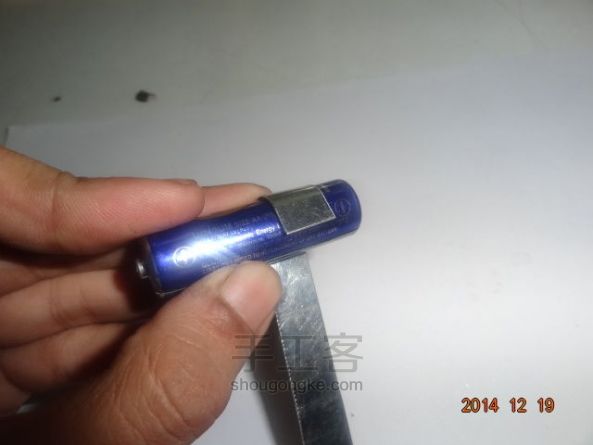

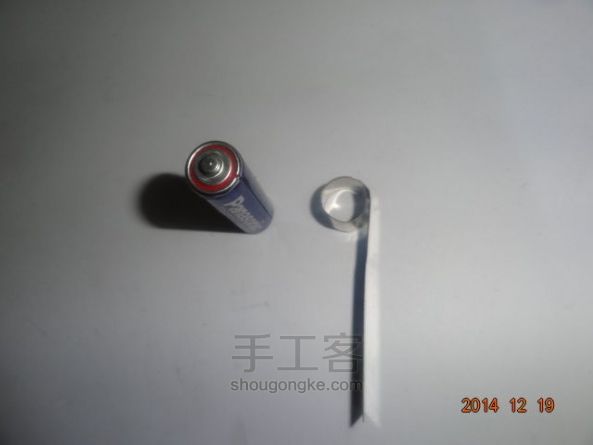

现在把金属带绕在5号电池上，做成图中所示的“9”字形。


第9步：

第10步：

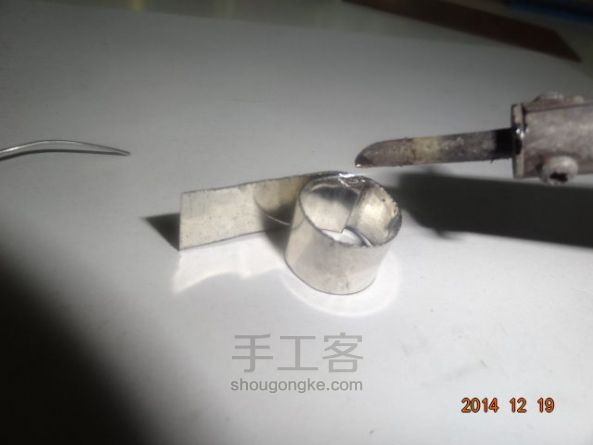

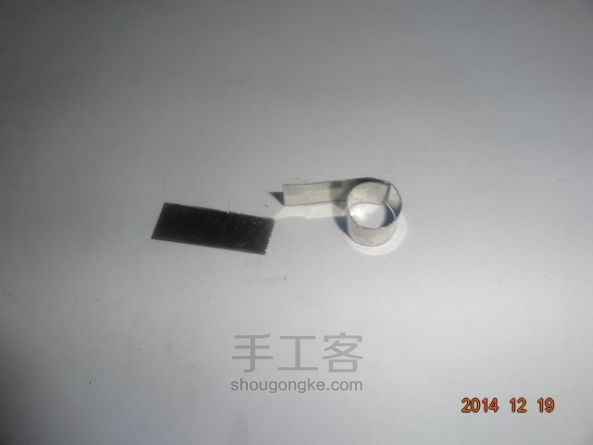

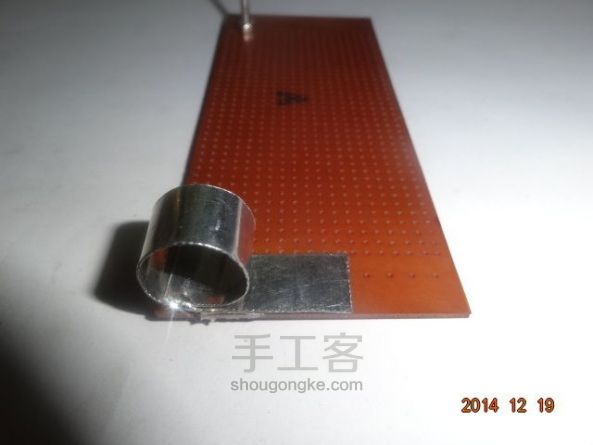

量约2厘米长度，剪掉剩下的金属条。（仍旧保留“9”字形）


第11步：

第12步：

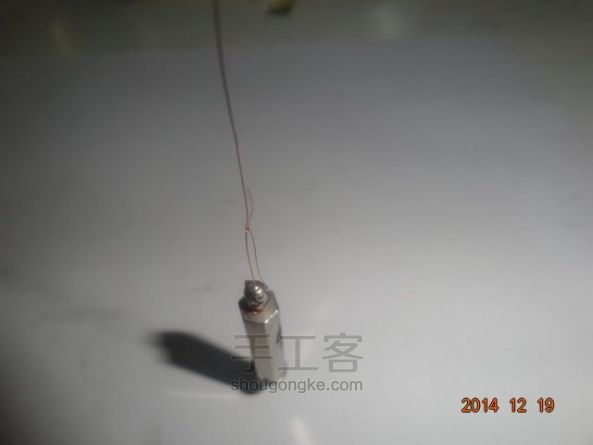

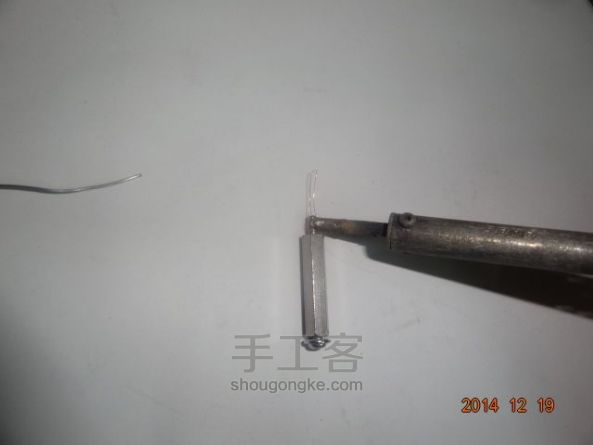

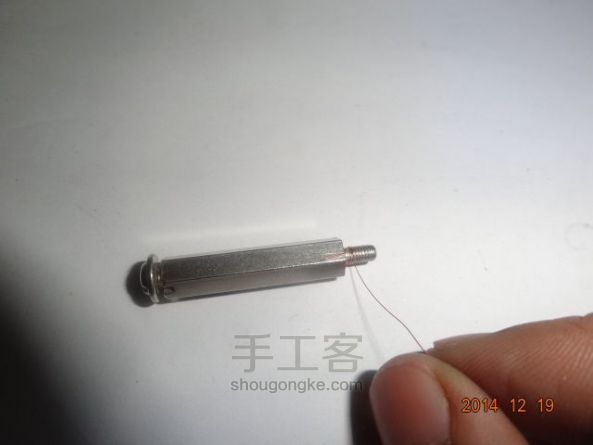

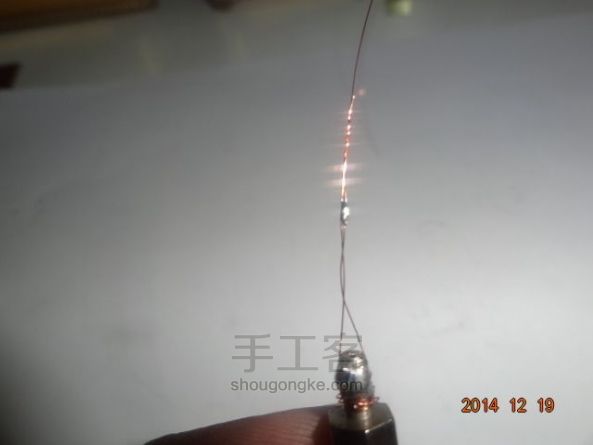

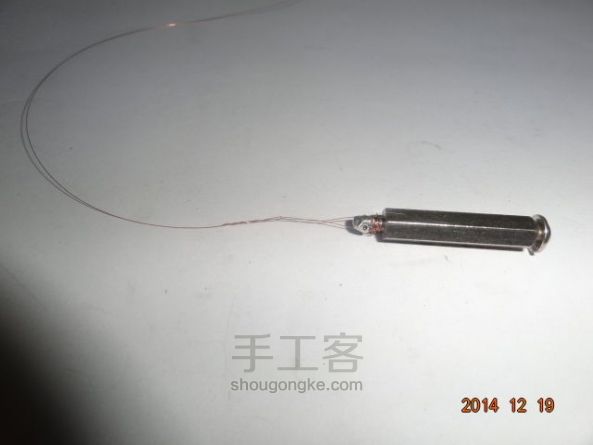

接着把剩下的铜线焊在PCB螺丝上的圈上。

第13步：

第14步：

第15步：

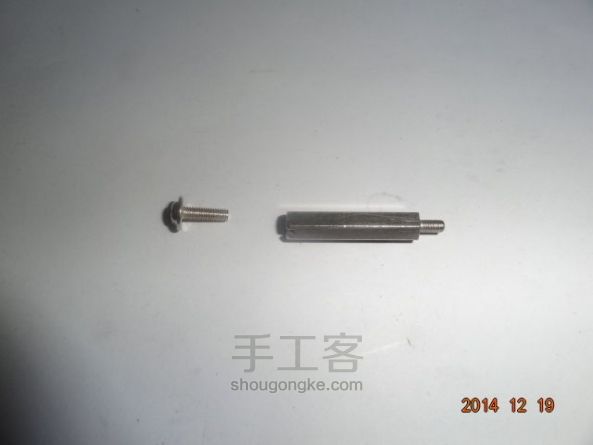

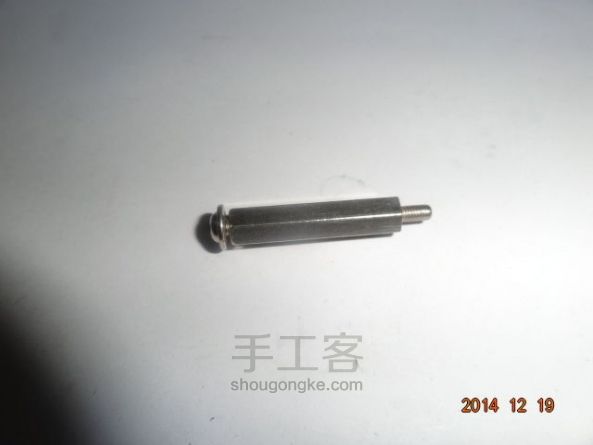

现在拿出PCB螺丝，将3毫米螺丝旋进去。


第16步：

第17步：

第18步：

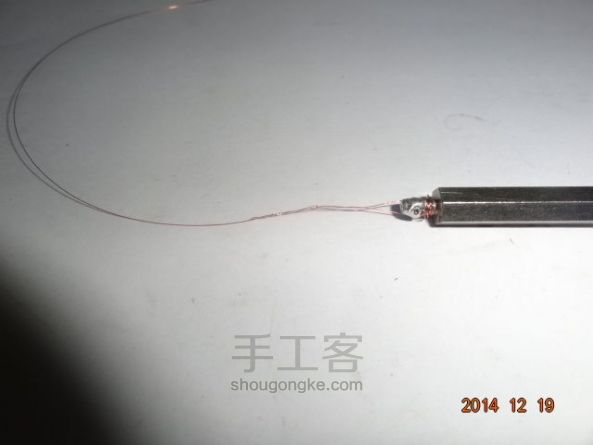

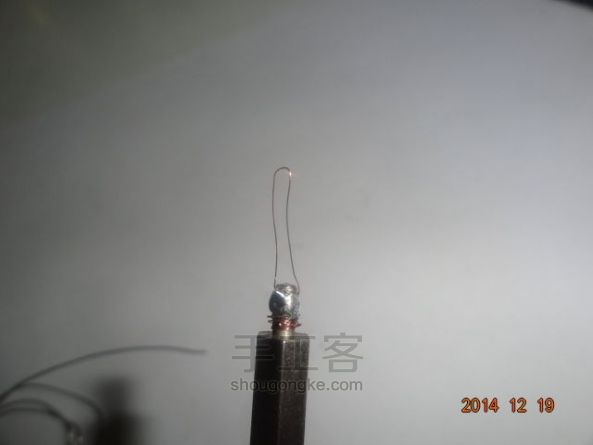

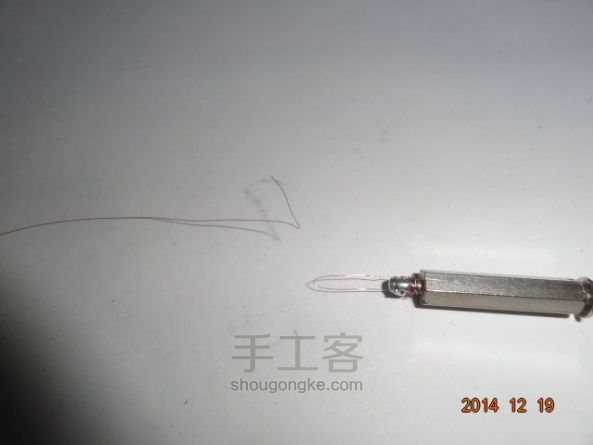

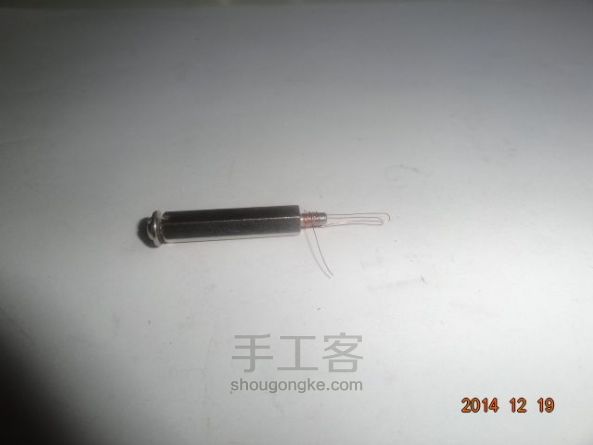

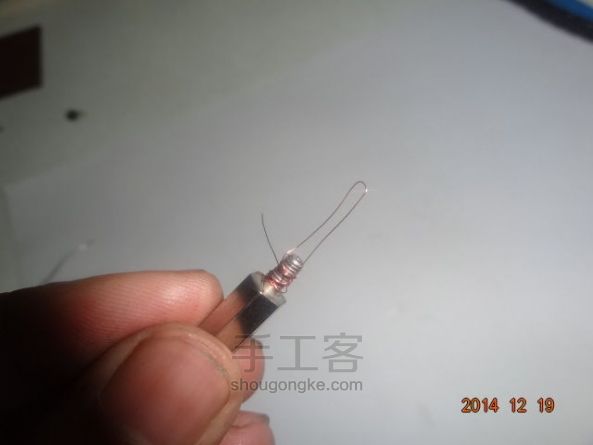

用约5厘米长铜线，弯成一个圈在PCB螺丝上，然后把它焊死固定，让它导通。


第19步：

第20步：

第21步：

第22步：

第23步：

第24步：

第25步：

第26步：

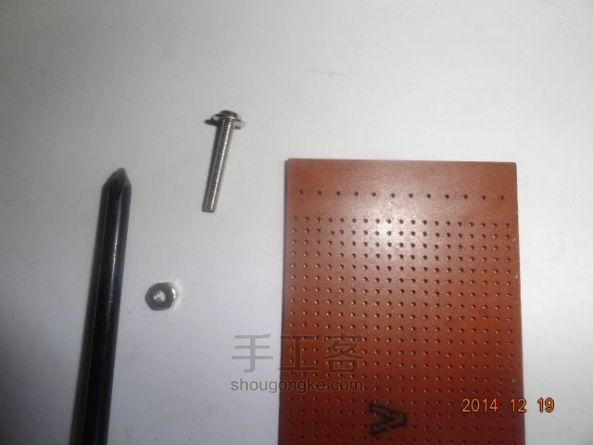

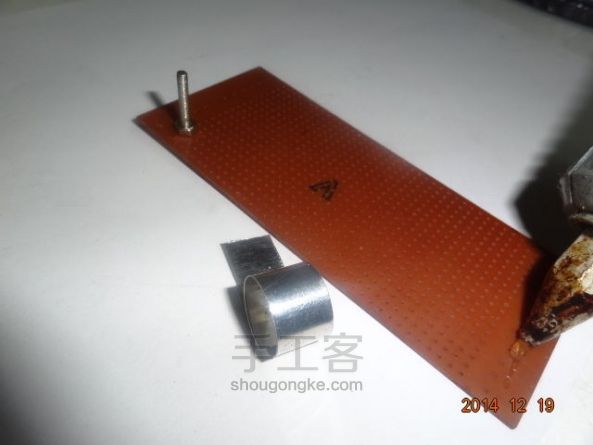

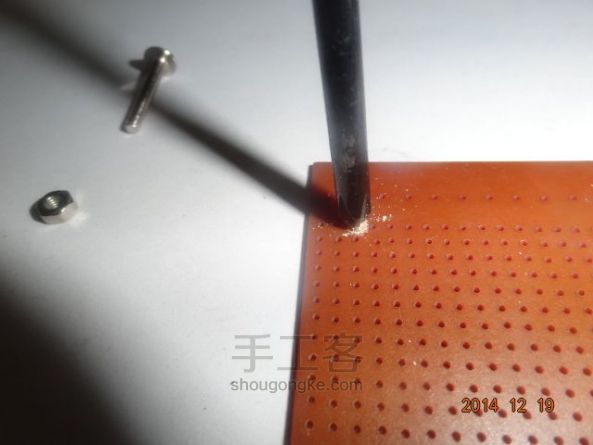

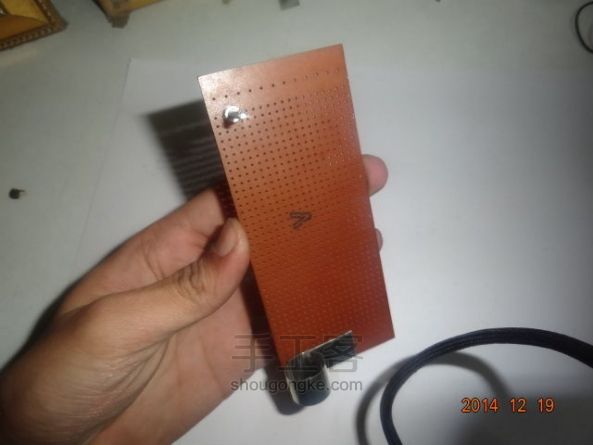

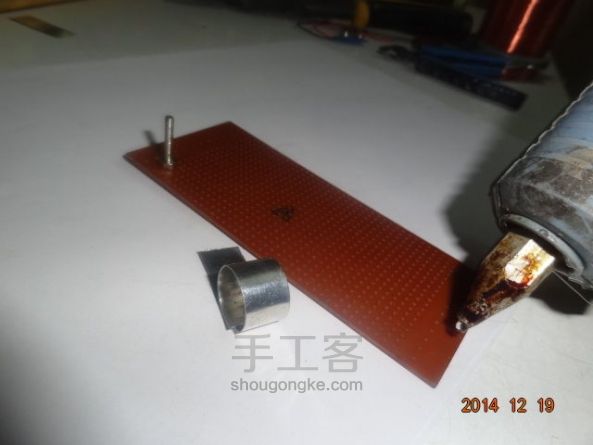

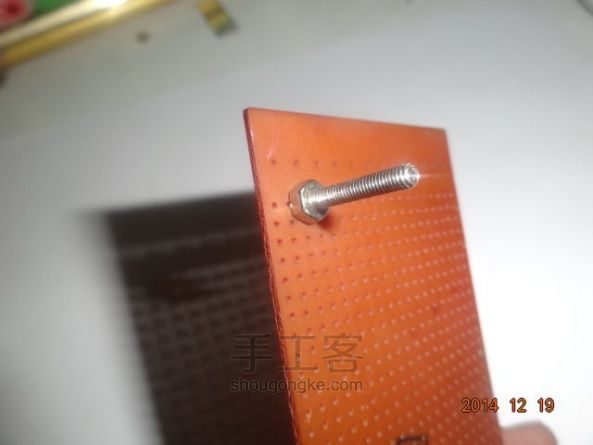

现在借助螺丝刀在PCB板上弄个洞给3毫米螺丝，如下图所示那样把螺丝固定好。

第27步：

第28步：

第29步：

第30步：

第31步：

第32步：

接线

第33步：

第34步：

第35步：

第36步：

第37步：

第38步：

第39步：

第40步：

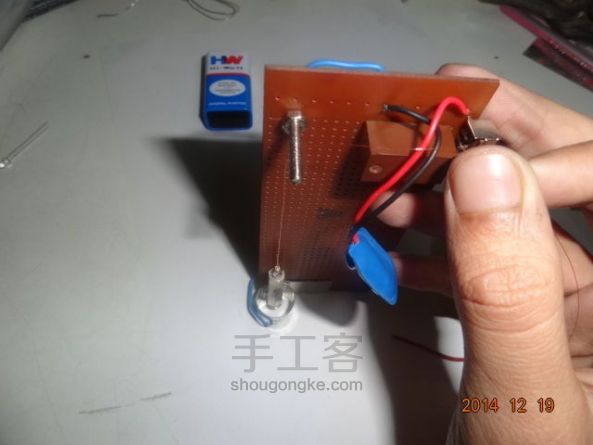

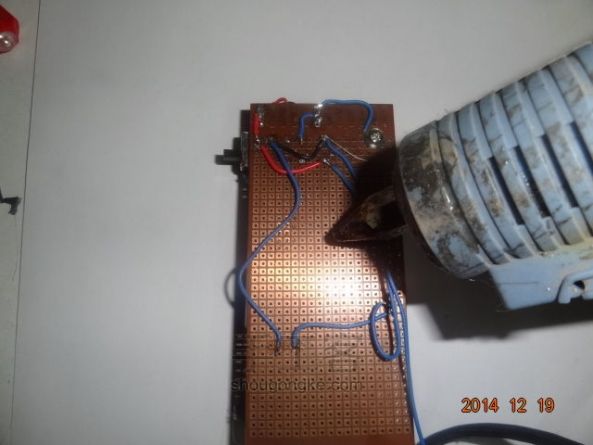

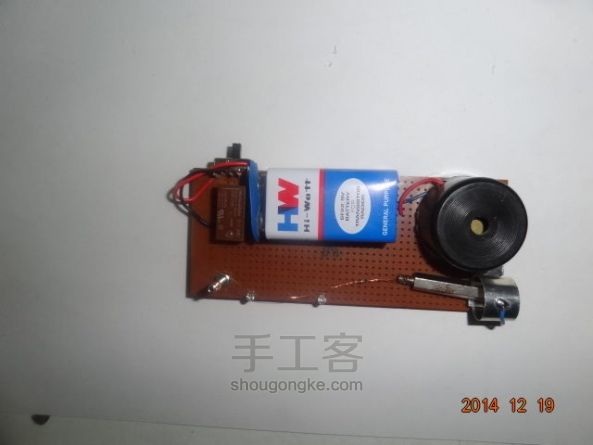

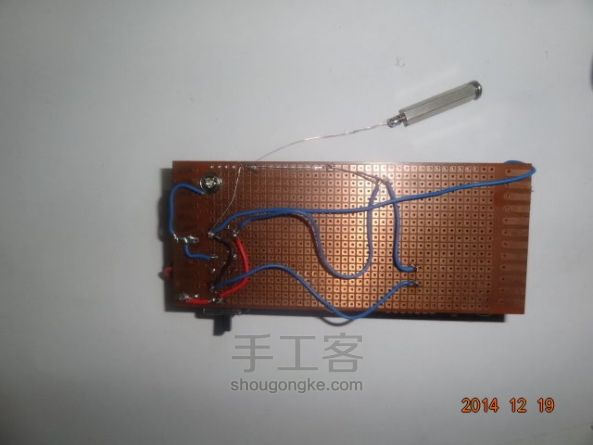

根据之前给出的电路图，在PCB板上连接所有元件。

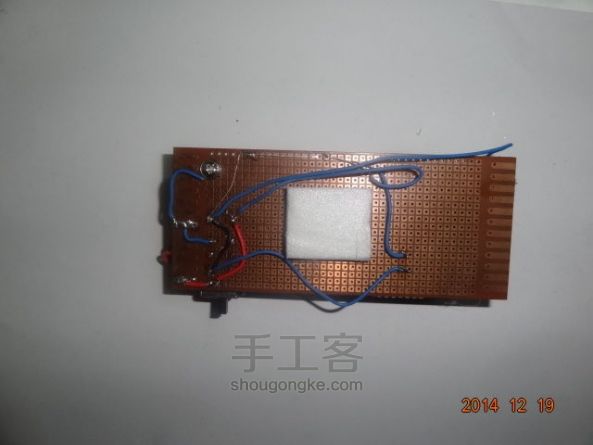

在连接好所有东西之后，用热熔胶枪把一片泡沫塑料粘在PCB板背面。


第41步：

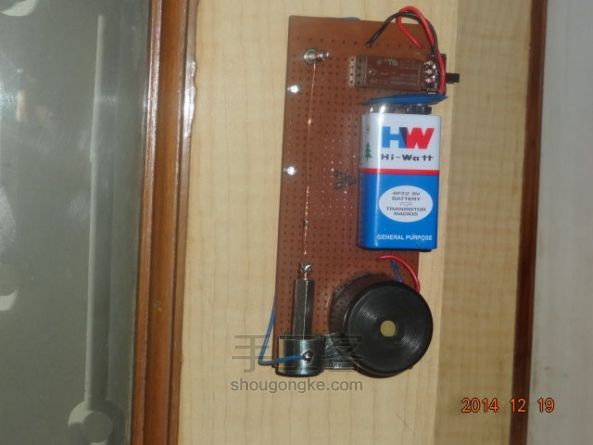

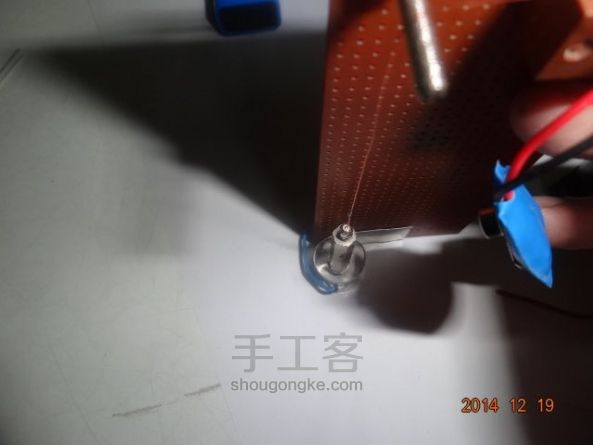

现在把它放在哪儿？我建议你把它粘在墙上。（这样摇摆开关就不会被气流所影响，或者你用和盒子把它装起来再固定在墙上。）

演示查看视频：http://v.qq.com/page/t/c/3/t01446udcc3.html
