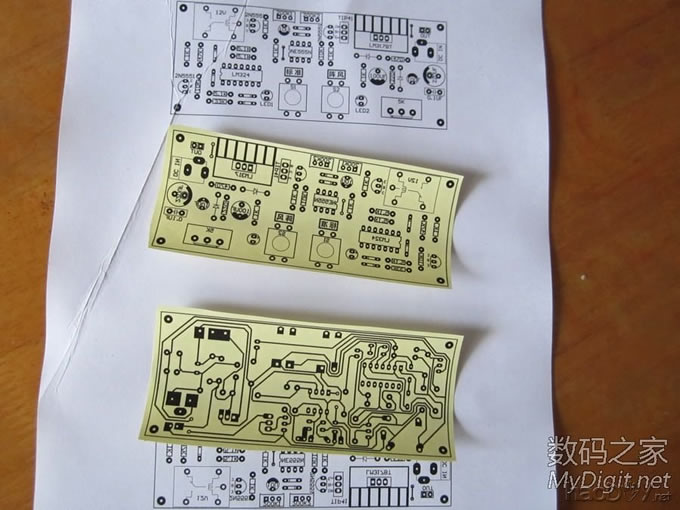

花了半天时间做了一个带阵风功能的桌面小风扇，这回玩电脑就舒服多了，哈哈~~~~ 电路自己设计，用仿真软件测试，之后再做成PCB，风扇用电脑用的那种12厘米转速为2800转的双滚珠暴力风扇，通过电位器可以调节风扇的快和慢（其实就是调节输出电压的大小，4V-12V之间的电压调节控制风扇转速），总共两档，一档是正常运转，一档是用NE555做阵风功能，模拟自然风  看到楼下有朋友说需要讲解一下，其实很简单，电路只分为三个部分 第一部分：利用稳压LM317调节4V-12V的输出电压控制风扇的转速 第二部分：利用NE555实现模拟自然风（也就是阵风）的功能 第三部分：利用LM324的特性实现电子互锁开关 以上的功能其实用单片机来做更加简单，可惜我不懂单片机，所以只能用这种古老的方法了  准备热转印

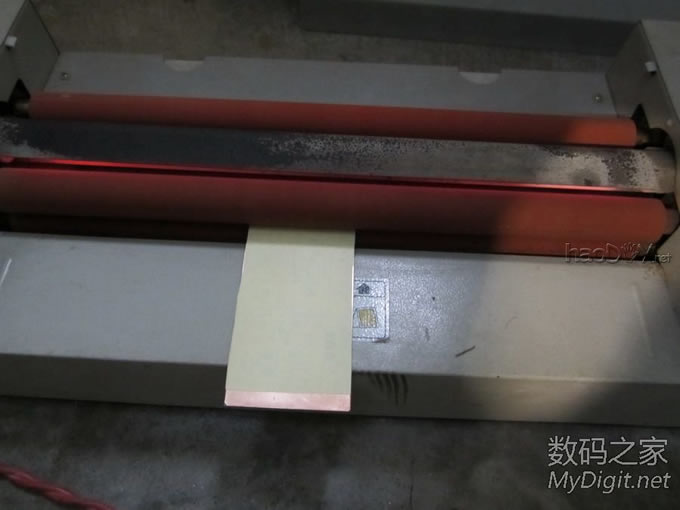

热转印过程

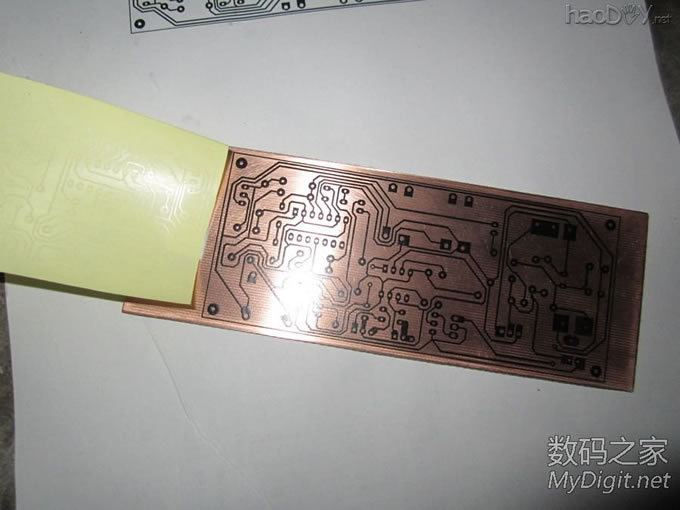

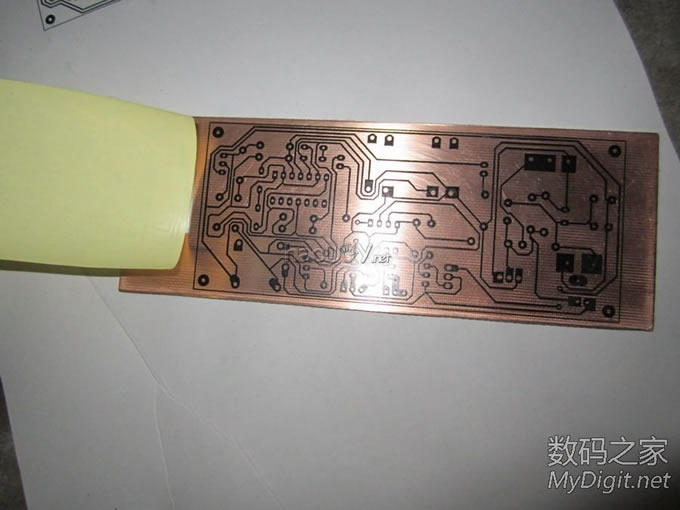

热转印完成，线路非常完美

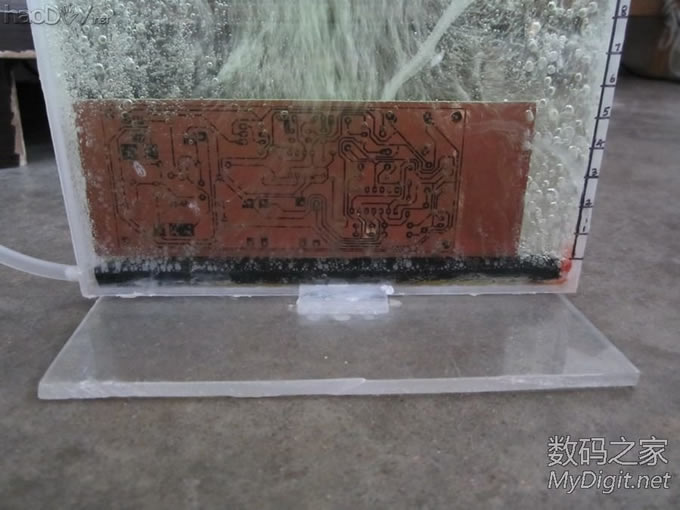

开始腐蚀PCB

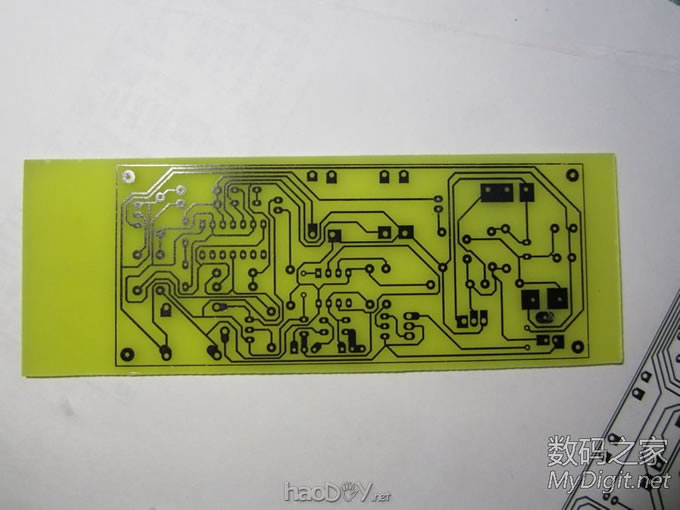

腐蚀完成了

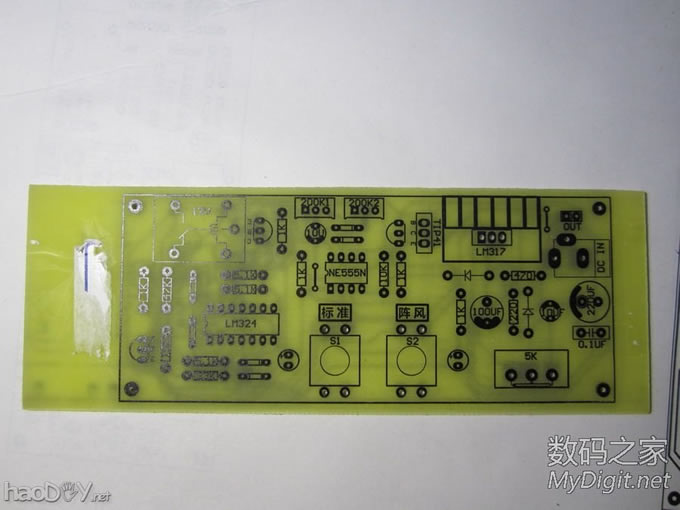

正面热转印完成

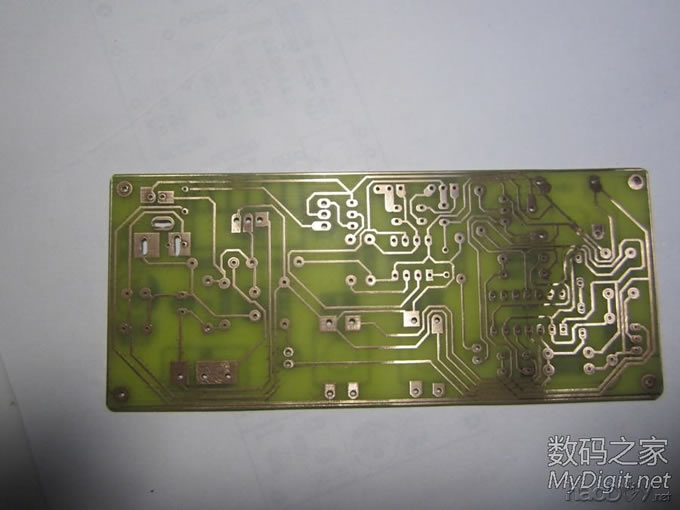

裁板和钻孔完成

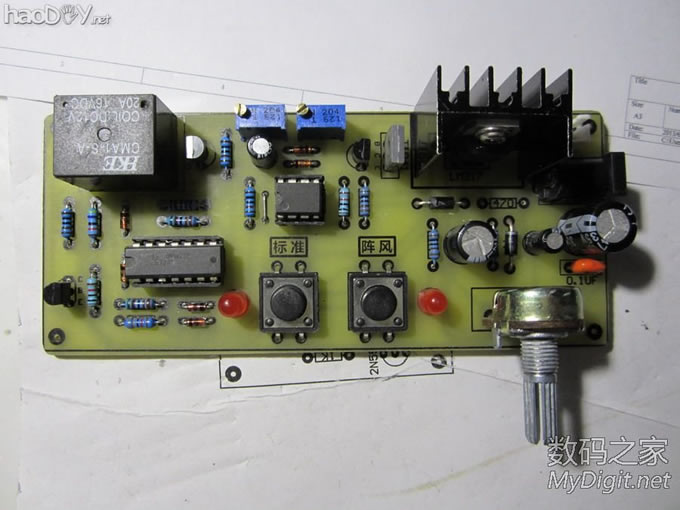

焊接完成
开始运行，一切正常，这个夏天玩电脑总算是清凉了，呵呵
还有一个玩法，就是OUT端串接一颗1K电阻后接上固态继电器即可控制平时家用的220V电风扇了 提供1：1的PCB文件和原理图，有想玩的朋友拿去折腾吧（是1：1的PCB文件，热转印的朋友直接打印就行了） PCB文件和原理图  调速风扇.rar (47 K) 下载次数:55
