----精华教程+80D币---- 我已经好久好久好久没有来论坛了，考大学考得人都傻逼了。想我这种励志宅+科技宅的人硬生生来到师范院校的工科专业。电信班还女生多于男生。。。。。。。学校还搞了个大一大类招生，老子人品不好直接送去学光学仪器了。。。。 话说回来，经过我的不懈努力，终于在别的学院的电子实验室里面（有别于我们学院的光学实验室），实现了这个阻焊层的制作，现在直接上图
不瞒你说，老子觉得热转印就是方便，虽然我有曝光灯（自制的，曝光时间2分钟不能再多了）。上图就是今天的主角—— 一块 自制的J-link的热转印文件。st-link已经做好了，但是没上绿油。

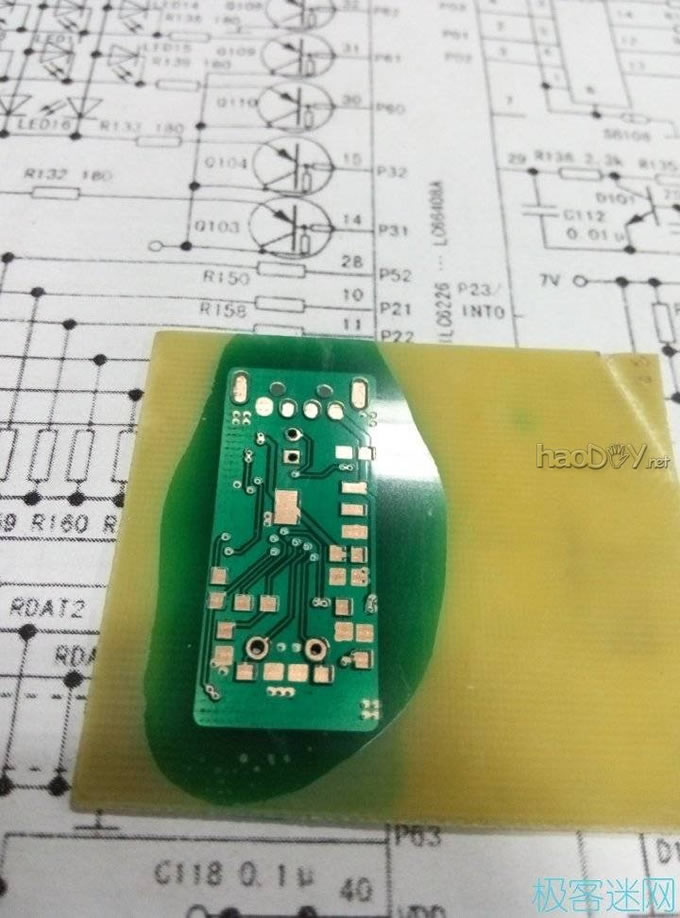

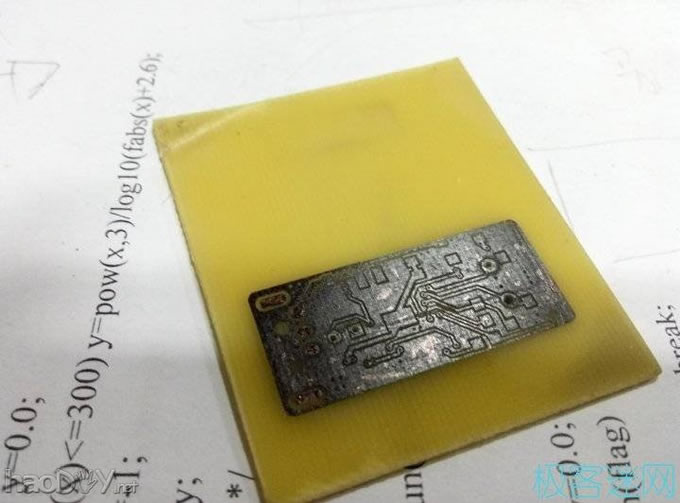

上图是转移完毕的，双面板。嘿嘿！

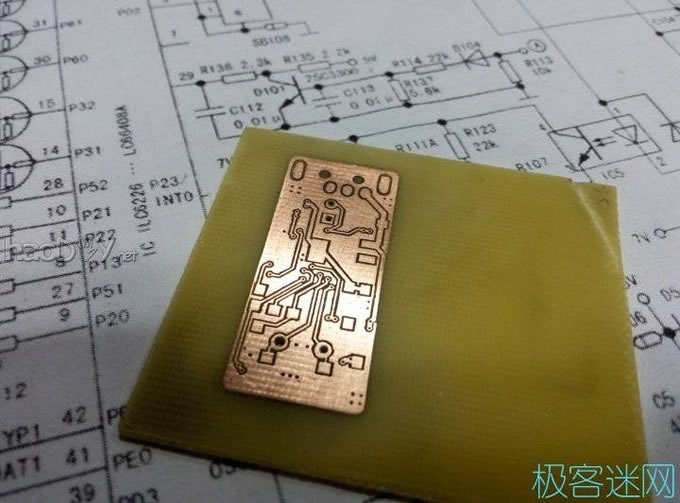

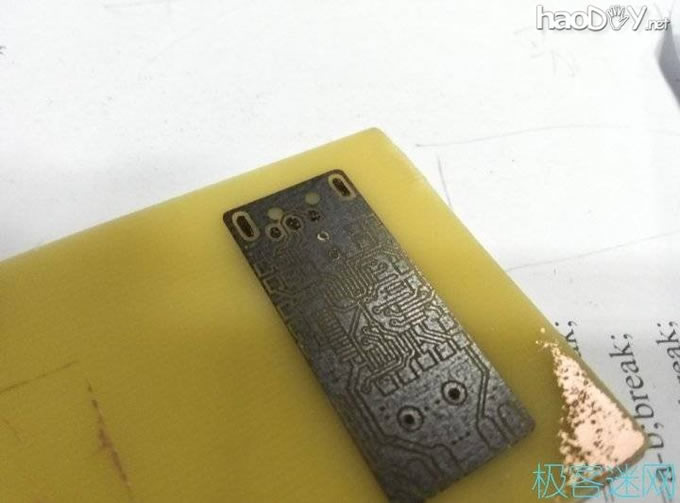

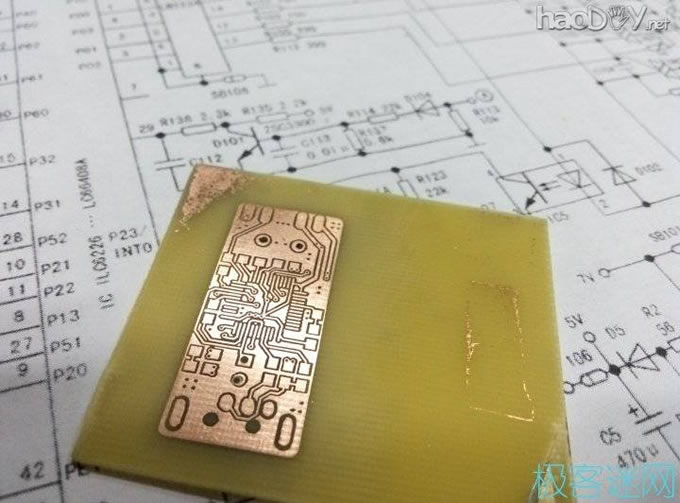

腐蚀完毕。不知道为啥，我看着这些裸板，总觉得的挺漂亮的。

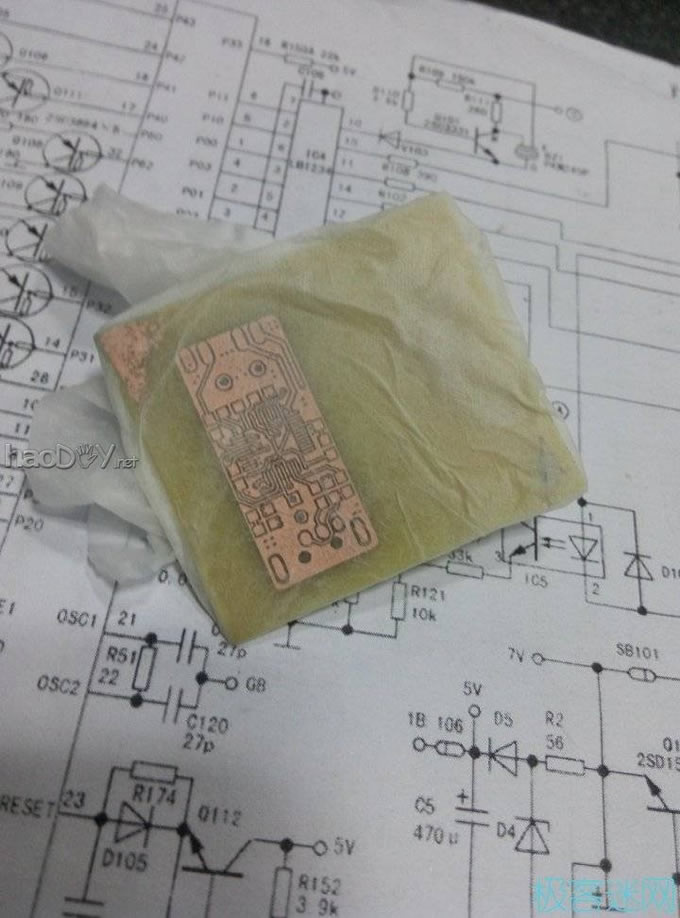

包了张湿的纸巾，咋颜色就成粉色的了？

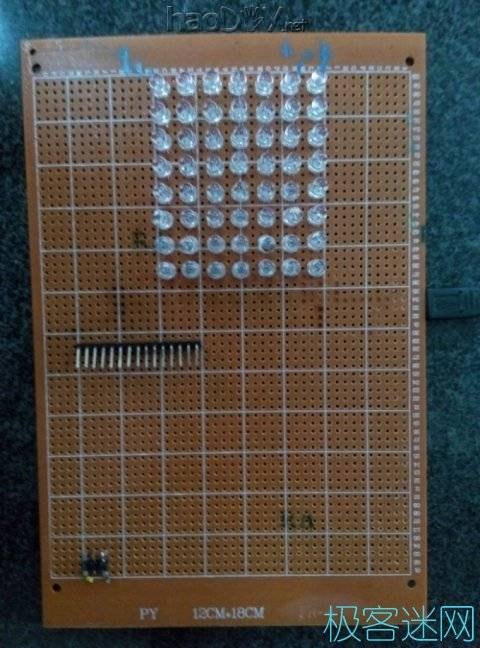

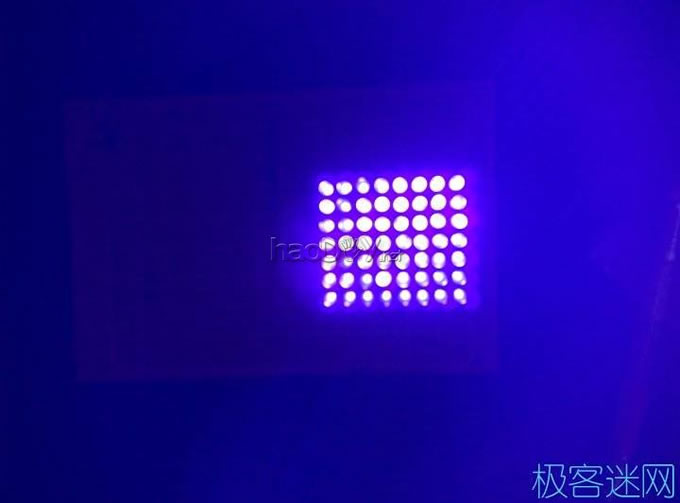

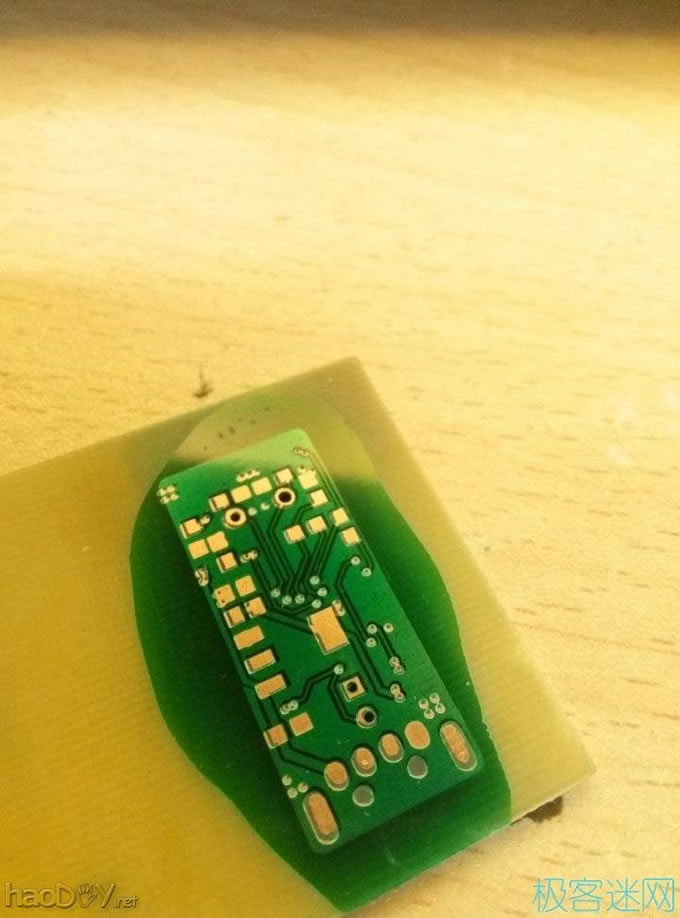

这个是曝光完毕的，可以看到被遮光的地方是软的，接下来拿酒精擦洗就行。不要用纸巾沾水擦，只会把板子弄丑。 中间的涂绿油、对焊盘和曝光没记得拍照。尤其是涂绿油，这个比较关键，熟能生巧。关于如何涂好绿油下次补上，方法很简单的。 至于曝光的菲林，由于我没来得及买一抹黑，就直接拿笔补了下。 曝光灯是自制的，大约是是64颗LED（紫外395nm）。我焊在洞洞板上，接适配器，曝光绿油大概要2分钟，此时刚好焊盘是软的，其余部分已经硬化。 之前我拿网上的时间，5min到半个小时的。结果是连焊盘都硬了 。图也下次补上。

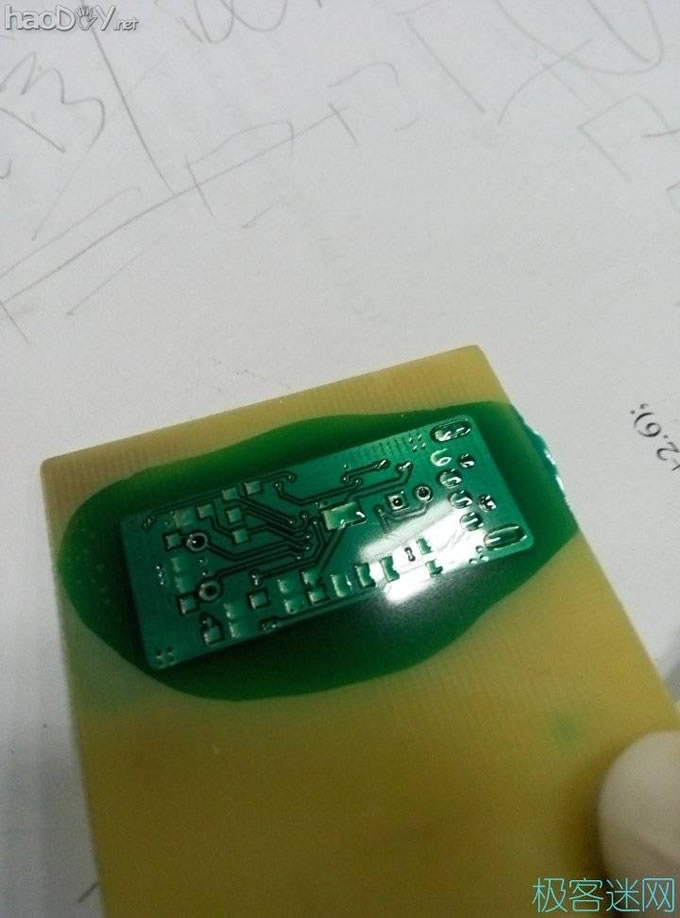

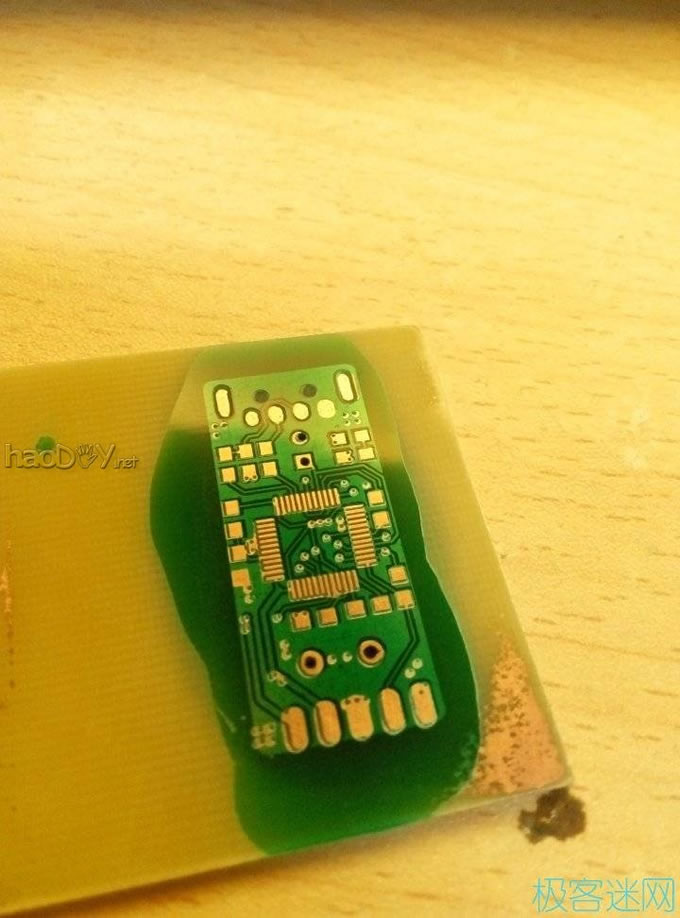

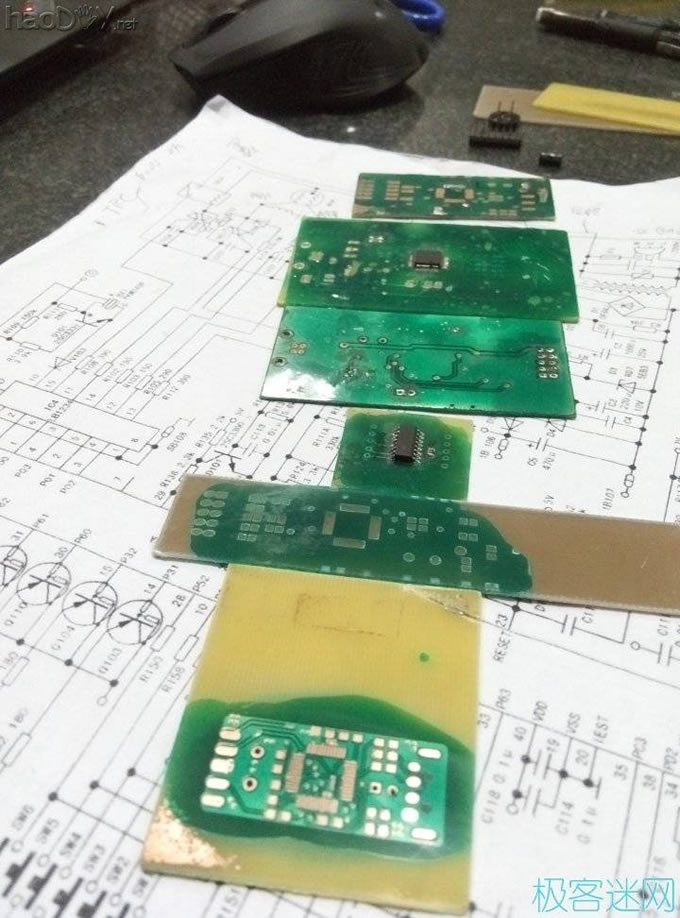

弄好的板子。 这里注意点的是，如果要做阻焊层，那么板子周围要留有一定的面积，因为到时候涂绿油的时候会刮到外面来，如果没有多余面积会有大量的绿油直接跑到板子边缘的。然后剪一片比比板子稍大的菲林盖在上面，再把曝光菲林和压物的玻璃放上去。然后开灯曝光。 涂绿油，可以在板子的中间倒一点绿油，量要按照个人经验判断。然后把菲林轻按在绿油顶上，然后就和贴手机膜一样，慢慢铺排。再拿片和银行卡类似的卡从绿油的顶端向外边刮绿油，力道要均匀，涂的绿油要颜色一致，有气泡要挤出去。这里要多练习几次。 接下来奉上一张我做过的所有的作品，所以说这个熟能生巧不用多熟就能巧啊。（最近的那个是这次的成品）
补图：
|
