买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

时间:2017-06-16 19:51来源:数码之家 作者:8139 点击:
1、话说买了个国际电工的五孔墙插,自带1A的USB输出,之前测试墙插这类东西都是直接用导线连接插排和墙插,方便到也算方便,但安全也是存在隐患的,毕竟220V的东西裸露在外面,很不安全。这次收到墙插后,自己简单DIY了个测试装置,下面是条普通品字电源线的

1、话说买了个国际电工的五孔墙插,自带1A的USB输出,之前测试墙插这类东西都是直接用导线连接插排和墙插,方便到也算方便,但安全也是存在隐患的,毕竟220V的东西裸露在外面,很不安全。

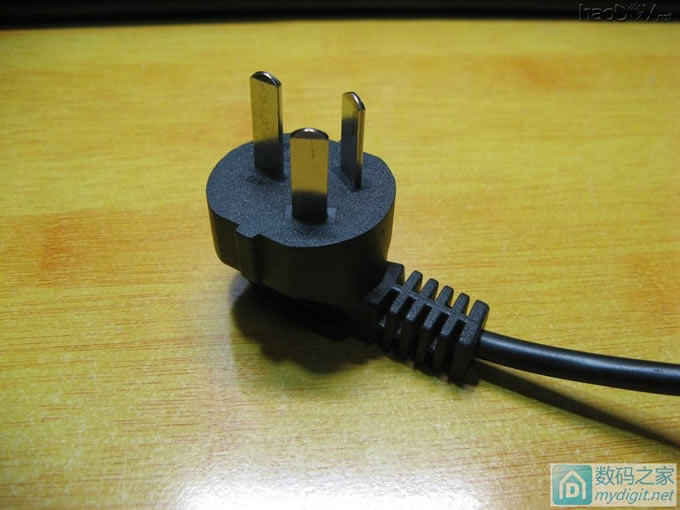

这次收到墙插后,自己简单DIY了个测试装置,下面是条普通品字电源线的插头,以前截断后留下的一小段
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

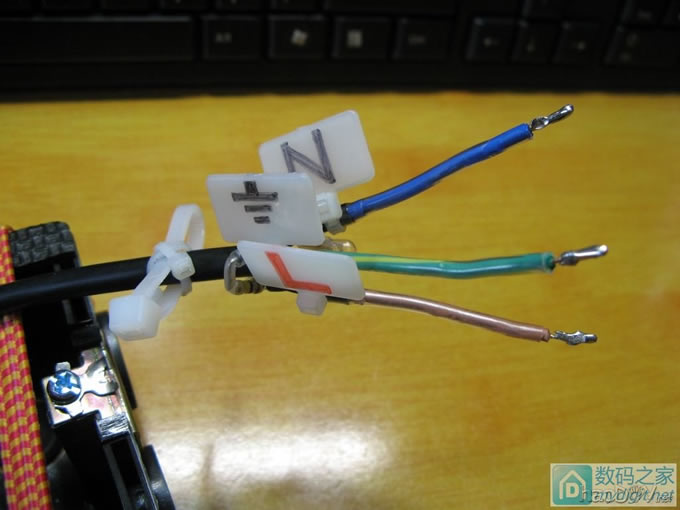

2、三芯导线接头镀锡,然后尼龙扎带标签做标记,区分火、零、地,防止一时迷糊接错端子。虽然后面还有漏保和空开,但还是标记一下更好买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

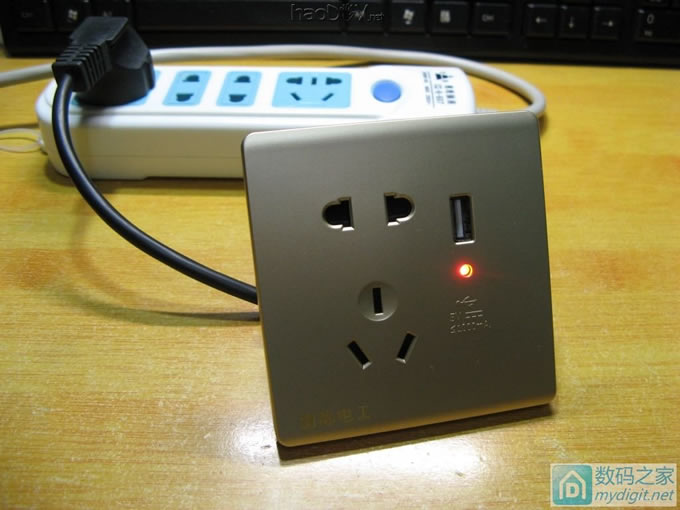

3、接上墙插之后的样子,墙插上的红色LED一直是亮的,这个白天的时候做指示还可以,但晚上会不会有点太亮了?
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

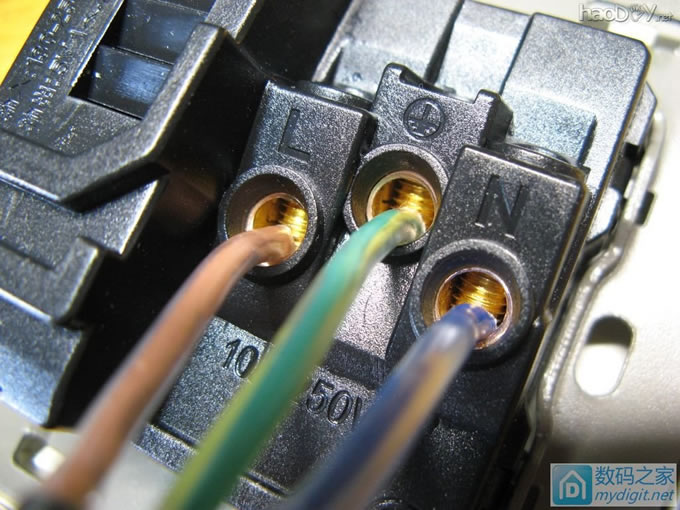

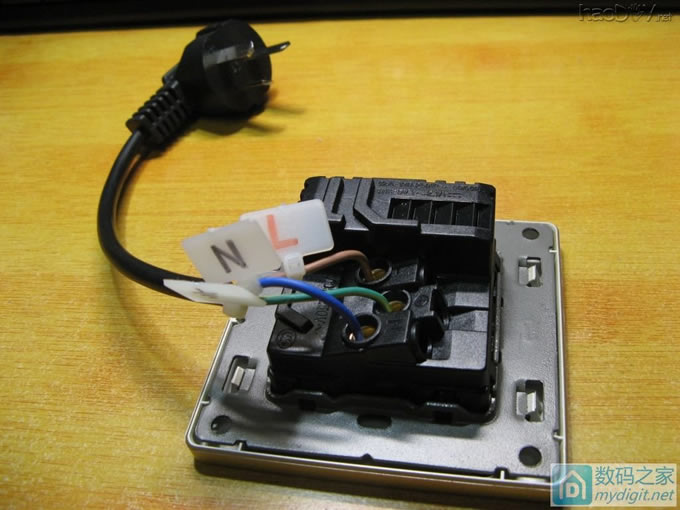

4、背板端子就这么接的线,端子里的螺丝直接裸露,桌子上有时候有点乱,金属的东西也比较多,虽然只是测试一下墙插这类的东西,但还是存在安全的隐患,而且插头是不是带电也看不出来,于是这个简版的测试装置刚DIY好,就被推倒重来了买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

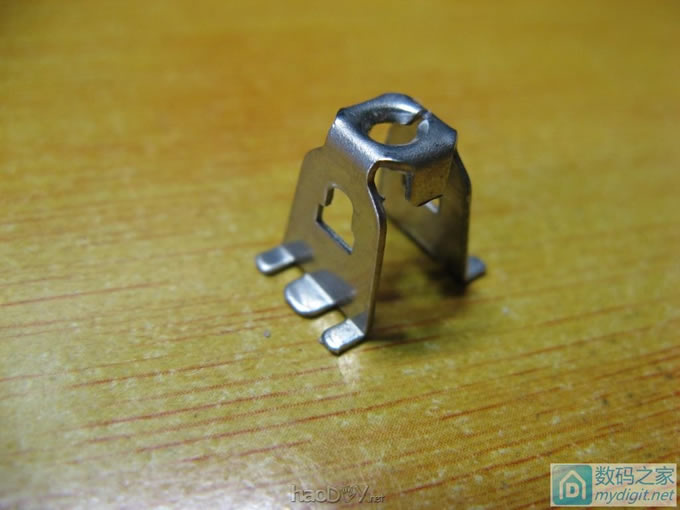

5、以前电脑机箱背板上用的螺丝母座
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

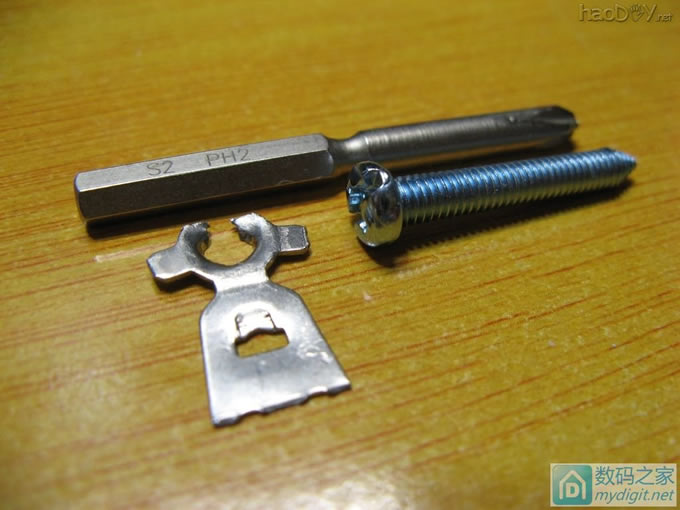

6、然后把母座用榔头、钳子叮叮当当一番之后变成了这个样子,原来的螺丝孔小,需要扩成4mm的,实在找不到4mm的扩孔工具,只好把22合1的十字批头拿来用了,对准螺丝孔垂直匀力敲几下就好
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


7、然后把这小铁片弯成一个合适的角度,再用螺丝拧在一个普通86暗盒上
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

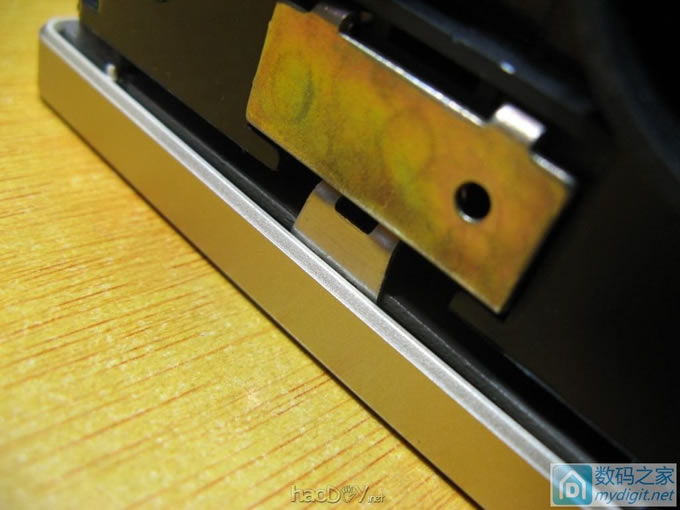

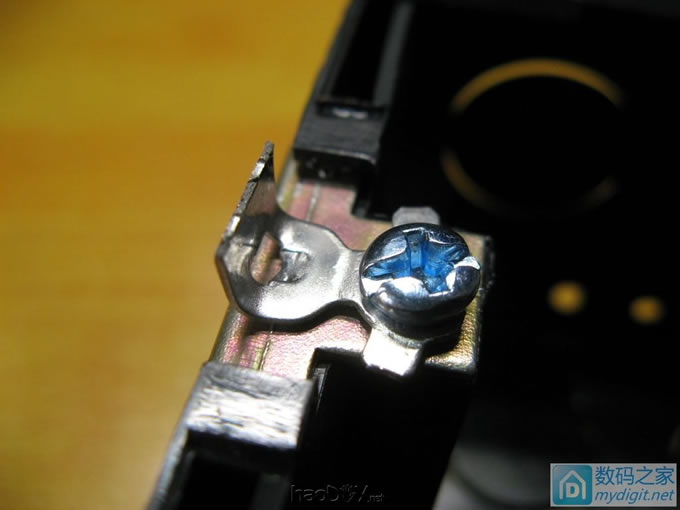

8、铁片凸出的部分正好卡在墙插面板和背板的缝隙里,一般墙插这里都会有个缝隙,而且背板的尺寸偏差都不算大,就算有比较大的偏差,铁片可以通过调节螺丝之后移动一点再插进去,然后暗盒两边的螺丝孔都按这个方式处理
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

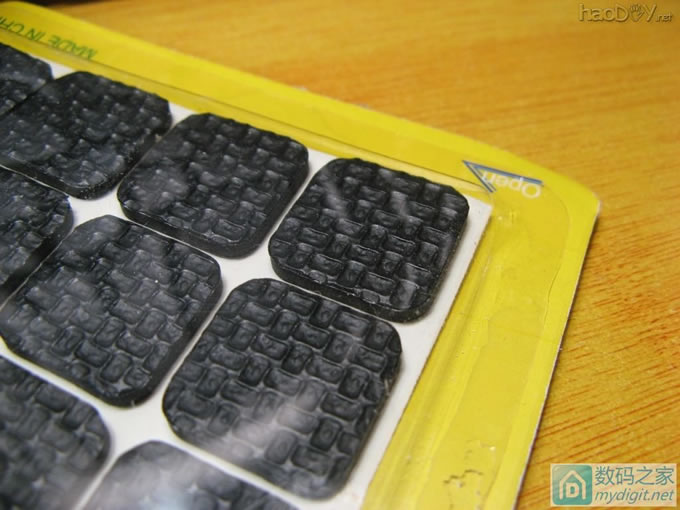

9、用来粘椅子腿或者箱子的橡胶垫脚,自带背胶
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

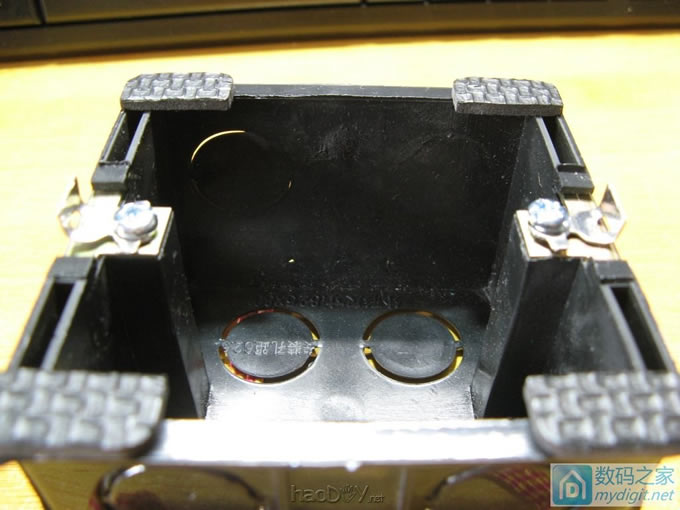

10、裁开之后粘在暗盒四角,增加与墙插的摩擦力,同时抬高墙插,与暗盒两侧的螺丝保持距离
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

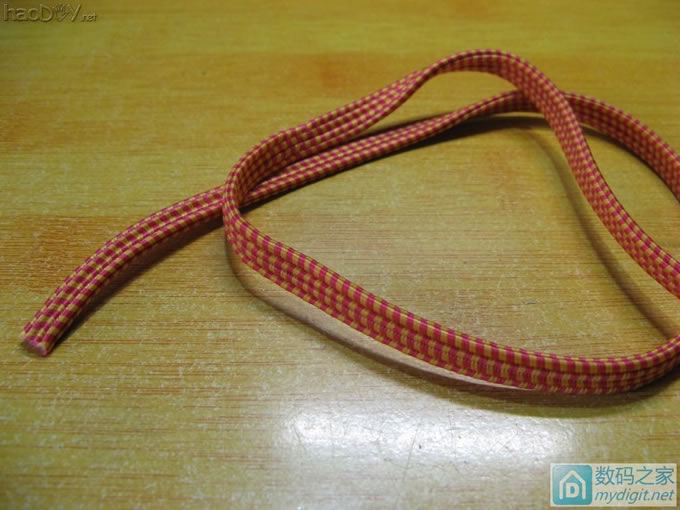

11、好吧,我承认这段橡皮筋是从老妈的针线包里偷来的,目前还没被发现……买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

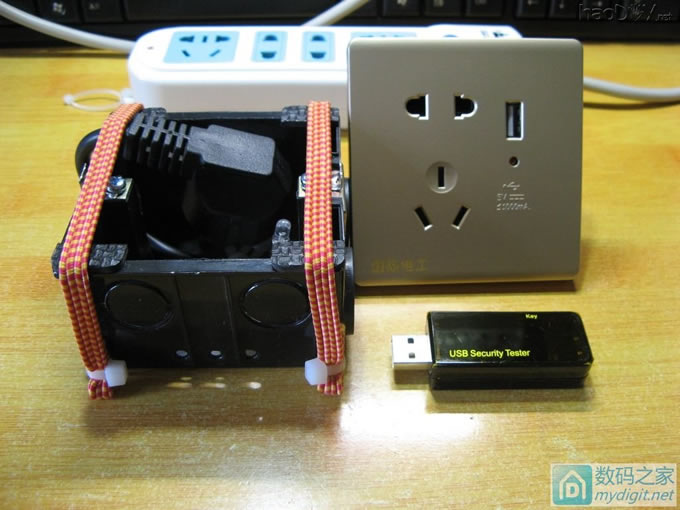

12、两条橡皮筋是用来把墙插固定在暗盒上的
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

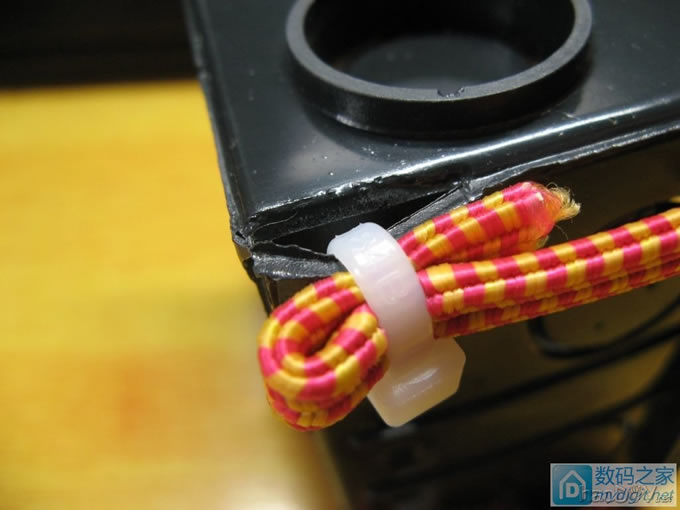

13、连接方式用的是尼龙扎带
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

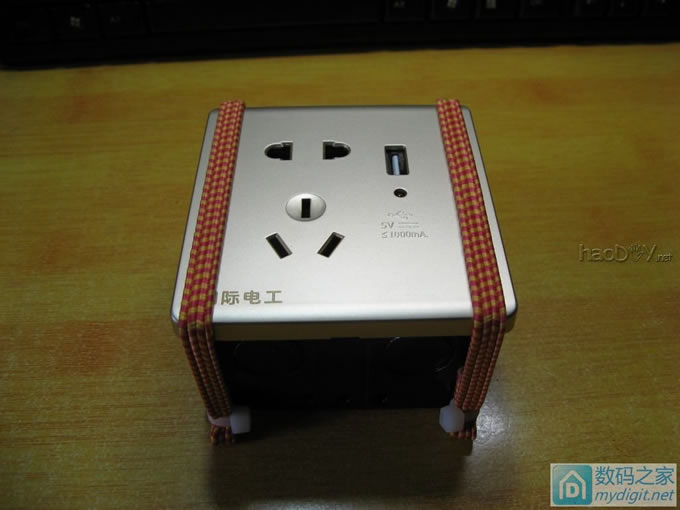

14、已经绑上了,纹丝不动不可能,但确实也不怎么动。前面暗盒上的两个铁片和这两条橡皮筋,就是起到固定的作用,而且支持快拆
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

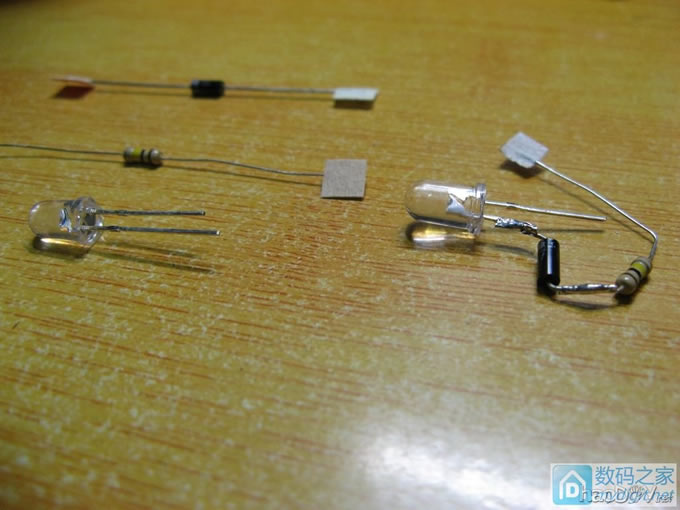

15、左边的4007二极管、100K碳膜电阻、红色LED,焊接成右边的样子,接在火、零上,做成插头带电的指示灯
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


楼下继续~

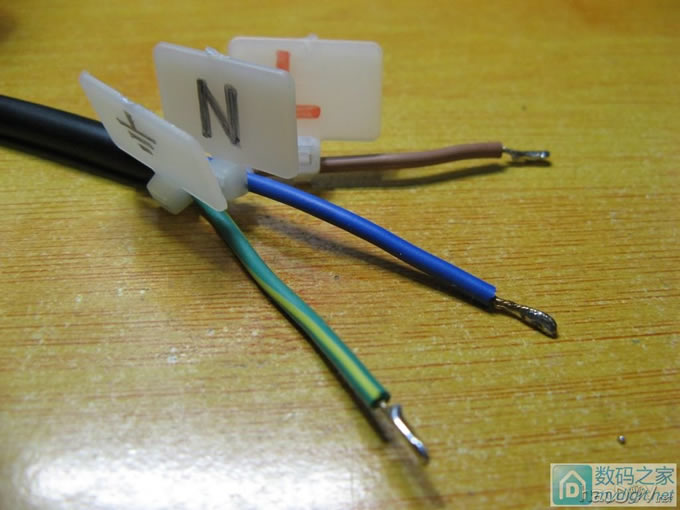

16、成品最终的样子,三条线套热缩管保护,然后加标签扎带区分
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

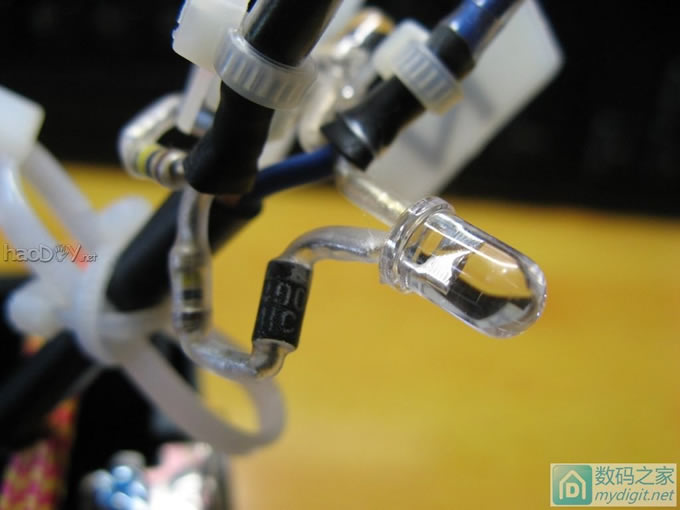

17、指示灯特写,总共做了两路的并联,防止只有一路的时候指示灯故障不能指示,影响安全
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

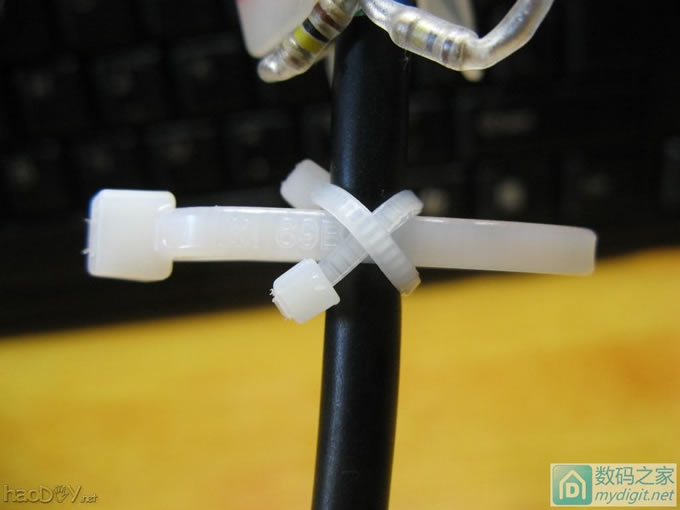

18、尼龙扎带做的限位器,防止线头从暗盒里掉出去,好吧,我承认我是扎带党……买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

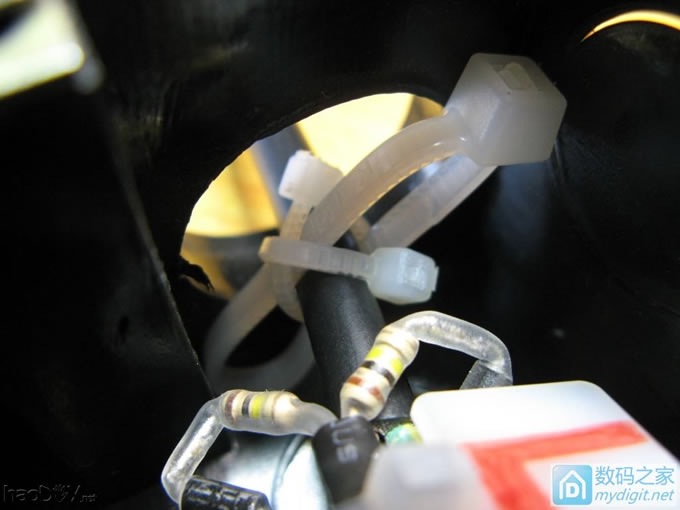

19、就是这样,不会轻易从孔里掉出去了
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


20、和墙插连线后的样子
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

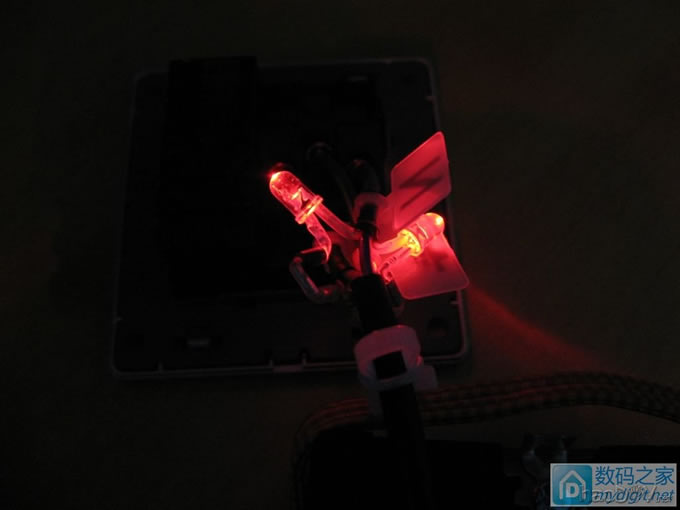

21、插头带电后,两个红色LED亮起,实际的亮度比这个高,相机ISO的问题
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

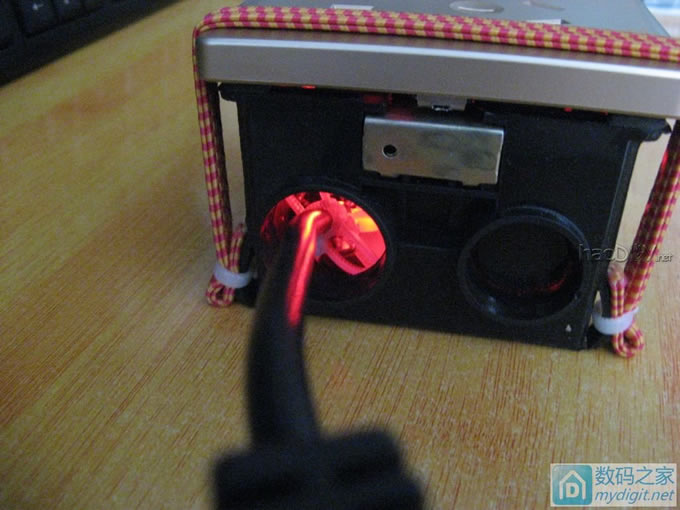

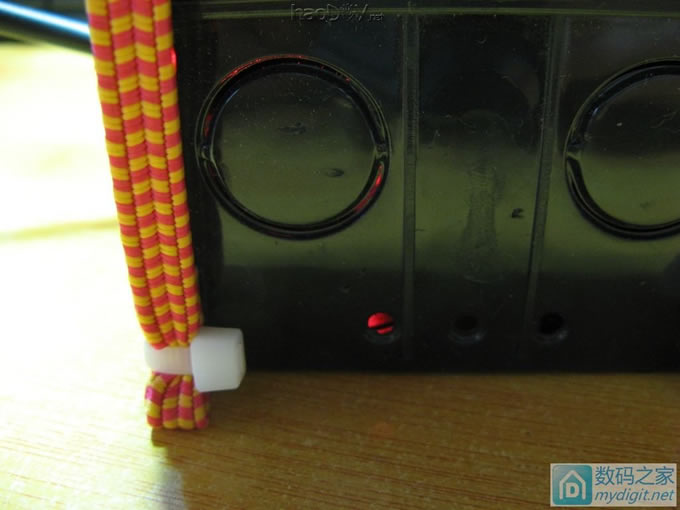

22、从盒子外面缝隙里也能看见LED的红光
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


23、这边就更明显了
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

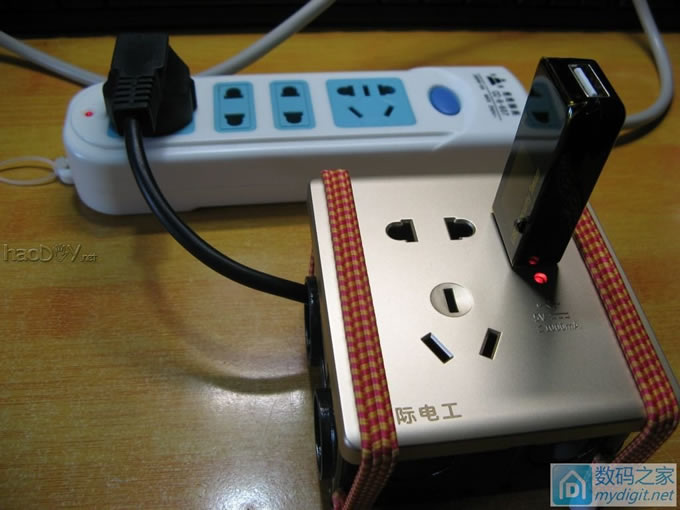

24、连接上USB测试仪,测试一下输出。这个国际电工的墙插在论坛里已经有好多个坛友拆过了,我就不拆了,里面都是一样的东西,做工算不上精良,但还过得去
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

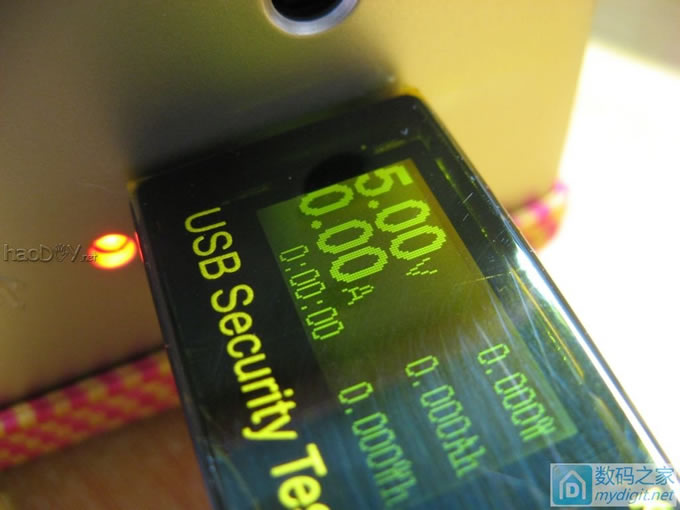

25、空载电压5V
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

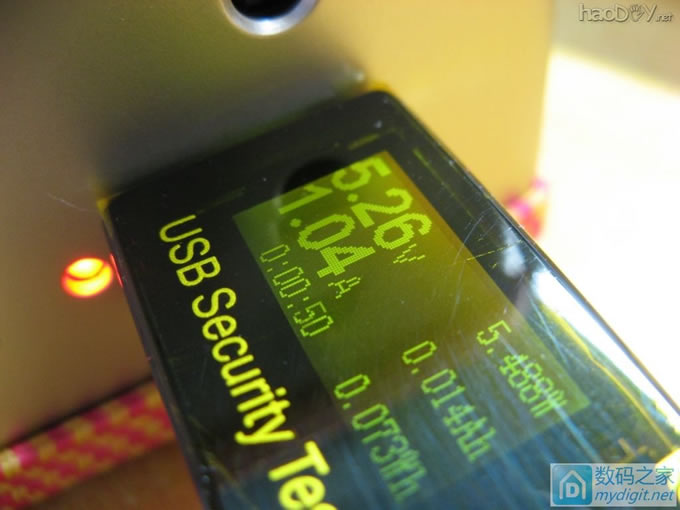

26、最大输出1.04A,电压并没有下降
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY

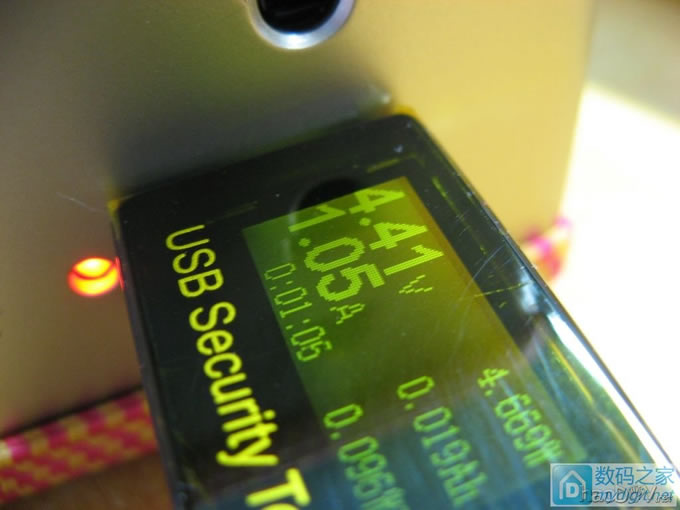

27、但输出1.05A的时候,电压就只有4.4V左右了,不过墙插标称的1A输出电流并没有虚标
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


28、小鸡、鸡窝以及鸡饲料合影……买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY


最后请大家赞助一点M,我好去买点橡皮筋,我不想下次再去偷老妈针线包里的橡皮筋的时候被逮到,而且我买了橡皮筋之后,保证不去打你家的窗户玻璃买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY
谢谢大家的观赏!!买小鸡之后垒个鸡窝,国际电工五孔带USB 1A墙插测试时带来的DIY (责任编辑:admin)
