教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

时间:2017-05-16 09:34来源:bbs.mydigit.cn 作者:兔糖 点击:
洁白,晶莹,容不得半丝纤尘。冬天,是白色的,孕育之梦。万物停止了喧嚣,狂风怒吼着,漫天飞舞的雪花,傲霜而立的腊梅, 噼噼啪啪打在窗台上的粒粒冰晶都在诉说着冬的心事。它们是如此的宁静、朴实、纯美、圣洁。冬,寒风中磨砺着风骨,冰雪中孕育着新的希
洁白,晶莹,容不得半丝纤尘。冬天,是白色的,孕育之梦。万物停止了喧嚣,狂风怒吼着,漫天飞舞的雪花,傲霜而立的腊梅,“噼噼啪啪”打在窗台上的粒粒冰晶都在诉说着冬的心事。它们是如此的宁静、朴实、纯美、圣洁。冬,寒风中磨砺着风骨,冰雪中孕育着新的希望。这因为这份浪漫,也使冬变得唯美起来。站在窗前眺望着冬天里季节,侧耳倾听着冬天里风的吟唱,那景色,那声韵,谁说冬天是苍凉的季节?
酷暑难当,水在这时是非常理想的,但更少不了用冷饮来解暑。只见冷饮摊日渐火爆,人们争先恐后地购买。尽管吃着冷饮,但身上的汗水还是不停地往下滴。出门时,人们大都选择空调车、出租车,可以暂避一会儿,享受一会儿,隔窗望“火”。而此时的空调车,也变得人满为患,像挤在一起的罐装沙鱼。唉!夏日炎炎,繁忙的人们真是饱受“酷暑煎熬”了!
教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)
而冬天唔一杯热饮暖手,夏天来一杯冰汽水或啤酒,几乎是我们每年必做的事,却无法避免温度的渐渐散失,飘香的气味升华,最终与严酷的环境同化,然而你以为拿了饮料就得马上喝掉来防止温度散失?图样……下面就来跟我学一招吧,可比那些百度的奇葩方法不知道高到哪里去了。
视频部分

由于本文的核心基于视频教程,下面图文部分属于视频截图与额外拍照,因此建议观看视频以获得完整体验

bilibili视频链接(无广告,1080p)点击这里

http://share.acg.tv/flash.swf?aid=8448452&%3bpage=1


优酷视频链接 点击这里



请投币点赞,谢谢!
图文教程(图片共112张)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)
-开篇,准备需要的材料


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

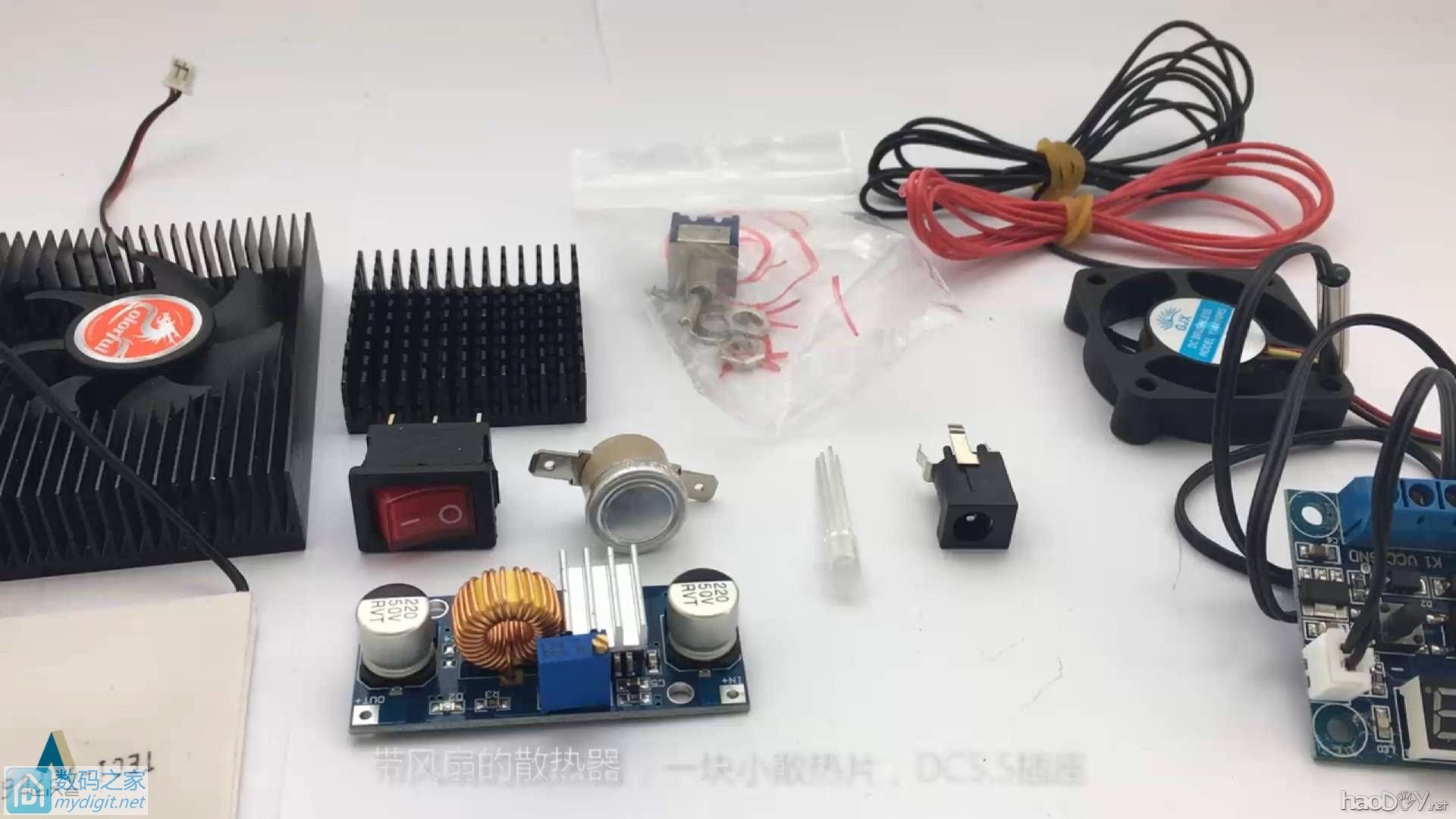

-这里我们需要的材料主要有:温度控制模块,4mm散热风扇,带风扇的散热器,一块小散热片,DC5.5插座,3色LED灯,温度保护开关,船型开关,钮子开关,降压模块,还有制冷片。


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

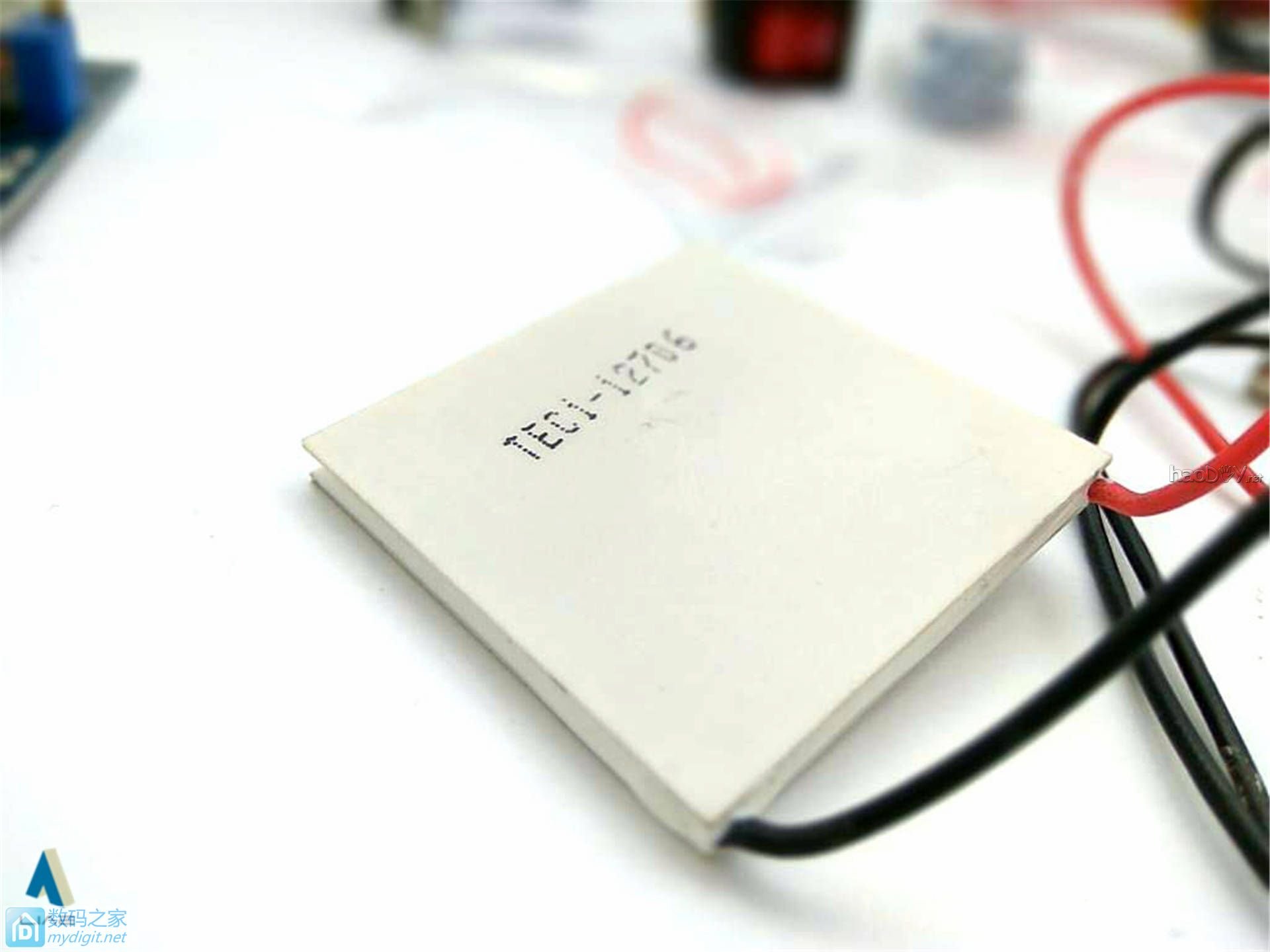

-半导体制冷片,也叫热电制冷片,是一种热泵,两端可分别吸收热量和放出热量,想必很多人都了解过,这里我就不详细介绍了。但是你以为他就只能制冷吗?那你就图样了,当两极反接时制冷片的冷热面会倒置,让原来的冷面产生制热效果,而这就是我们想要的。


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

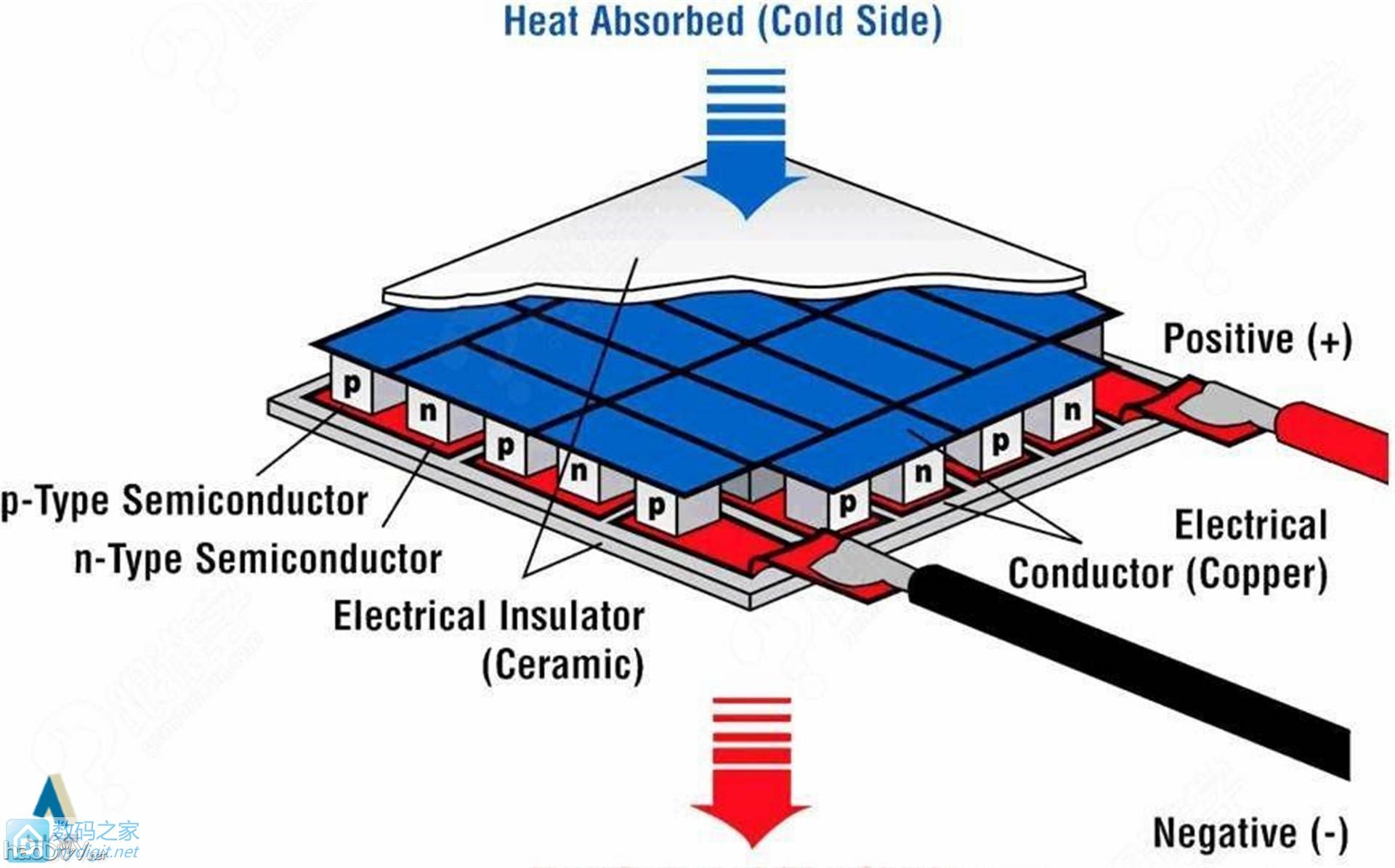

-图,“半导体制冷片原理”来自百度百科

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

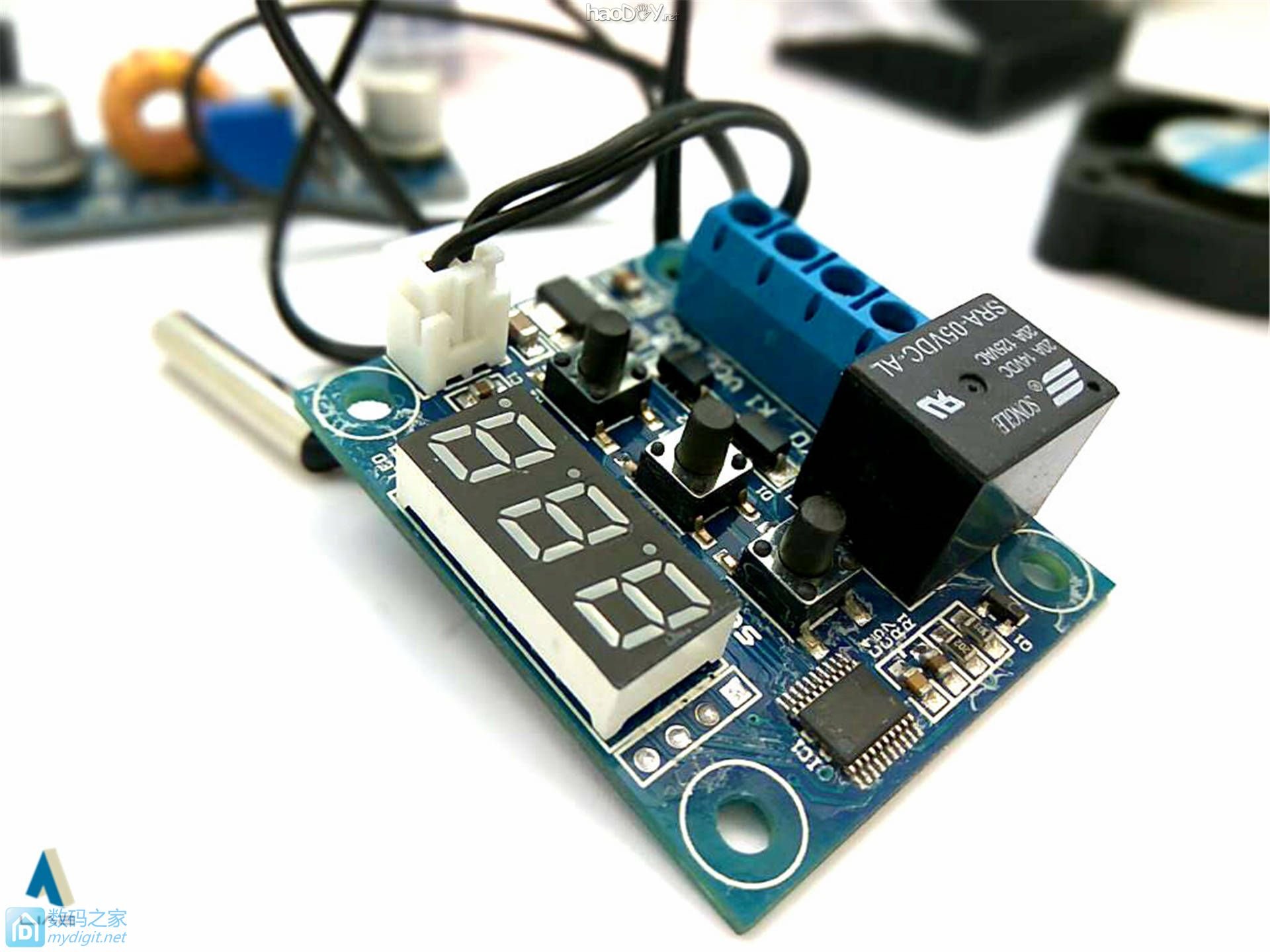

-温控板是从马云家买到的,因为直接买成品板子会少走许多歪路,不过也会贵一些,14元。不过因为不小心买成了5V供电版,卖家建议电压是6V,所以得要额外添加电源,这个下面再讲


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

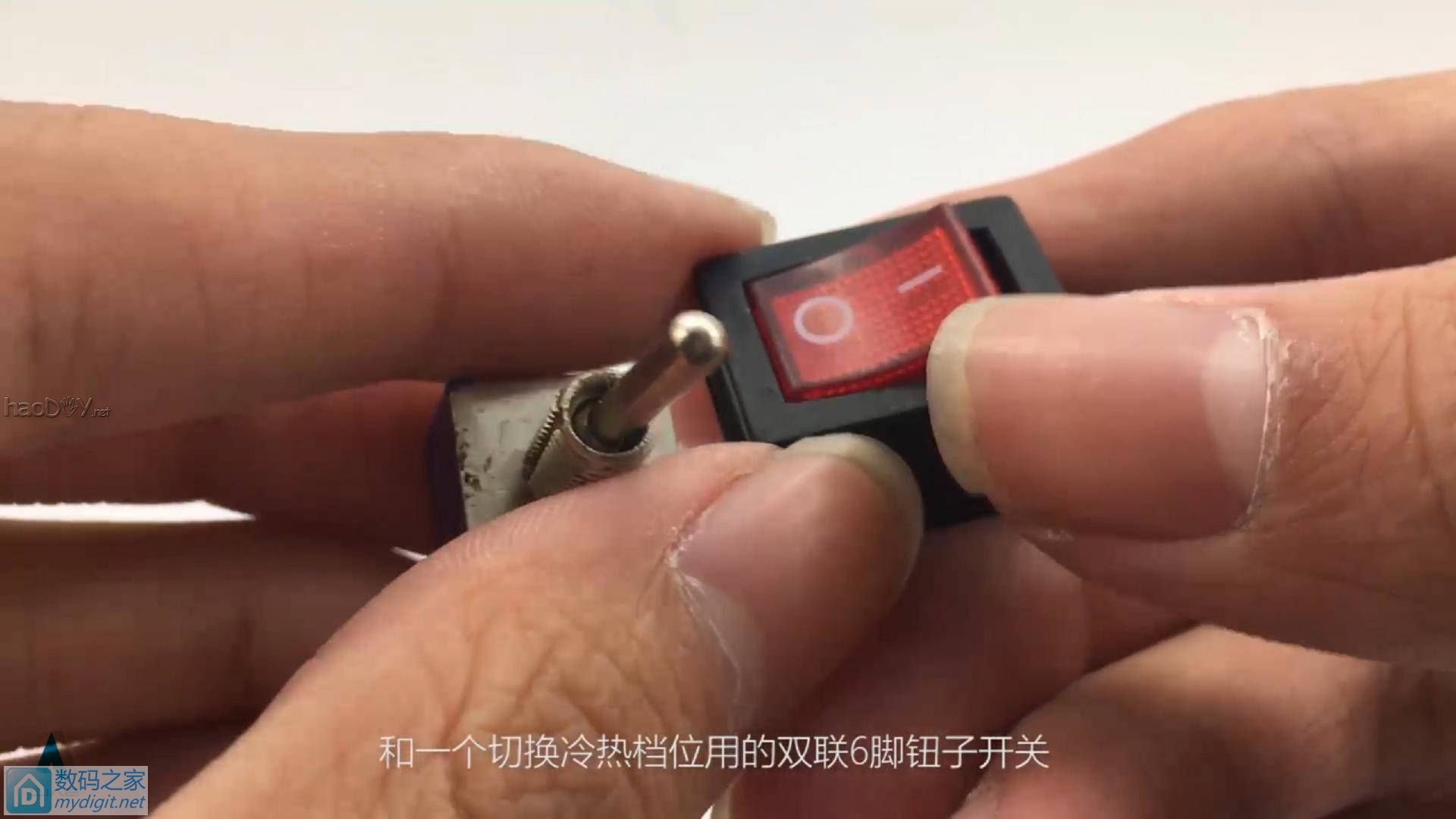

-用于切换的开关,这里我使用了一个最大电流为6A的船型开关,和一个切换冷热档位用的双联6脚钮子开关


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

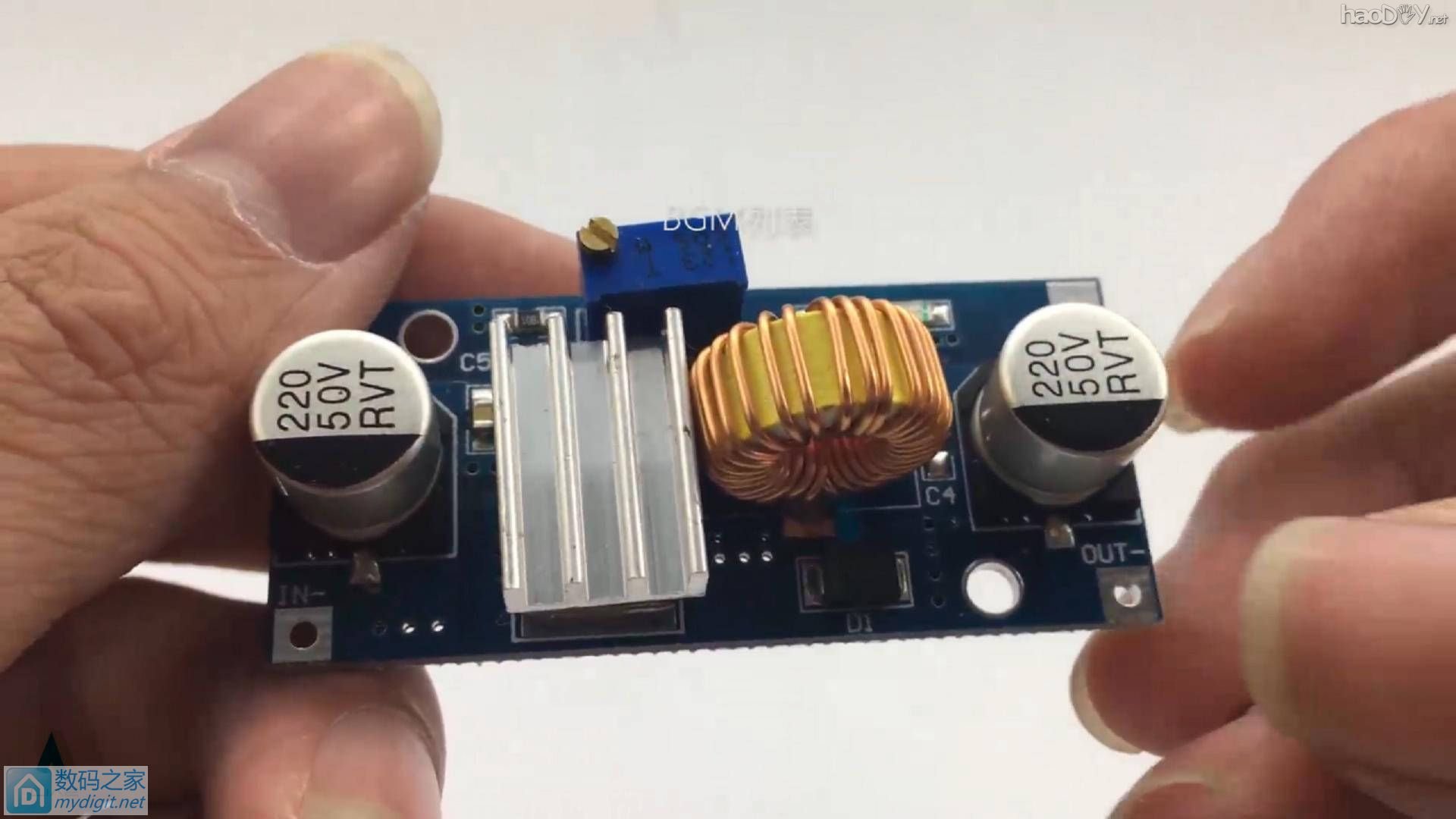

-降压模块使用了一枚标称5A,最大75W的模块,用来限制制冷片功率


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

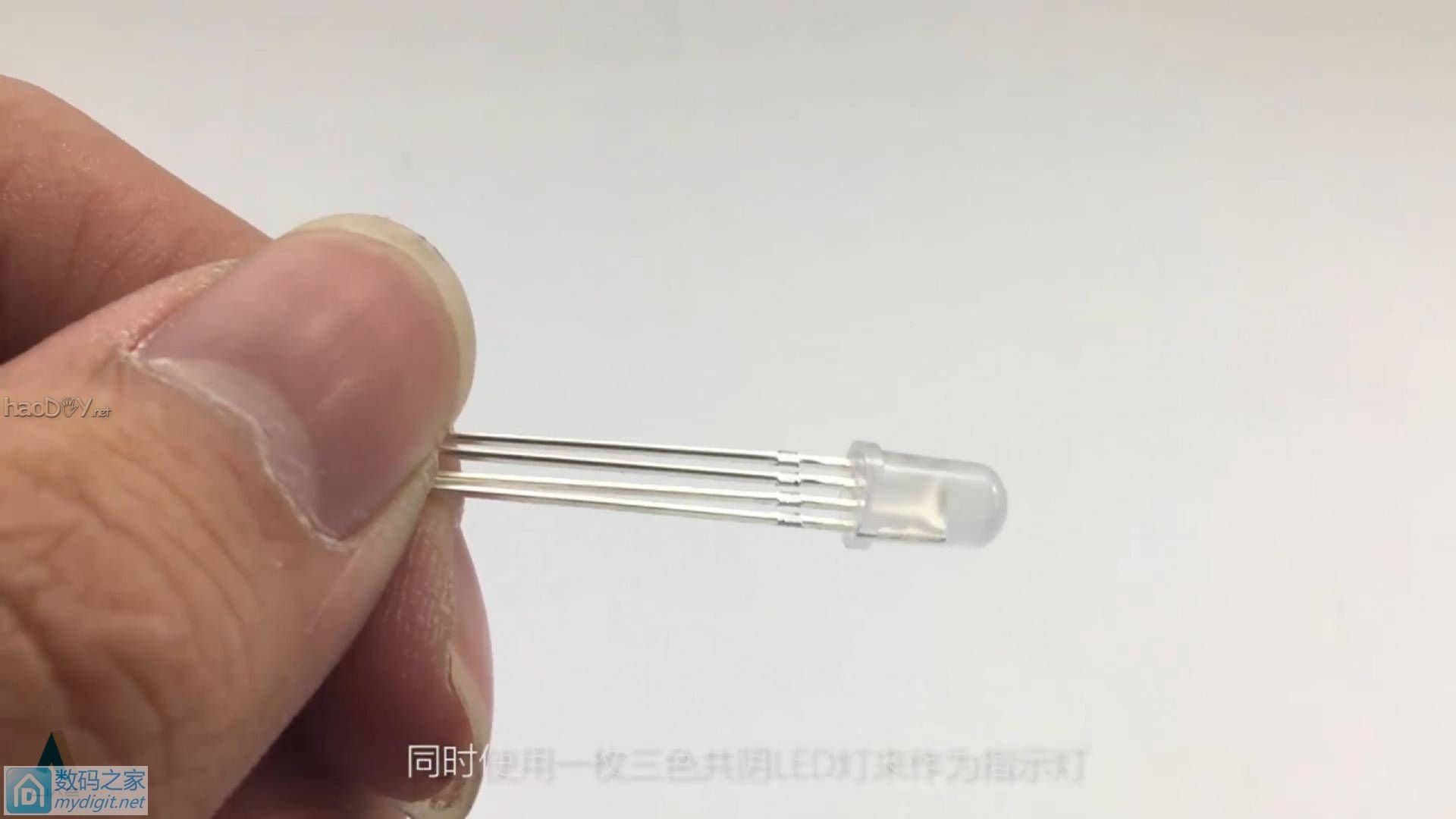

-同时使用一枚三色共阴LED灯来作为指示灯



教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

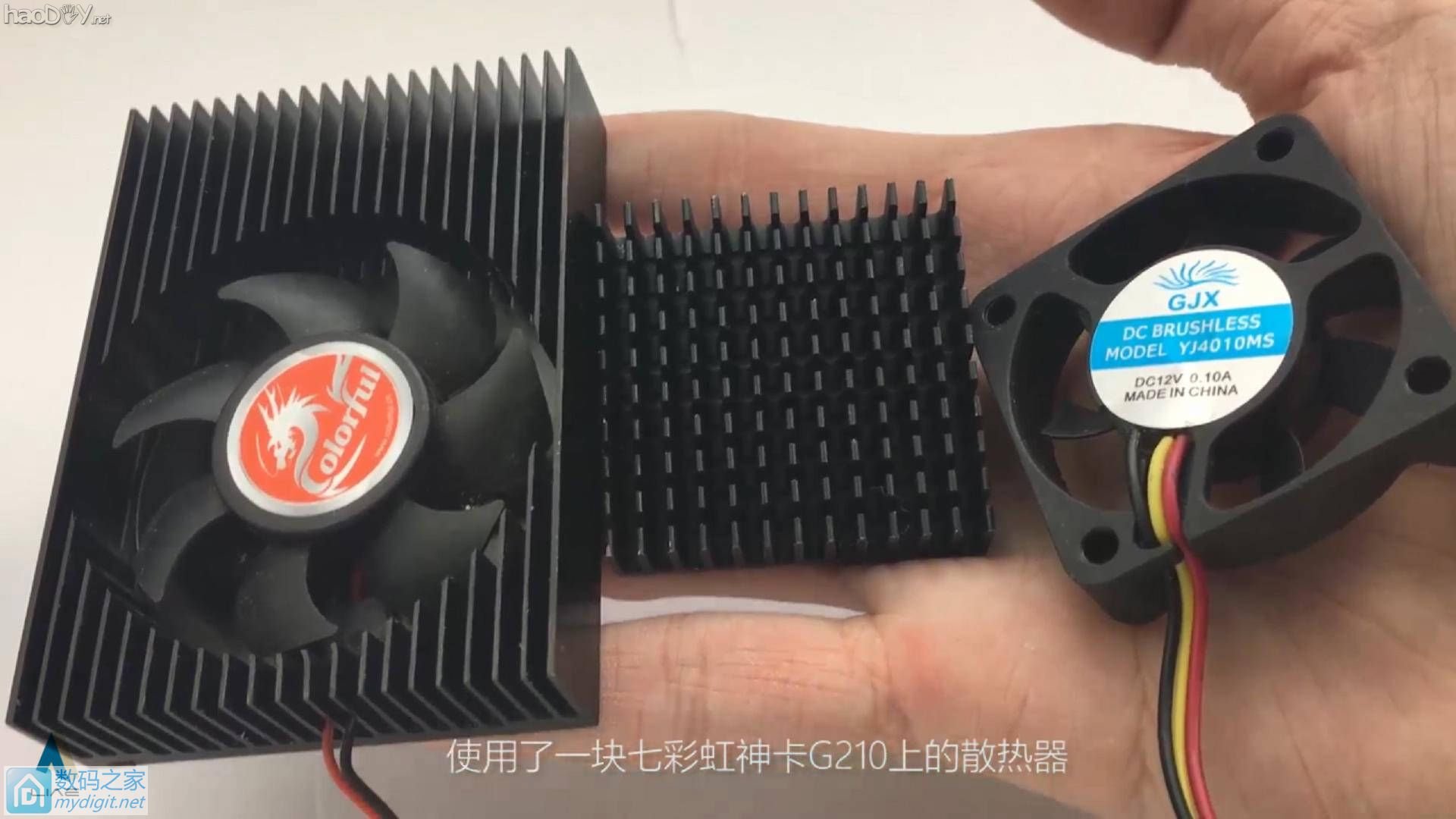

-使用了一块七彩虹神卡G210上的散热器,一块边长4cm的正方形散热片和一个4cm直径的散热风扇


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

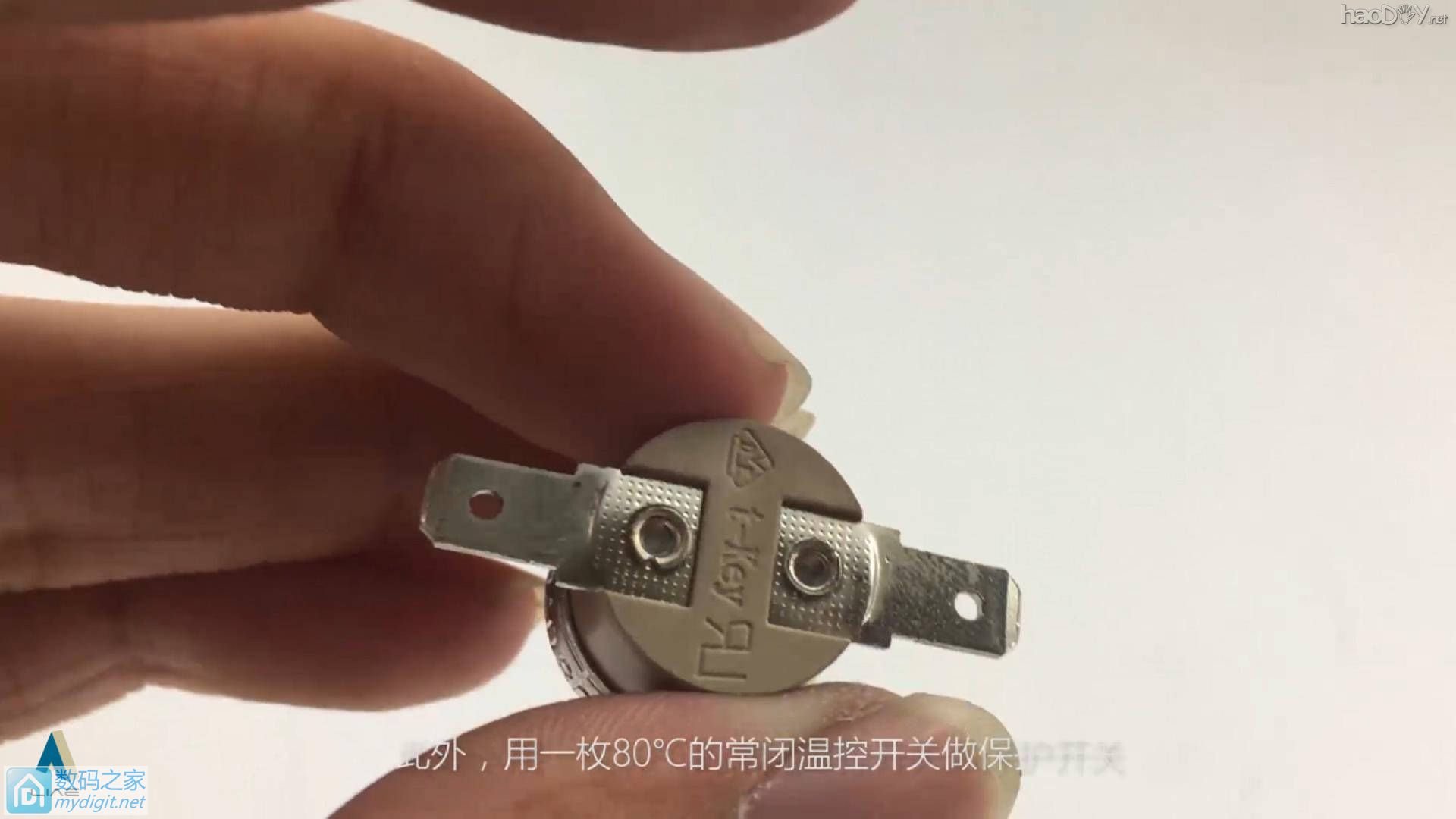

-此外,用一枚80℃的常闭温控开关做保护开关


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

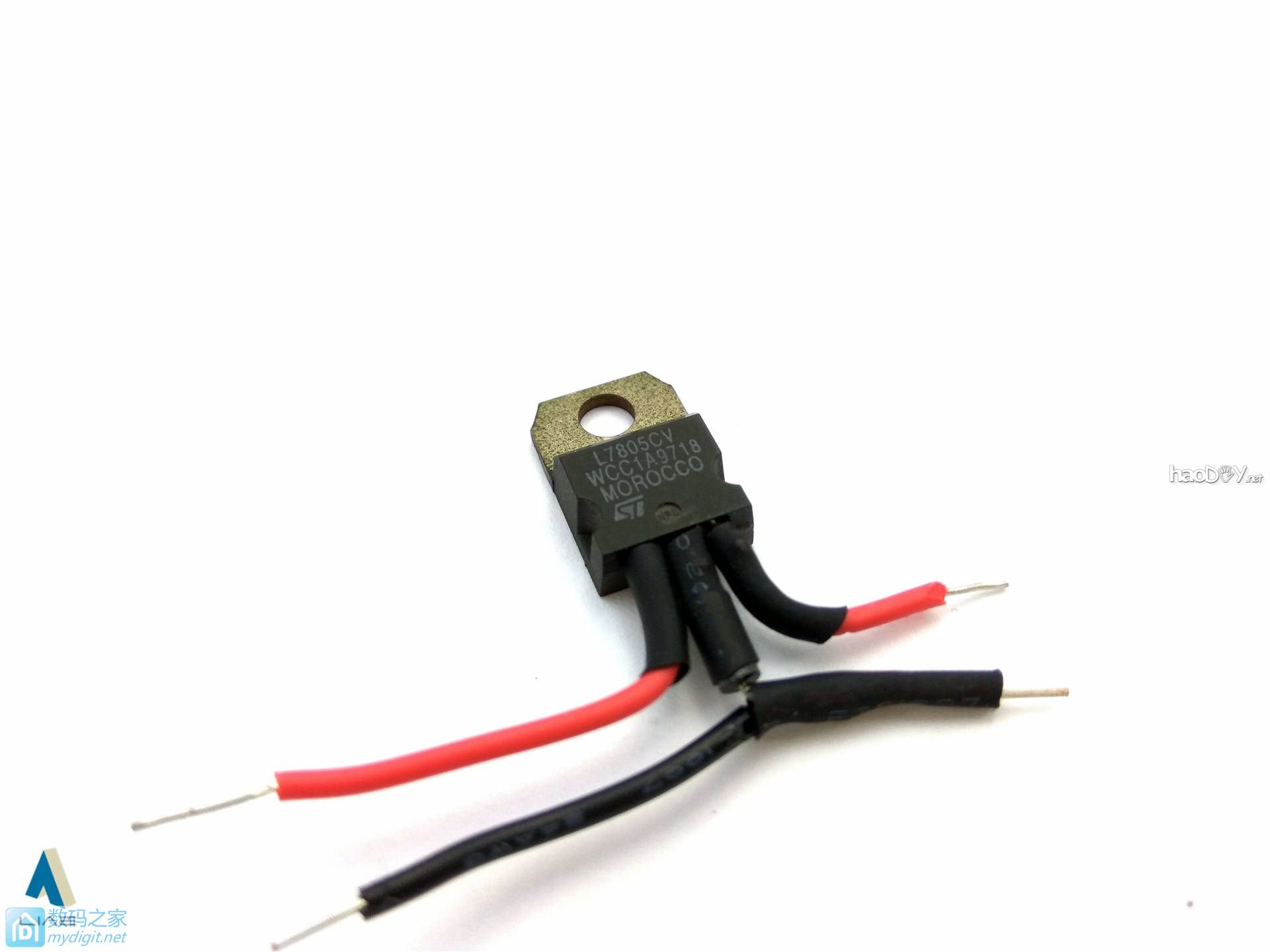

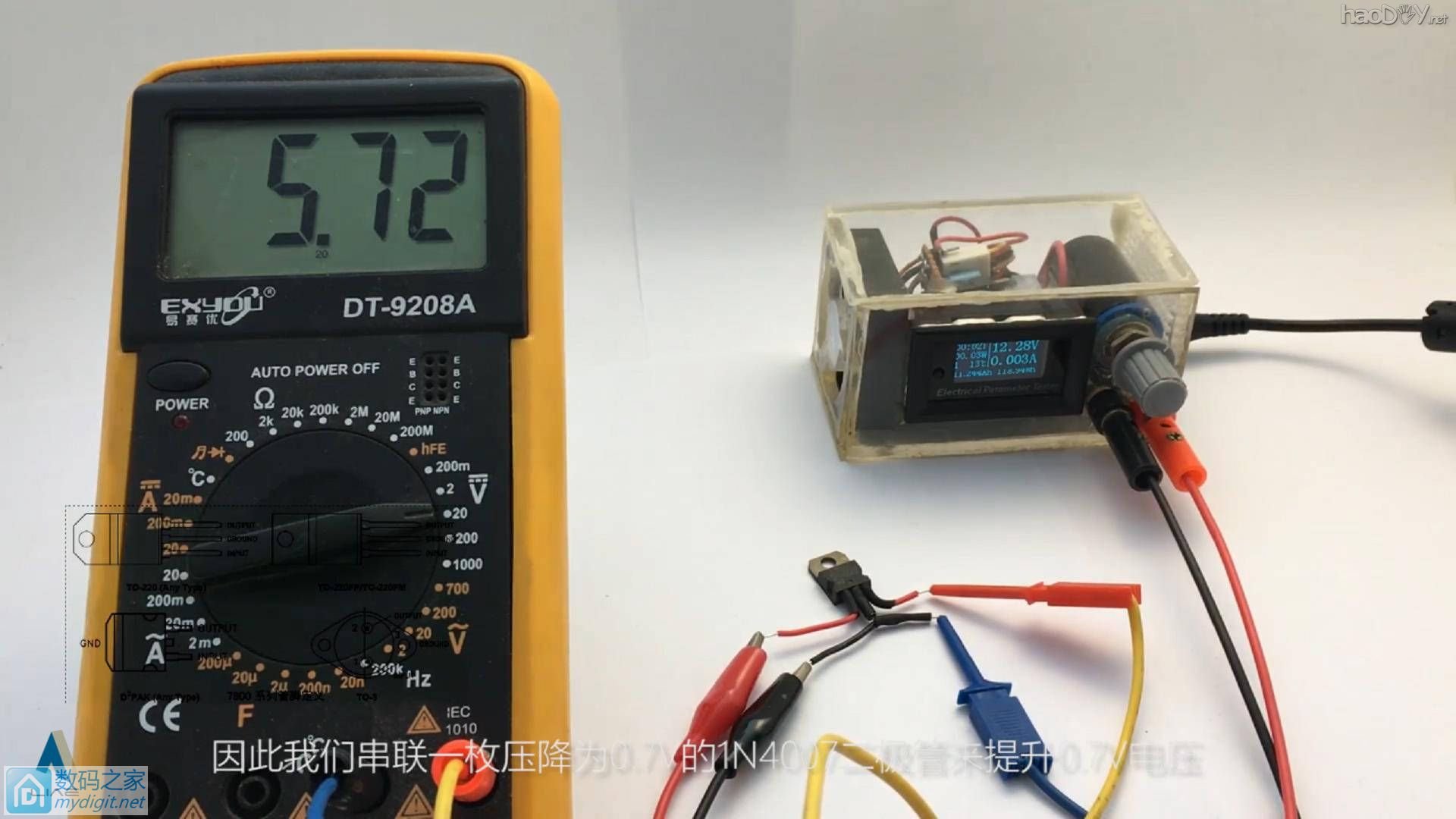

-7805是常见的线性三端稳压集成电路,它预设的输出电压为5V,而他的中间那只引脚其实是采样端,只要改变这个引脚的电压就能改变输出电压,因此我们串联一枚压降为0.7V的1N4007二极管来提升0.7V电压。


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

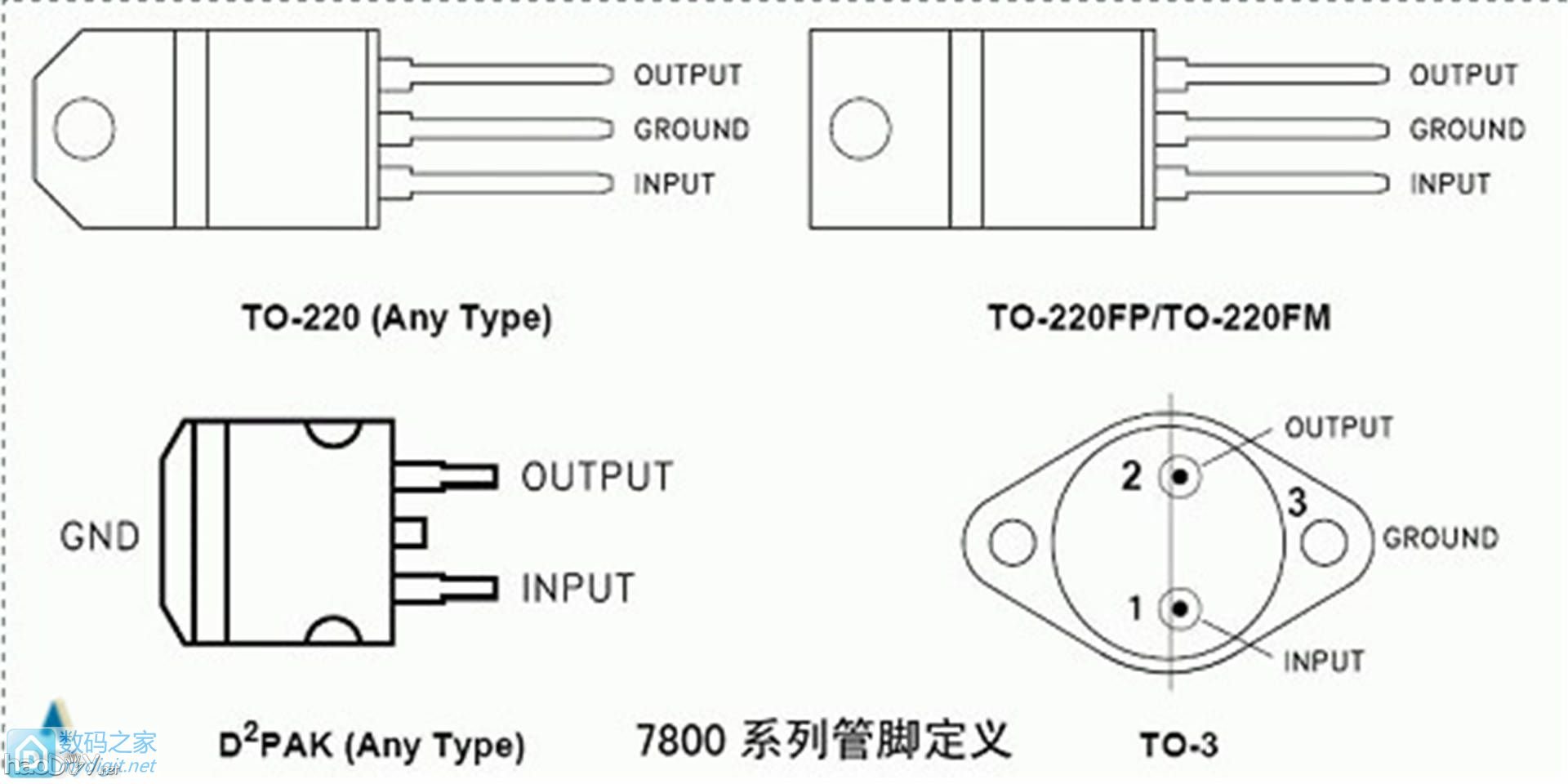

-图 7805引脚定义

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)
教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

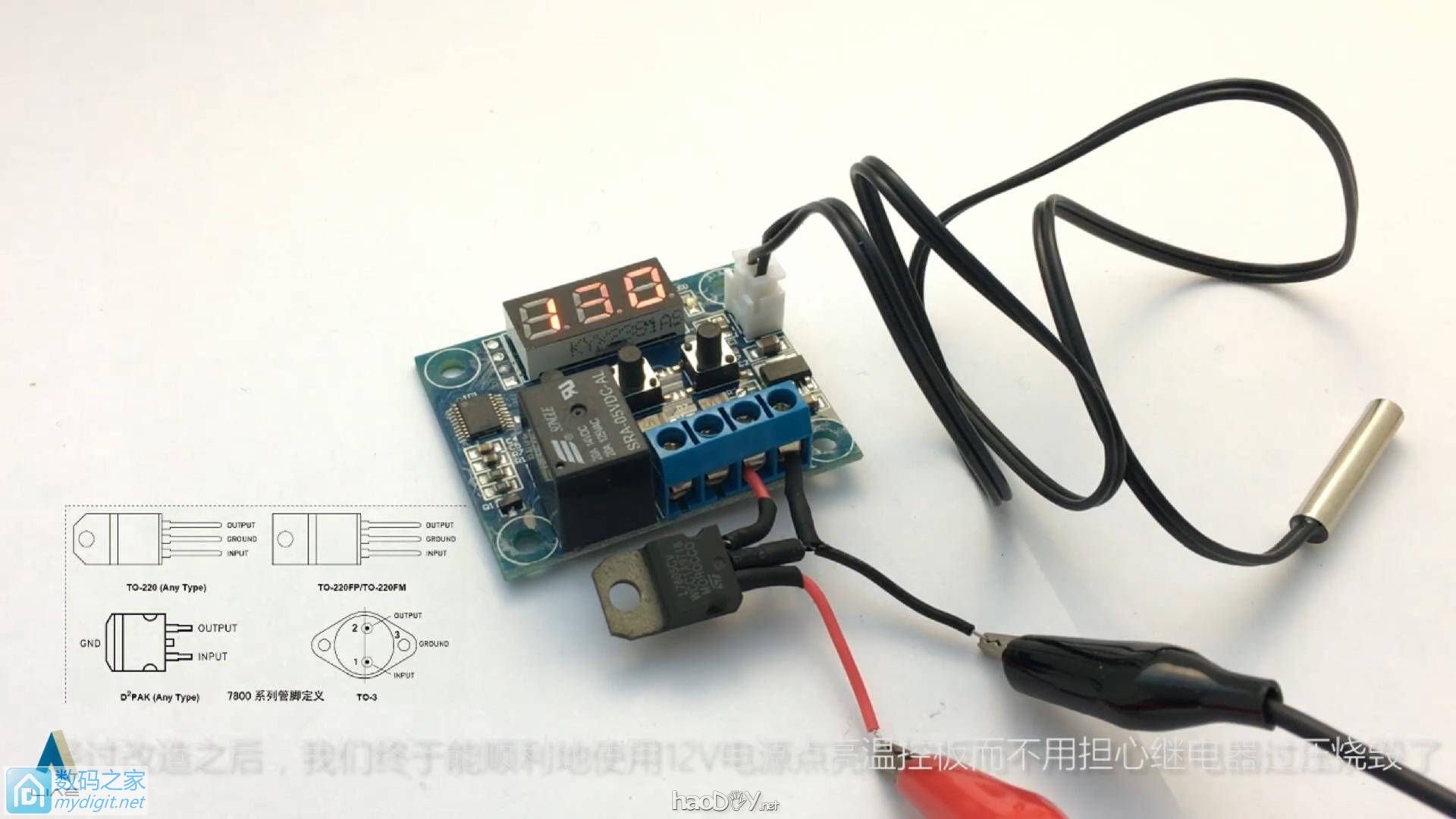

-经过改造之后,我们终于能顺利地使用12V电源点亮温控板而不用担心继电器过压烧毁了

开始动手制作
教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

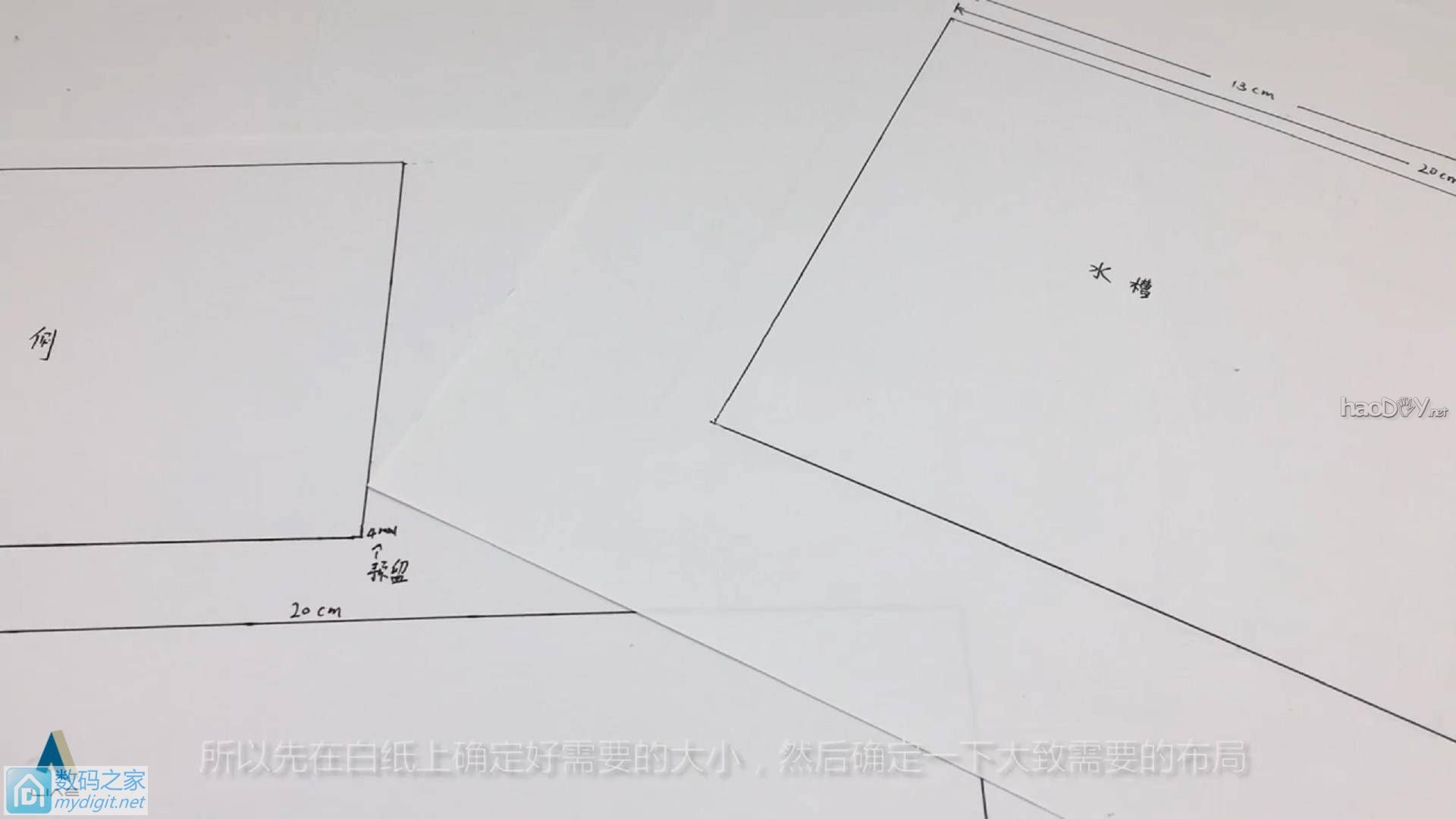

-接下来我们要做外壳,因为需要切割亚克力板所以先在白纸上确定好需要的大小


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

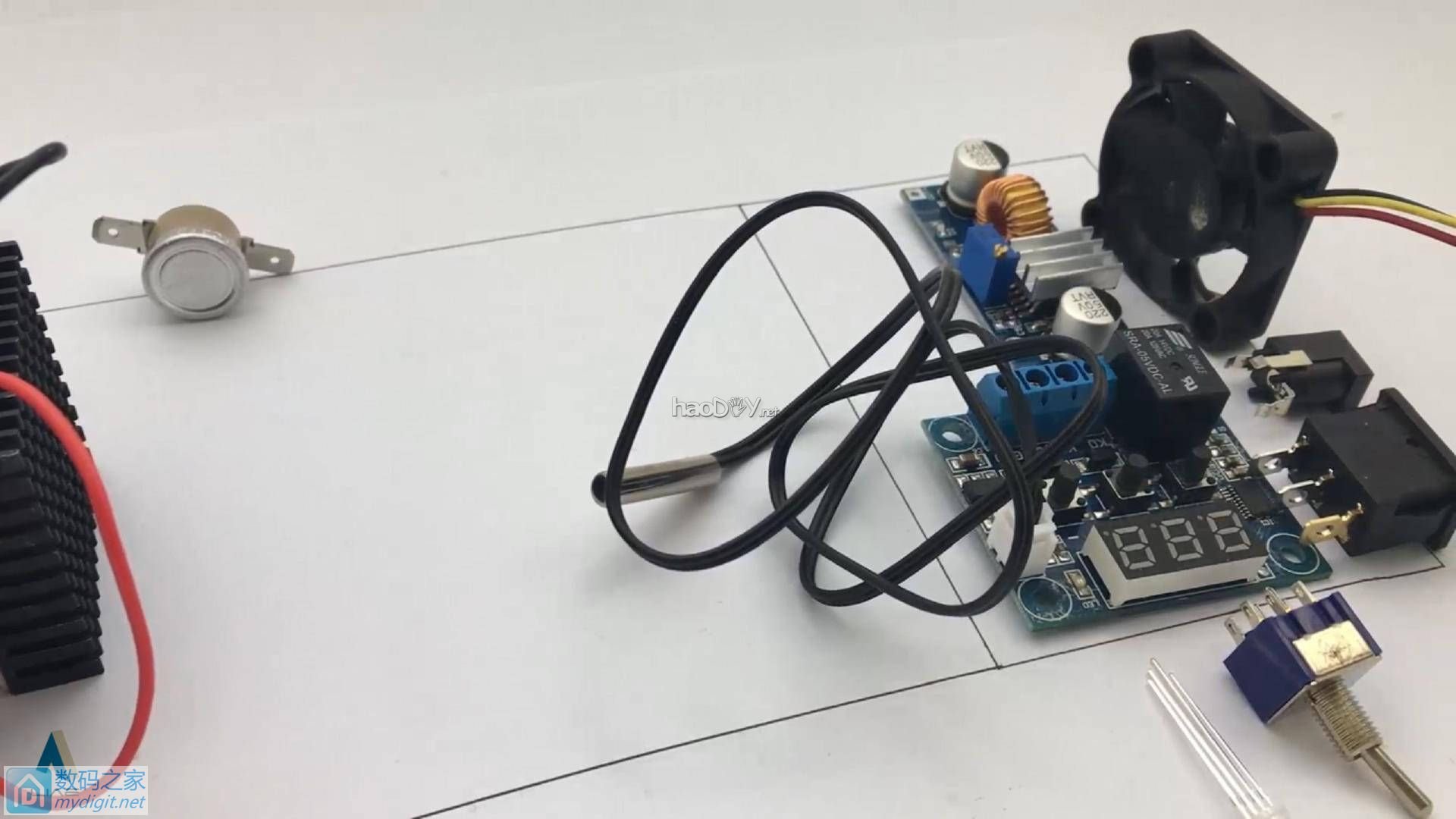

-然后确定一下大致需要的布局




教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

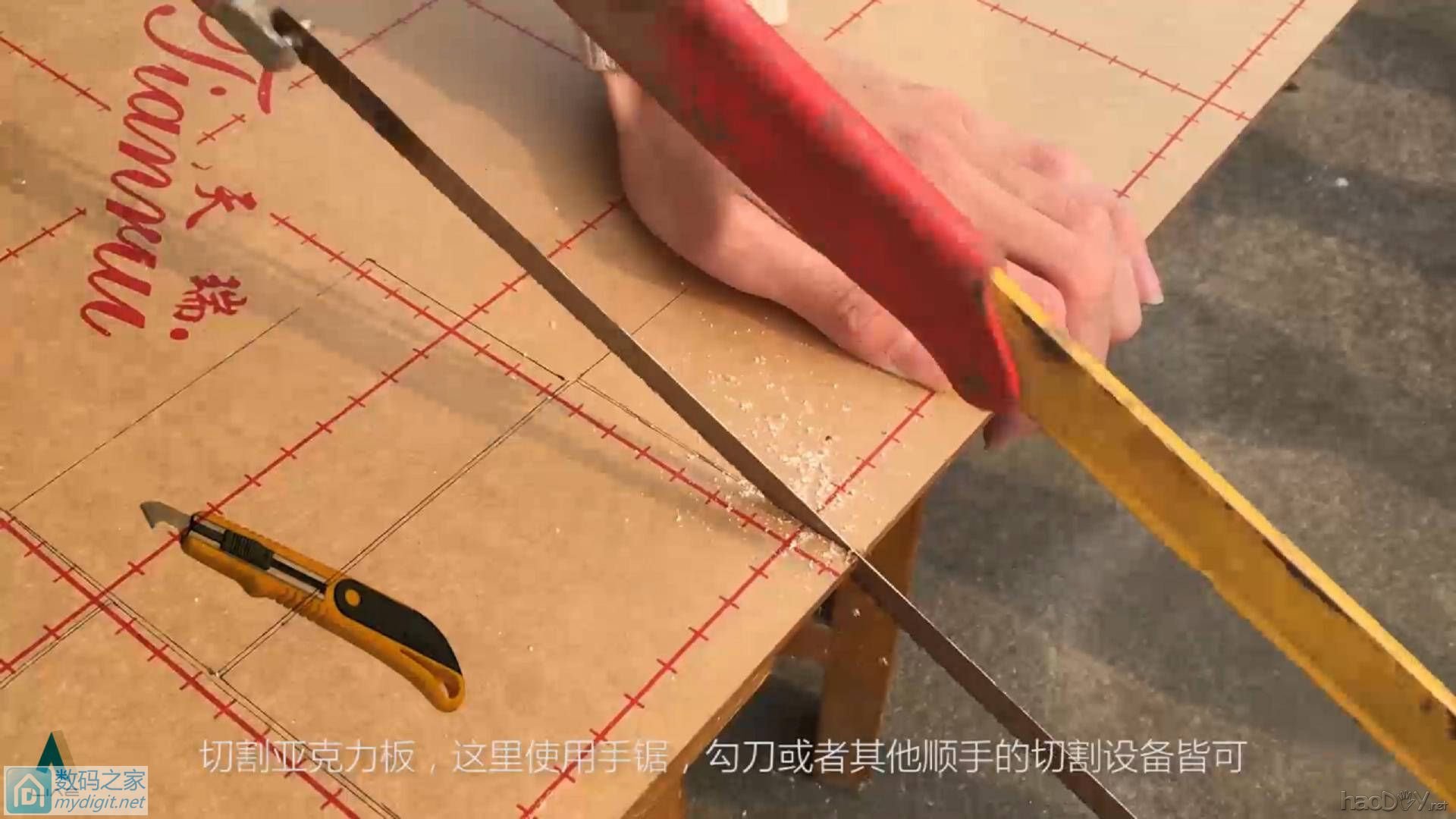

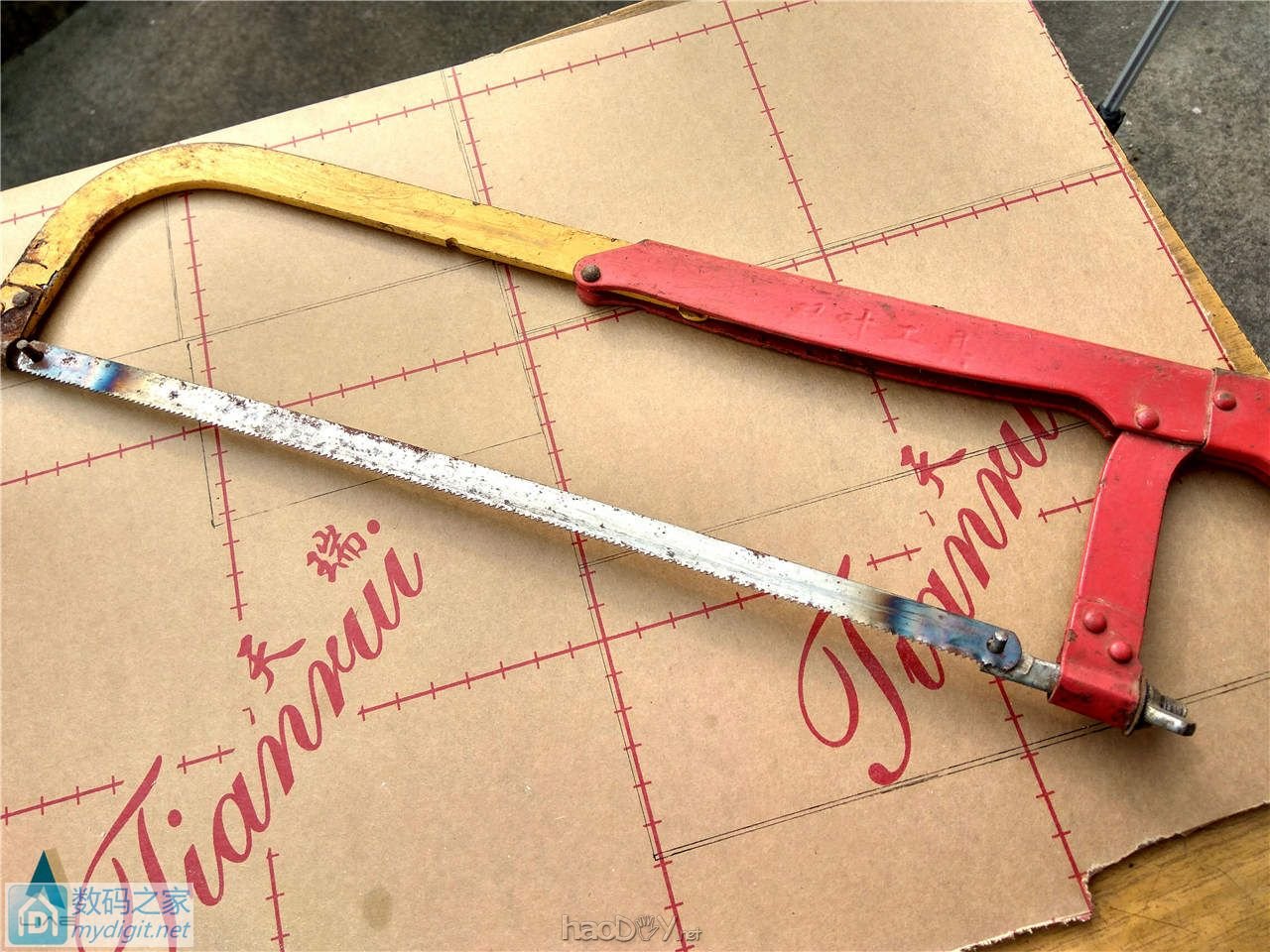

-切割亚克力板,这里使用手锯,勾刀或者其他顺手的切割设备皆可,去某宝定制亚克力外壳也是个不错的选择


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

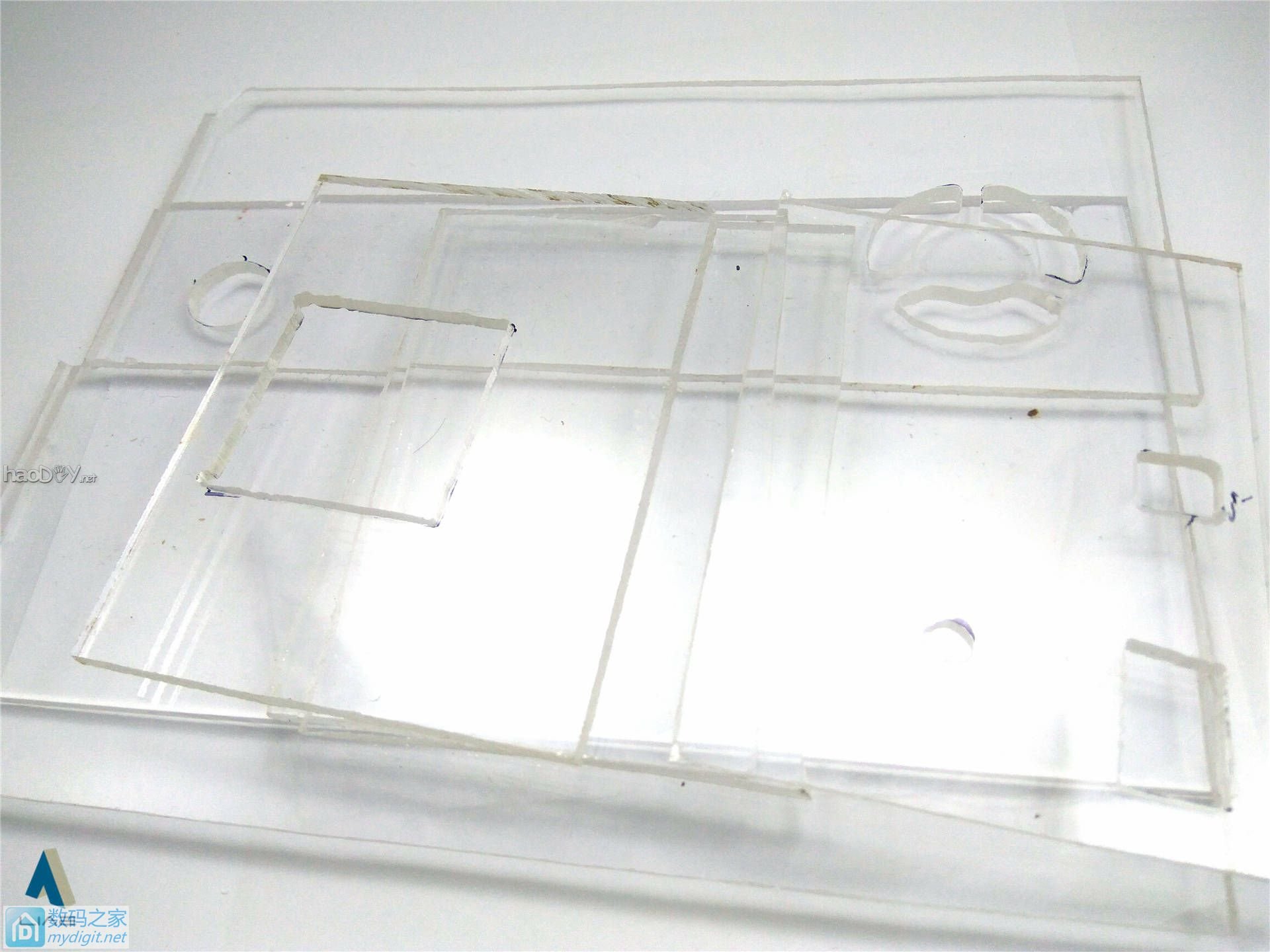

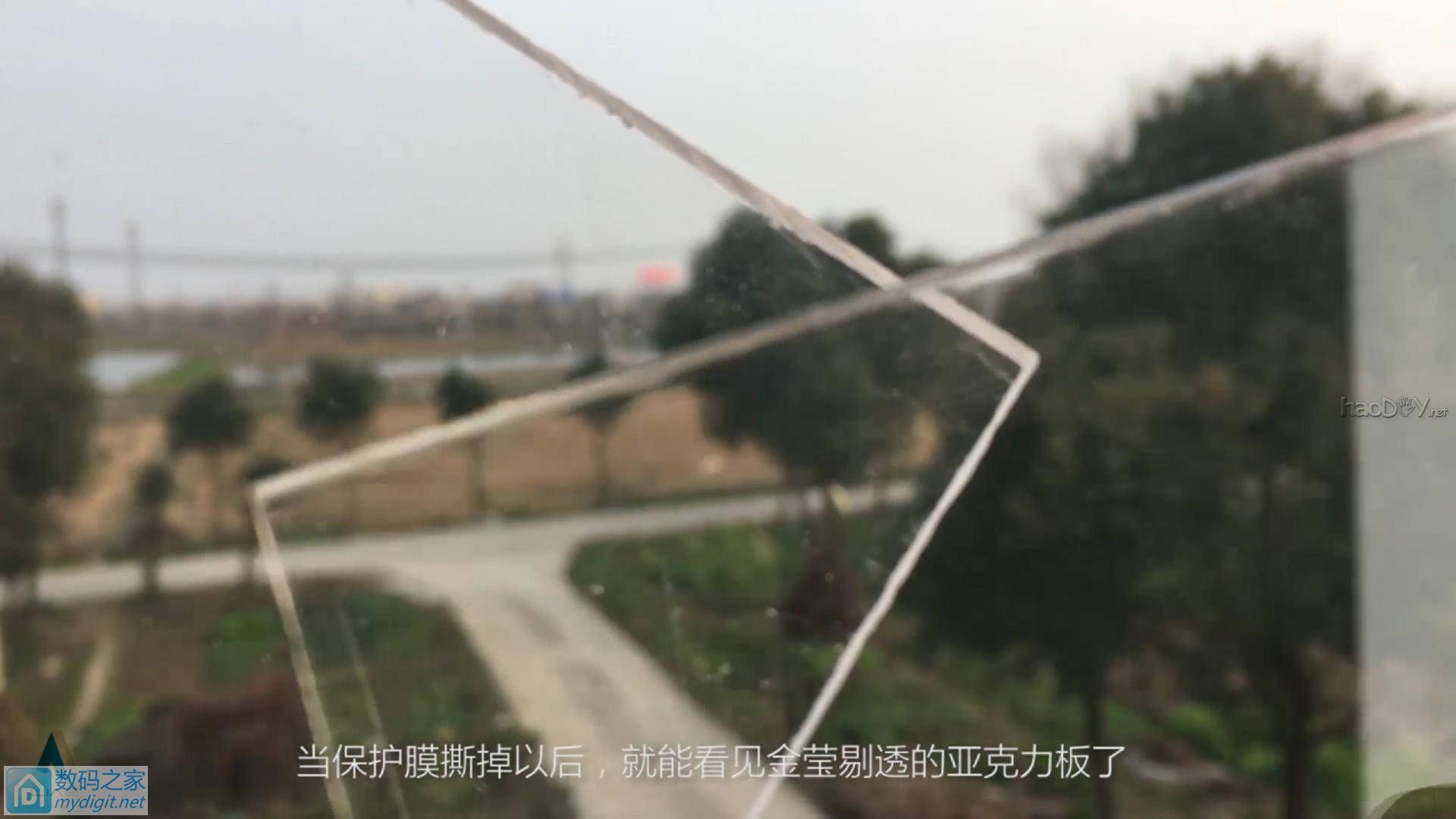

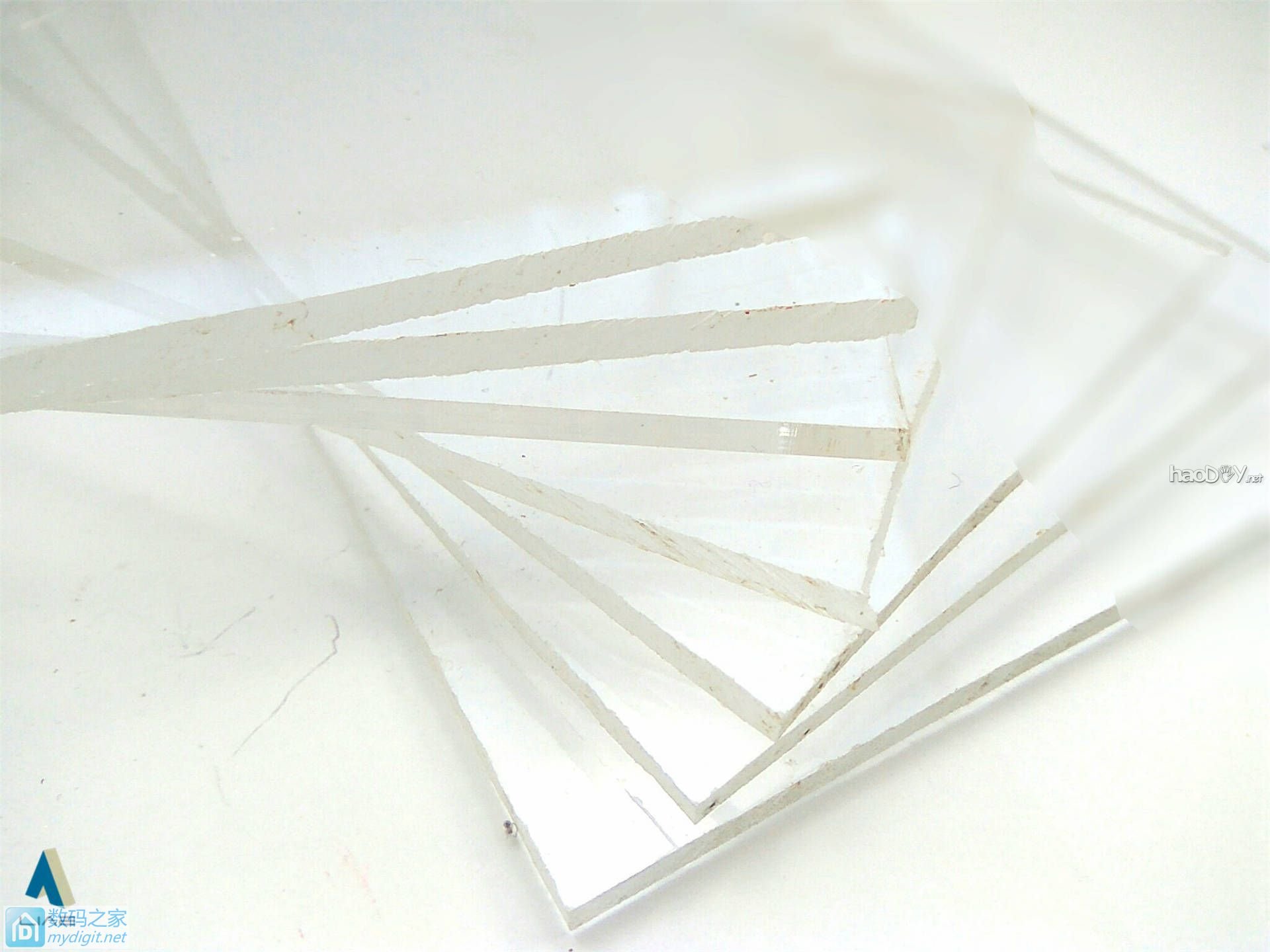

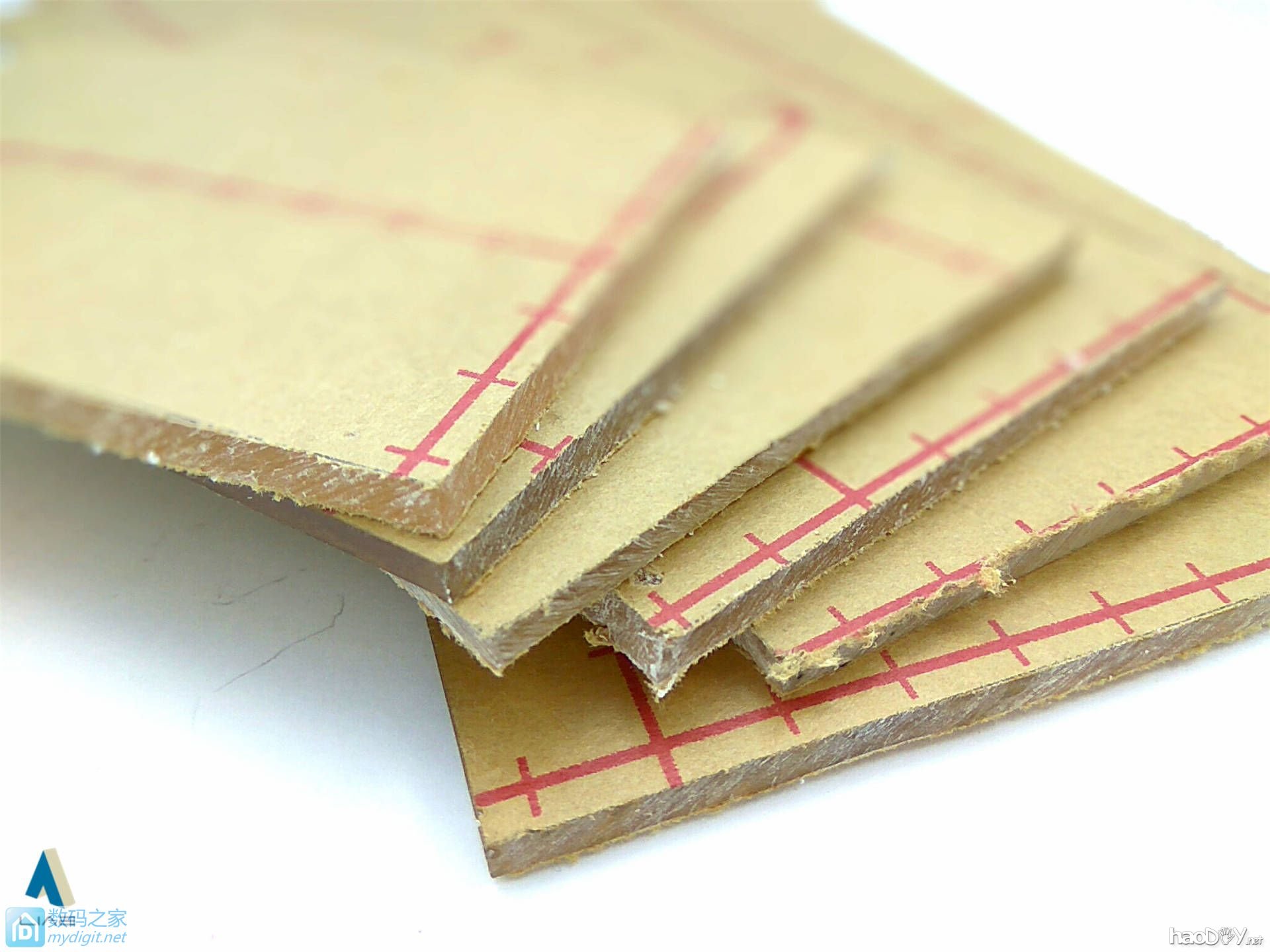

-切割完成之后,我们就可以把亚克力外附着的保护胶带层撕掉了,诶……记得有句话说撕膜爽过那啥来着?


教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

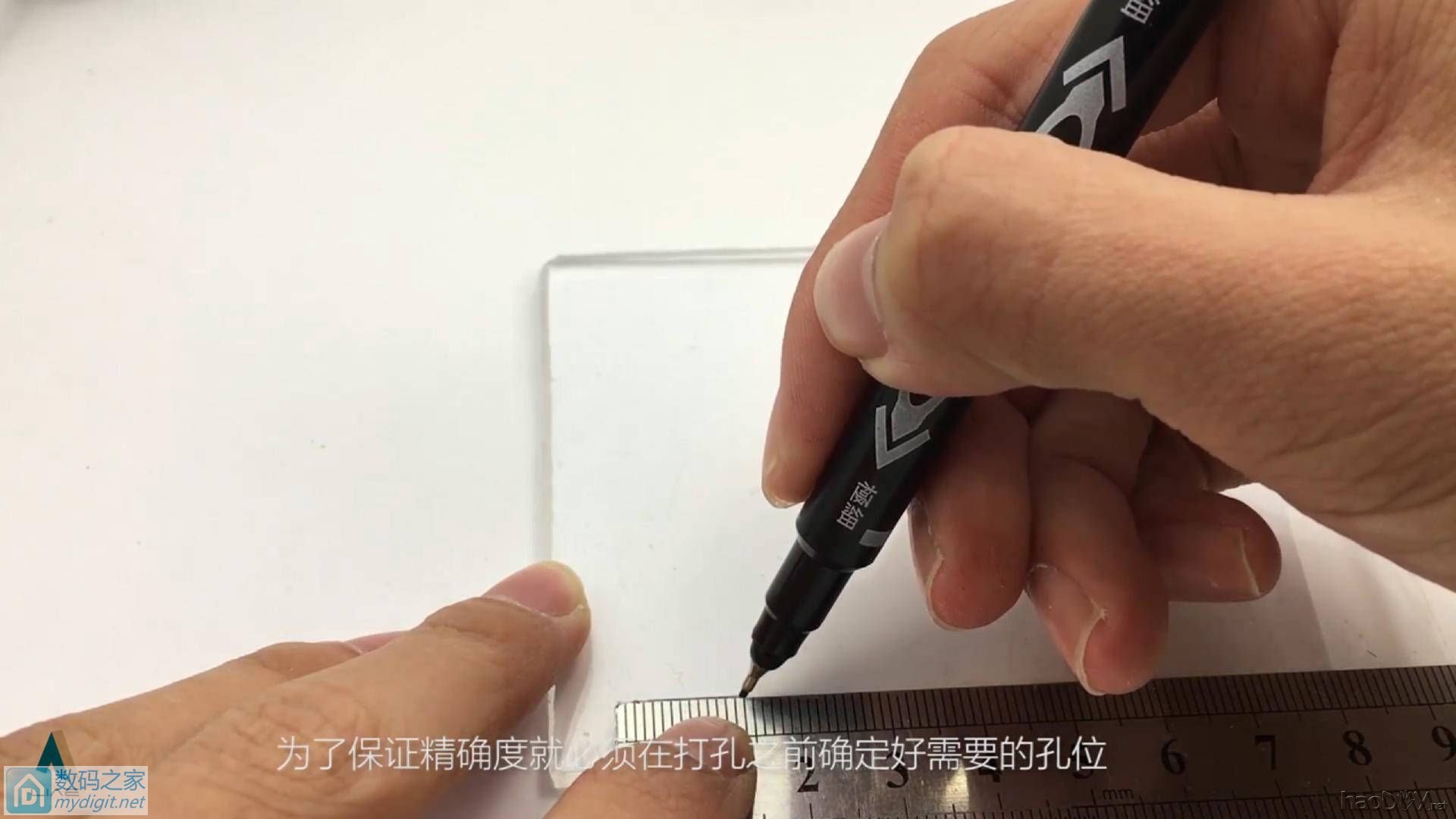

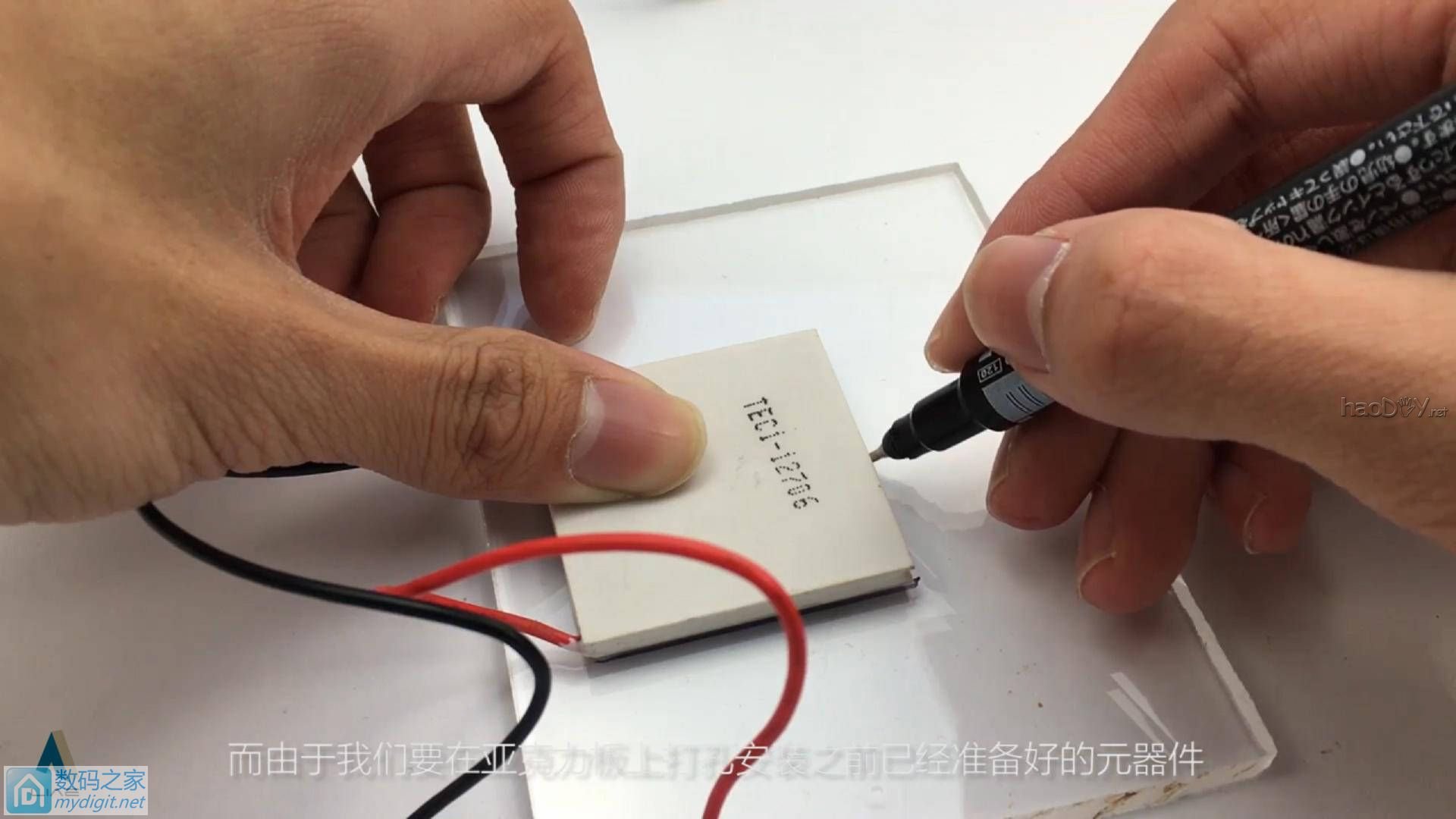

-而由于我们要在亚克力板上打孔安装之前已经准备好的元器件,为了保证精确度就必须在打孔之前确定好需要的孔位,才能保证后续正常地安装各个元器件,所以举起手中的油性笔




教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

教你一招,如何在冬天喝上热饮?DIY恒温水箱(加热 致冷两用)

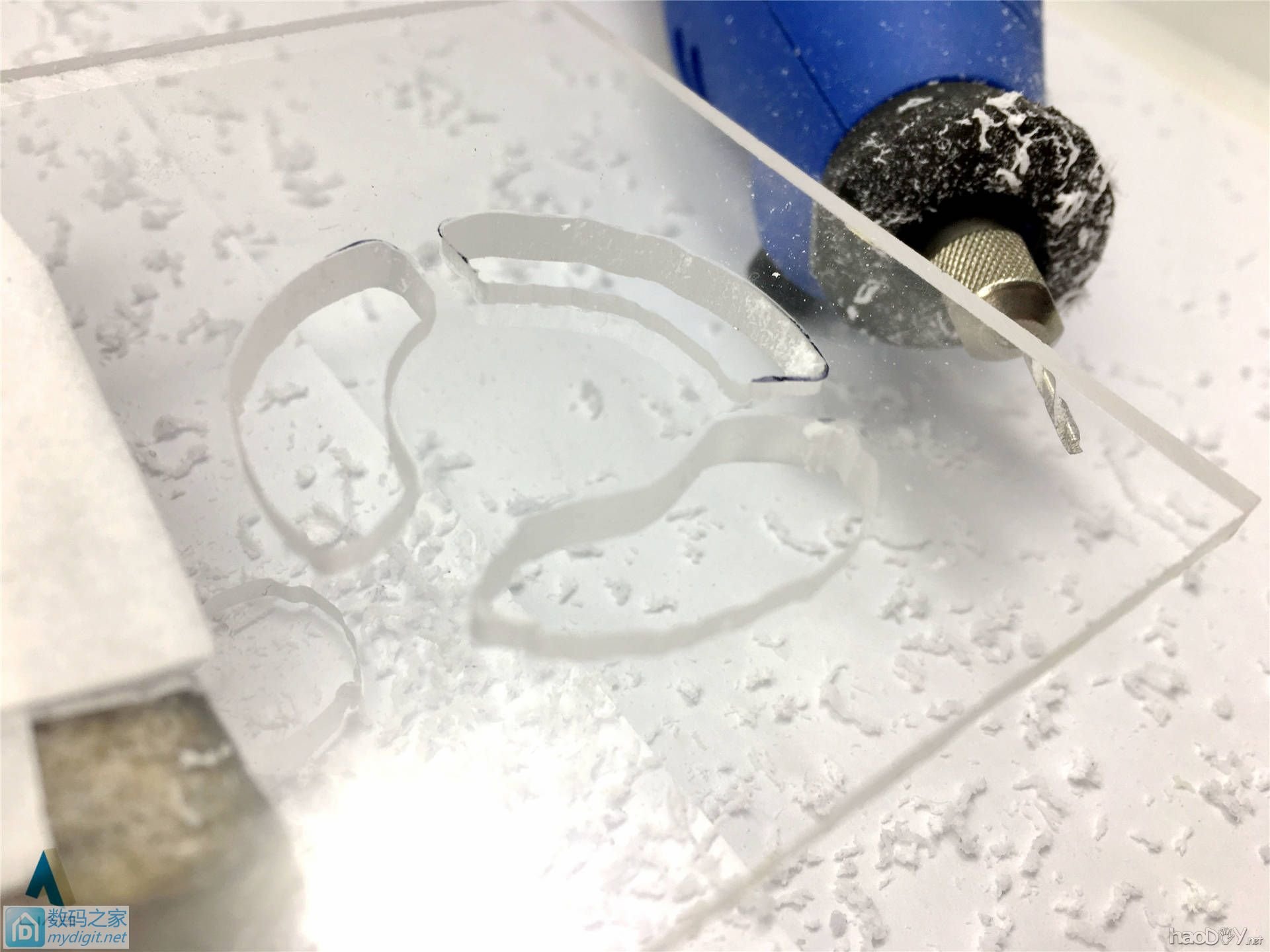

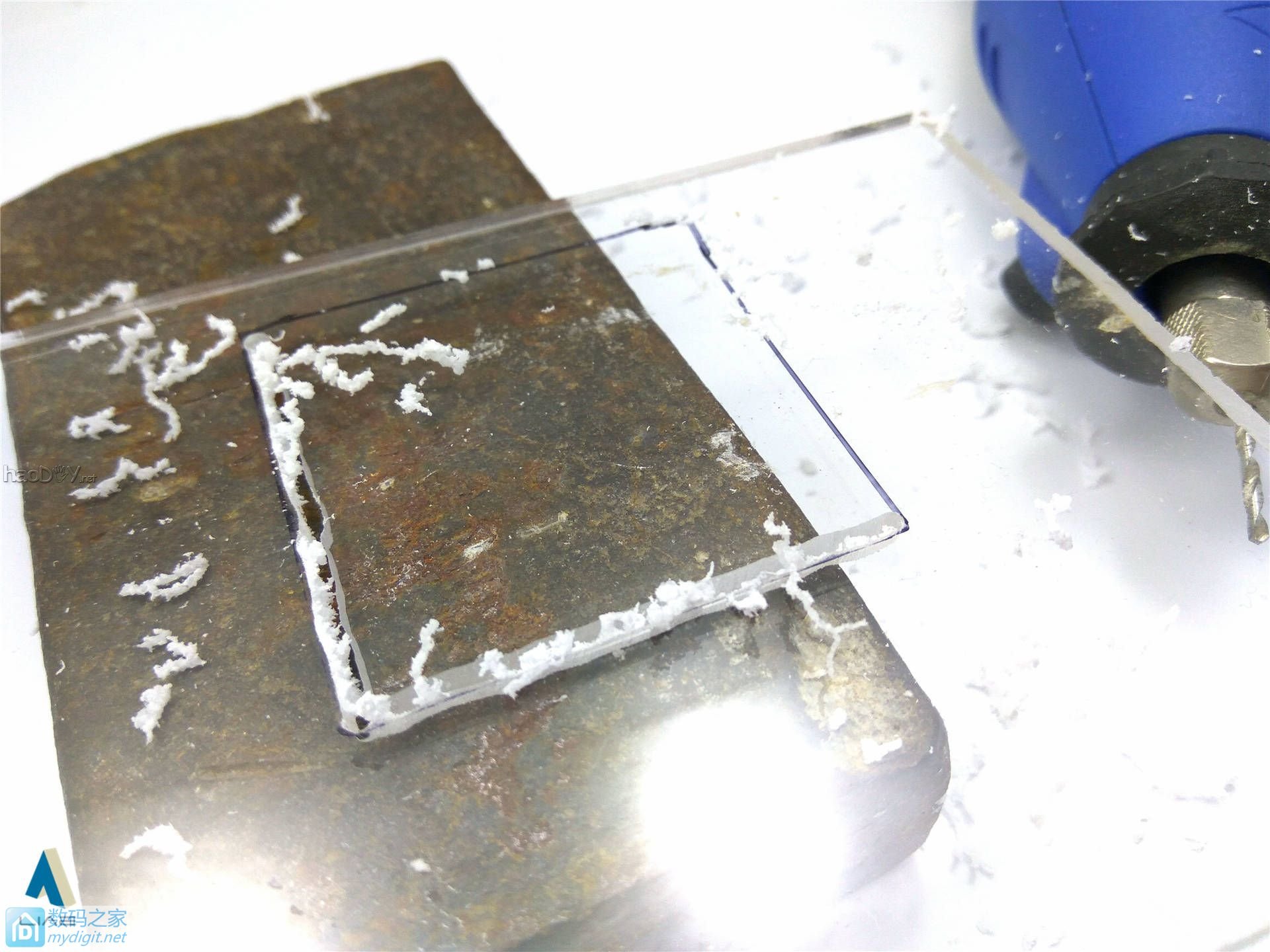

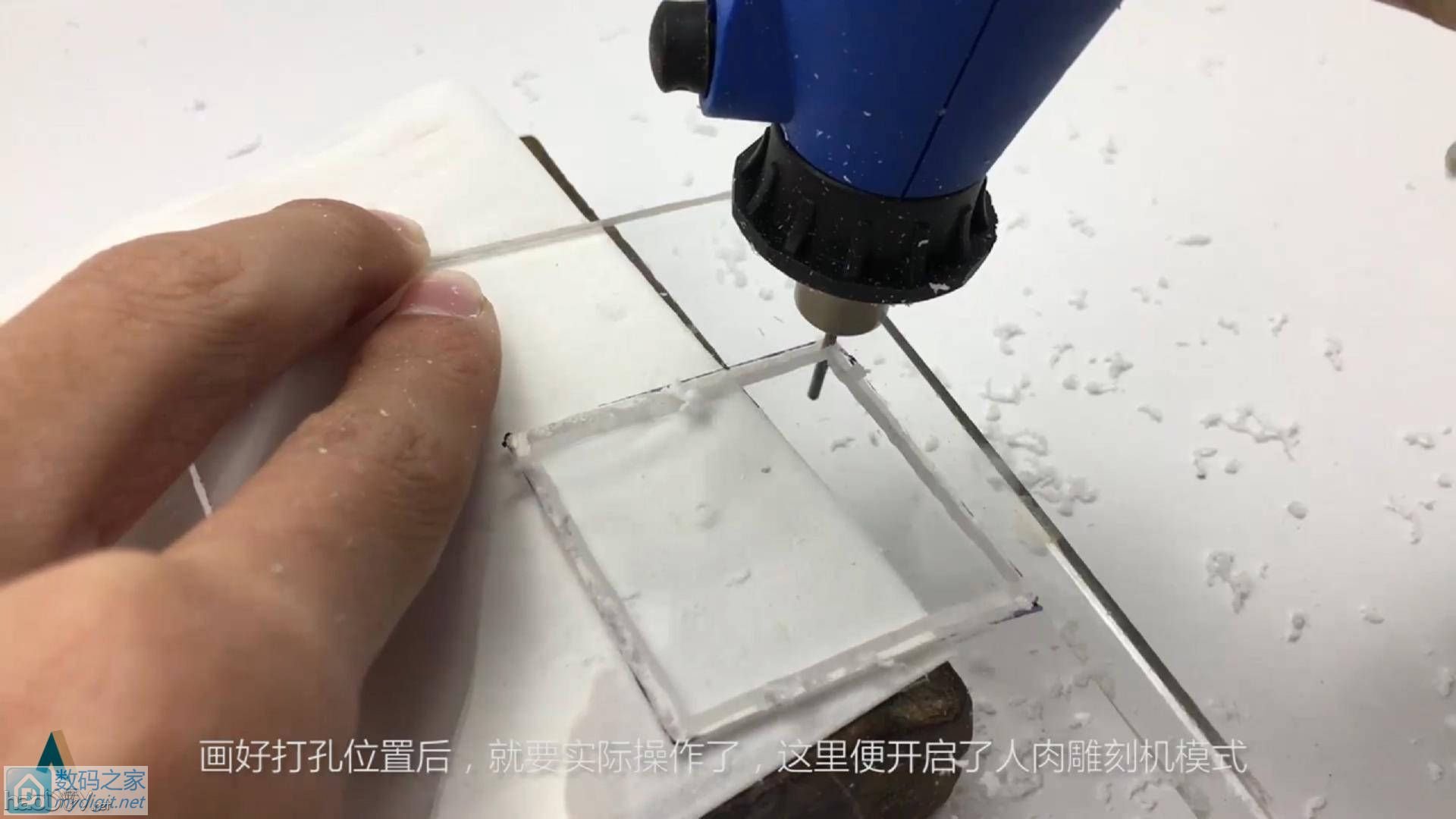

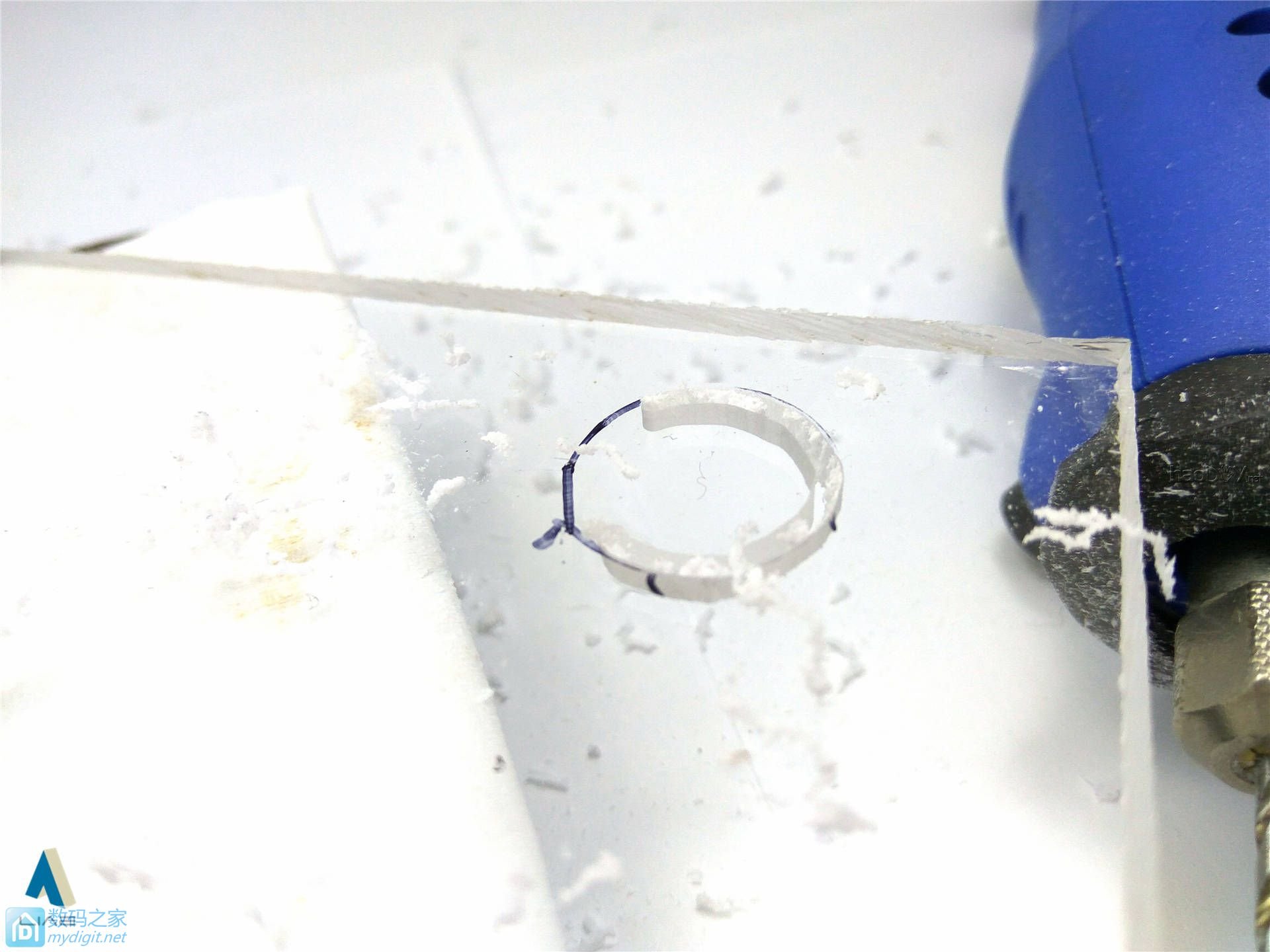

-画好打孔位置后,就要实际操作了,这里我便开启了人肉雕刻机模式,使用手钻完成打孔工作,当然各位有更好的工具那自然是极好的,手工打孔非常容易出现误差

未完待续......求m....
