简单好玩的心率测量仪

时间:2012-09-07 16:42来源:www.izheteng.com 作者:leo 点击: 次
感谢网友leo分享！ 这个小东西简单而好玩，可以做为单片机入门的一个课业设计。 将你的食指轻轻地放在传感器上，就能看到LED指示灯随着你的心跳而闪动，15秒钟以后，还能在数码管上显示你当前的心率。 核心部分在传感器上，这里用的是一套红外对管。 人体指

感谢网友leo分享！

这个小东西简单而好玩，可以做为单片机入门的一个课业设计。

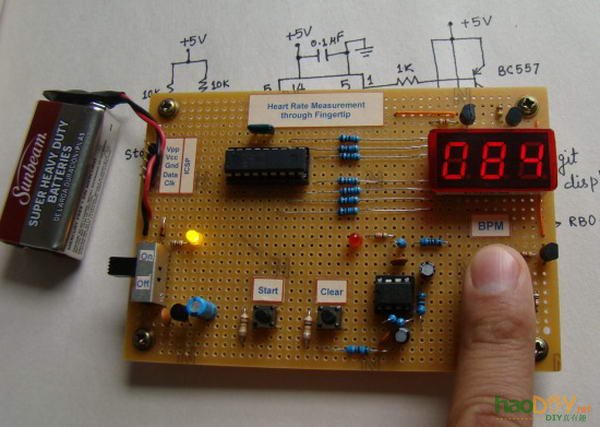

将你的食指轻轻地放在传感器上，就能看到LED指示灯随着你的心跳而闪动，15秒钟以后，还能在数码管上显示你当前的心率。

简单好玩的心率测量仪

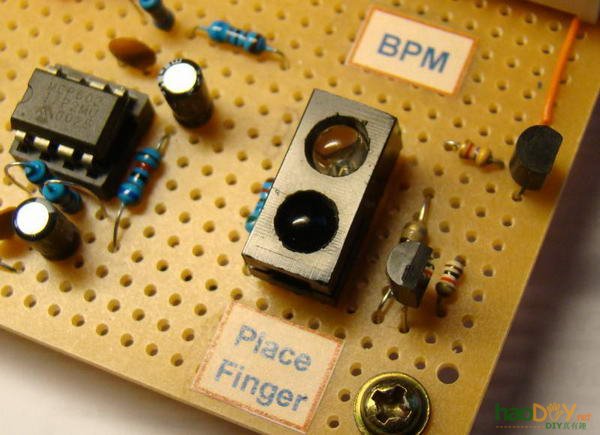

核心部分在传感器上，这里用的是一套红外对管。

简单好玩的心率测量仪

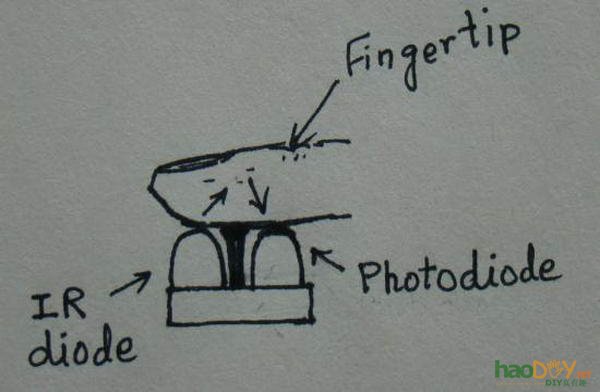

人体指尖的动脉比较发达，当动脉血管随心脏周期性收缩与舒张时，血管中的血液容积也会发生变化。

这时红外接收探头便能采集到的相应的光脉冲信号，经过去噪和放大后送到单片机，进行运算处理，便得到了心率数据。

简单好玩的心率测量仪

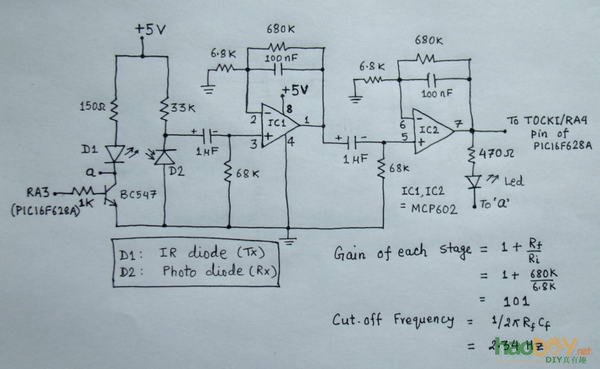

采集部分的原理图

简单好玩的心率测量仪

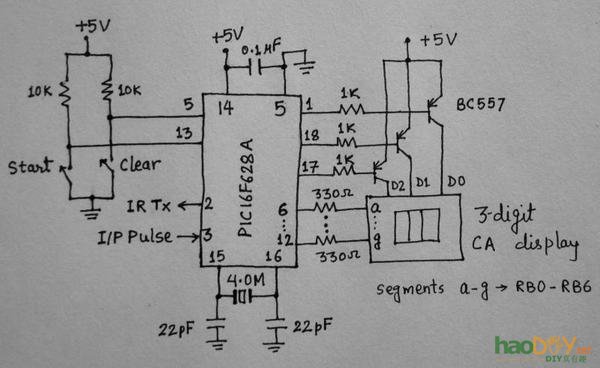

运算与显示部分的原理图

简单好玩的心率测量仪

单片机代码：http://www.izheteng.com/wp-content/uploads/2011/06/pulsemeter.zip
