教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）(3)

时间:2017-05-16 09:34来源:bbs.mydigit.cn 作者:兔糖 点击: 次
- 在之前的基础上，将改造过的 7805降压模块连接到温控模块的电源端 -接着我们就能开始测试它的工作状态和输出电压了 - 连接散热风扇，将风扇的黄色测速线剪去，然后把它和制冷片散热器一起连接到电源端 - 再使用 7
教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

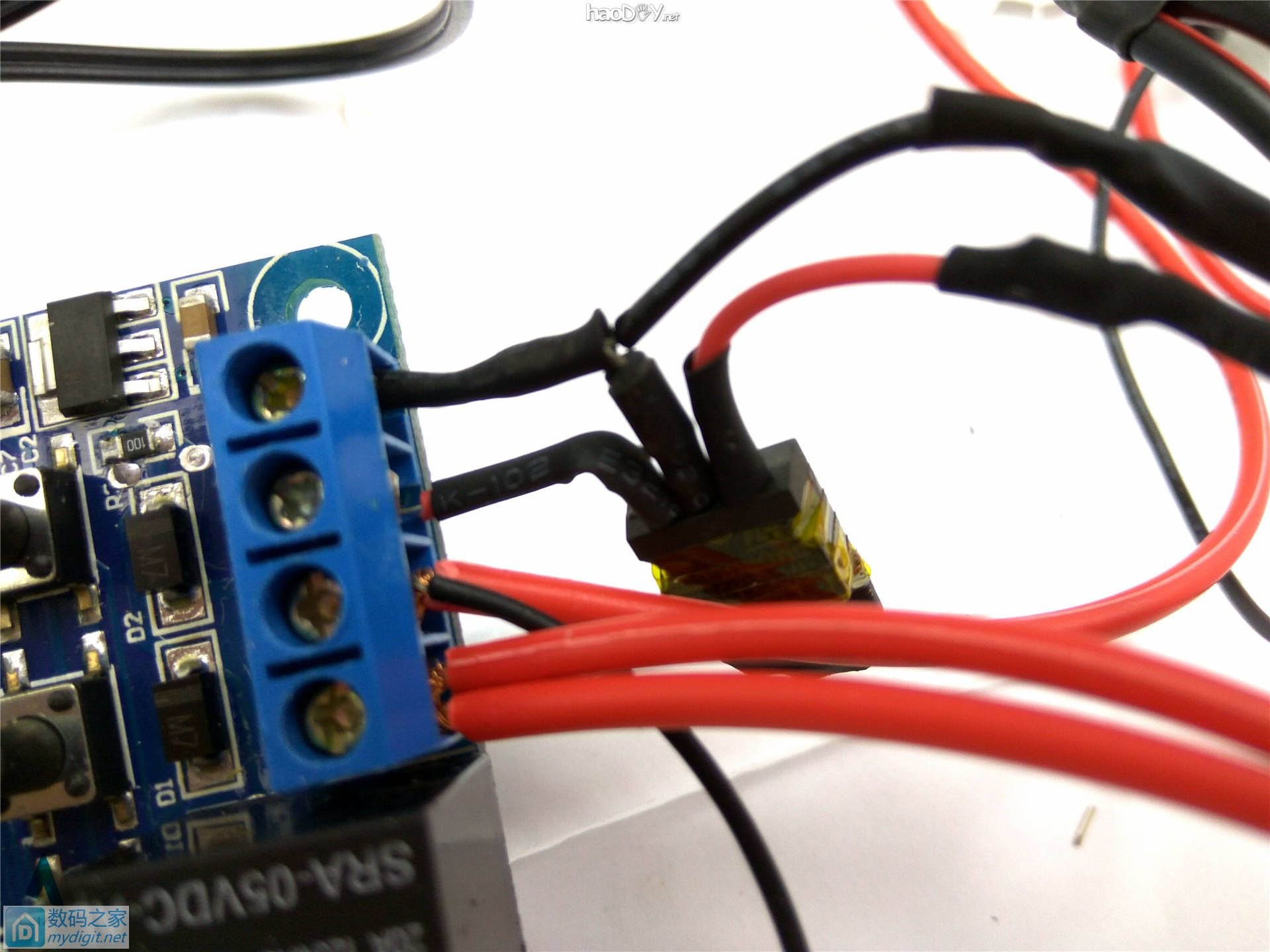

-在之前的基础上，将改造过的7805降压模块连接到温控模块的电源端




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

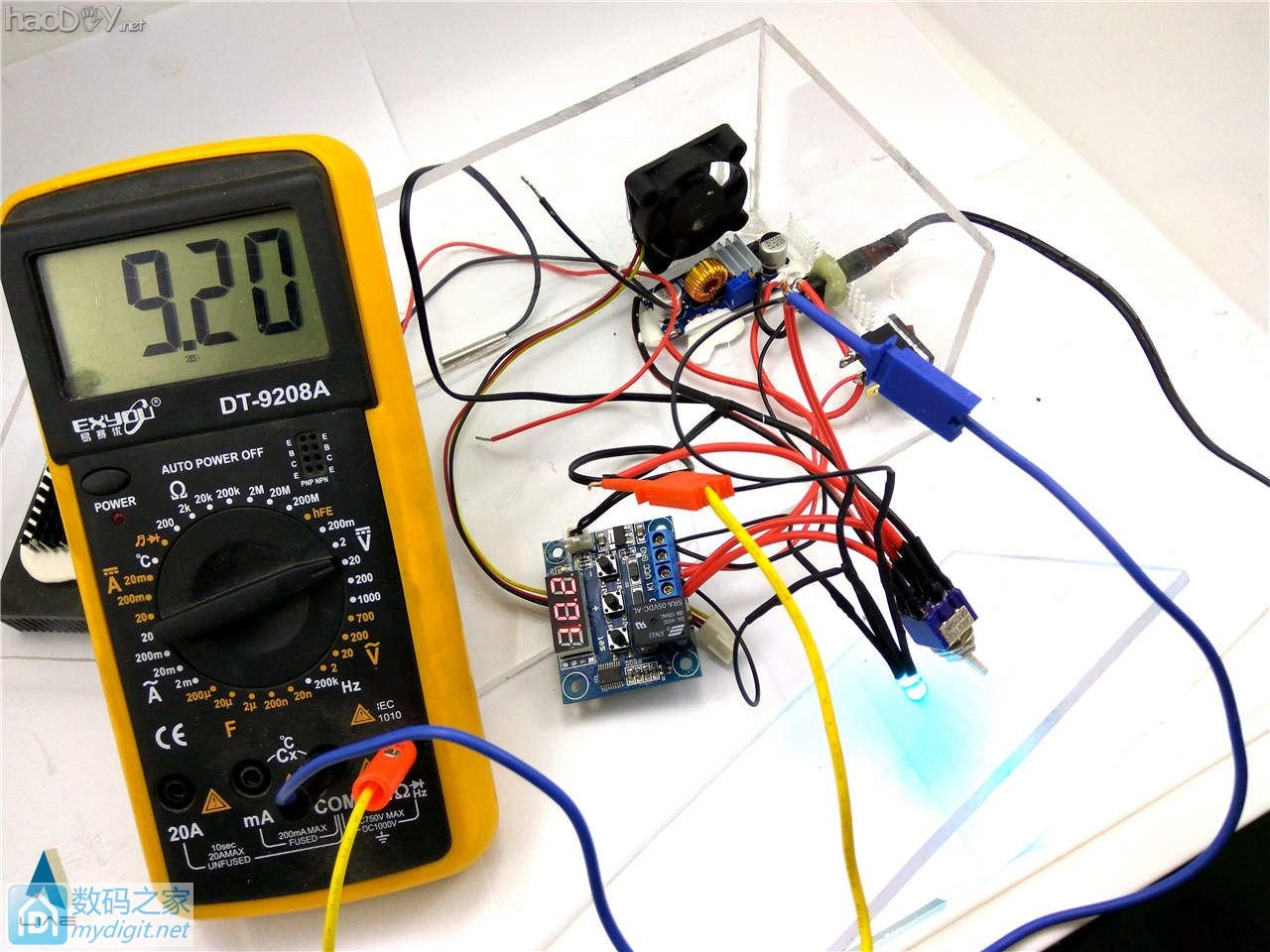

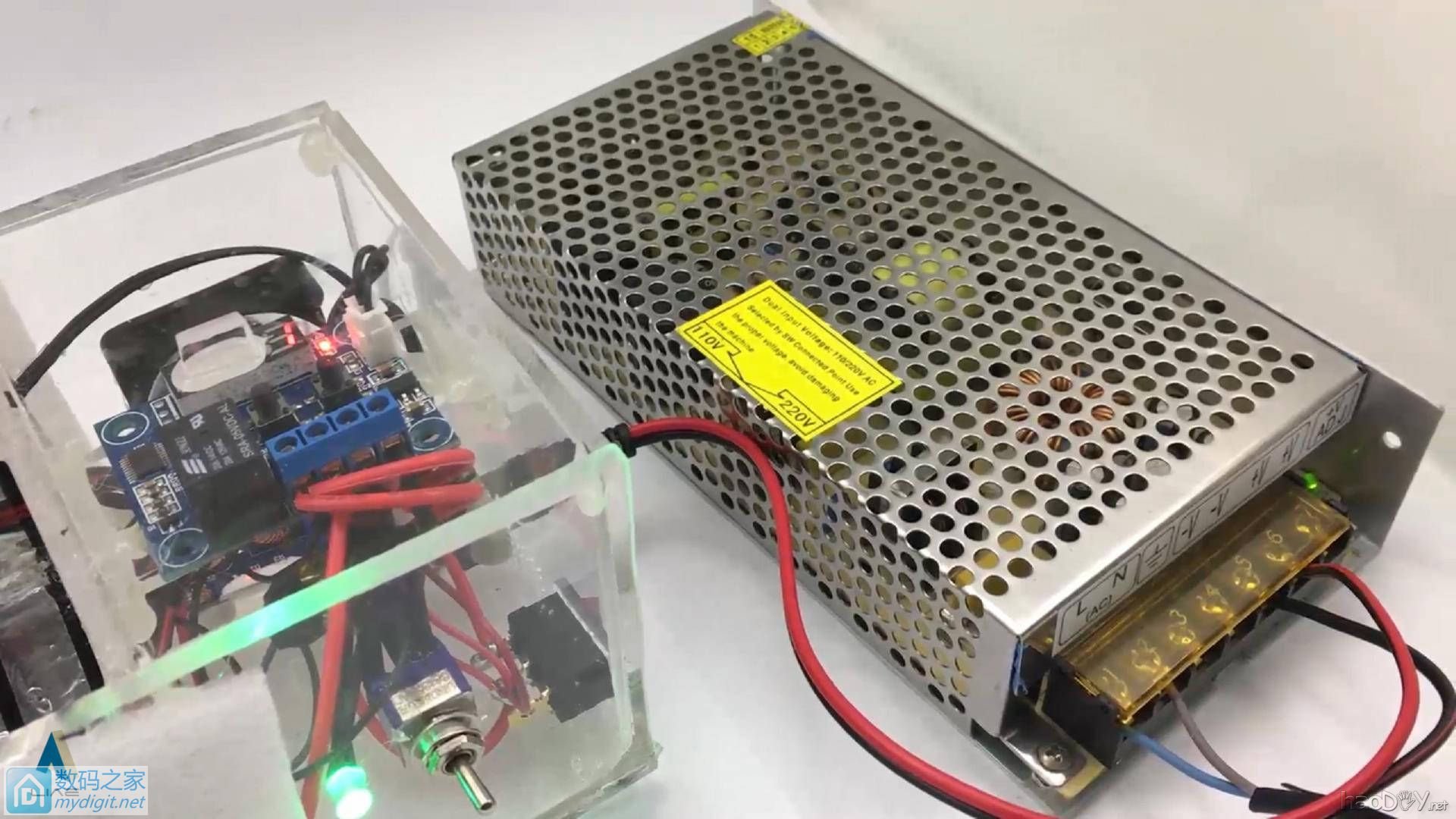

-接着我们就能开始测试它的工作状态和输出电压了


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

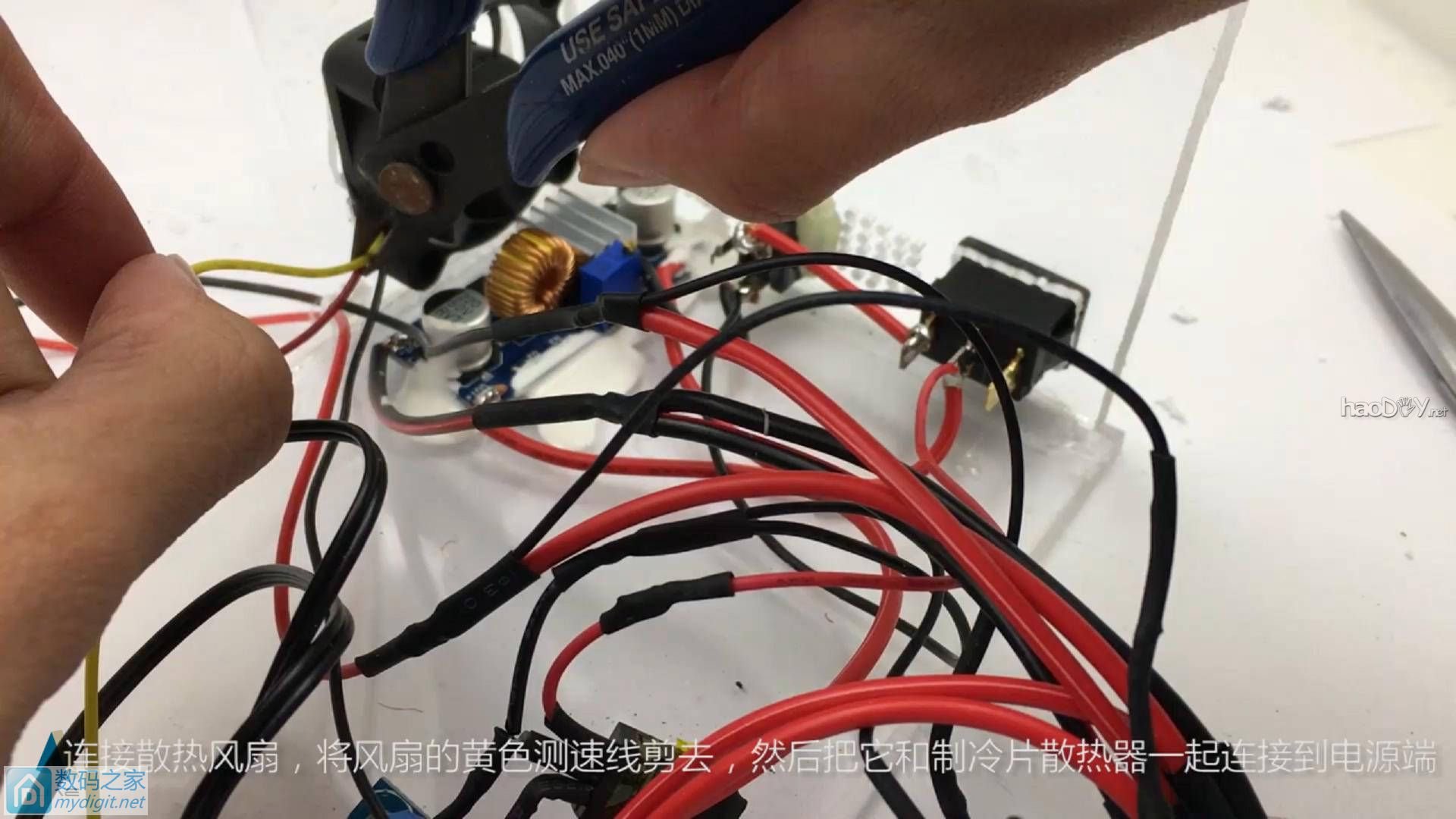

-连接散热风扇，将风扇的黄色测速线剪去，然后把它和制冷片散热器一起连接到电源端


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

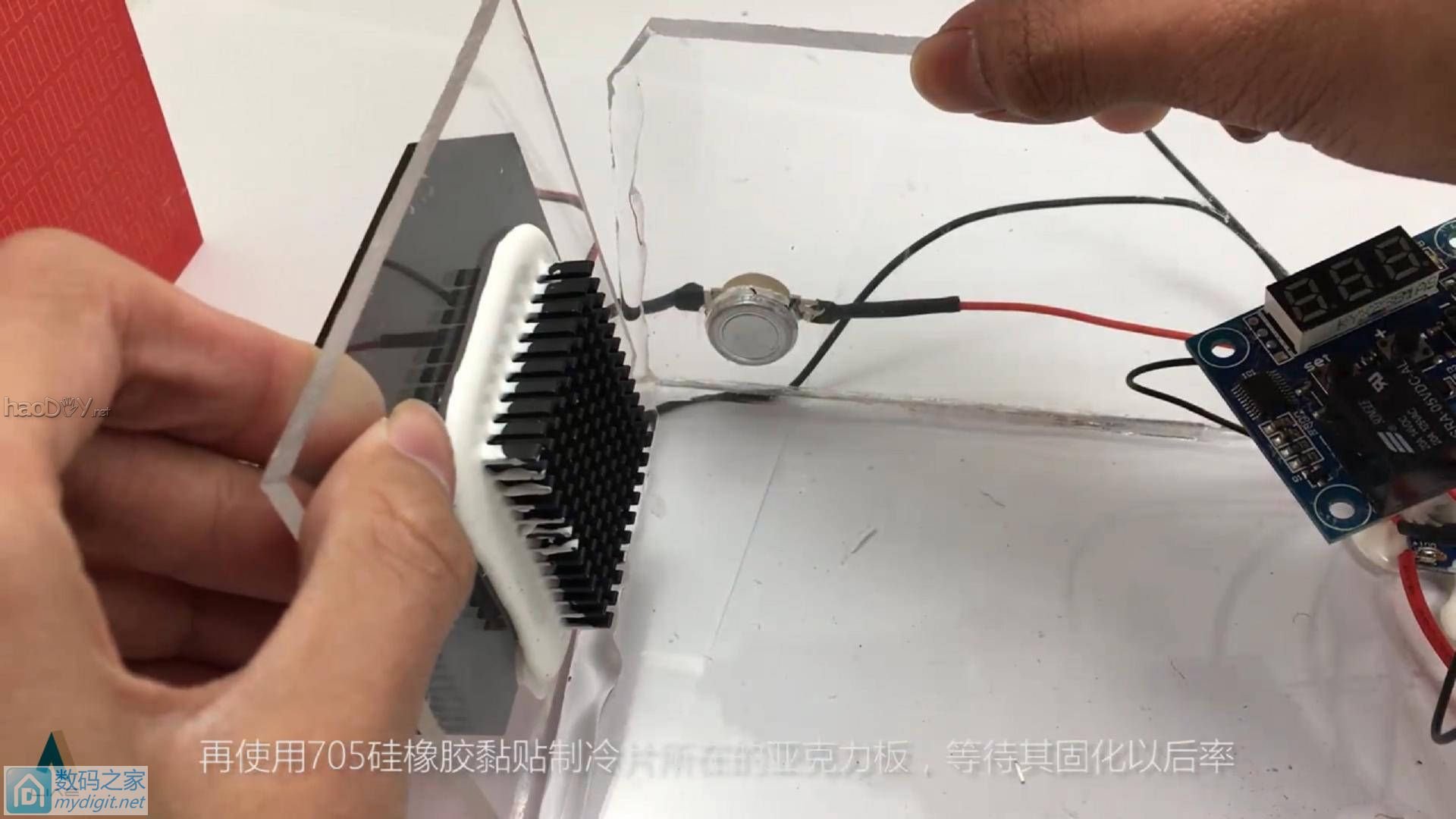

-再使用705硅橡胶黏贴制冷片所在的亚克力板




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

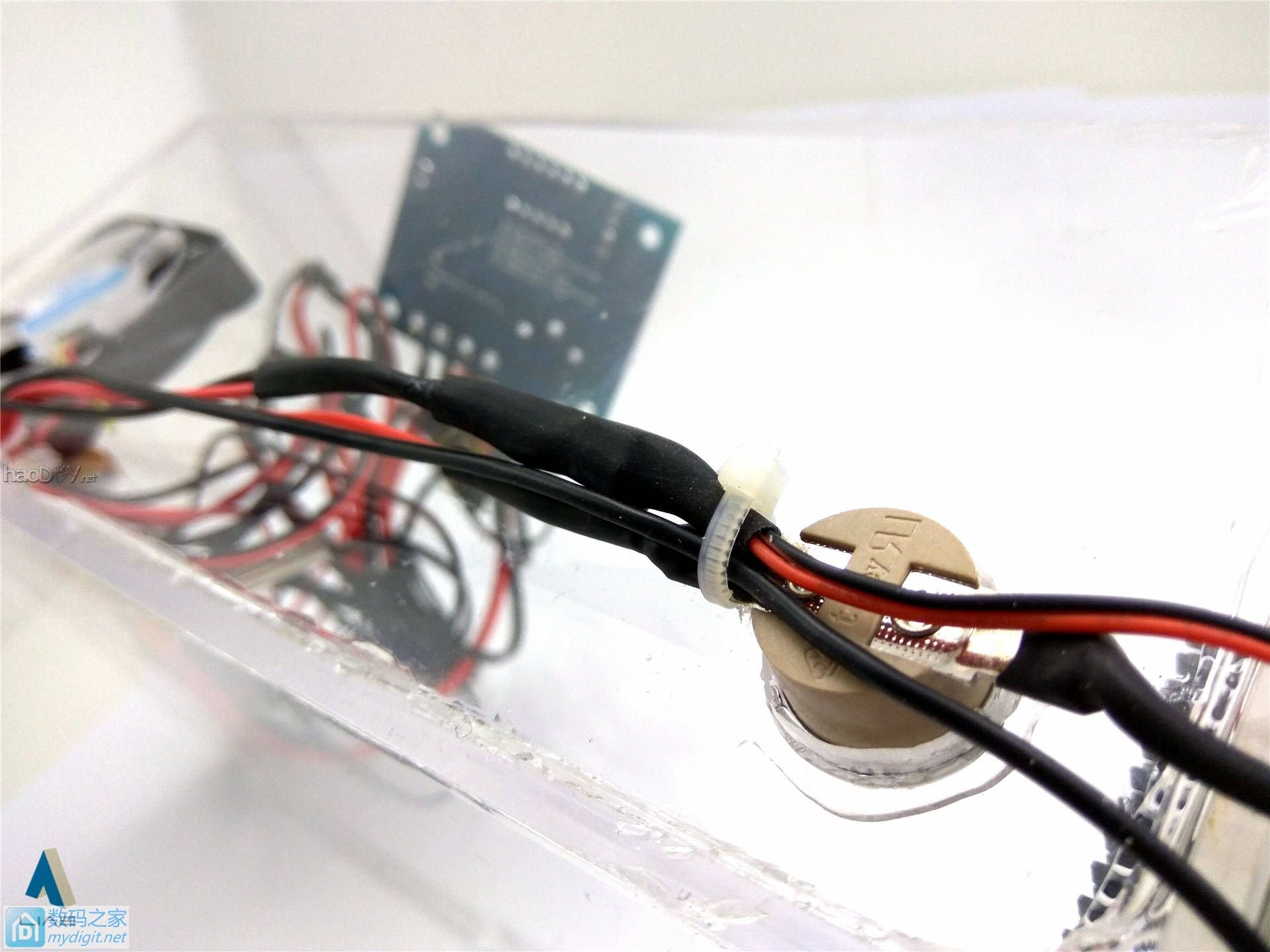

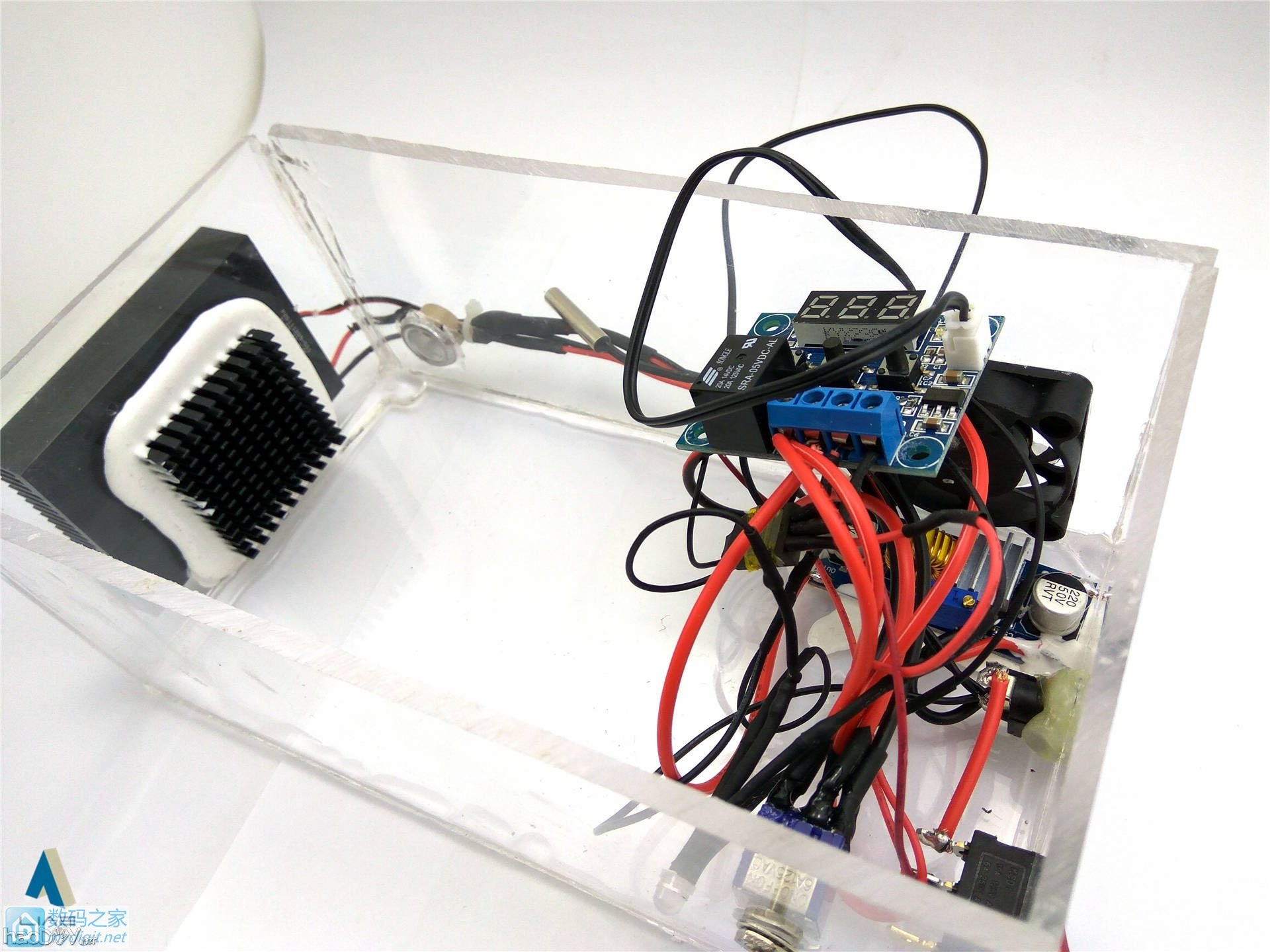

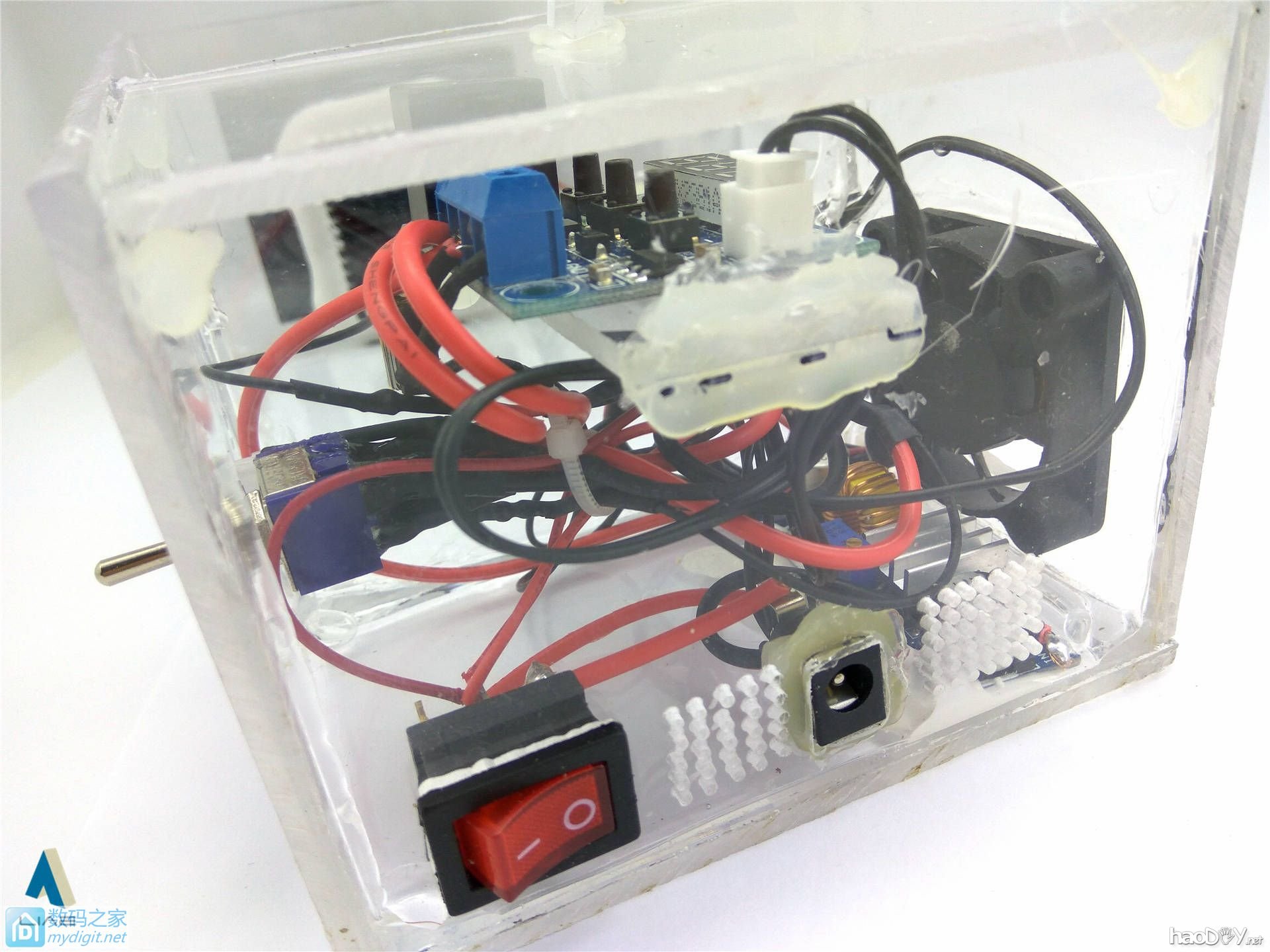

-等待其固化以后，连接温度保护开关以及制冷片上面的风扇，最后使用塑料扎带固定一部分散乱的电线


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

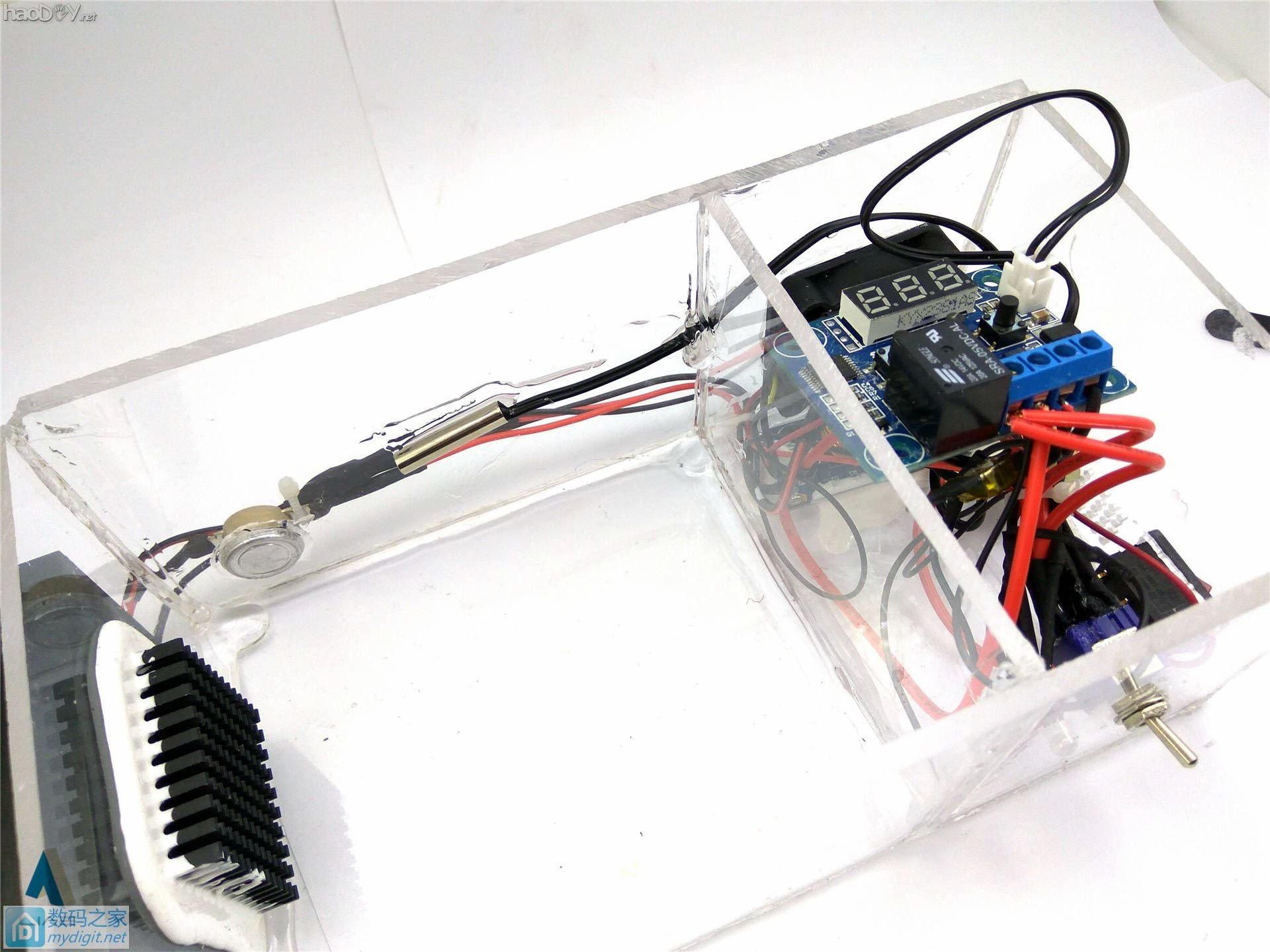

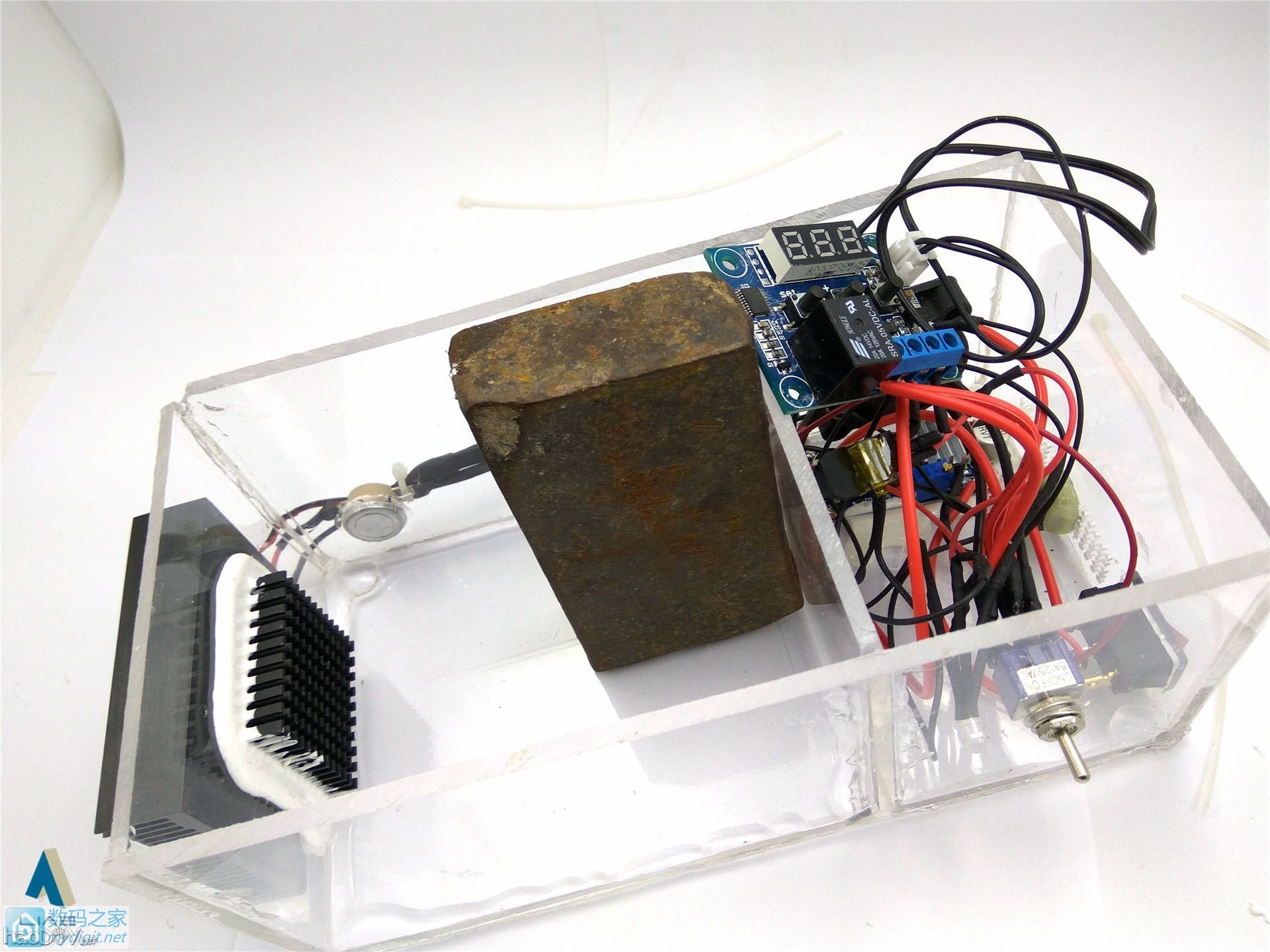

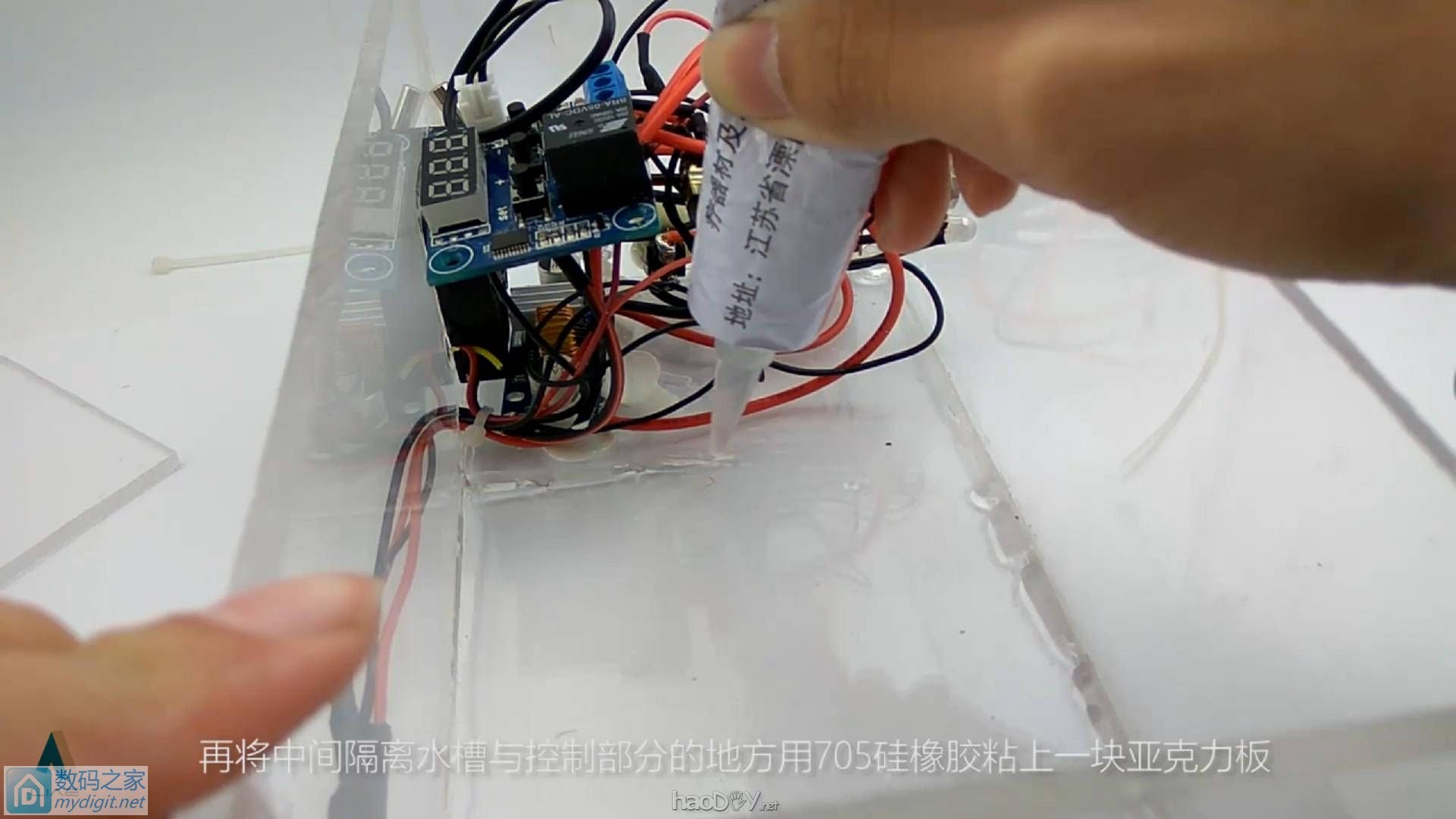

-在散乱电线捆绑整理完毕以后，再将中间隔离水槽与控制部分的地方用705硅橡胶粘上一块亚克力板

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

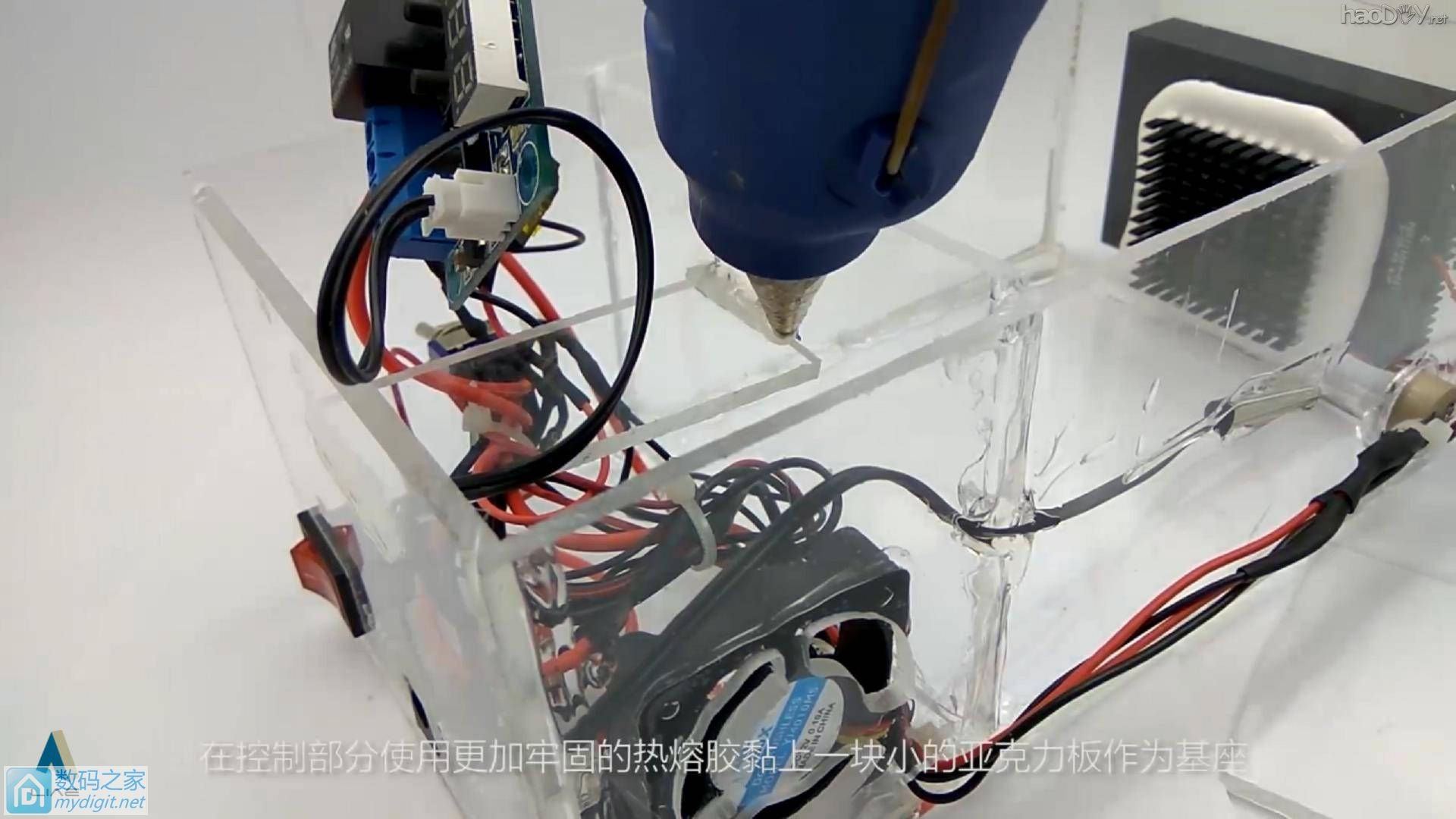

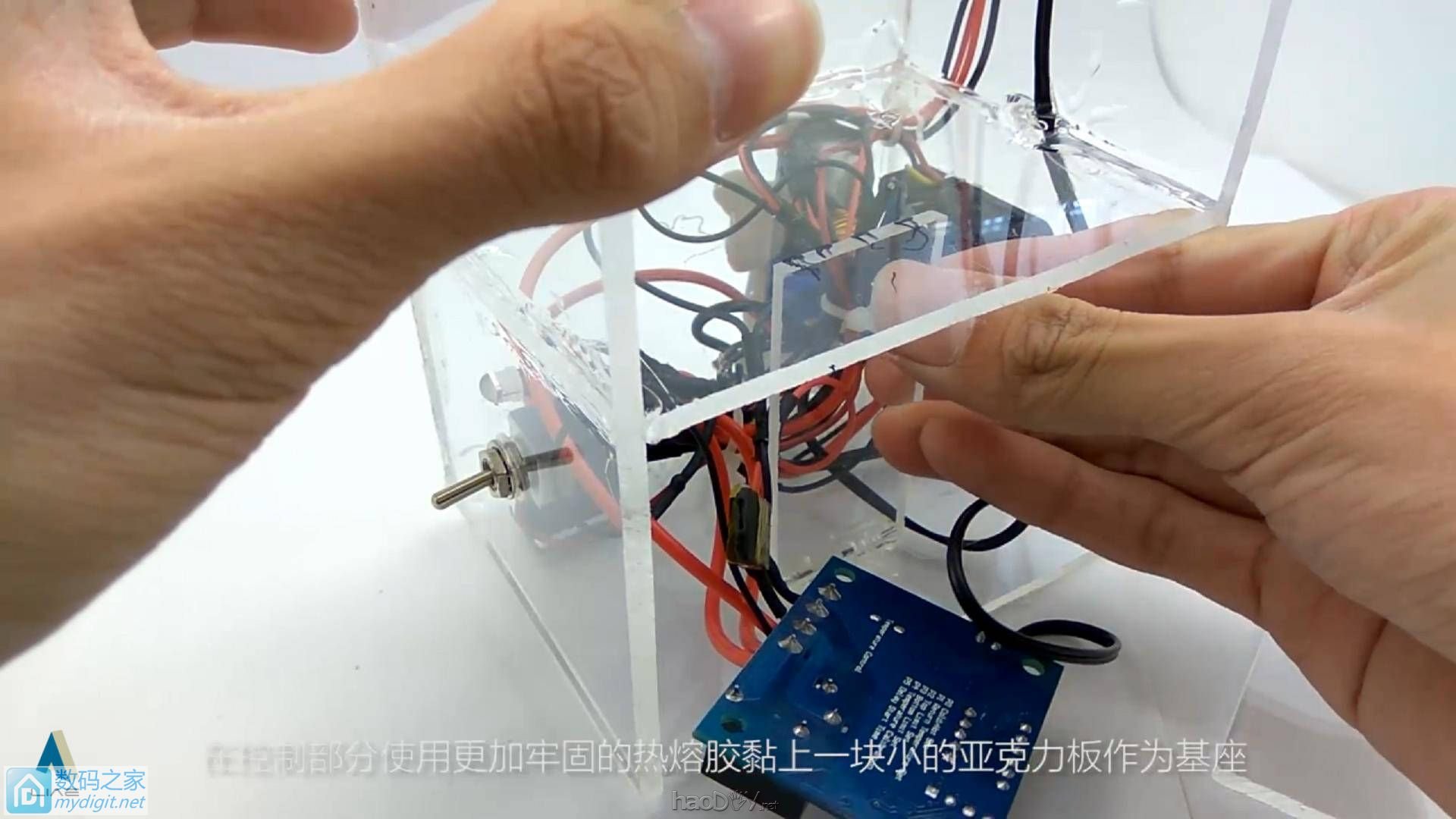

-在控制部分使用更加牢固的热熔胶黏上一块小的亚克力板作为基座

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

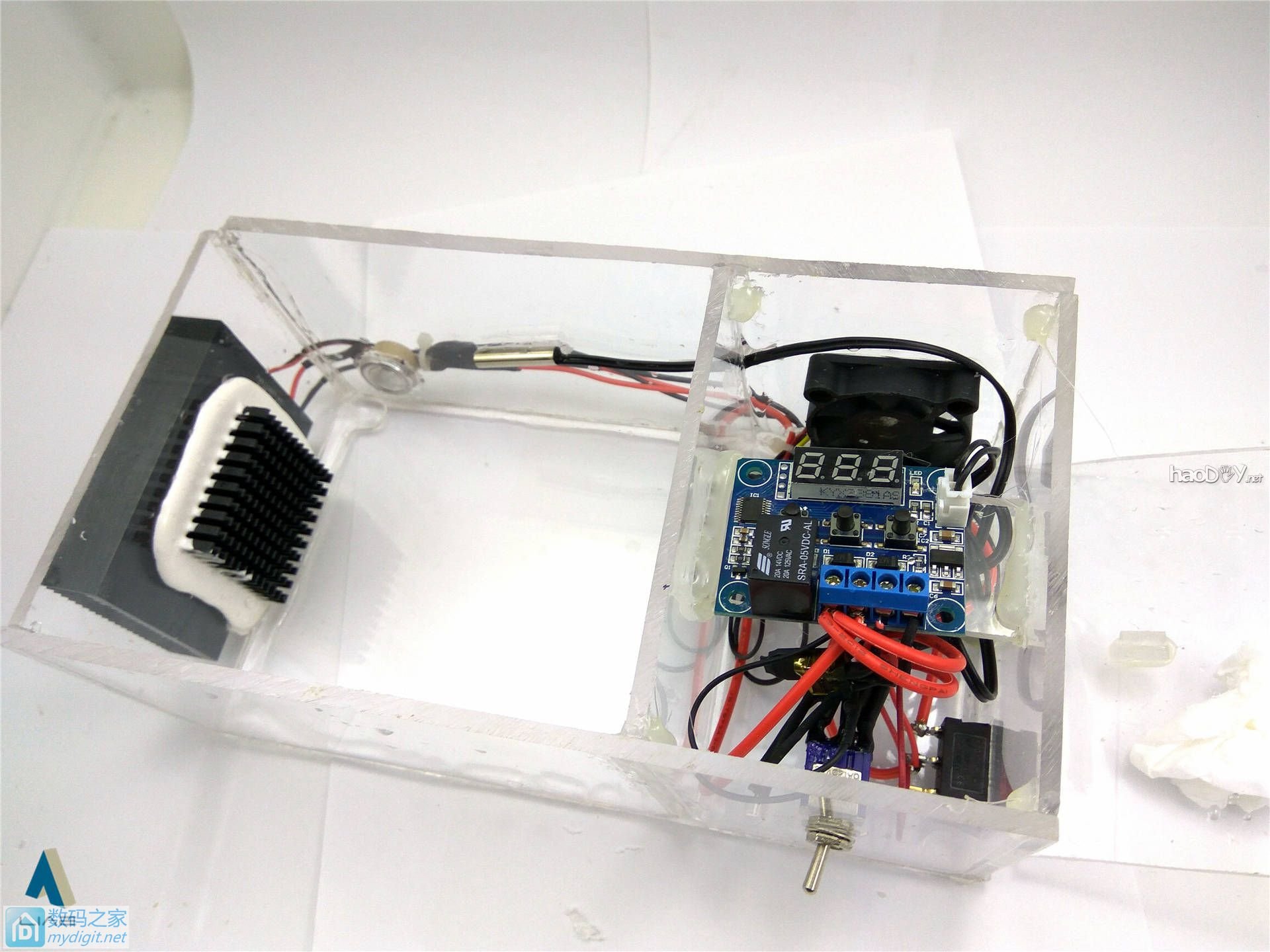

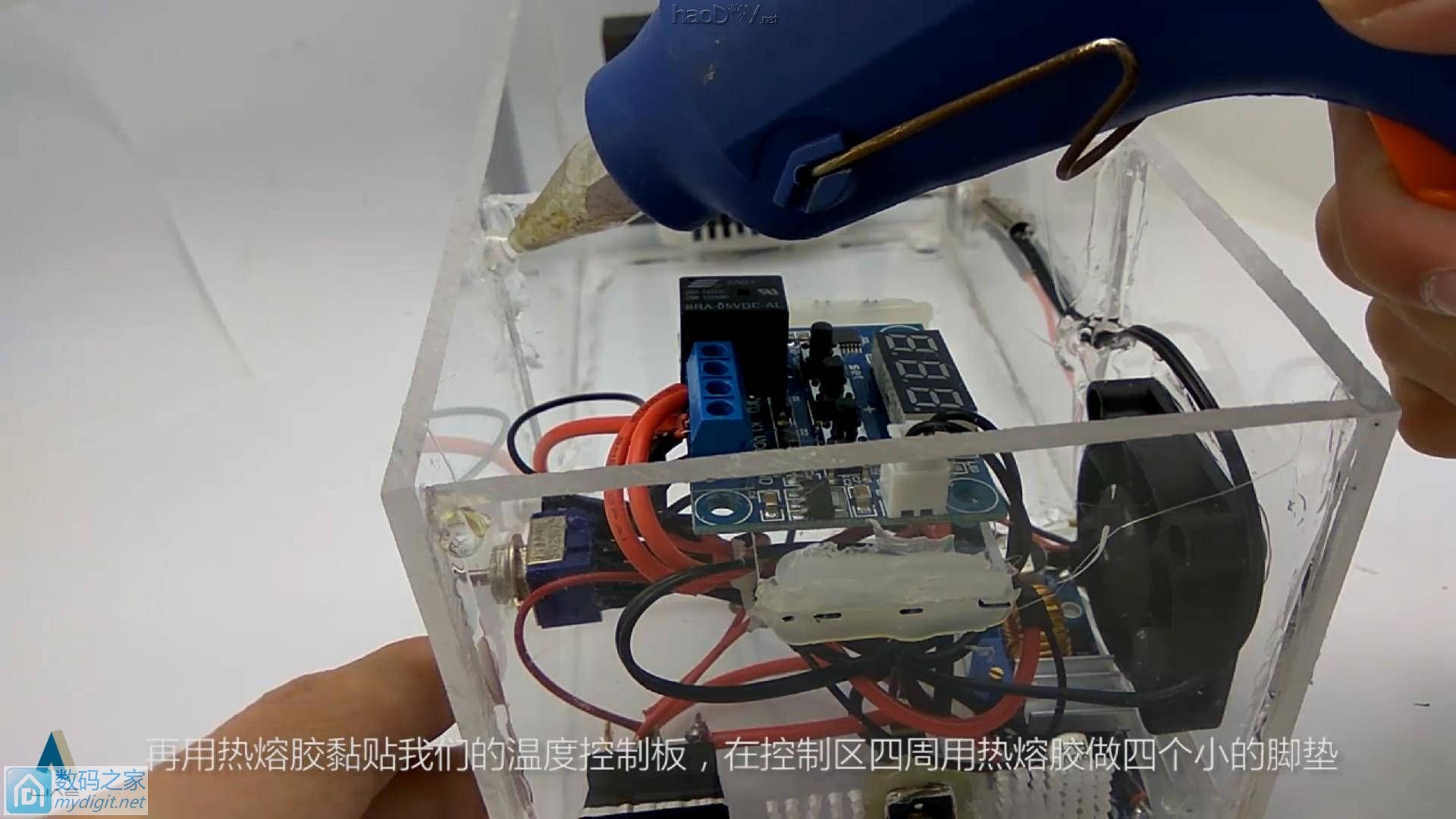

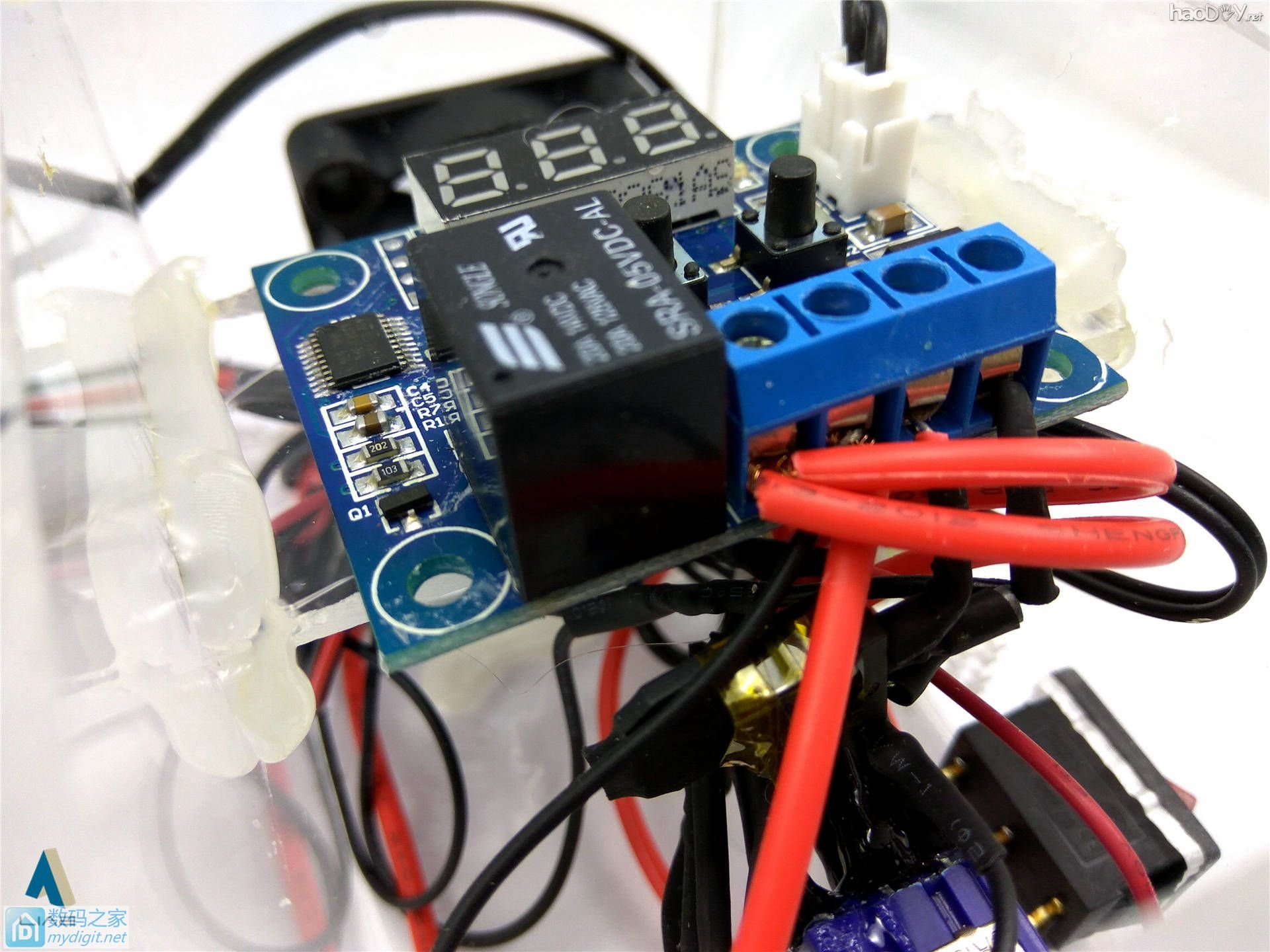

-再用热熔胶黏贴我们的温度控制板


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

-在控制区四周用热熔胶做四个小的脚垫


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

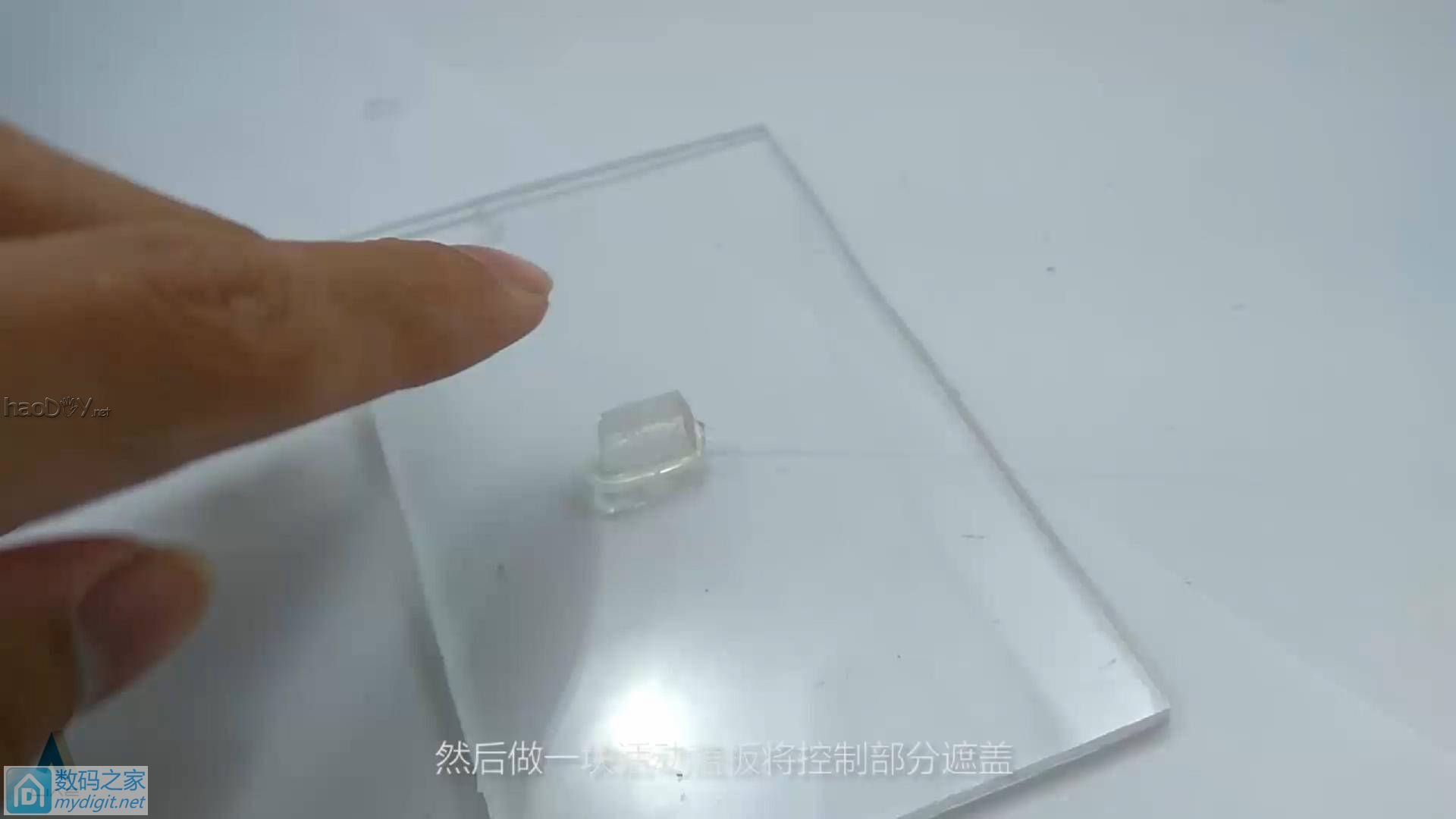

-然后做一块活动盖板将控制部分遮盖


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

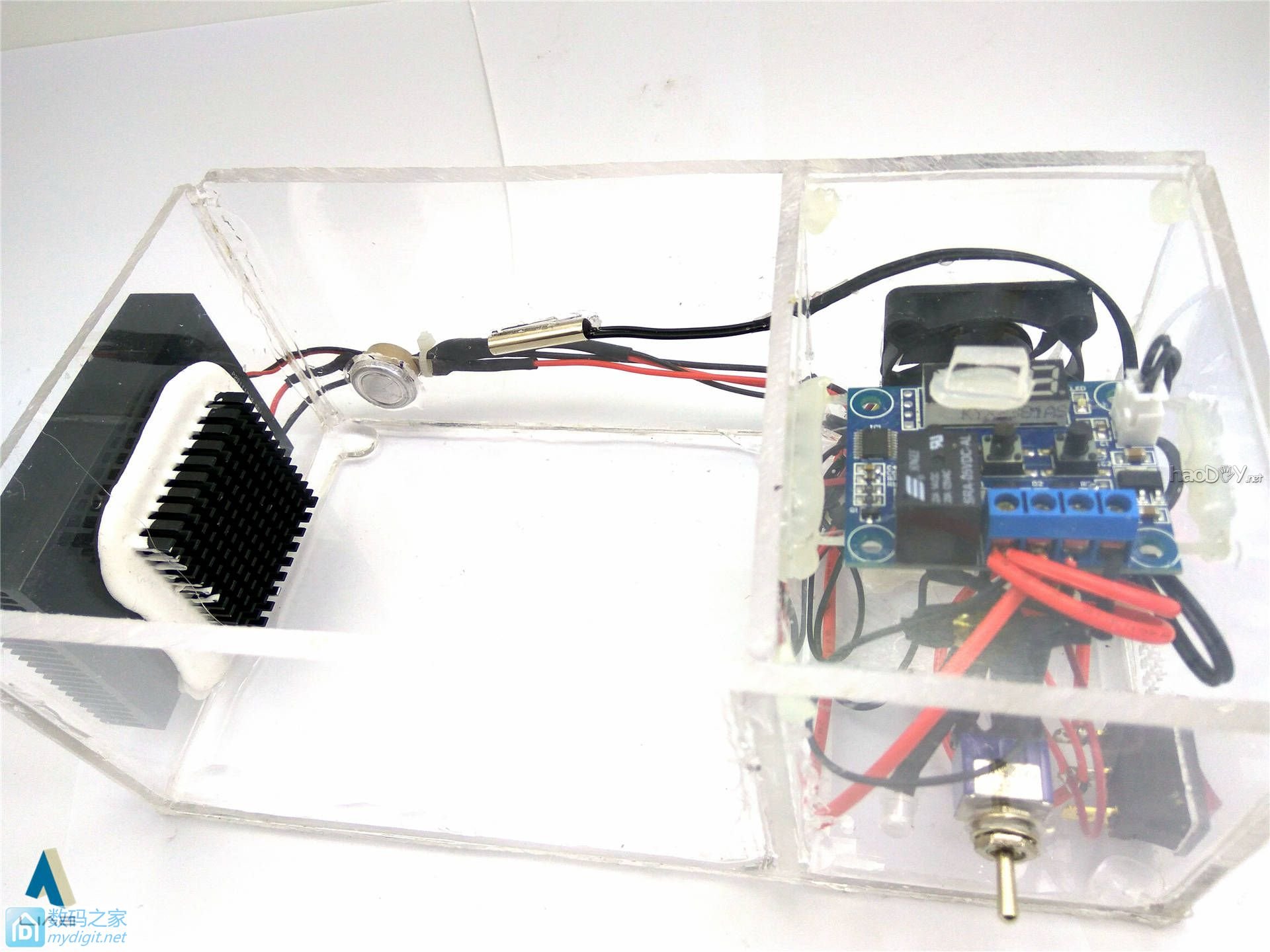

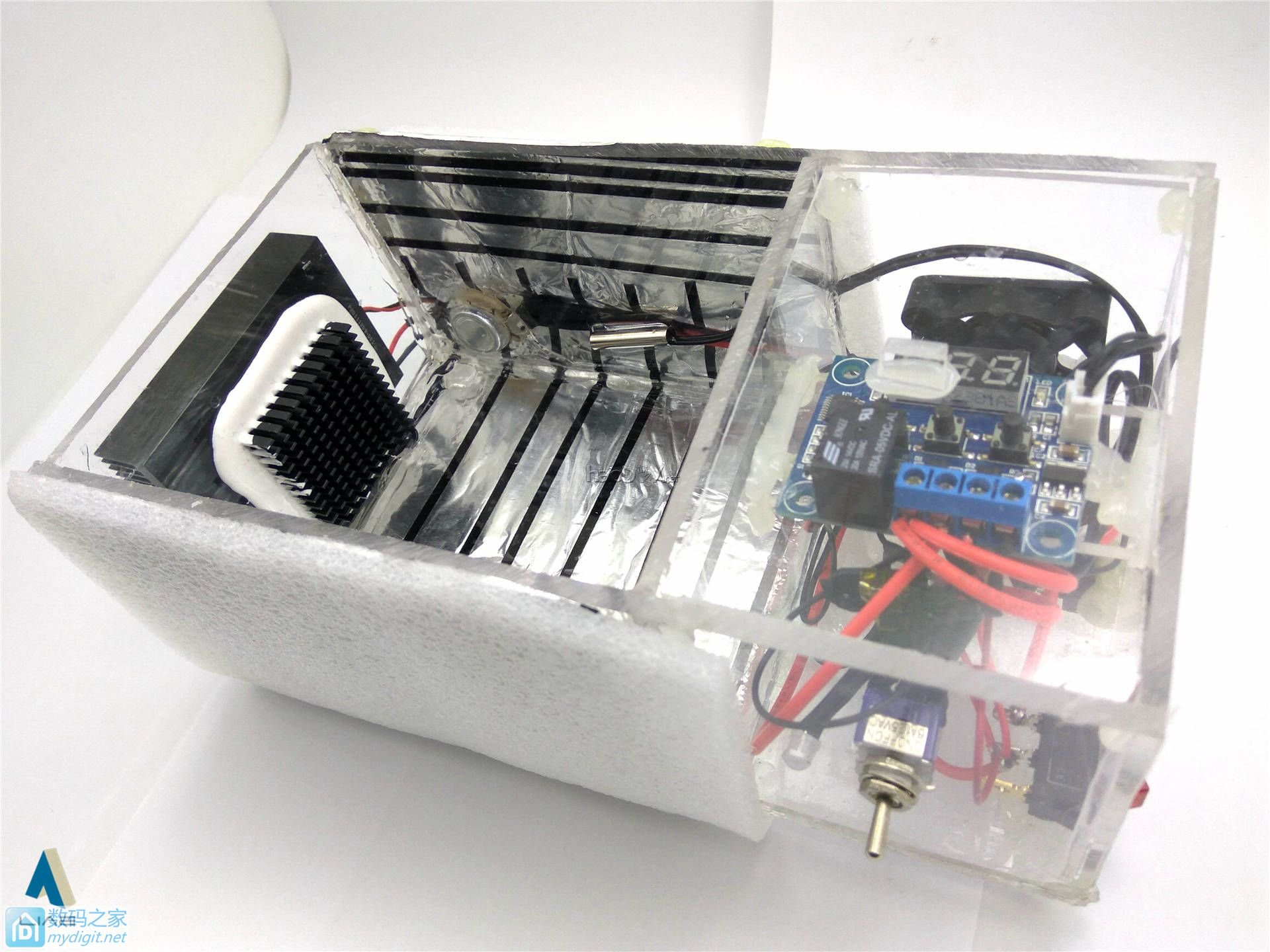

-此时整体外观


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

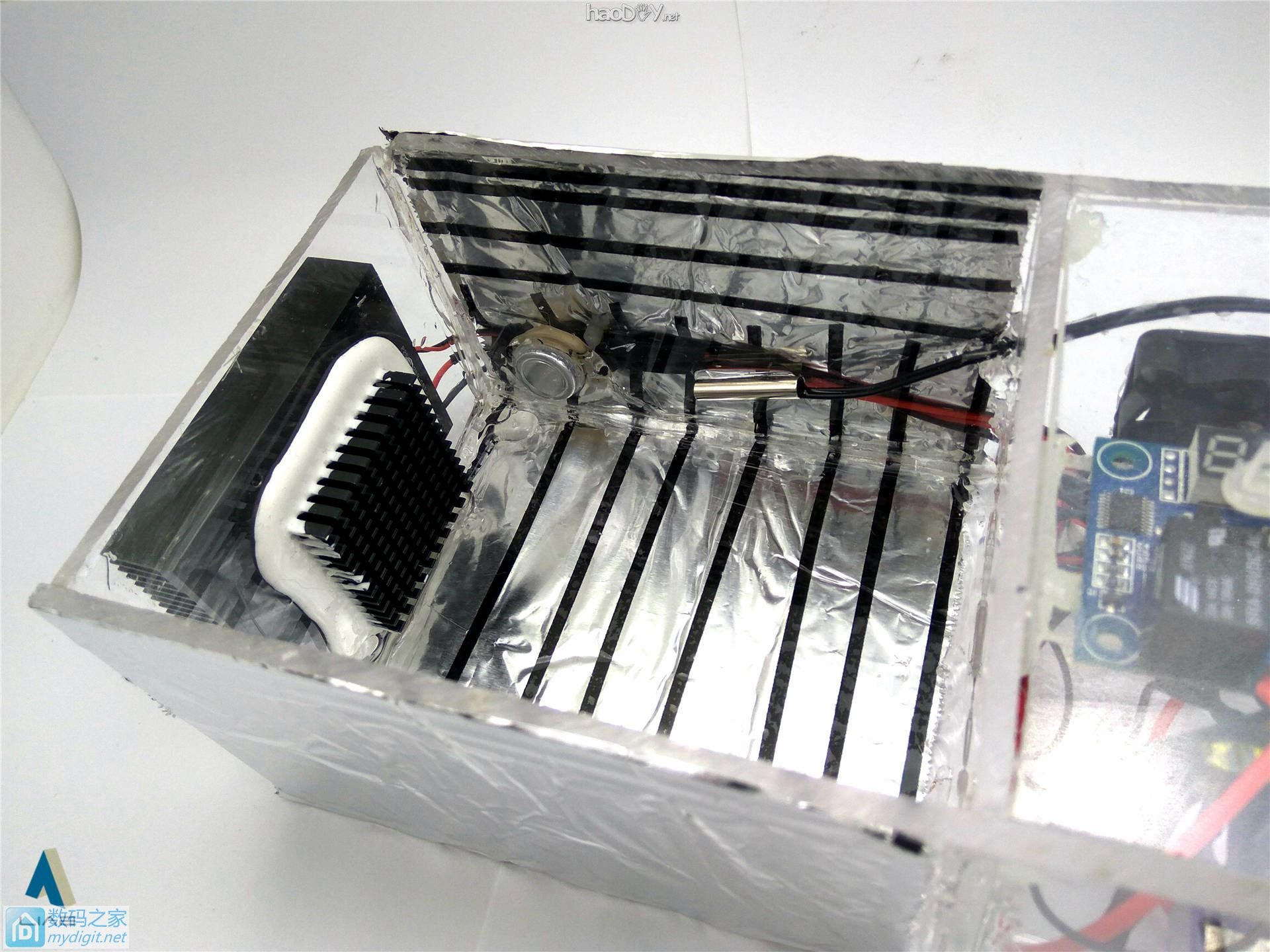

-然后拿出一卷铝箔，贴上看着稍微有点丑陋的3M胶带


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

-将它贴在保温箱的外面


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

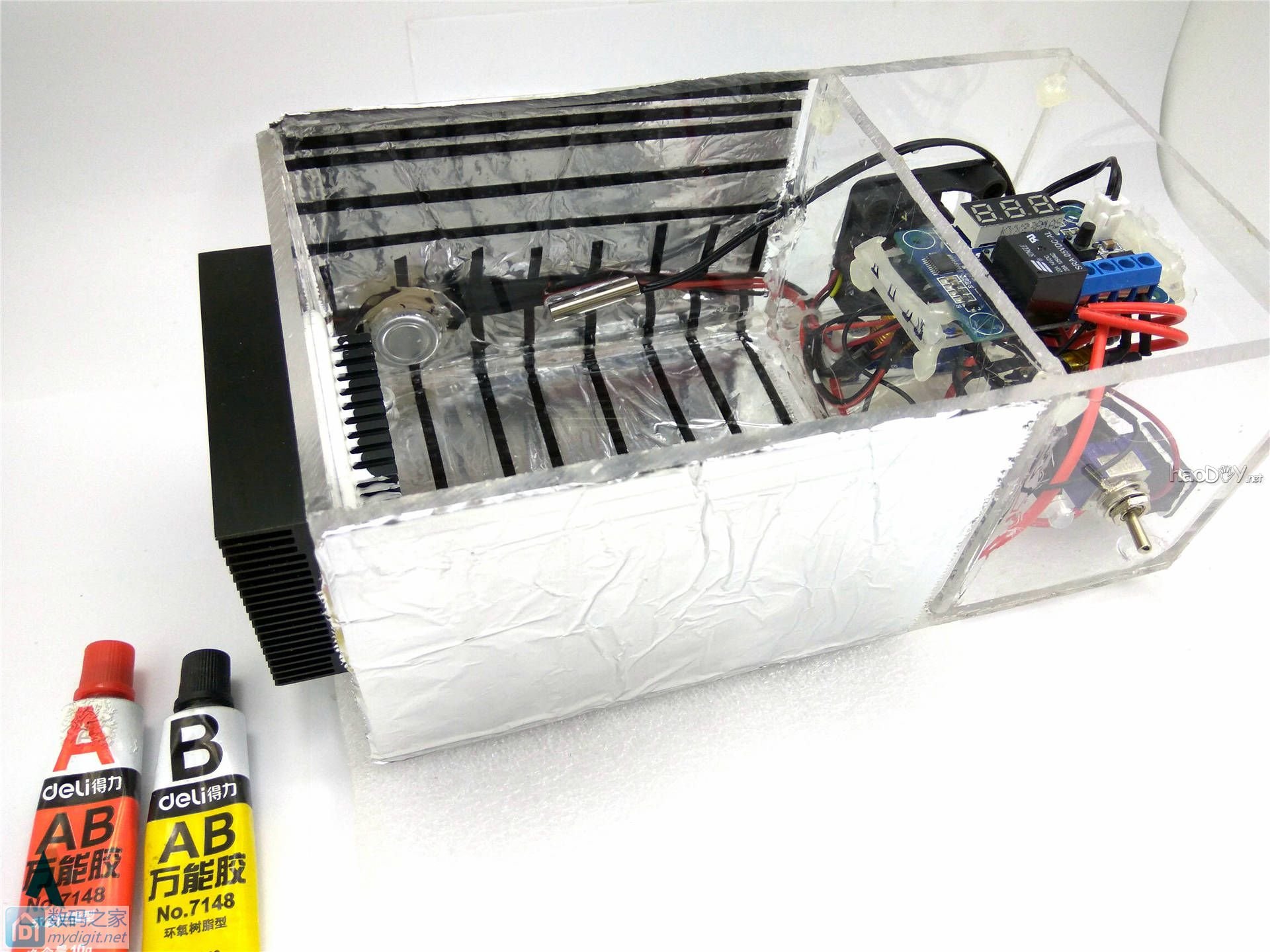

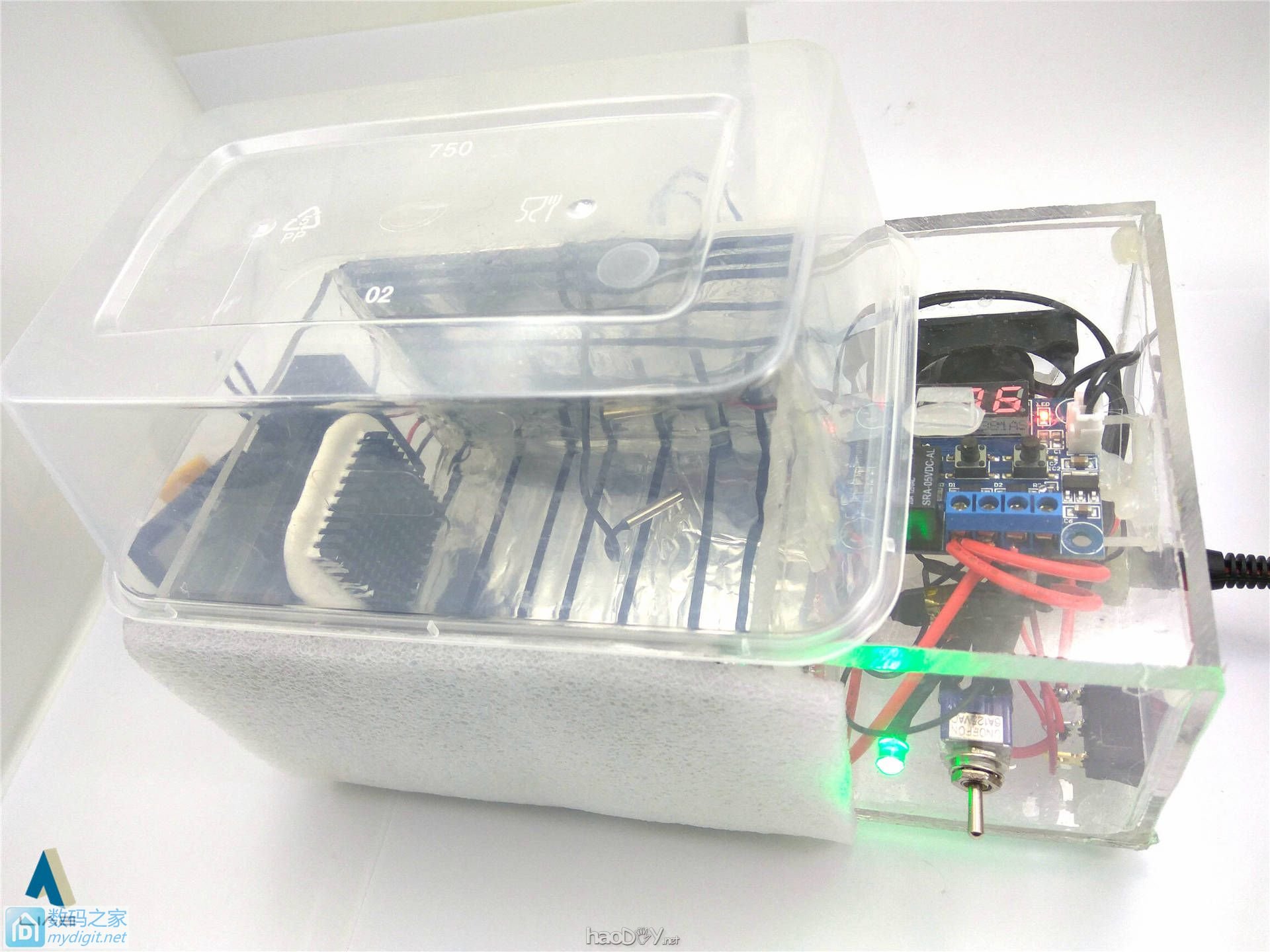

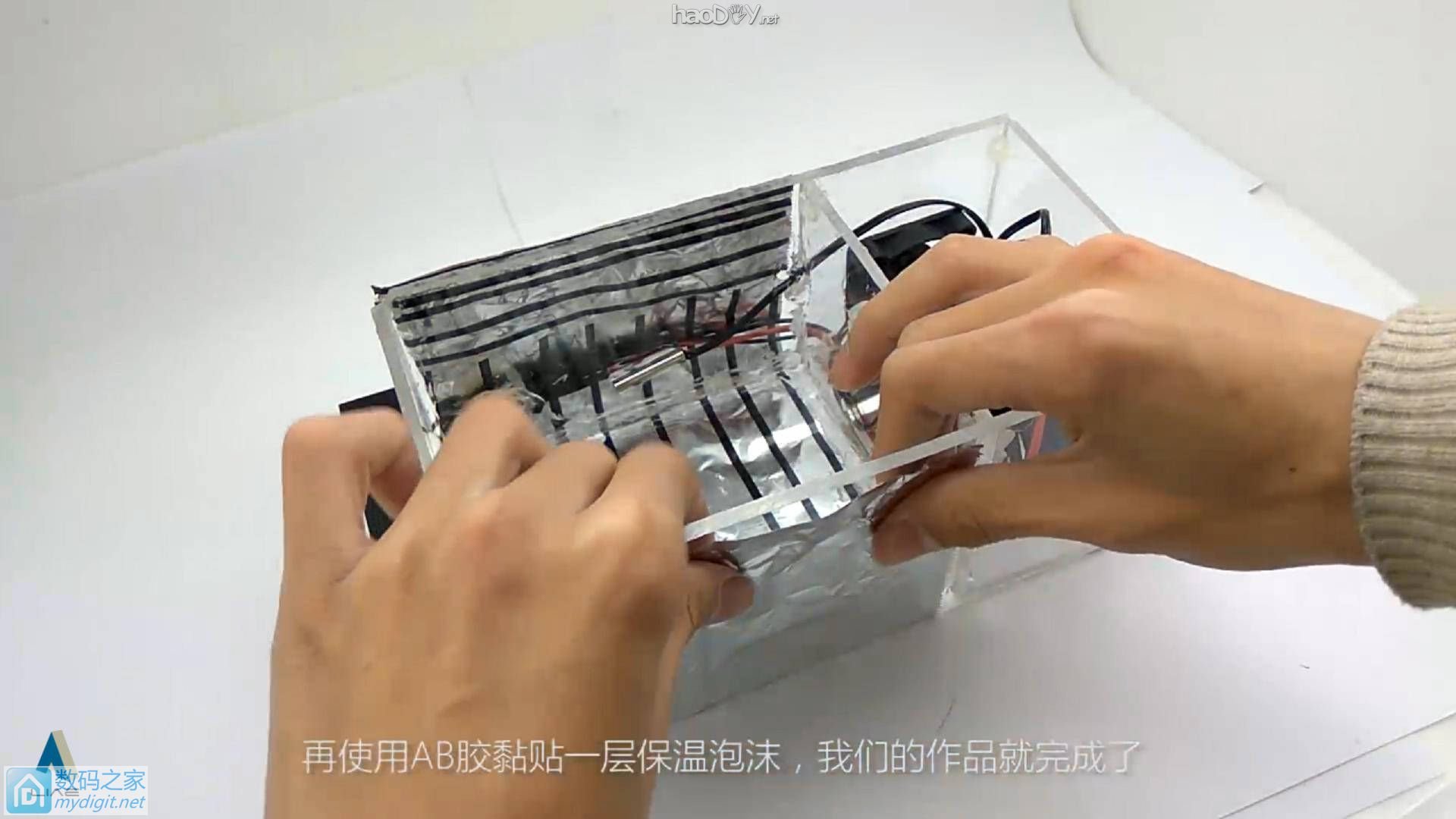

-再使用AB胶黏贴一层保温泡沫，我们的作品就完成了


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

结论分析
教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）



教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

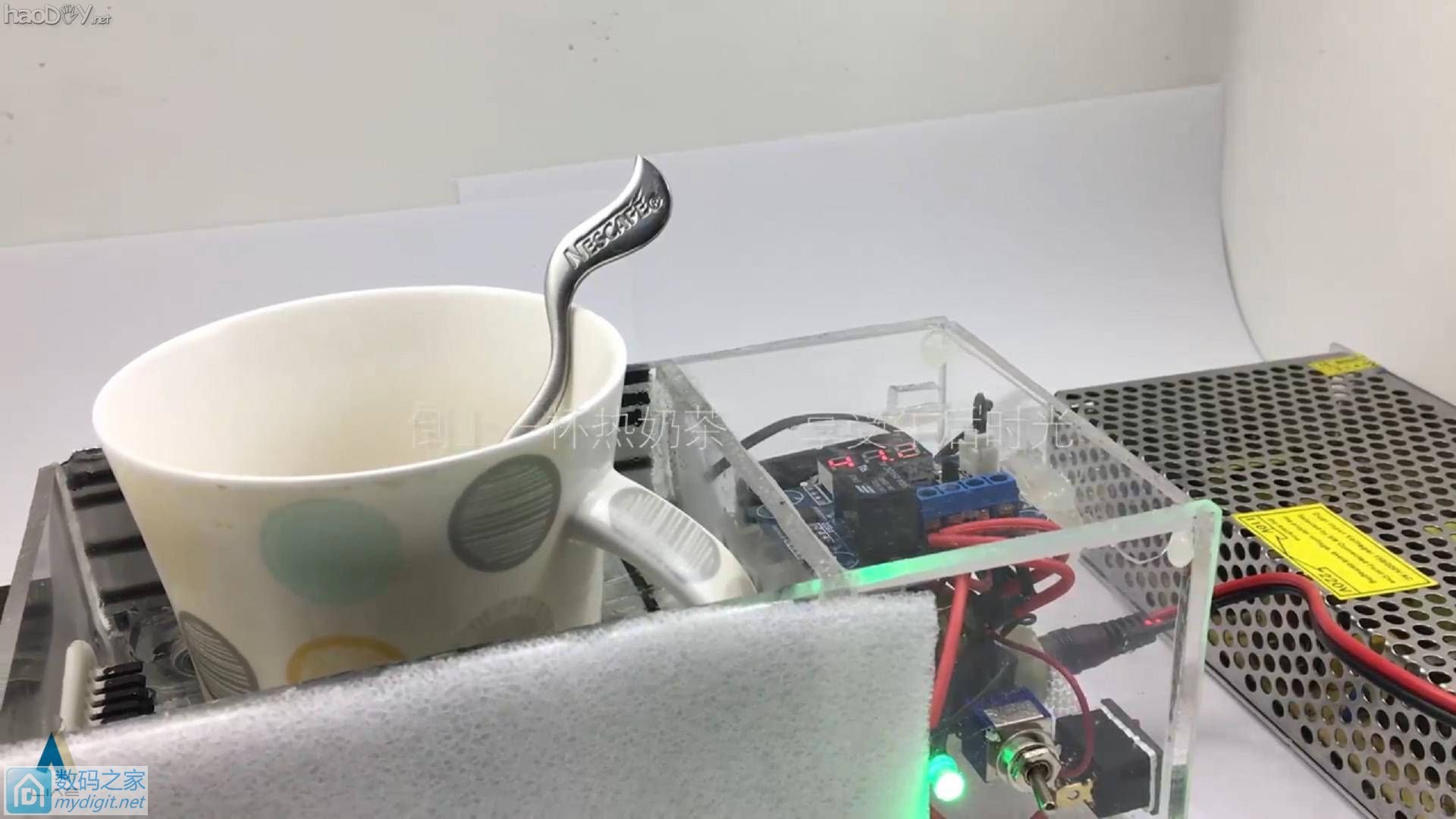

-倒上一杯热奶茶   享受下午的闲暇时光




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）





教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

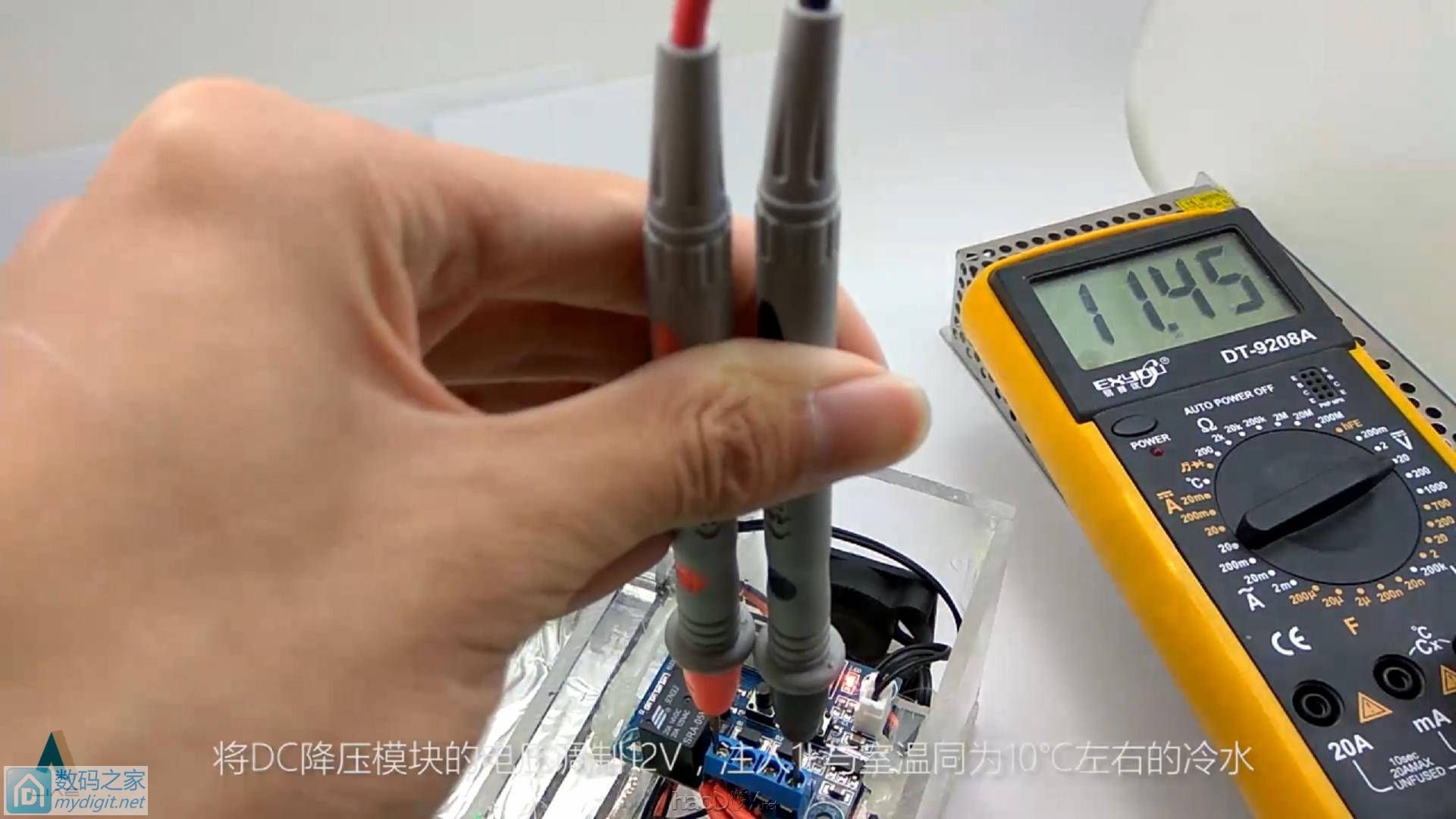

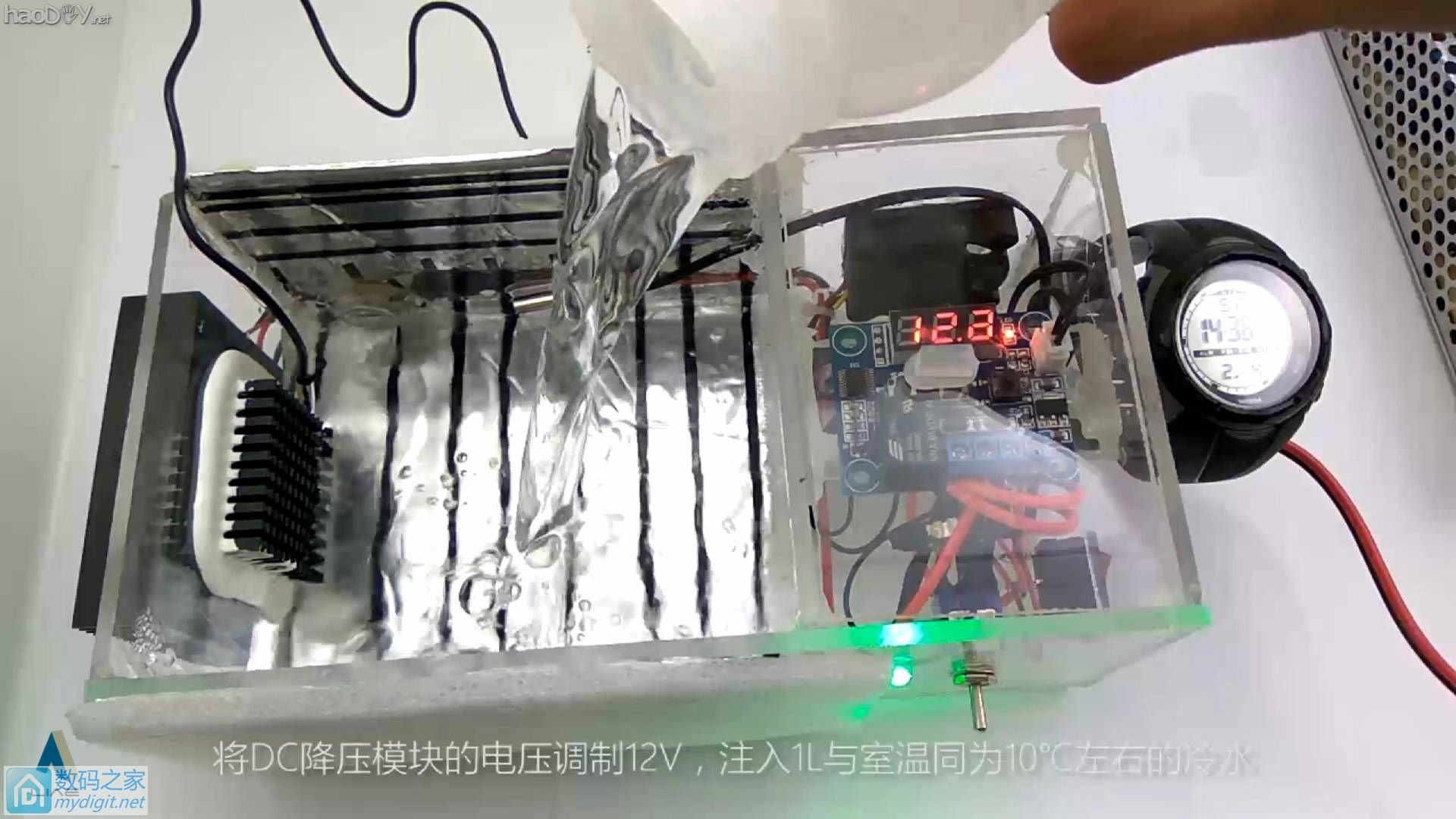

-将DC降压模块的电压调制12V




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

-注入1L与室温同为10℃左右的冷水


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

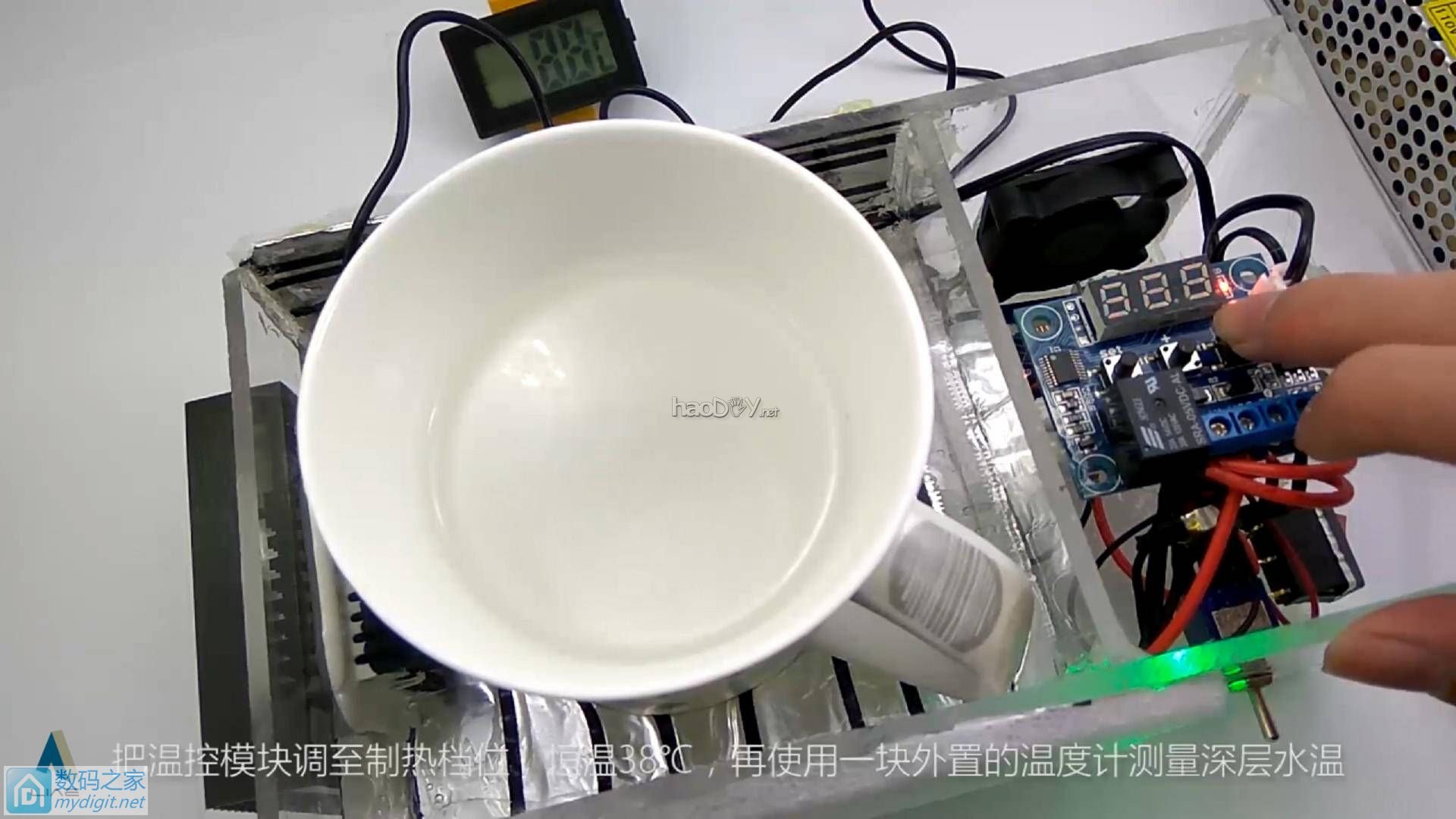

-把温控模块调至制热档位，恒温38℃






教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

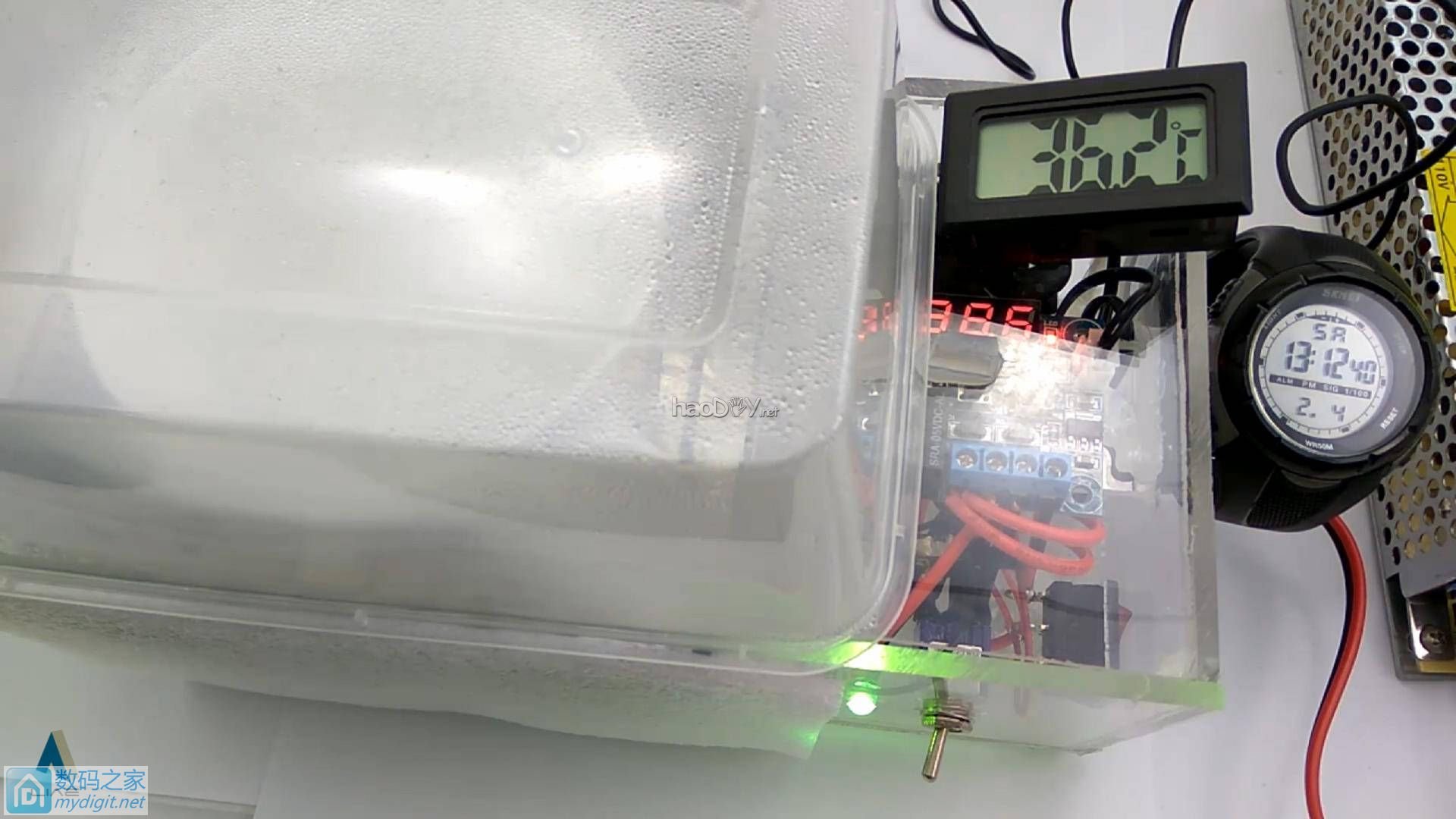

-再使用一块外置的温度计测量深层水温，可以看到在40分钟之后，温度便稳稳地停在了40℃左右，由于水的体积较大升温较慢，但温度上来之后就可以享受一天的热茶了
