教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）(2)

时间:2017-05-16 09:34来源:bbs.mydigit.cn 作者:兔糖 点击: 次

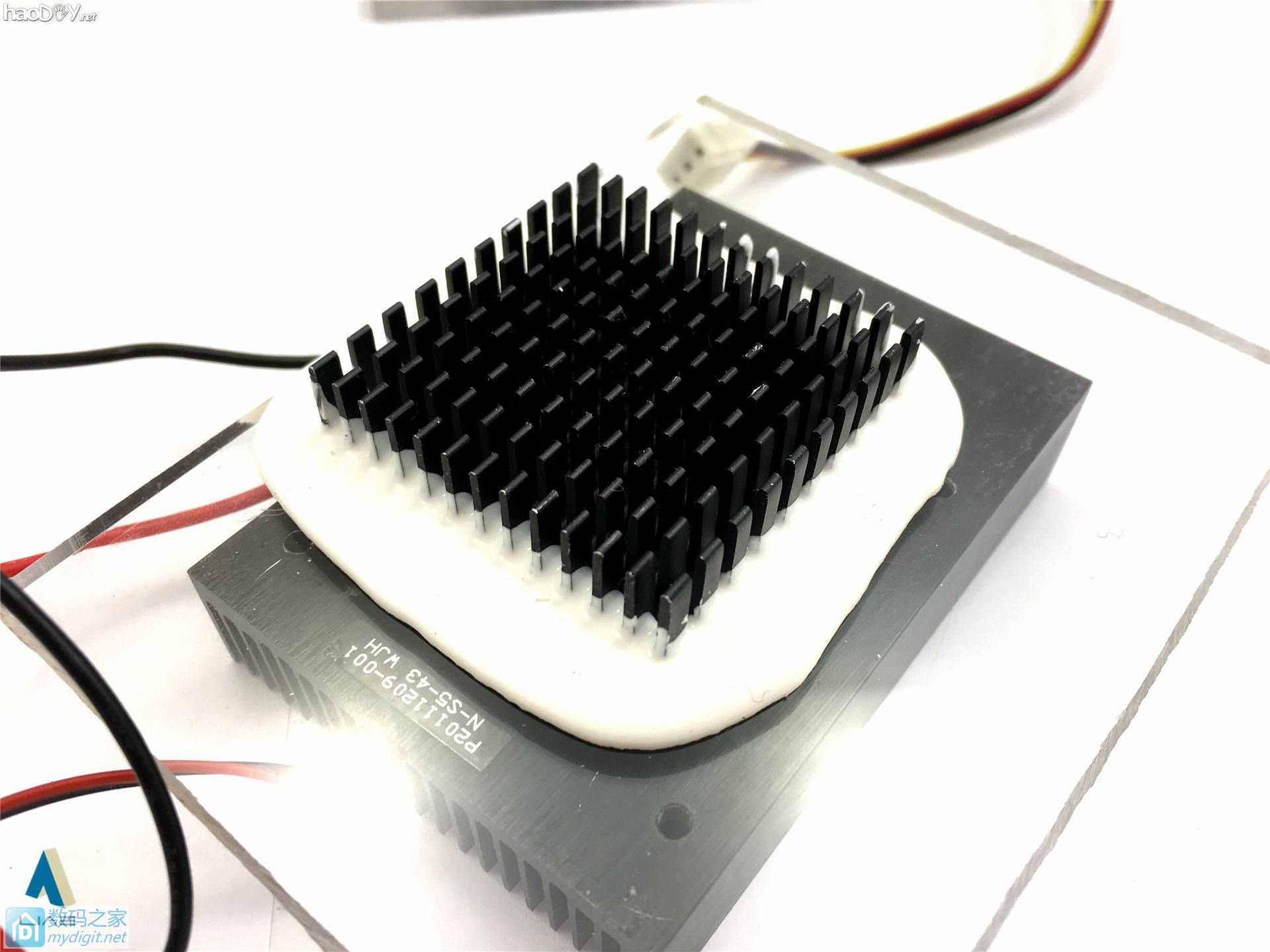

- 终于，外壳制作完成，可以松一口气了，接下去便是组装工作，先从大的部分开始，把制冷片嵌入已经开好的孔内 - 再使用 704和705两种硅橡胶进行导热，密封防水处理，防止出现漏水或制冷片热端温度过高的情况 - 等待


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

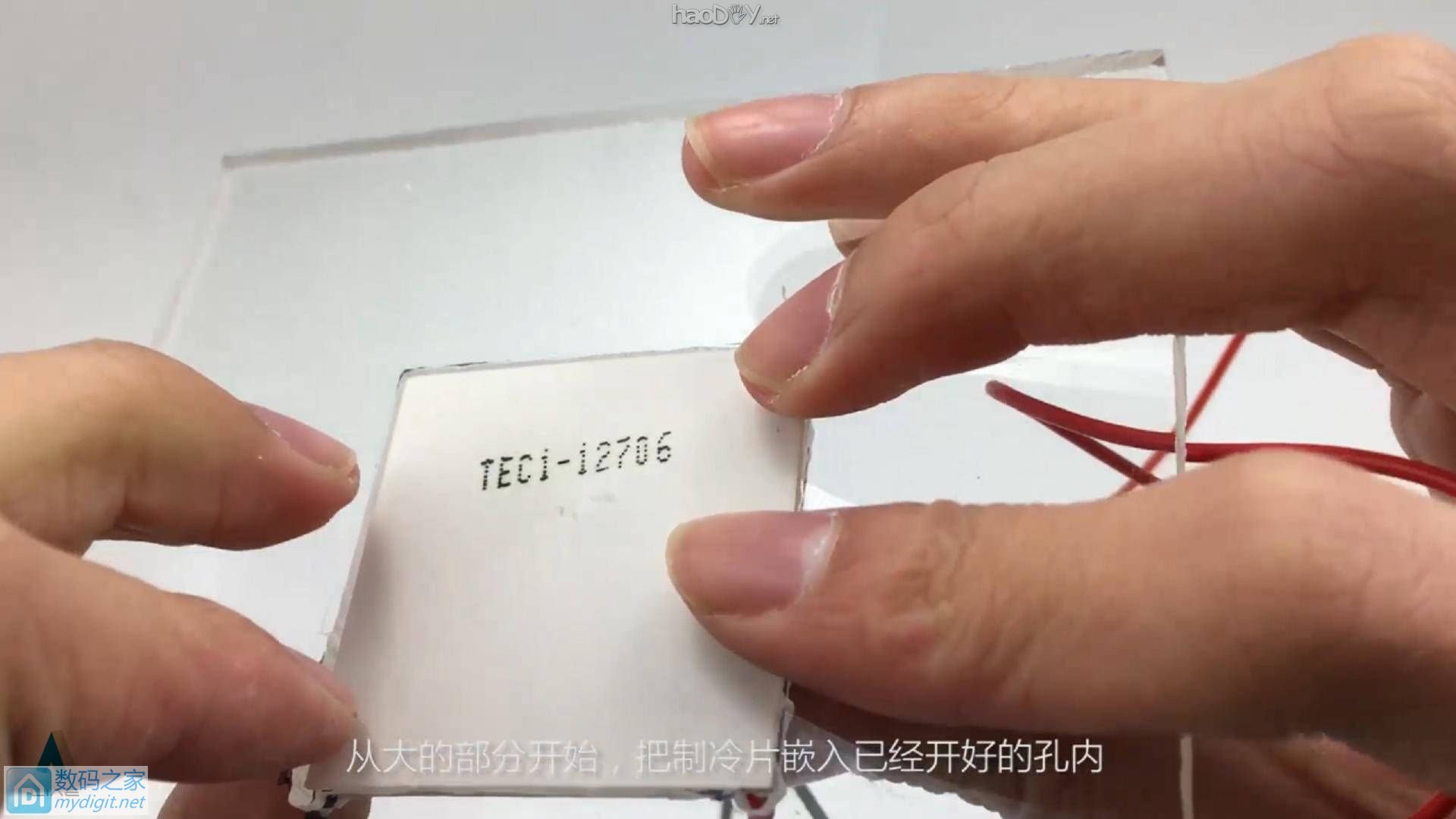

-终于，外壳制作完成，可以松一口气了，接下去便是组装工作，先从大的部分开始，把制冷片嵌入已经开好的孔内




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

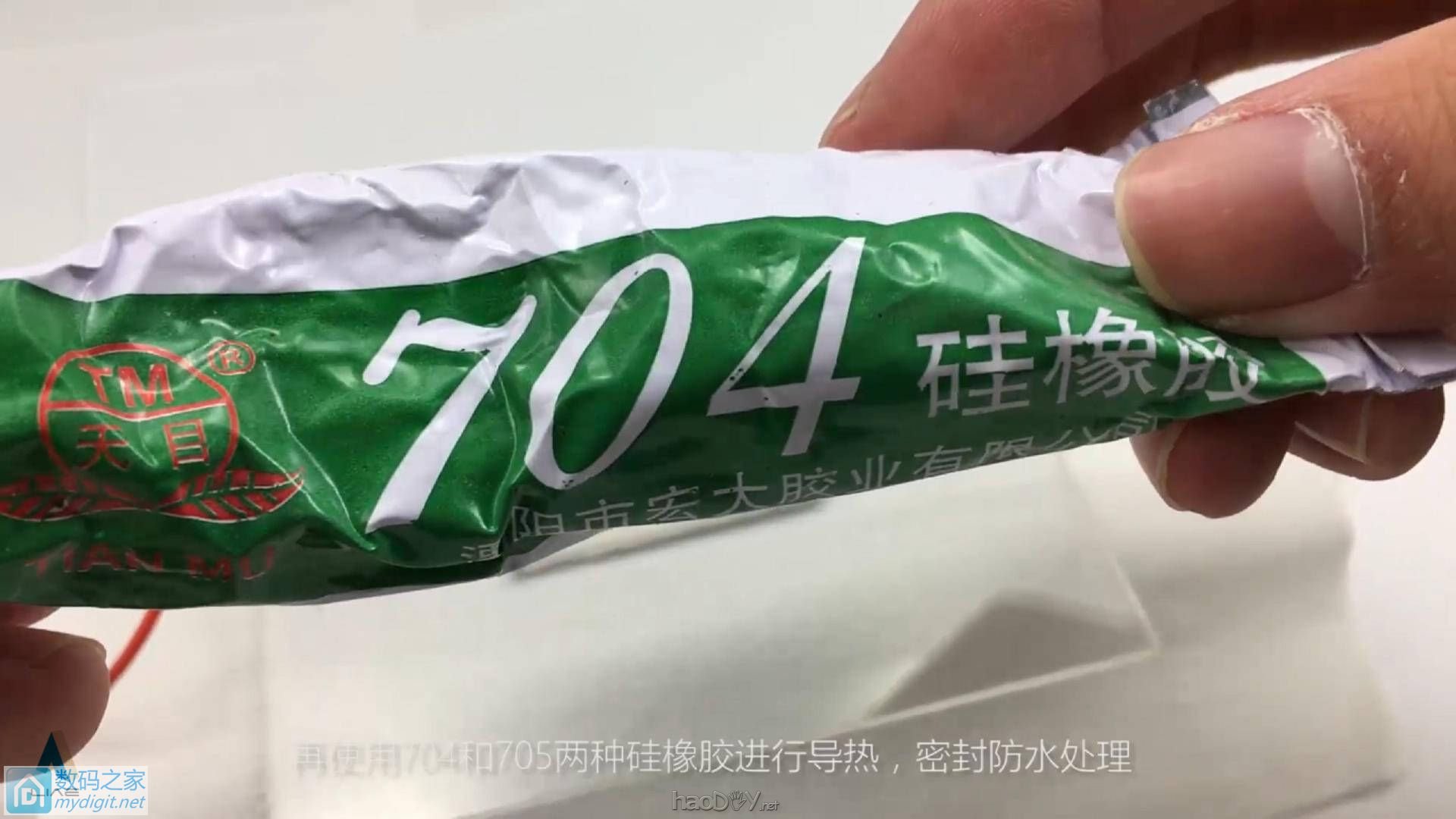

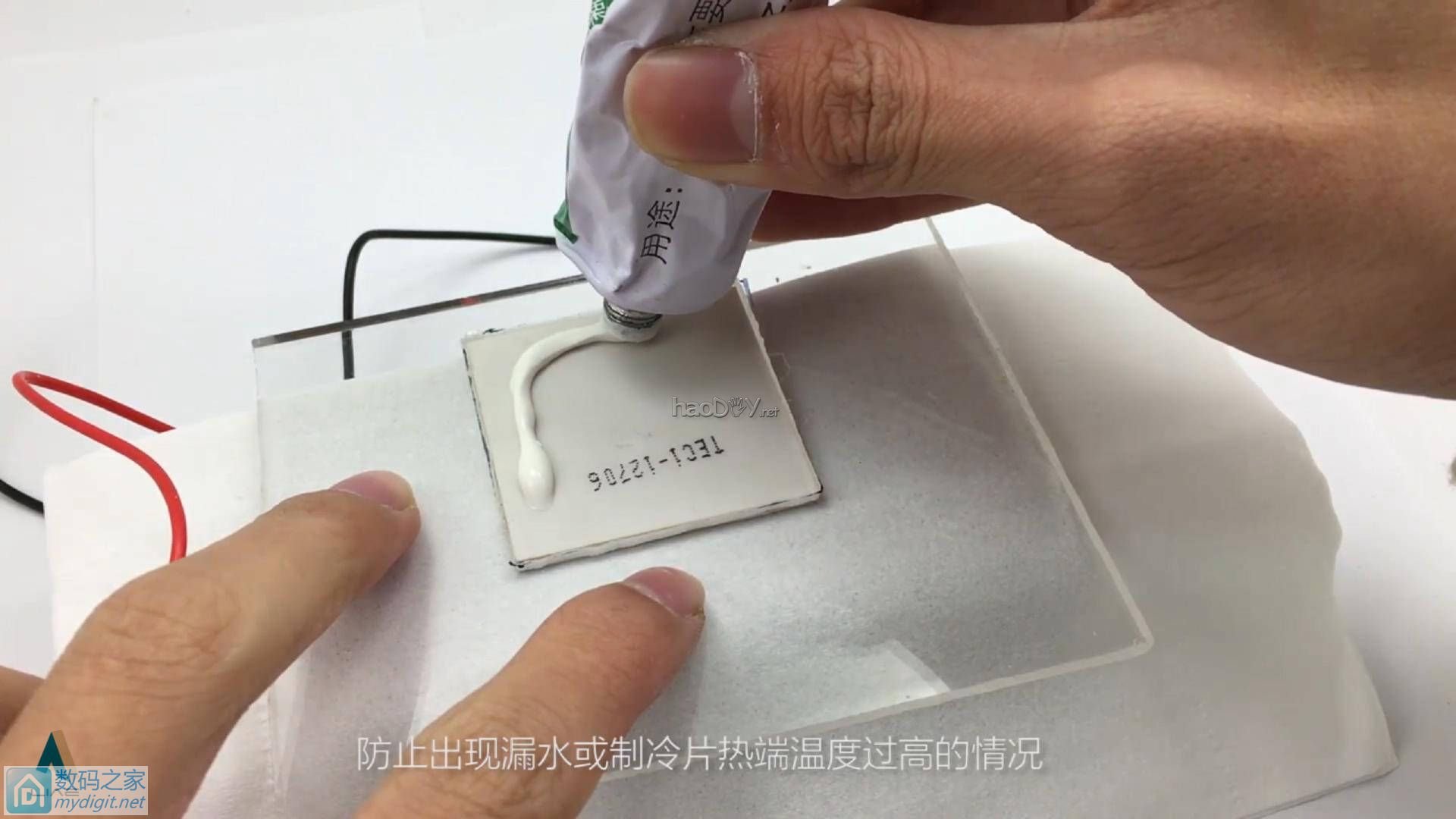

-再使用704和705两种硅橡胶进行导热，密封防水处理，防止出现漏水或制冷片热端温度过高的情况




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

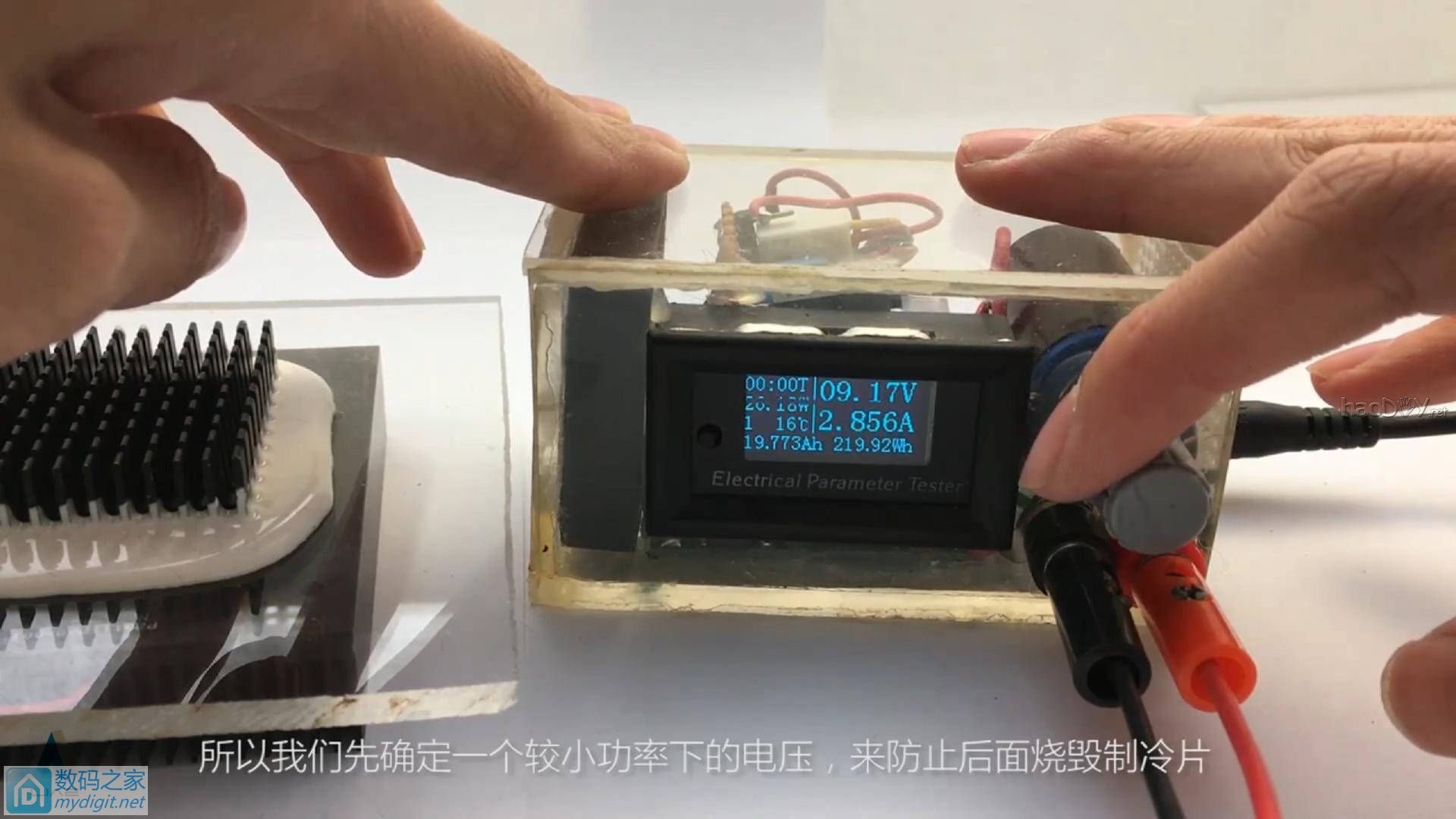

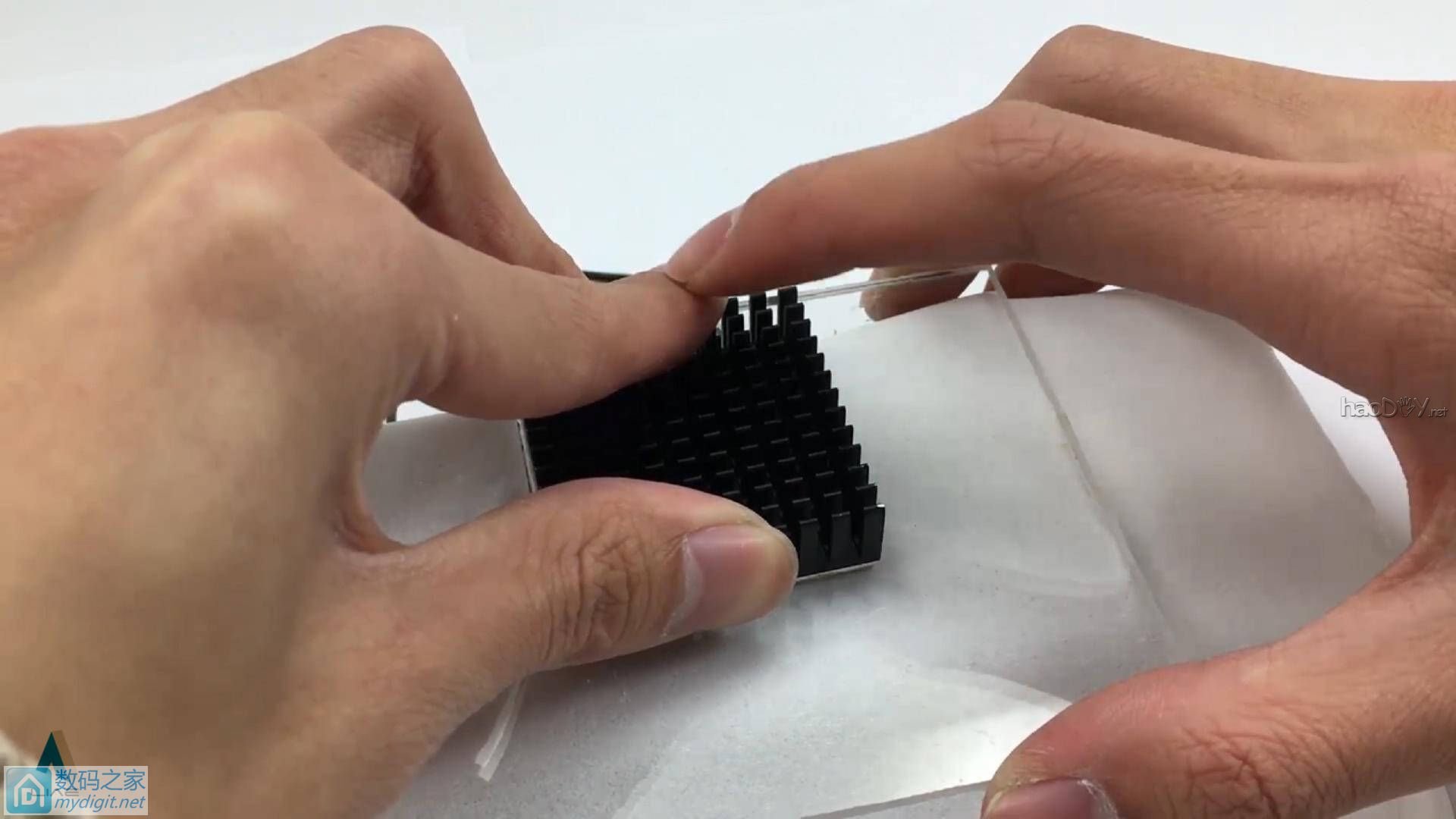

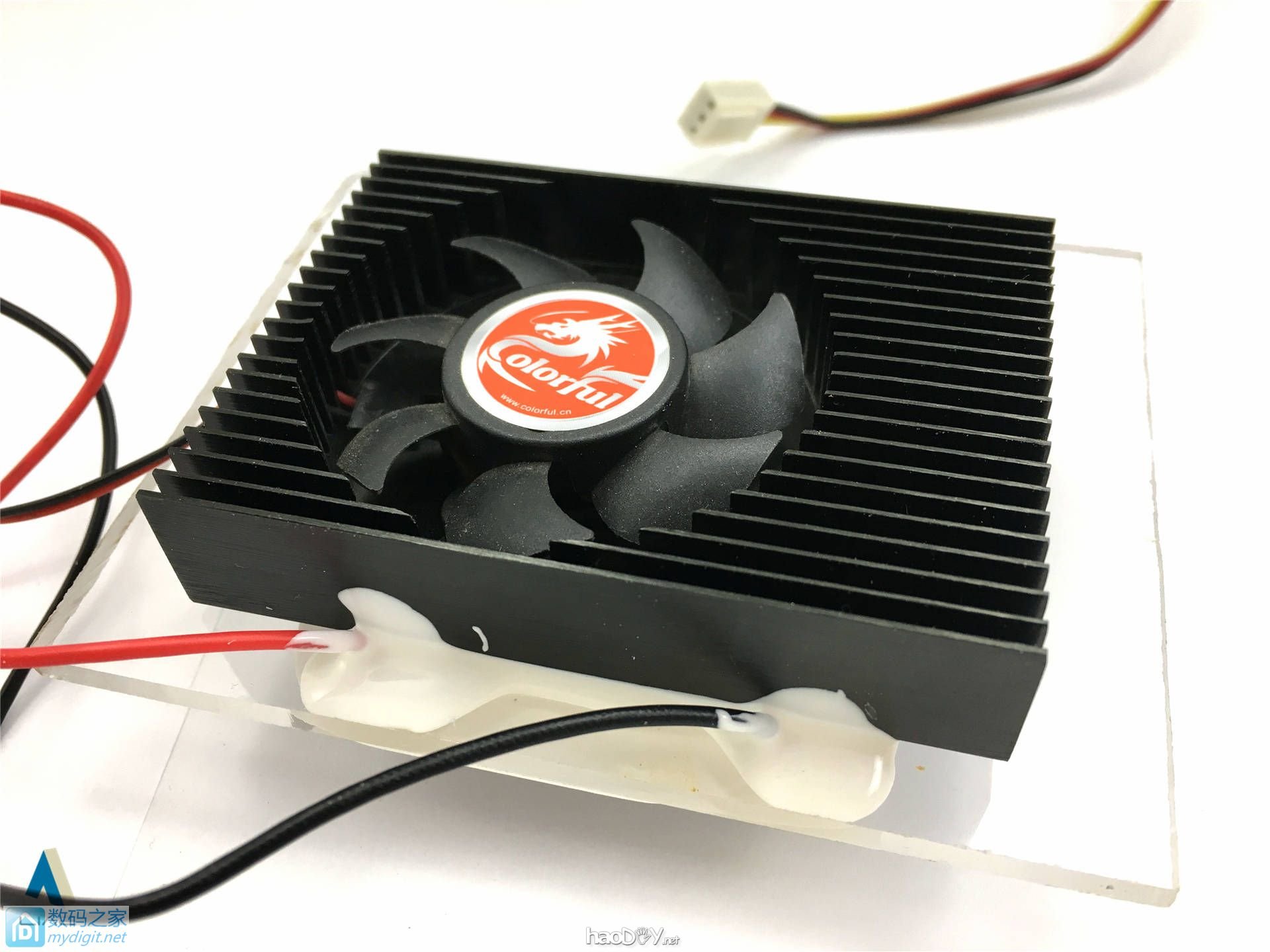

-等待散热器的硅橡胶硬化之后，便可以对制冷片进行测试了，由于还没有浸入水中，所以我们先确定一个较小功率下的电压，来防止后面烧毁制冷片




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）







教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

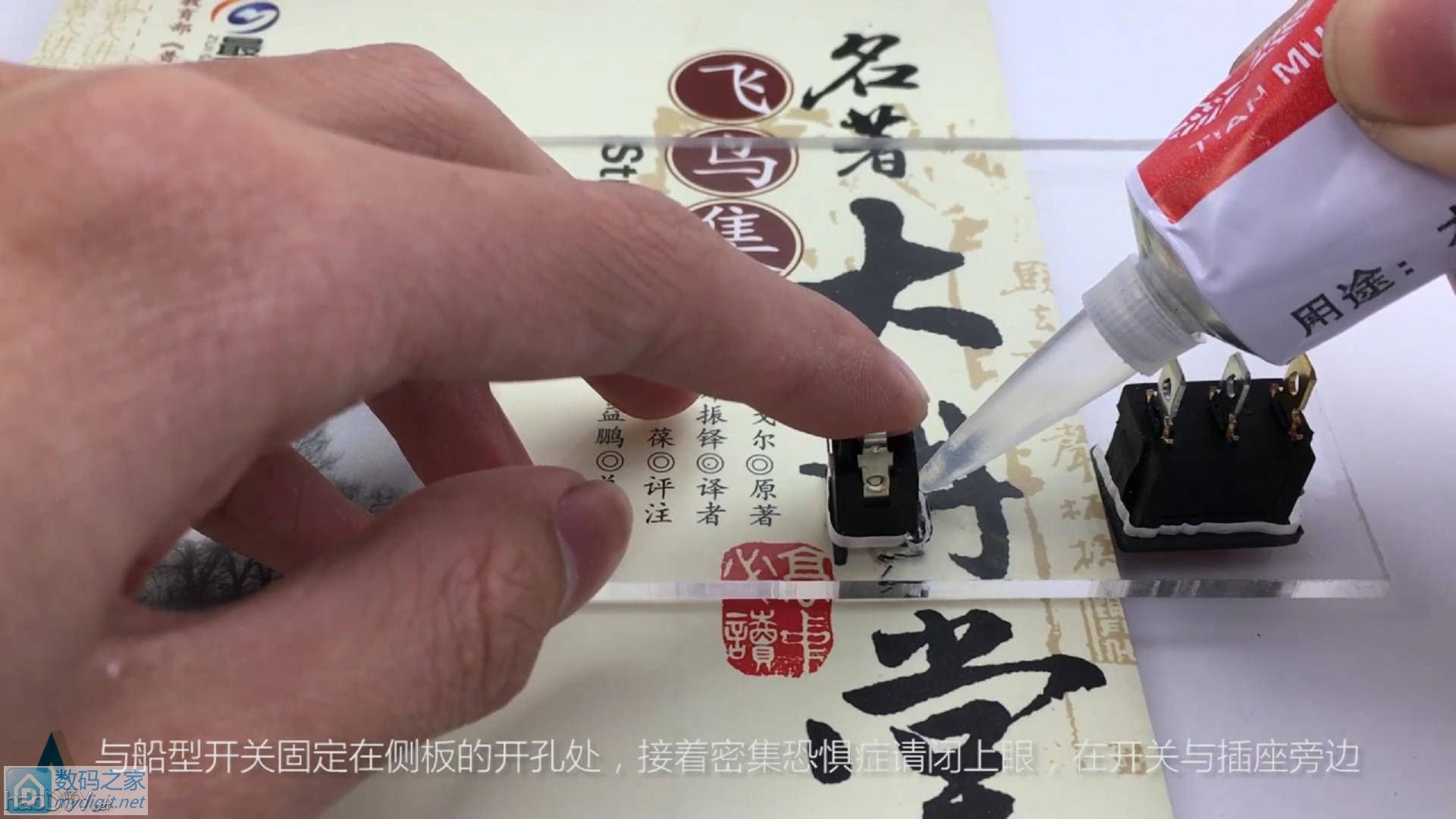

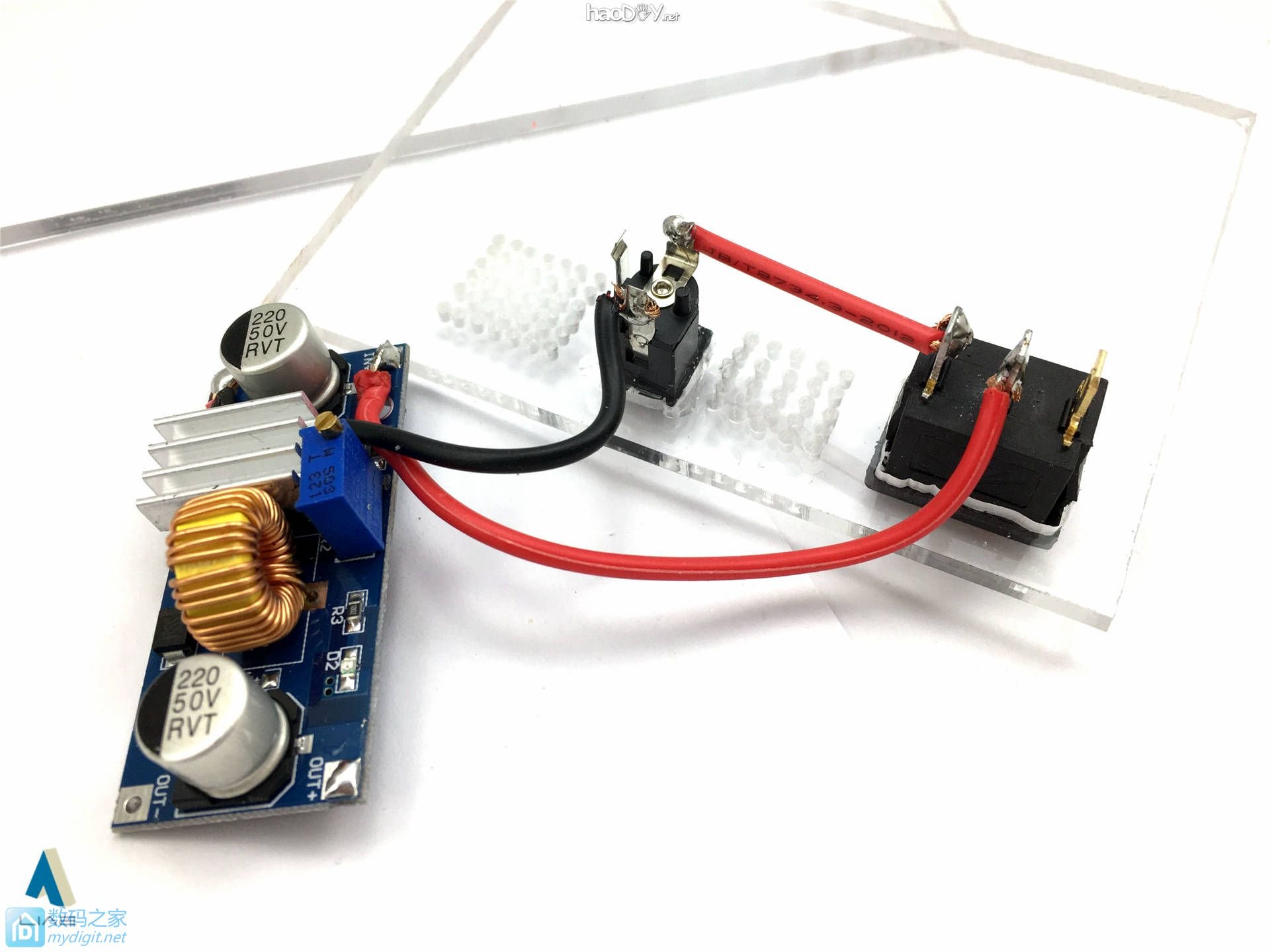

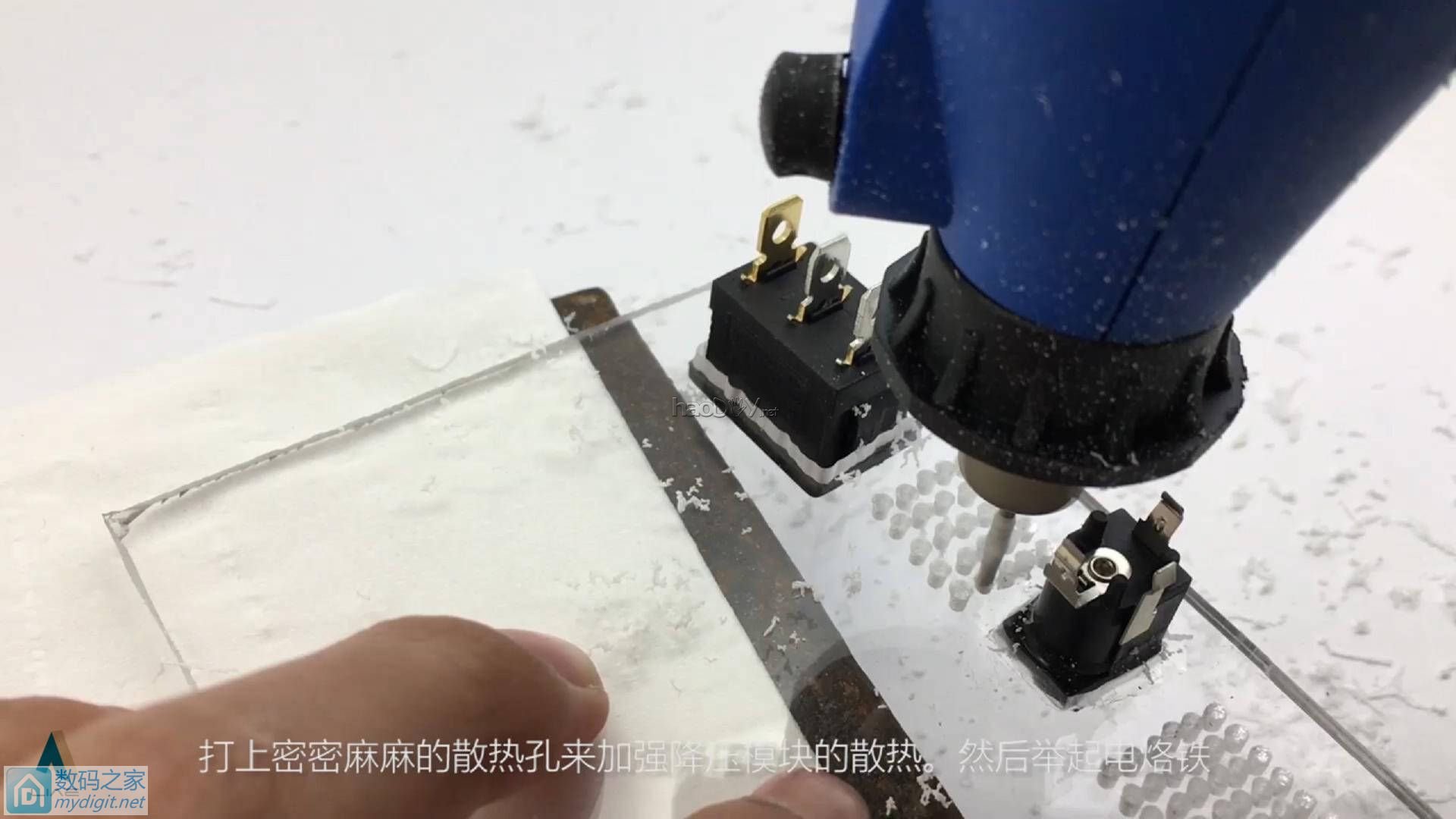

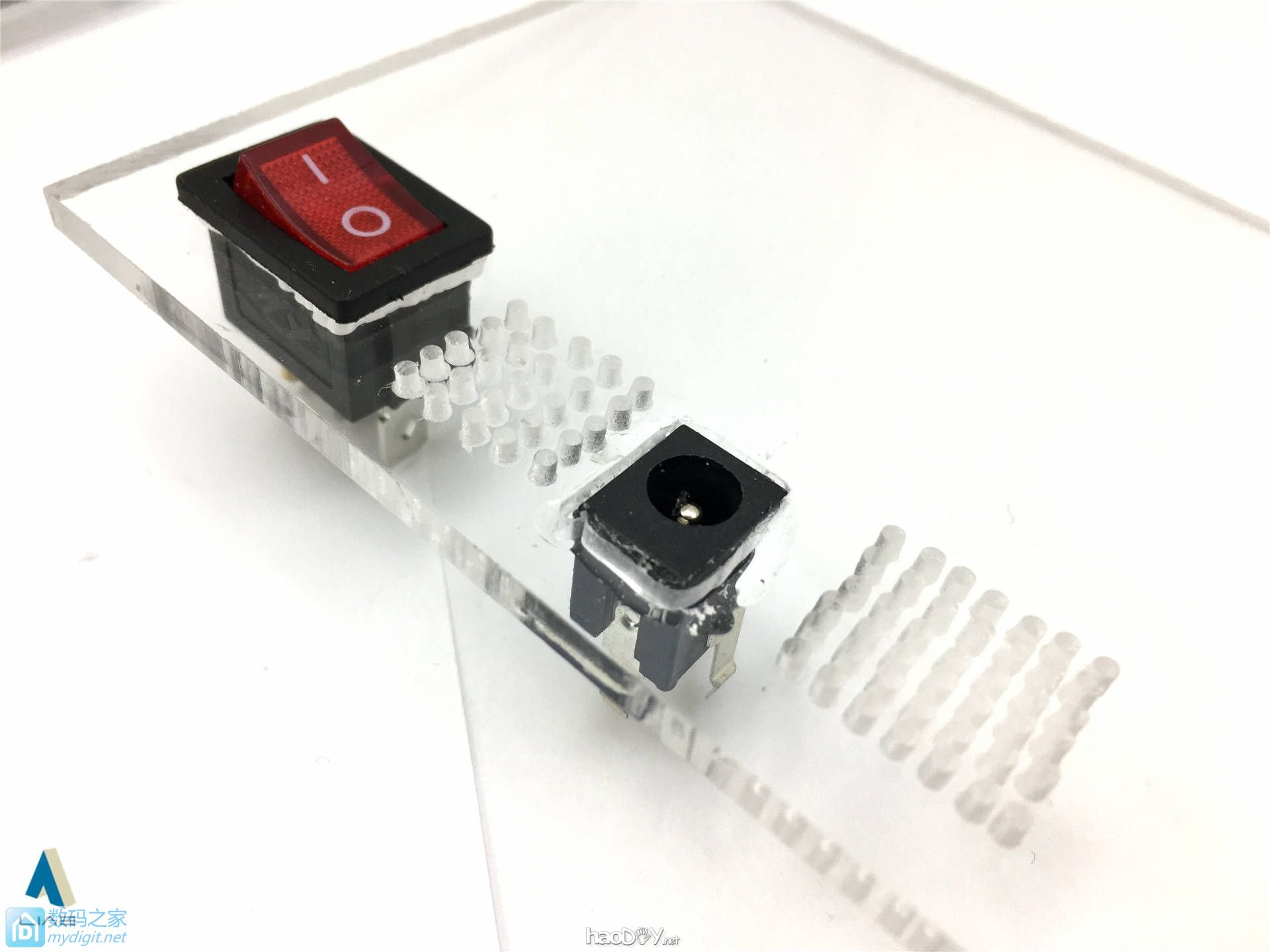

-接着密集恐惧症请闭上眼，在开关与插座旁边打上密密麻麻的散热孔来加强降压模块的散热




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

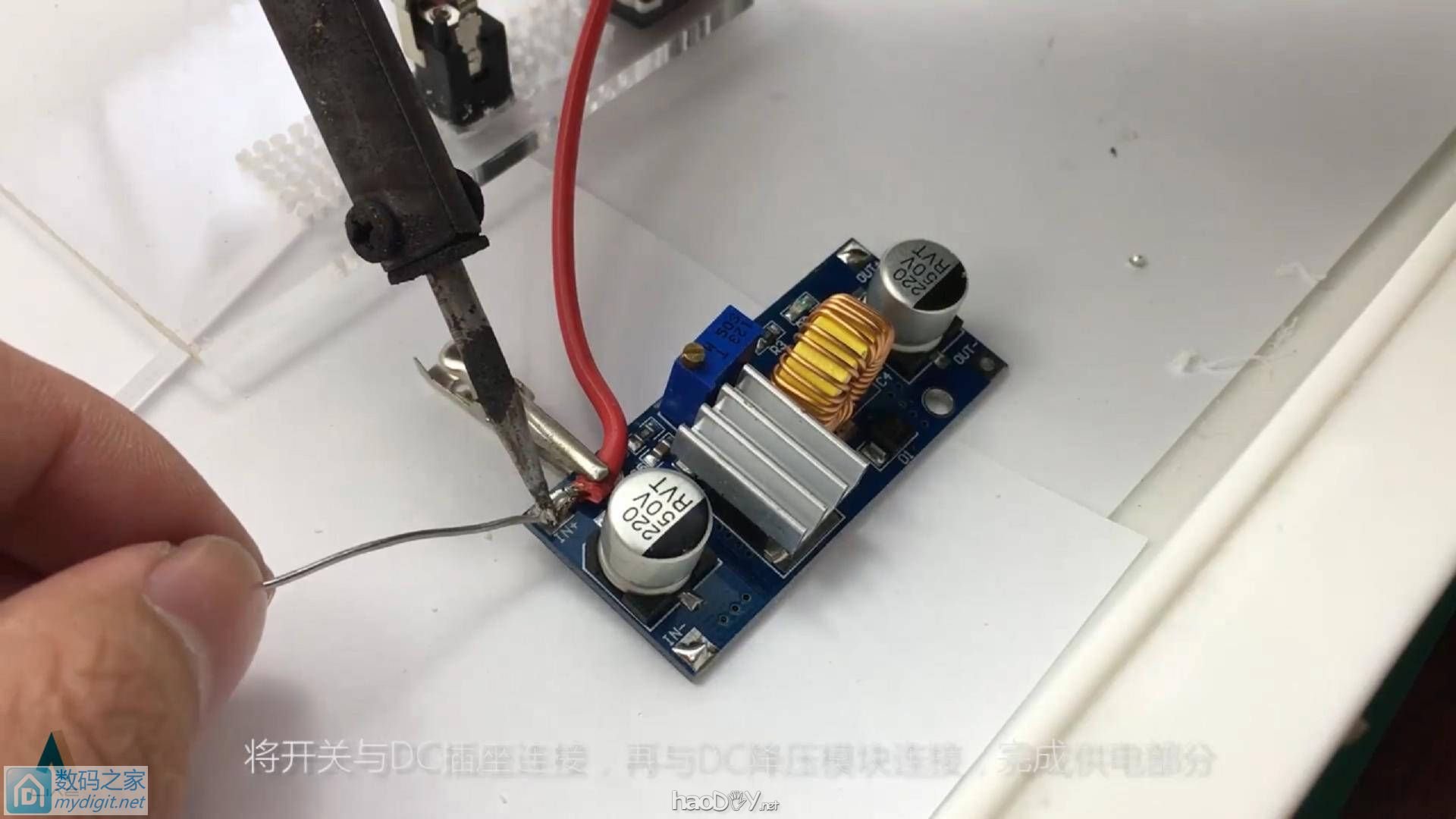

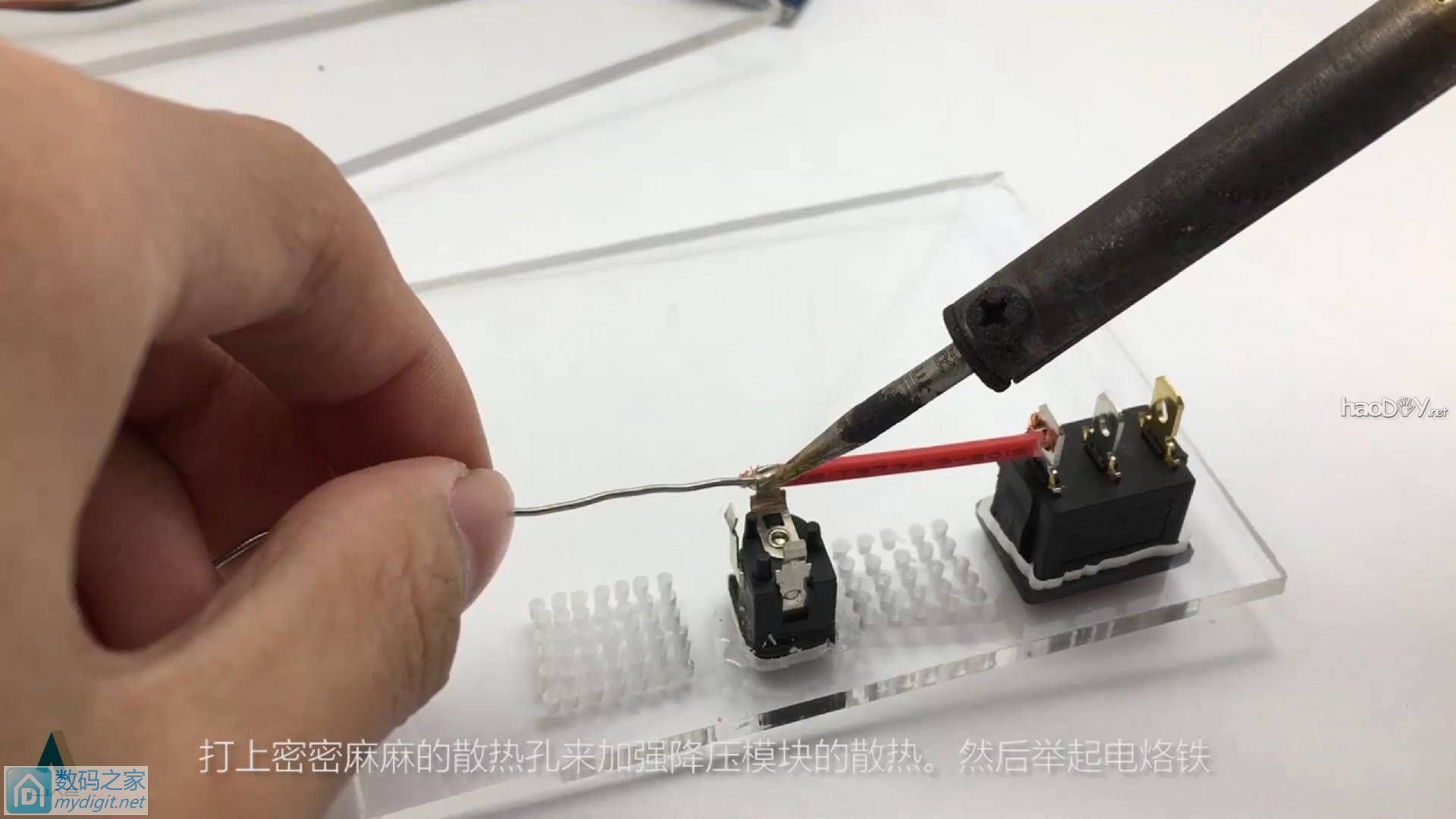

-然后举起电烙铁，将开关与DC插座连接，再与DC降压模块连接，完成供电部分






教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

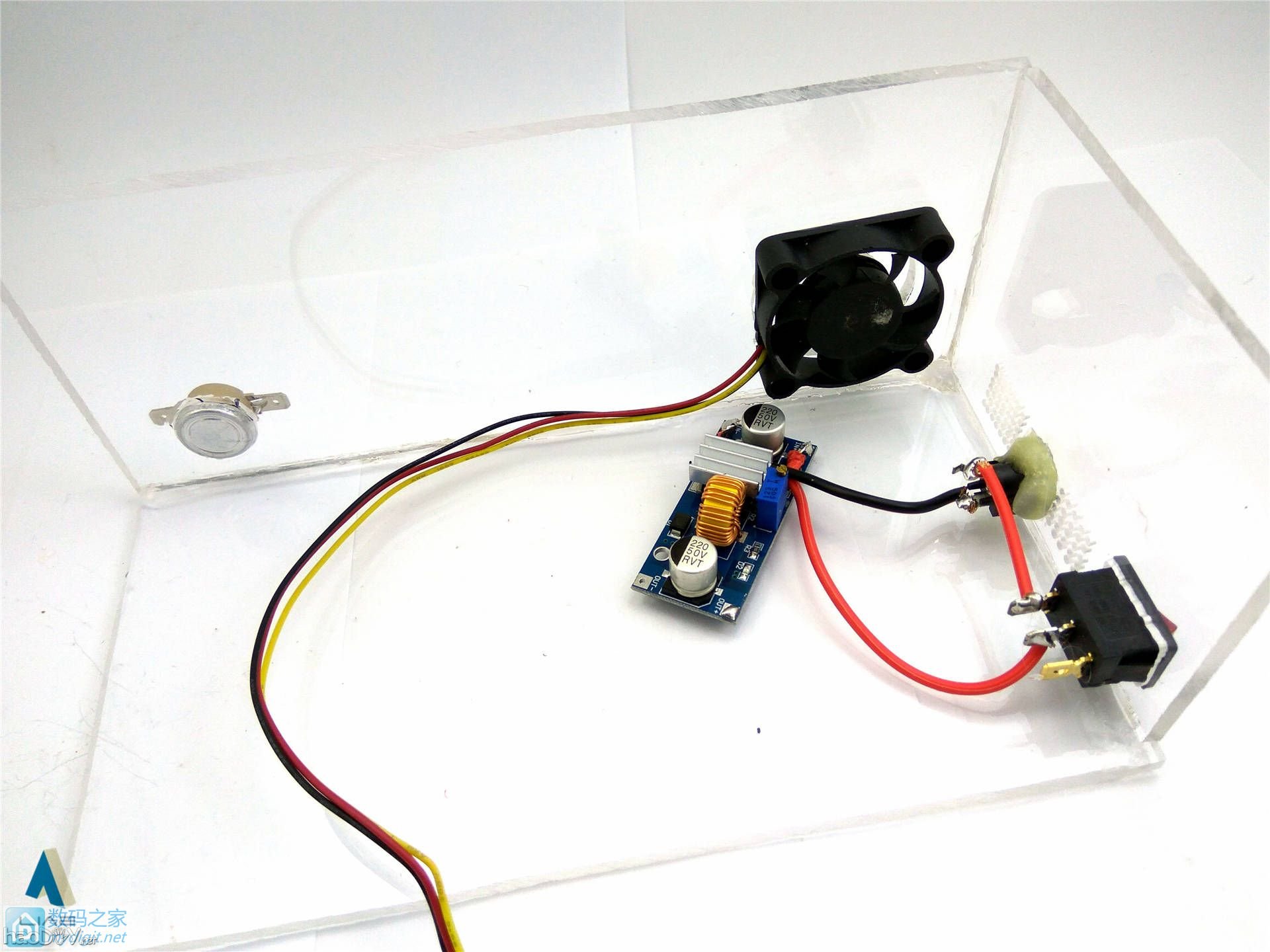

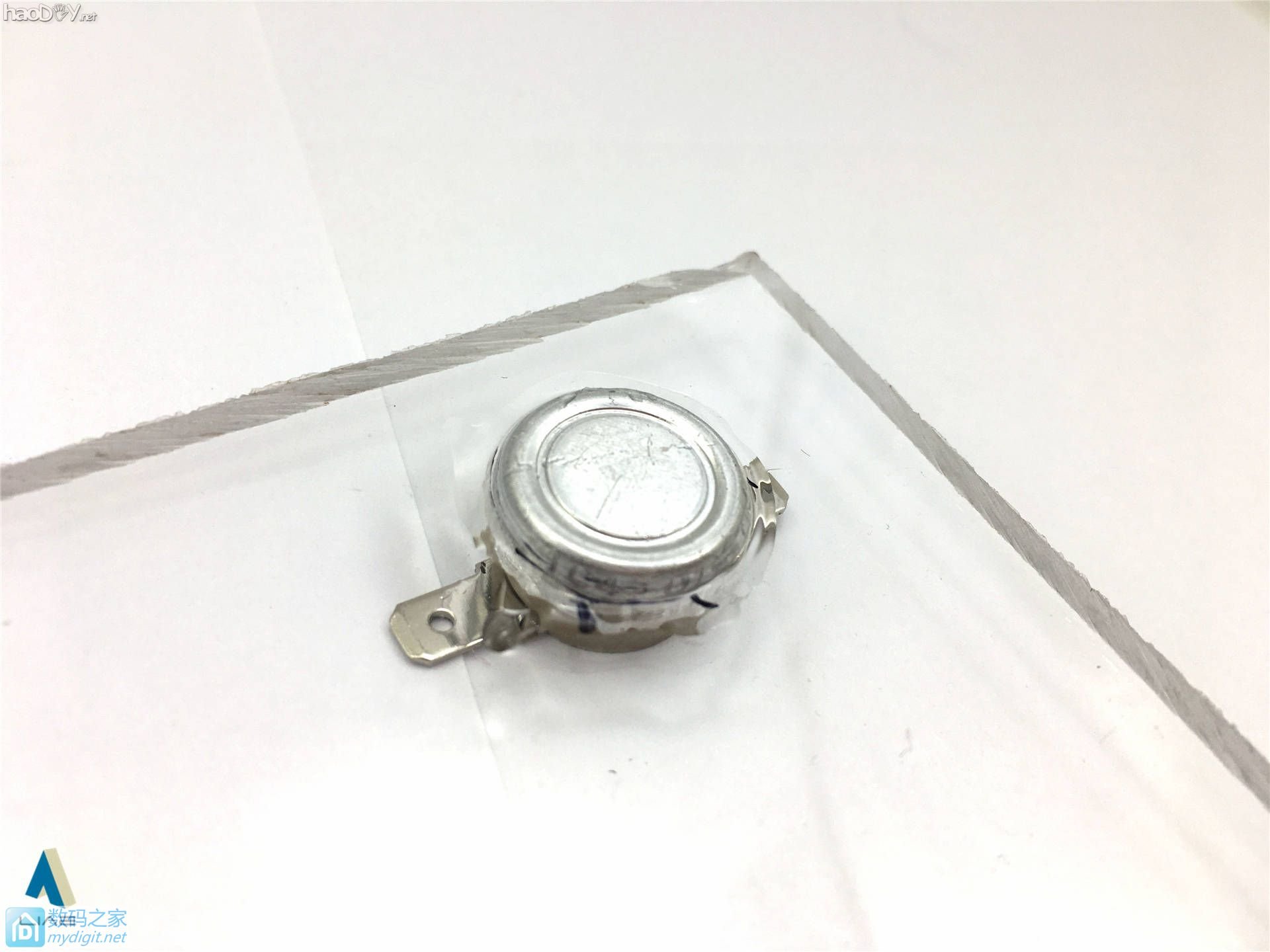

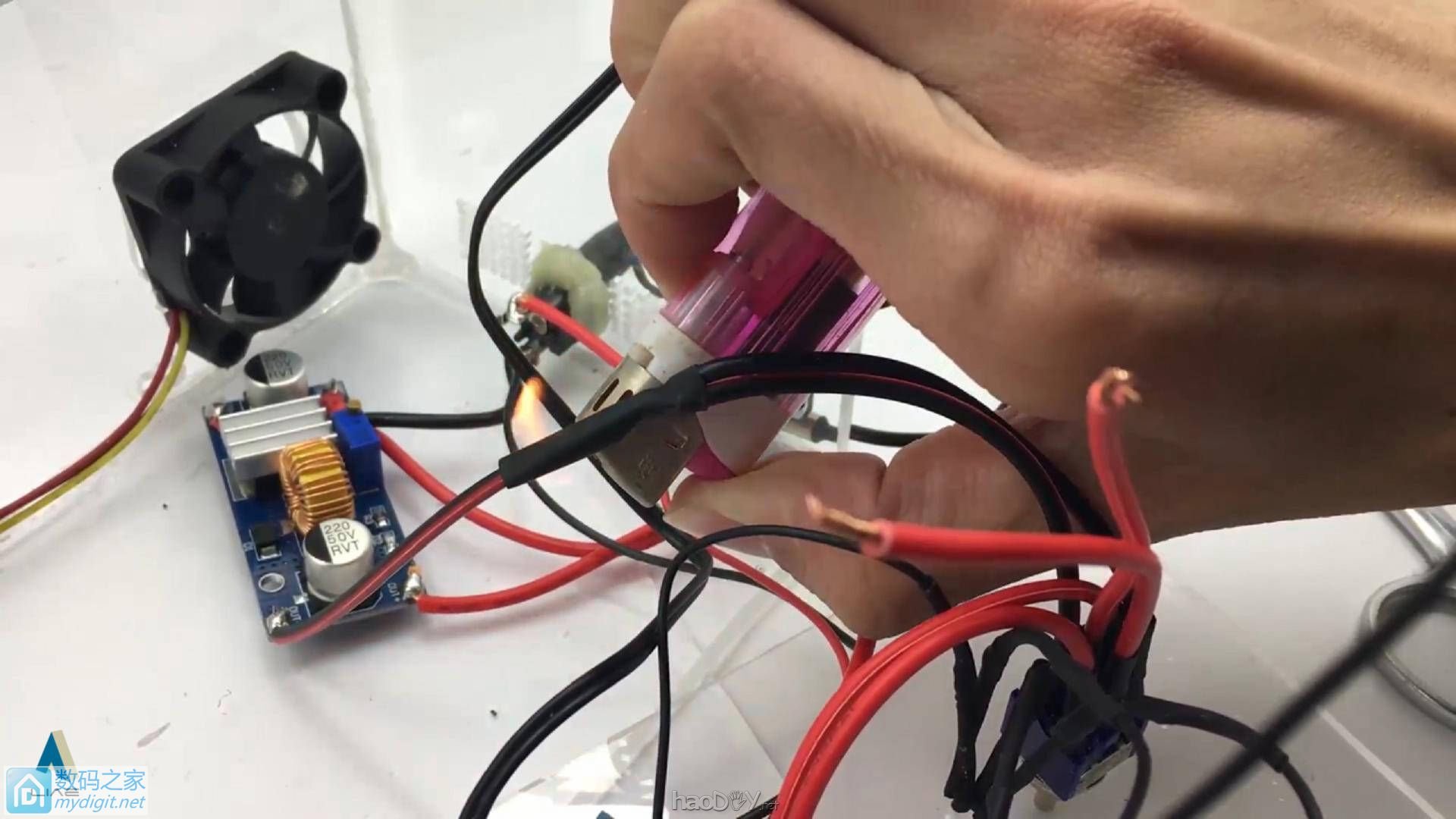

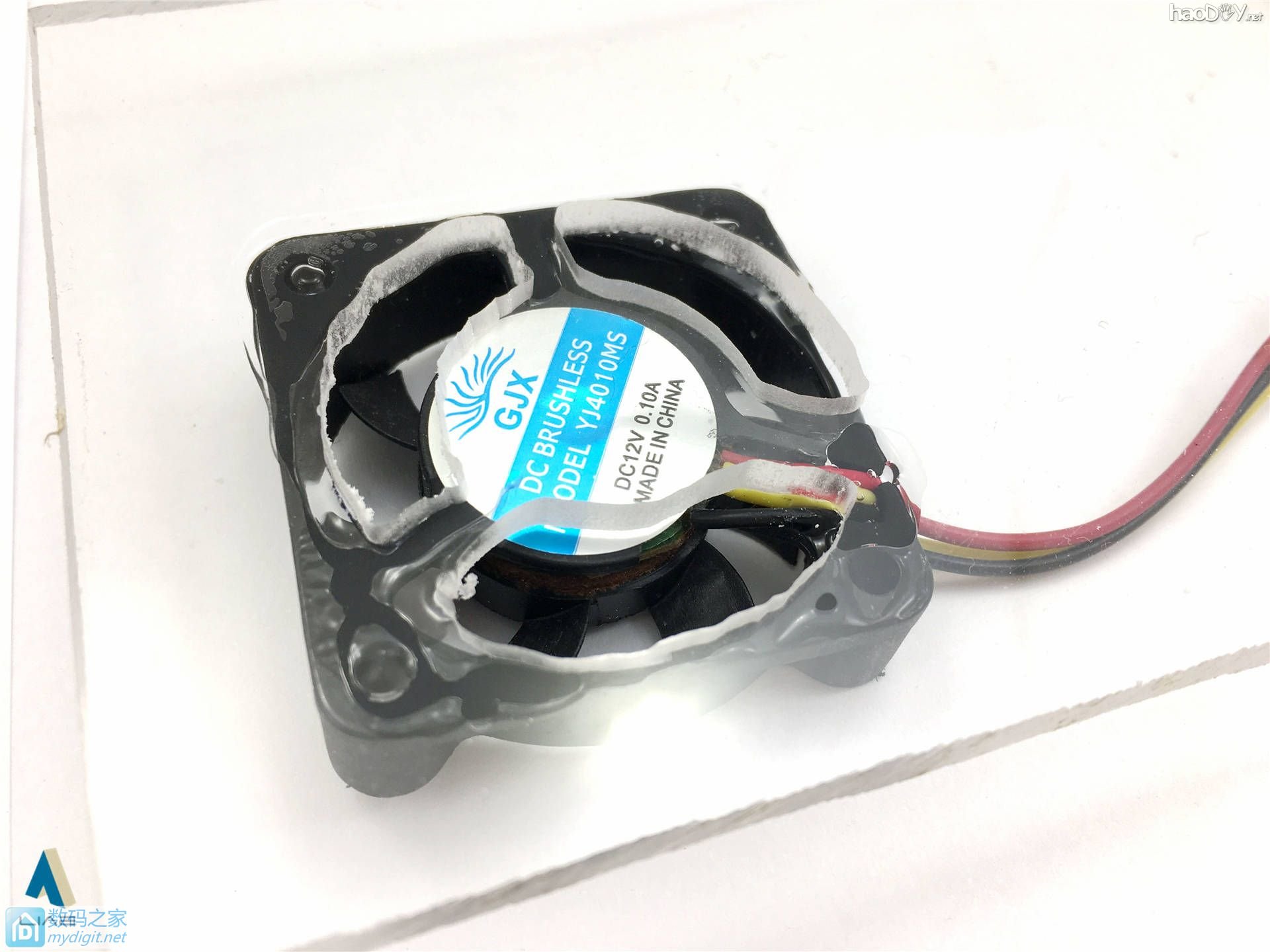

-把后侧的风扇和温度保护用硅橡胶黏贴上去

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

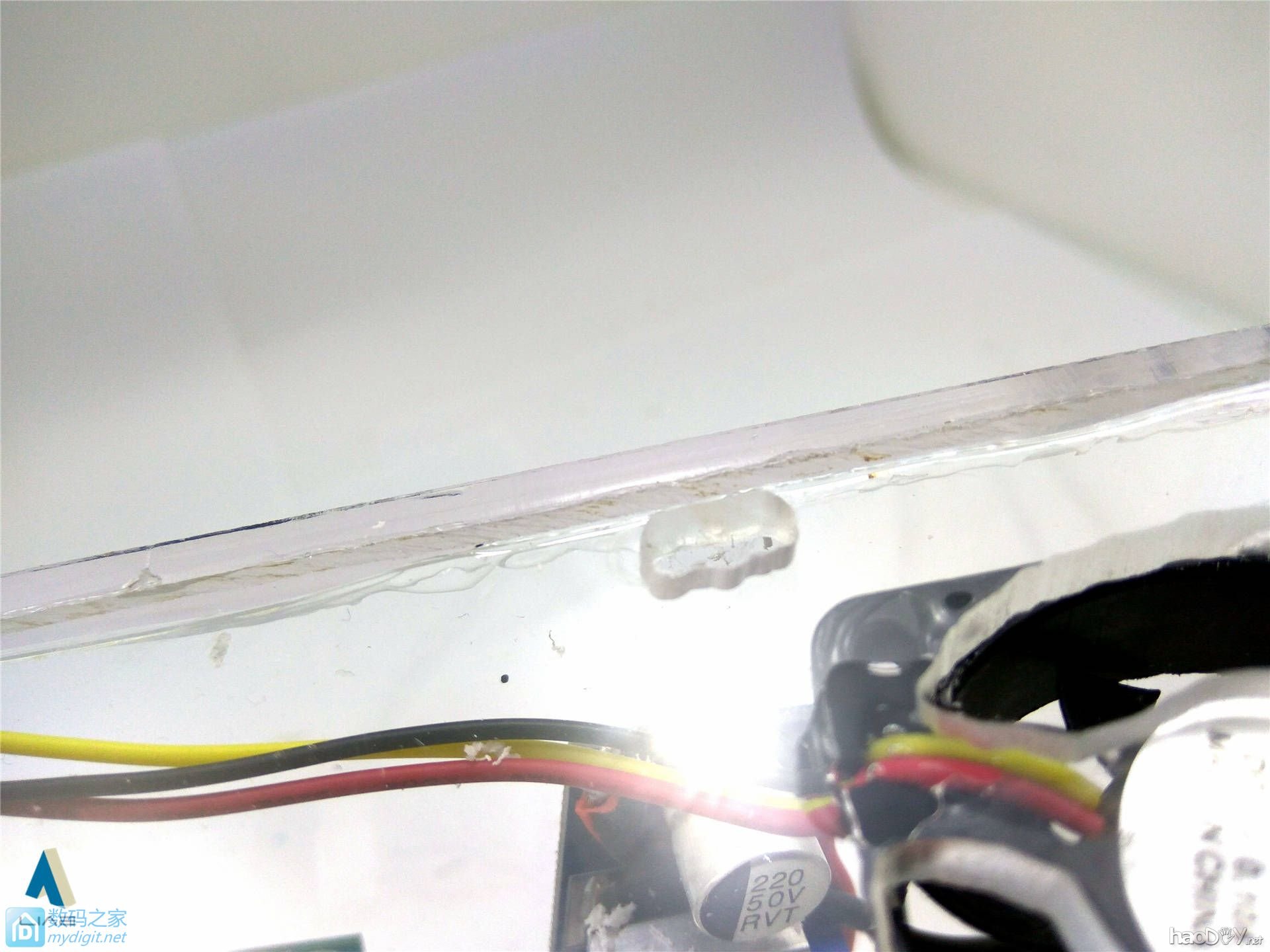

-接着可以先使用705硅橡胶完成一部分的亚克力外壳黏贴，注意胶层一定要厚，不要心疼胶水，不然后面漏水就麻烦了。


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

-等待一个晚上之后胶层就会完全固化




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

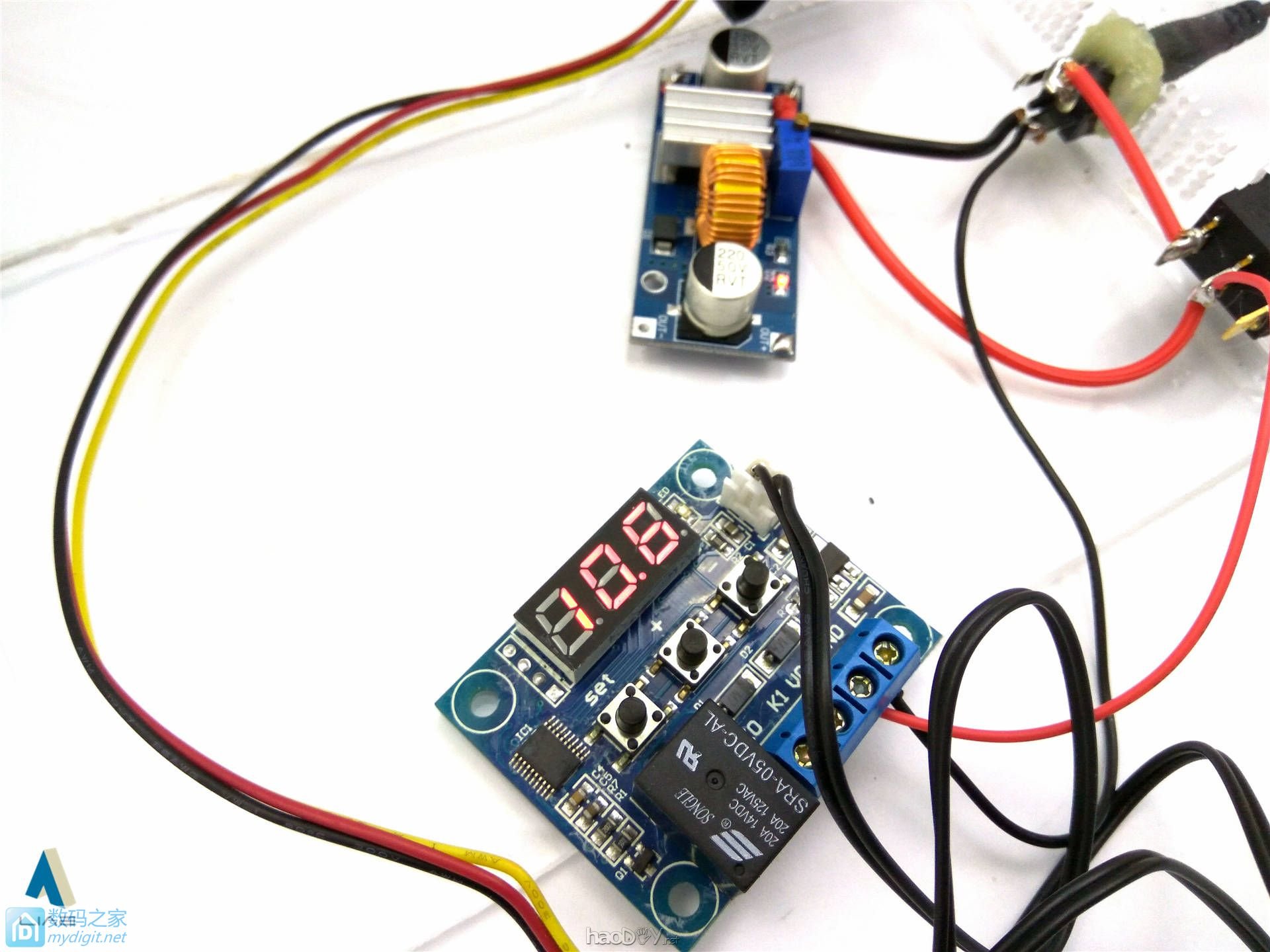

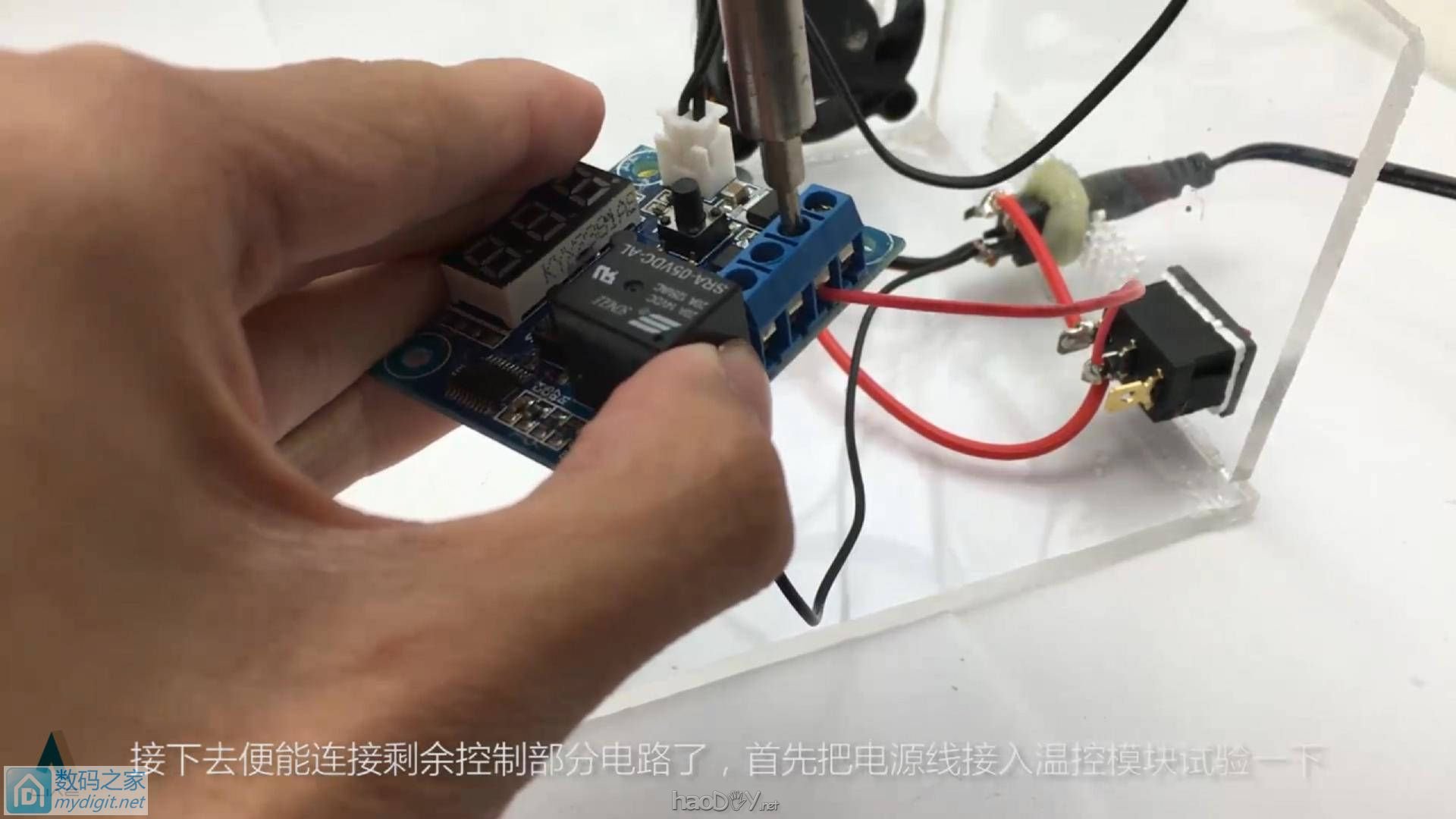

-接下去便能连接剩余控制部分电路了，首先把电源线接入温控模块试验一下，因为继电器暂时不会吸合，所以先用12V直连测试（其实是忘了（/TДT)/）

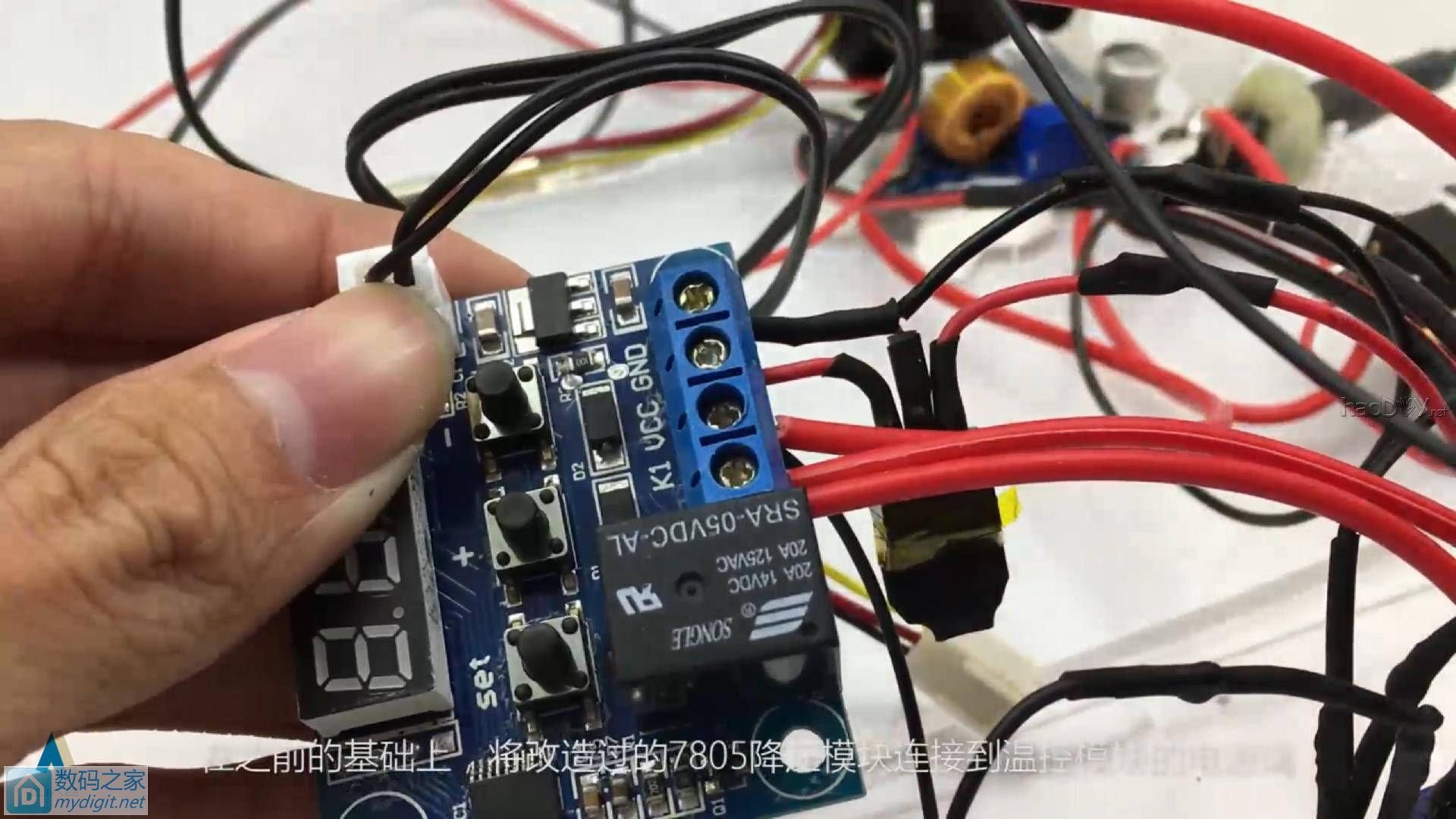

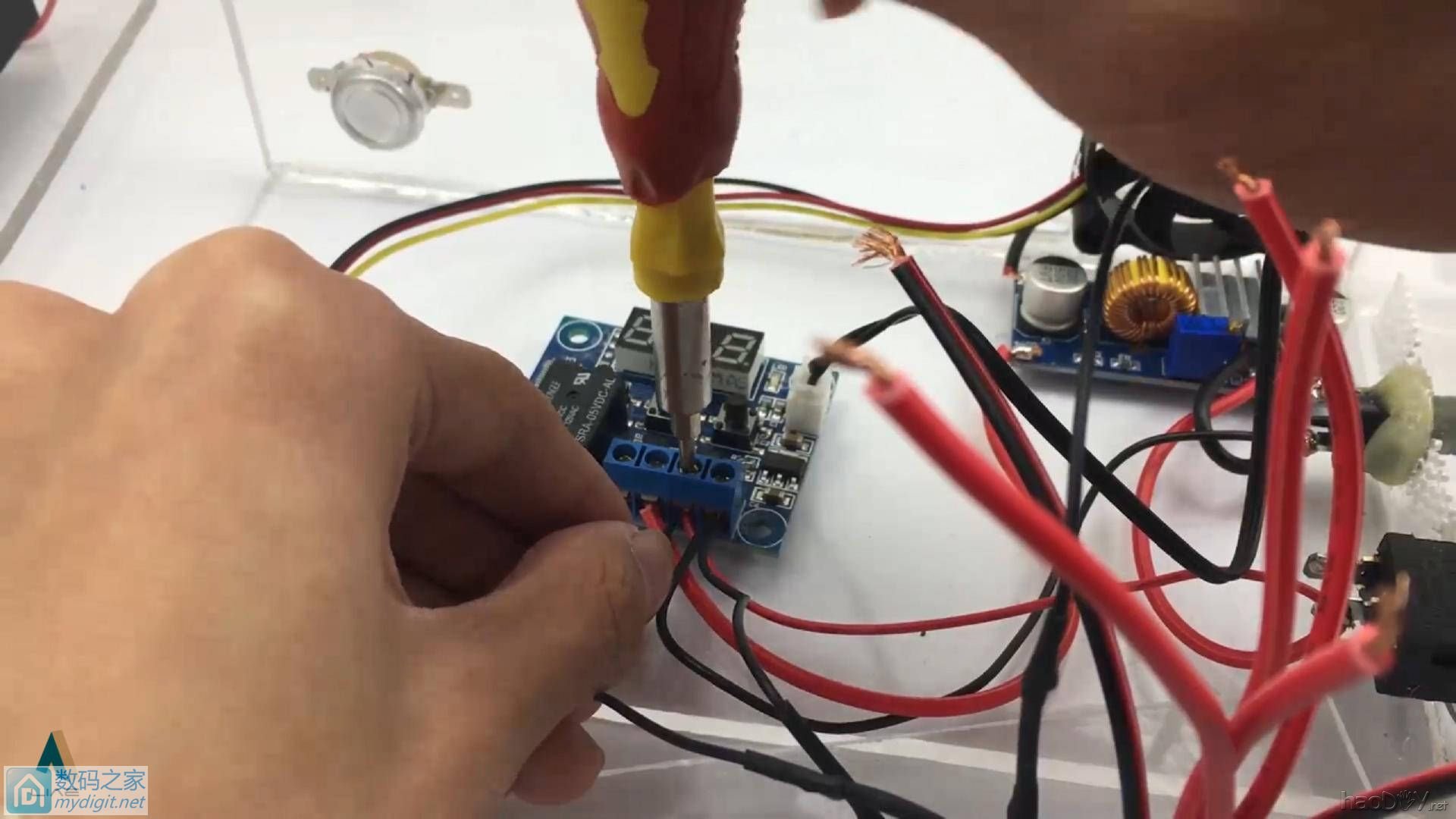

-用手捏住温控板的探头，确认其能够正常工作。然后把DC降压模块的输出端接入温控板的继电器端。





教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

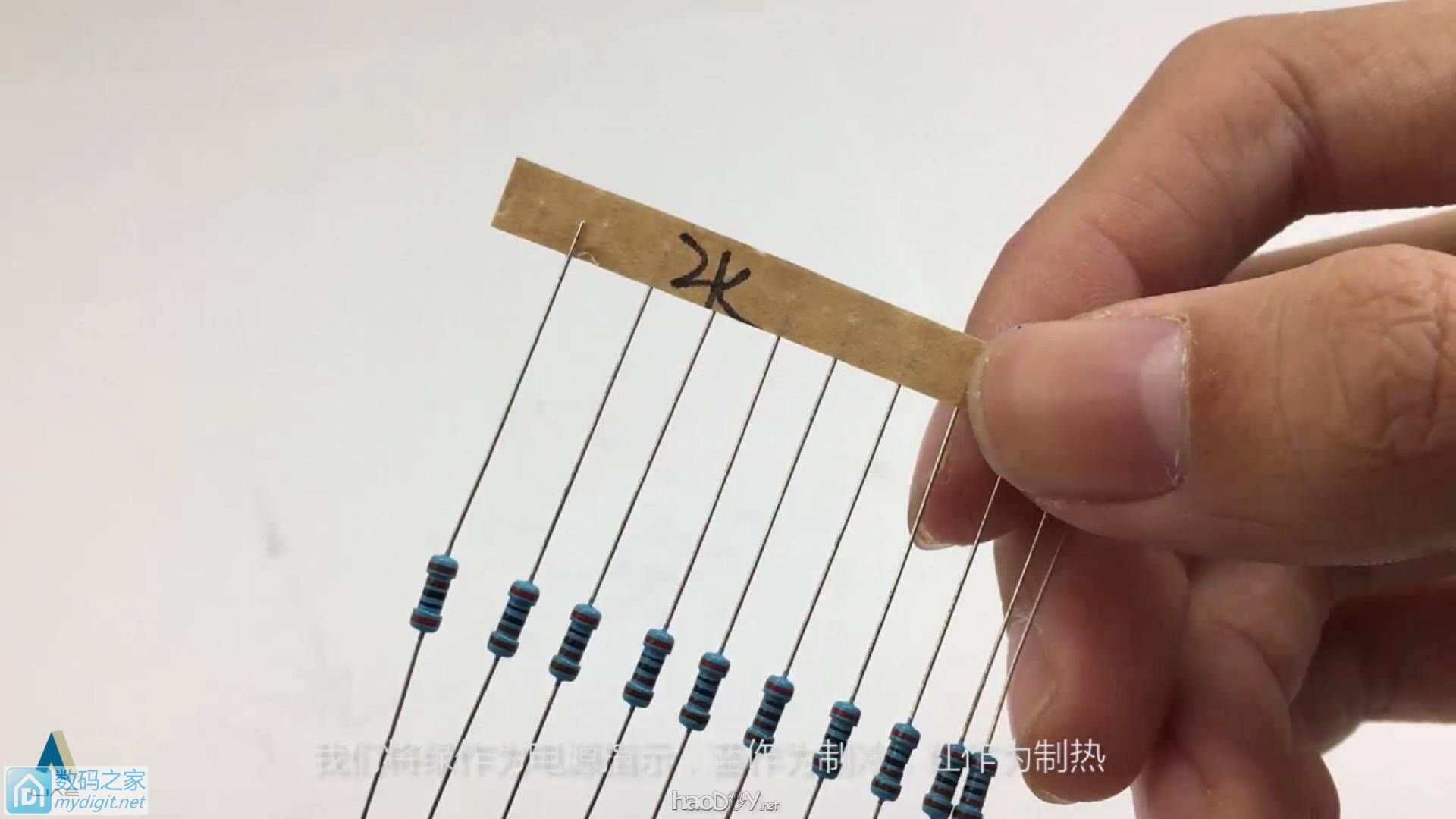

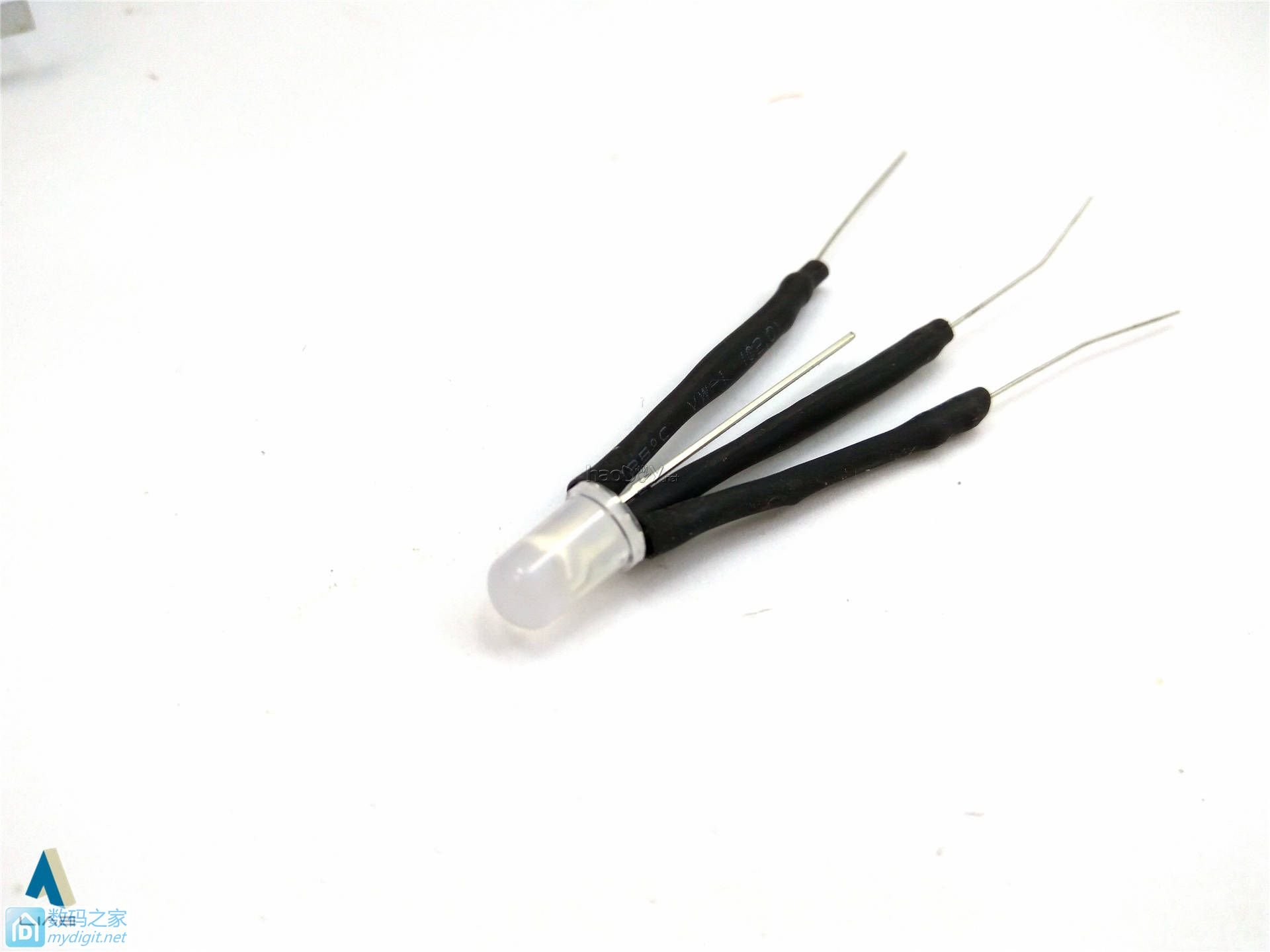

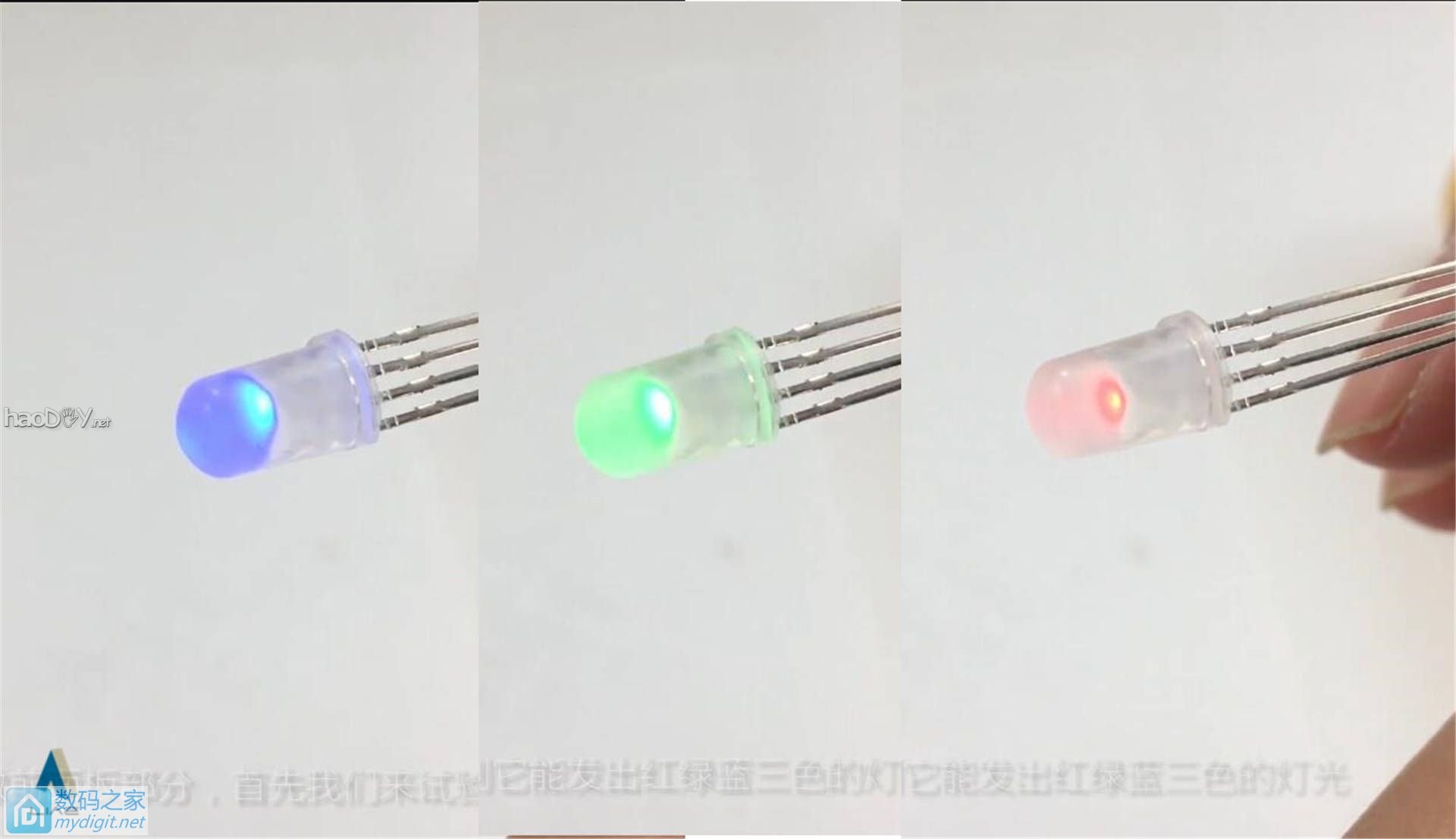

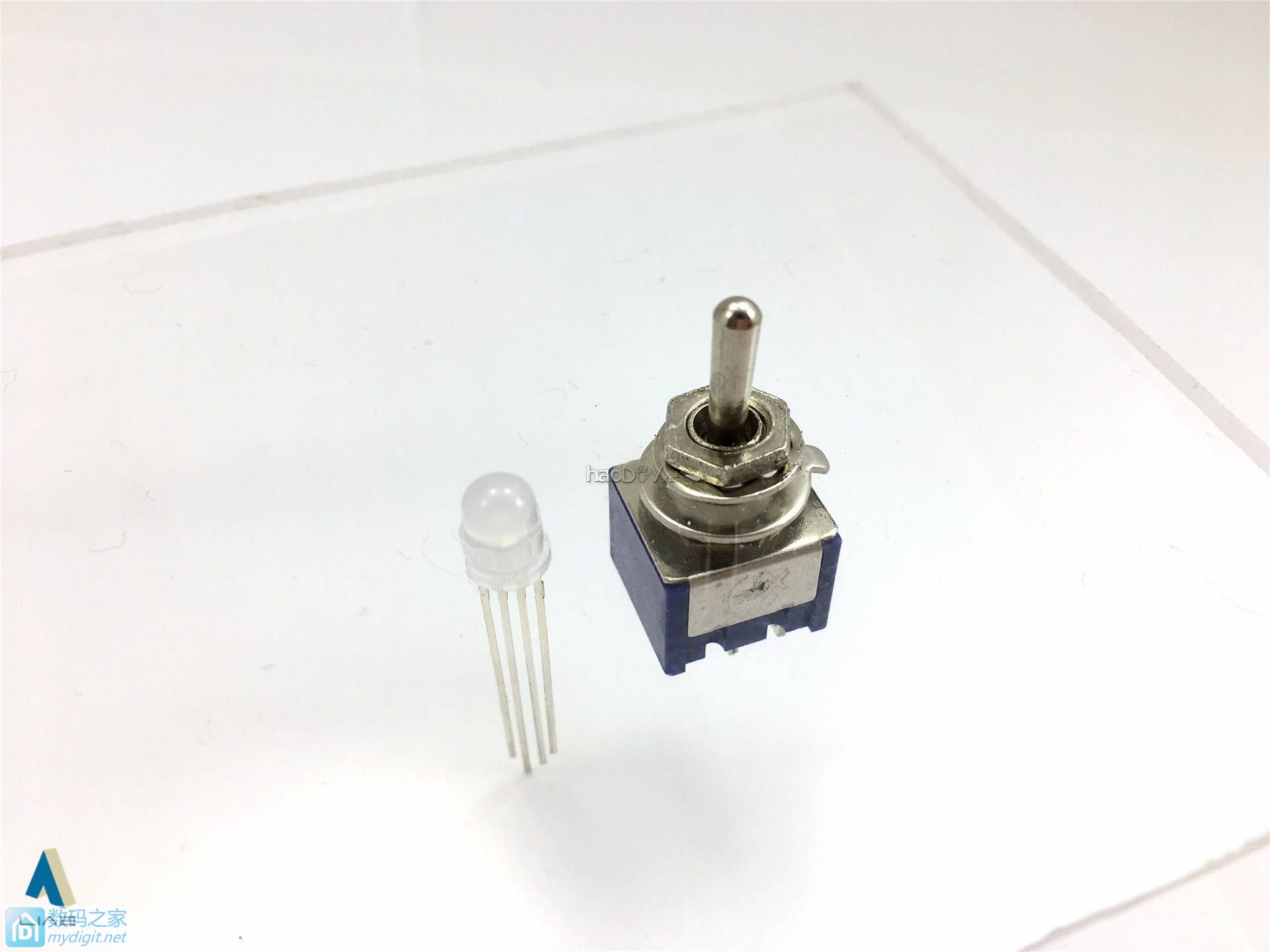

-接着开始做前面板部分，首先我们来试验一下三色LED灯，可以看到它能发出红绿蓝三色的灯光，我们将绿作为电源指示，蓝作为制冷，红作为制热，当制热时，红绿光混合发出黄光，制冷时，蓝绿光混合成淡蓝色光，同时用三枚2000欧姆的电阻限流




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

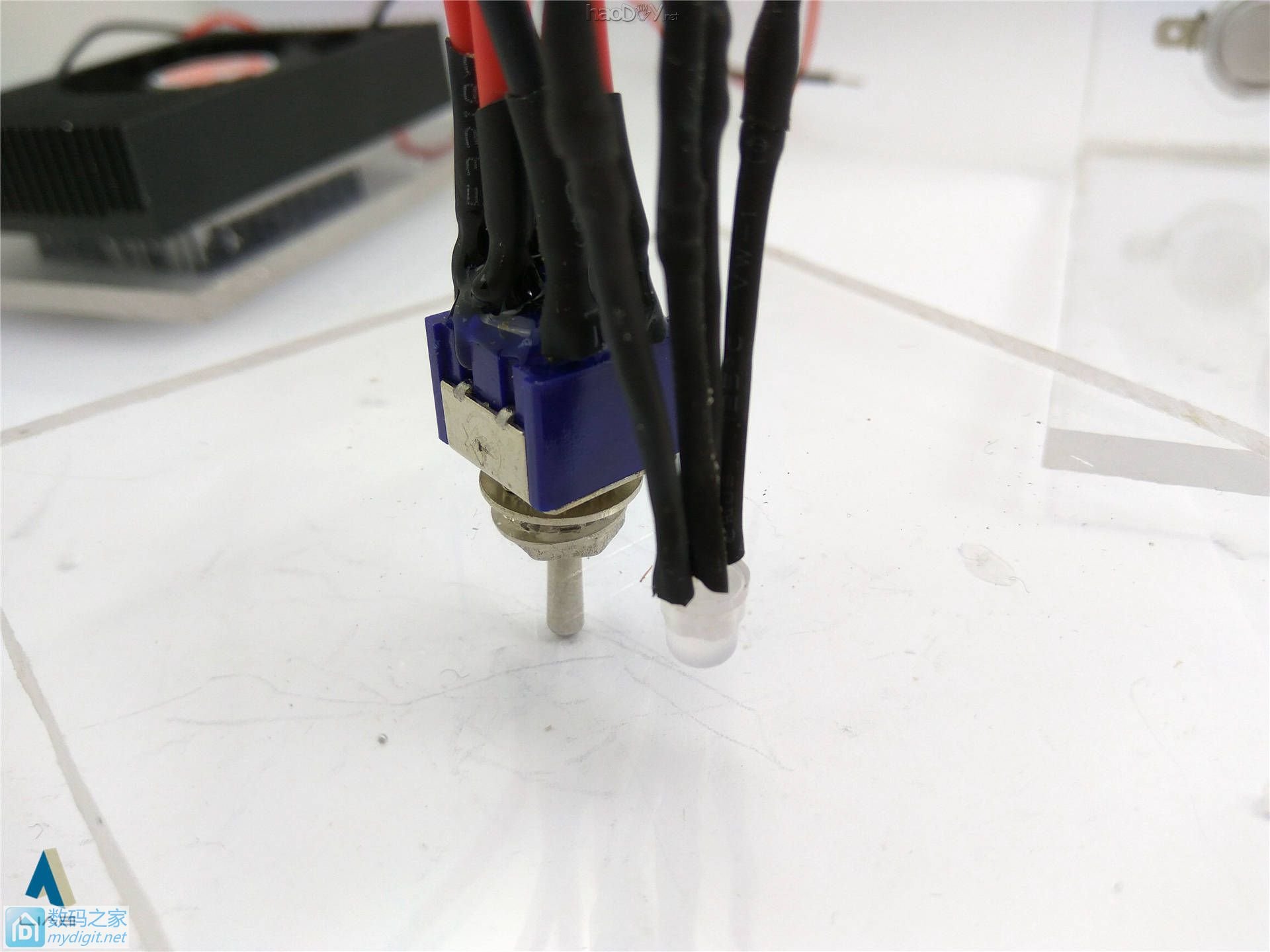

-而用于切换冷热档位的钮子开关则需要使用附赠的螺帽固定，并且一定要拧紧，不然滑溜溜的金属在后面松动可就麻烦了，固定之后用硅胶线将六个引脚全部引出


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

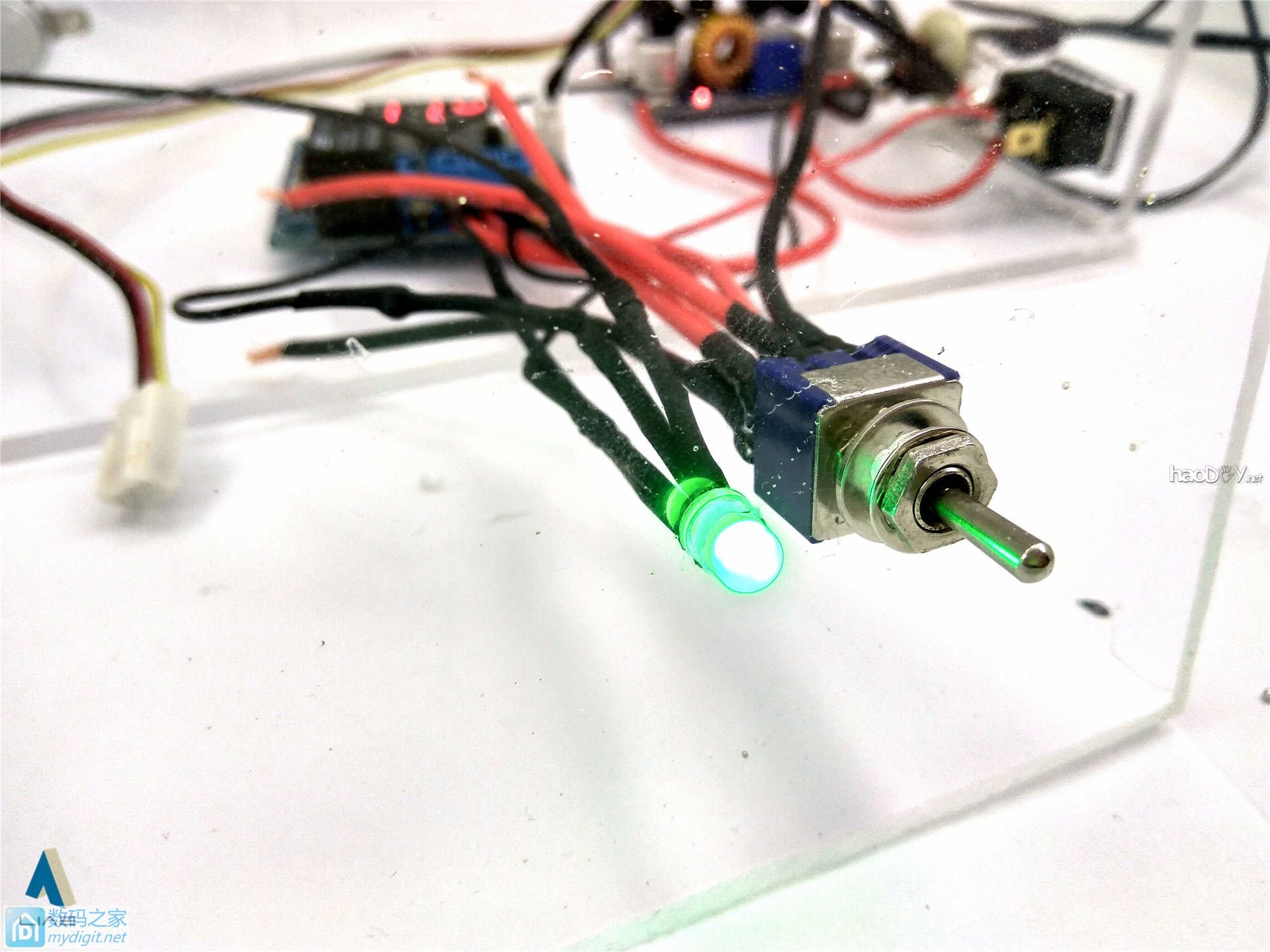

-接着将LED的负极同电源负极连接，绿色引脚的正极同电源正极连接


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

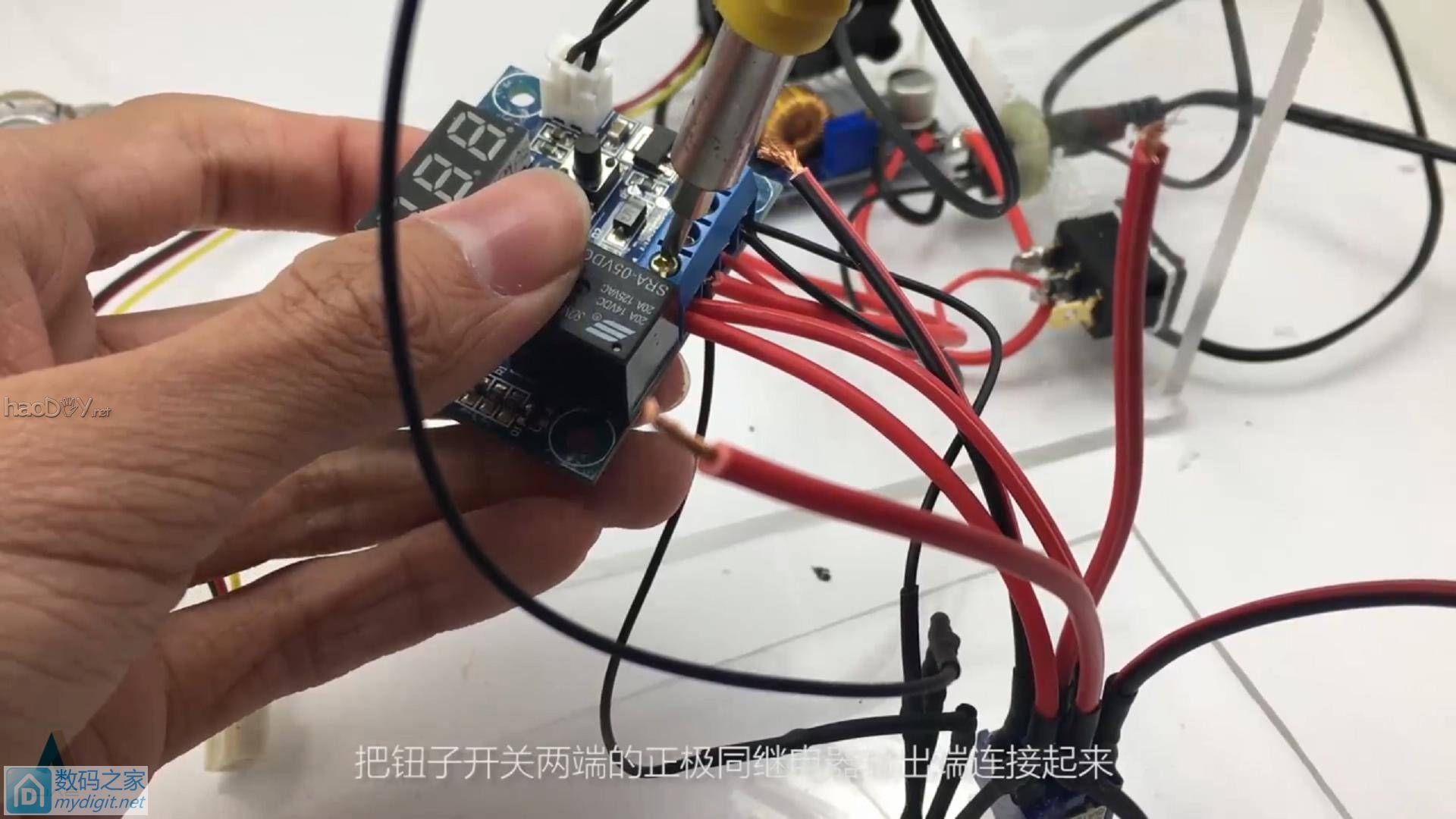

-把钮子开关两端的正极同继电器输出端连接起来，两端负极同DC降压模块的负极连接，用热缩管来防止短路


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

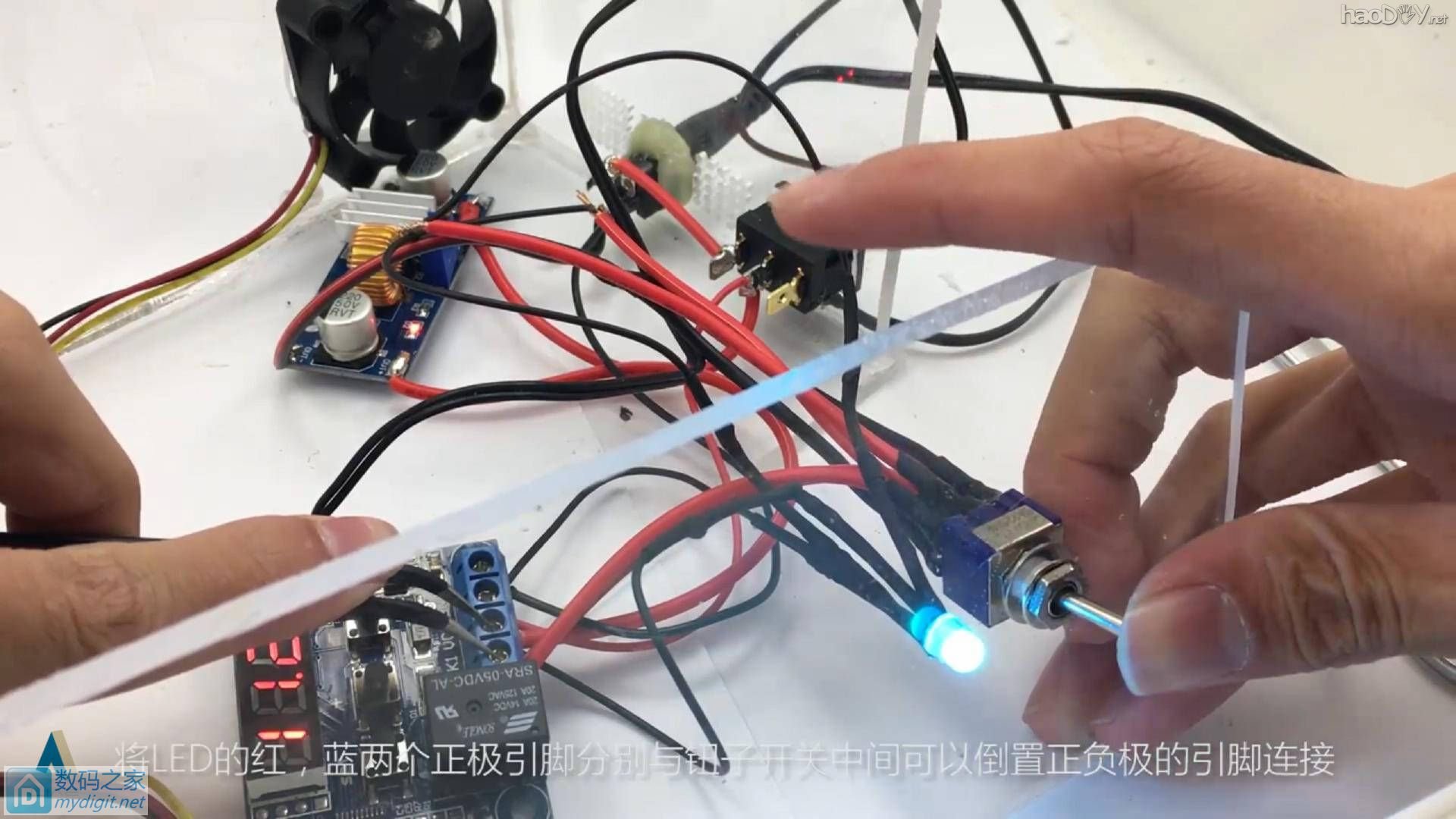

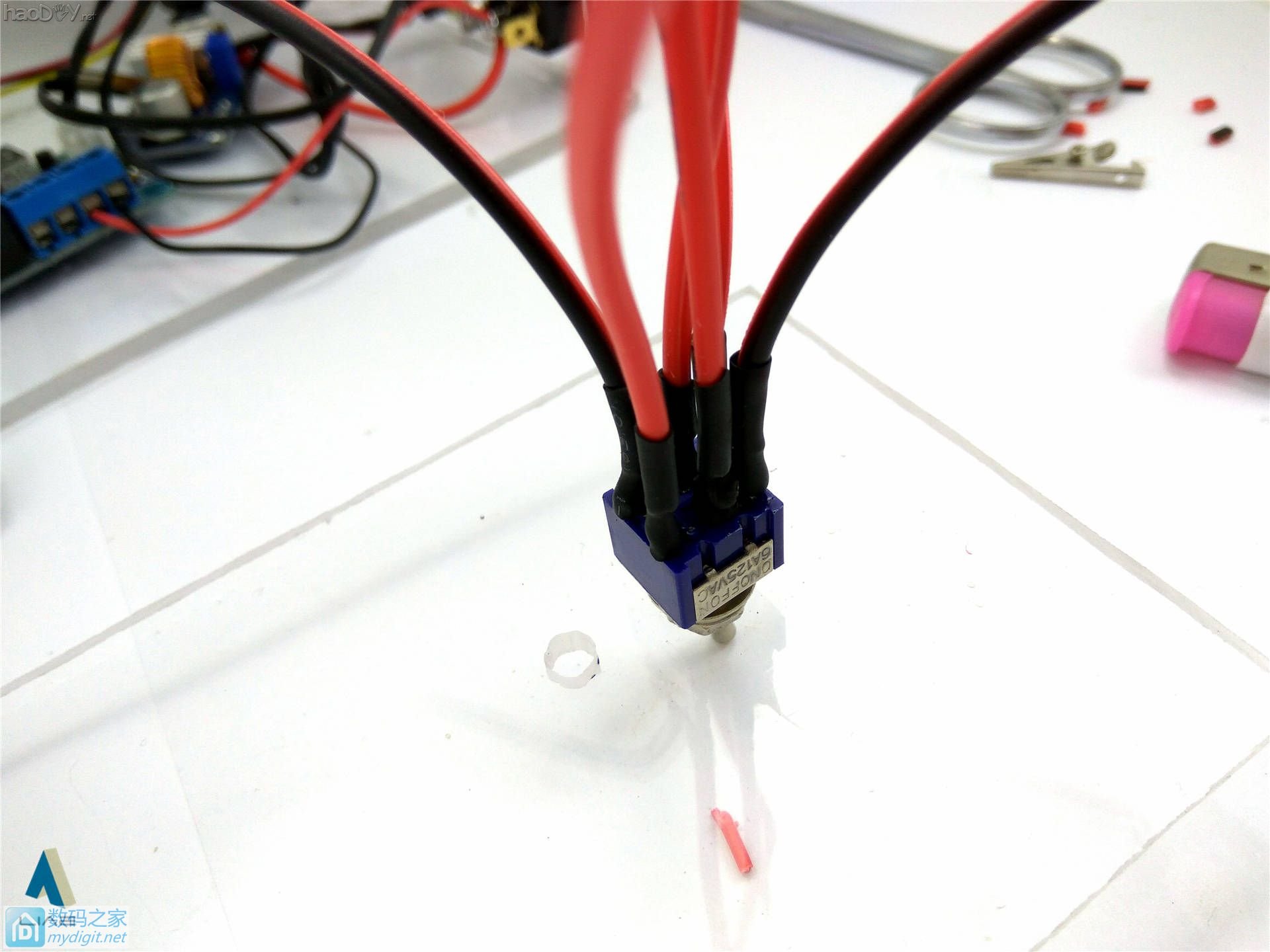

-将LED的红，蓝两个正极引脚分别与钮子开关中间可以倒置正负极的引脚连接，这样钮子开关就能控制LED的颜色了，同时调整钮子开关能控制中间一路的正负极从而控制制冷片的状态


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）
-将LED的红，蓝两个正极引脚分别与钮子开关中间可以倒置正负极的引脚连接，这样钮子开关就能控制LED的颜色了，同时调整钮子开关能控制中间一路的正负极从而控制制冷片的状态


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

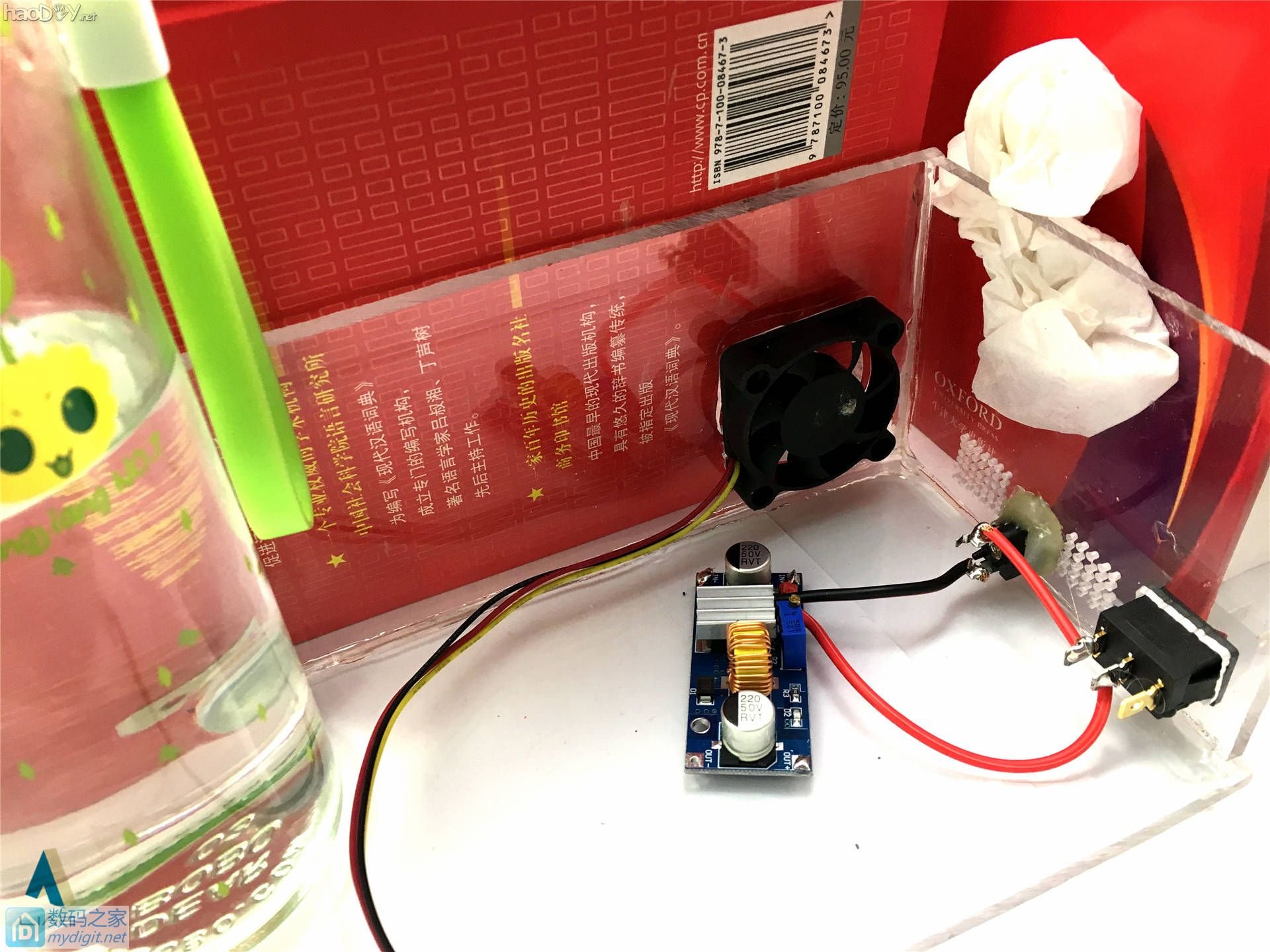

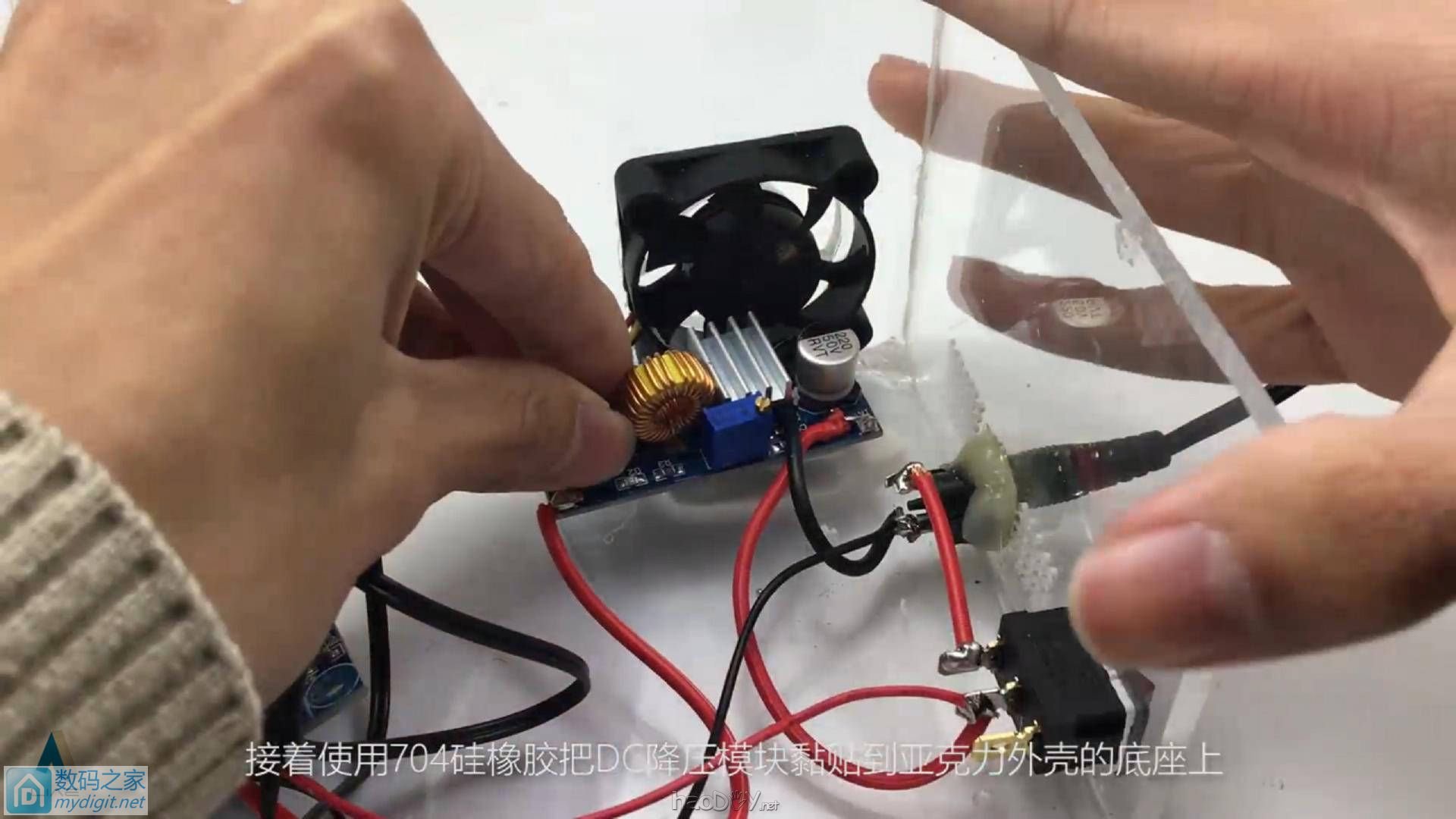

-接着使用704硅橡胶把DC降压模块黏贴到亚克力外壳的底座上，散热片正对着散热风扇


教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）

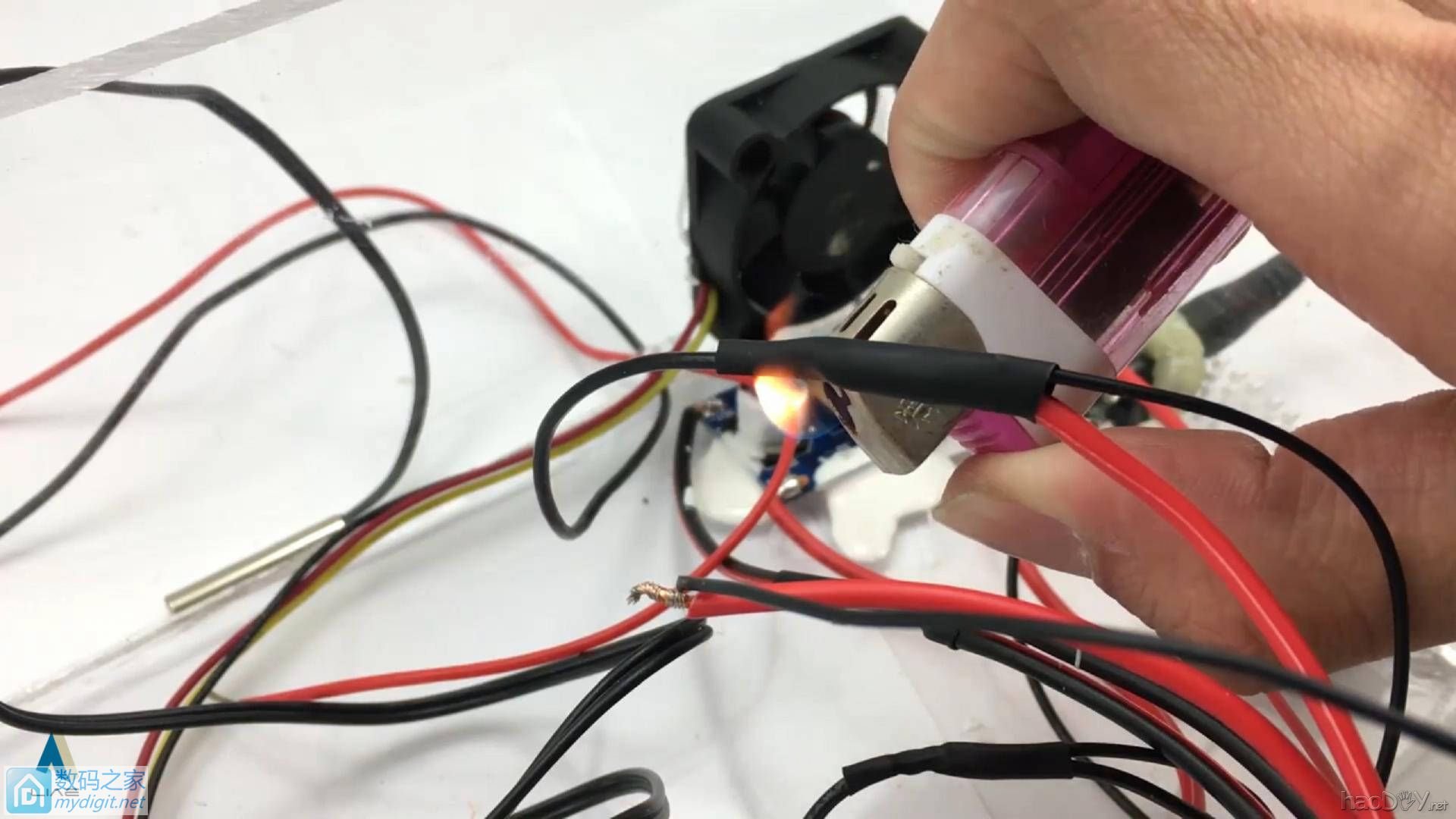

-再把制冷片的导线连接到钮子开关的中间两个引脚上。同样是使用热缩管来防止短路




教你一招，如何在冬天喝上热饮？DIY恒温水箱（加热 致冷两用）
