在这个项目中，我们要给一个尤克里里加上拾音器、音频接口。

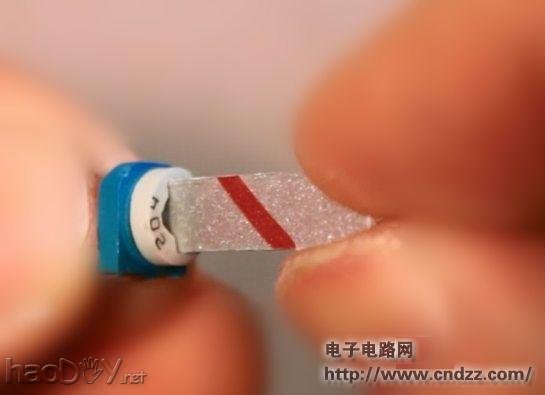

这是我制作电位器使用的可变电阻元件。 我剪下了一小片卡片，插在螺丝槽处。 接着用强力胶粘好卡片，将卡片剪成大约5mm长。

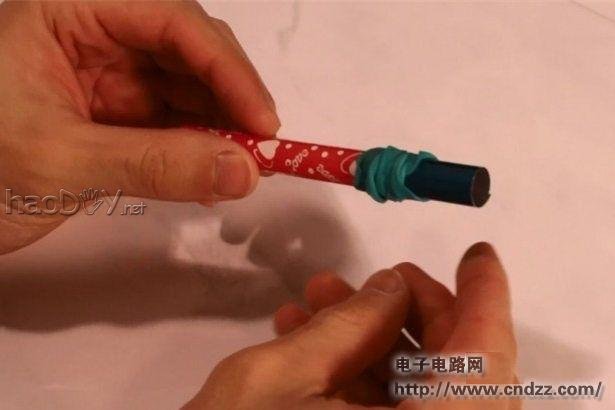

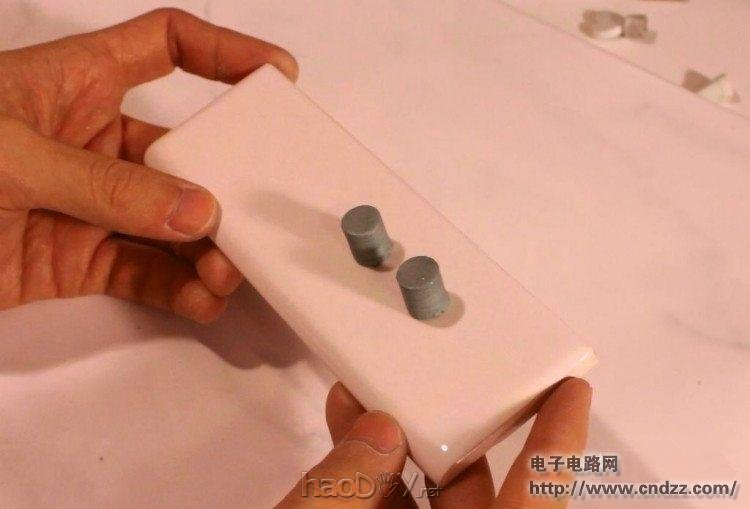

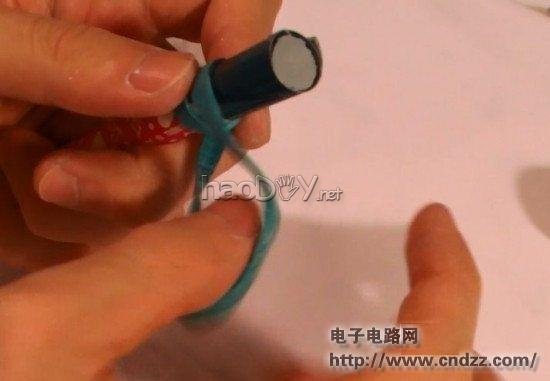

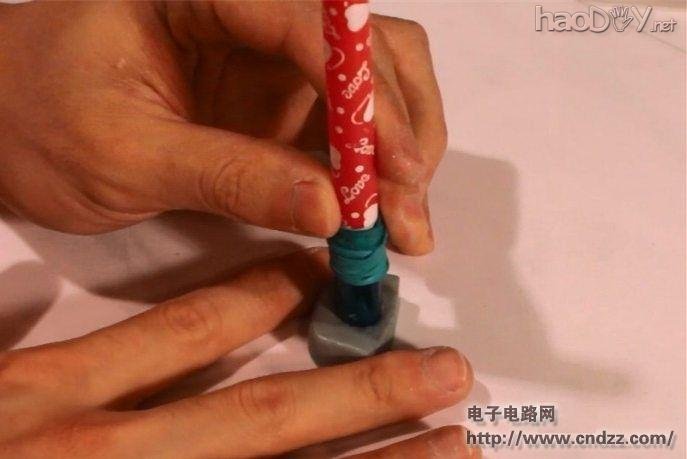

接着用粘土制作电位器旋钮。我用易拉罐卷在笔管上做成的铝皮，套上橡皮筋。用来切粘土。 将带卡片的电位器插入粘土，取下橡皮筋，再小心地取下电位器。 制作好后，将它放在陶瓷的盘上，在烤箱中烘烤30min使它定型。 测试电位器

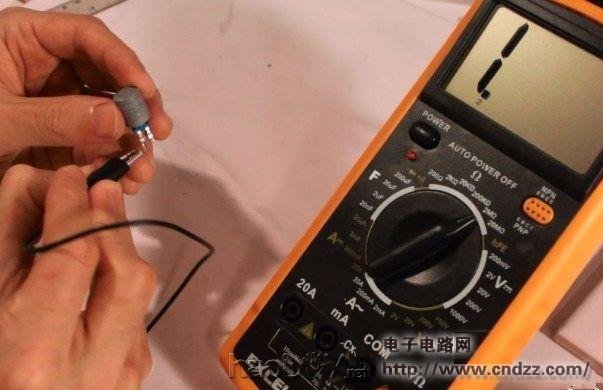

烧制完成后，可以将电位器安装好，用万用表测试它是否工作正常。 在原型板上安装电位器

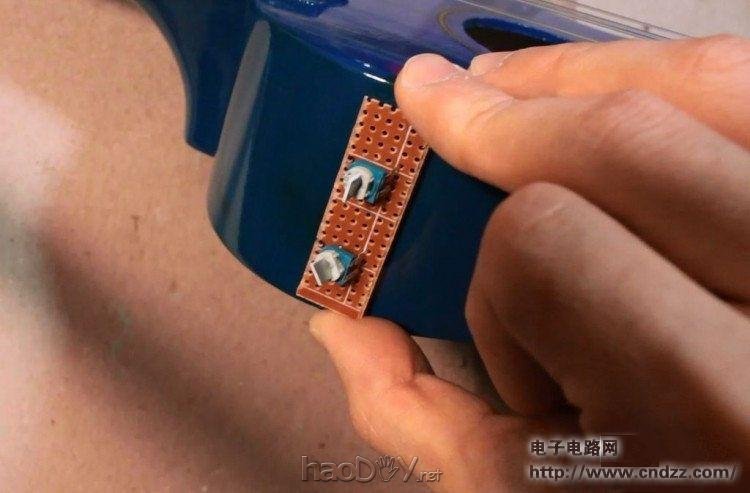

要安装电位器，需要一块原型电路板，将它锯成合适的高度。 先用热熔胶固定两个电位器，要让它们一样高。然后用强力胶将旋钮固定在电位器上。 打孔

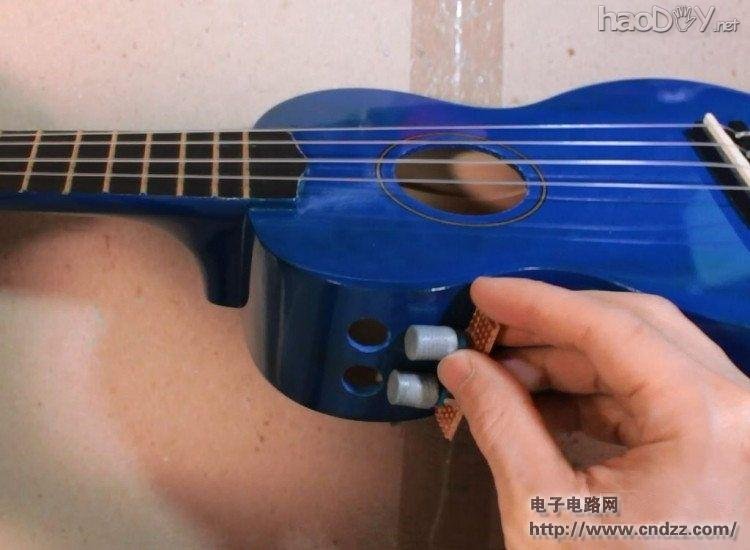

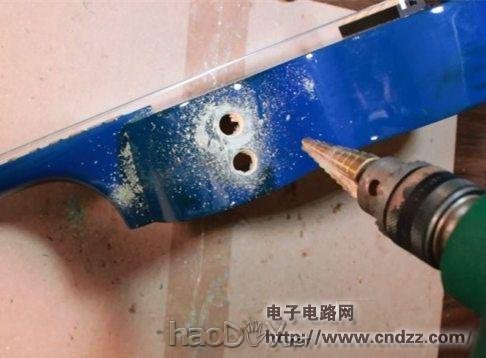

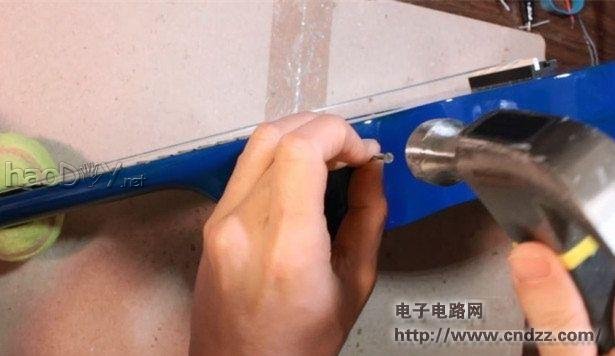

我将一个网球切开一条，用它来固定尤克里里。 先用钉子和锤子在正确位置开小孔，然后用稍粗的钻头开孔。 最后，用扩孔器开1/4英寸的孔。 然后我用了一些蓝色丙烯酸颜料来将孔的边缘涂好颜色。 一共有3个孔需要钻，两个电位器旋钮，和一个底端的音频输出孔。 连接电路

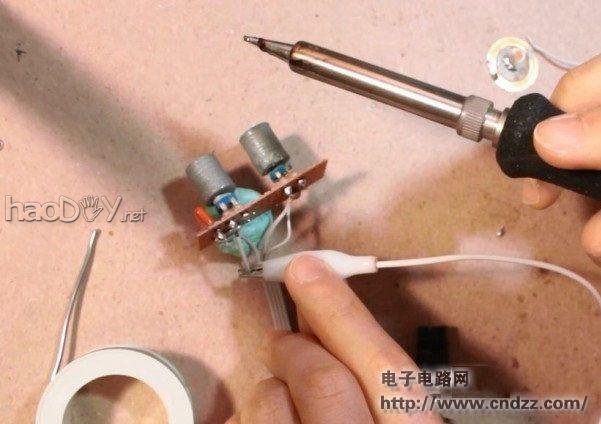

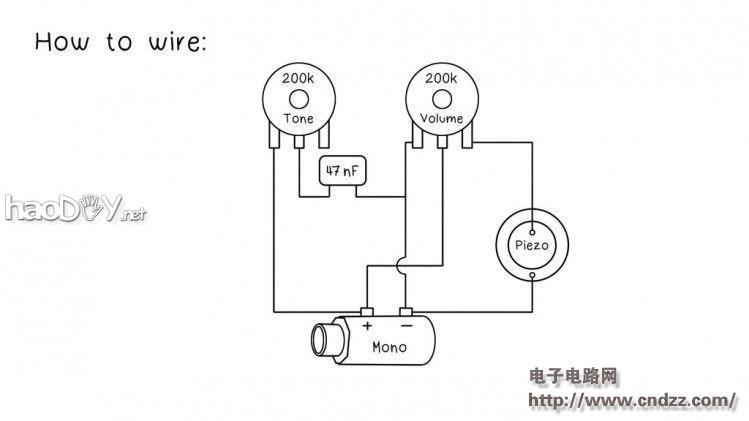

按照这个图连接好电路。 我们先将压电陶瓷片连接上单声道音频接口。我们需要控制接口输出的信号电平，所以我们用音量旋钮作为分压器来实现调整。 并联一个47nF电容，可以改变信号的低高频特性(tone，此处不是指音调，译者注)。要实现这一调整，将电容连接到tone旋钮，来控制流经滤波电容的电流。 为了避免连线混乱，我使用了从IDE线上拆下来的带状电缆。
将电路放进尤克里里

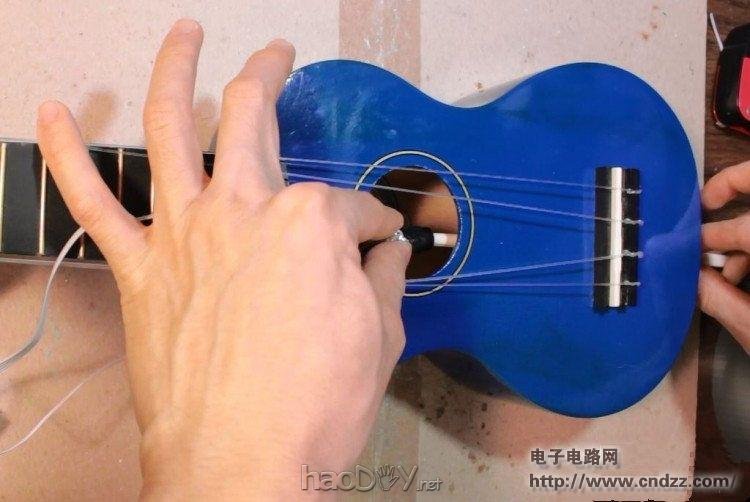

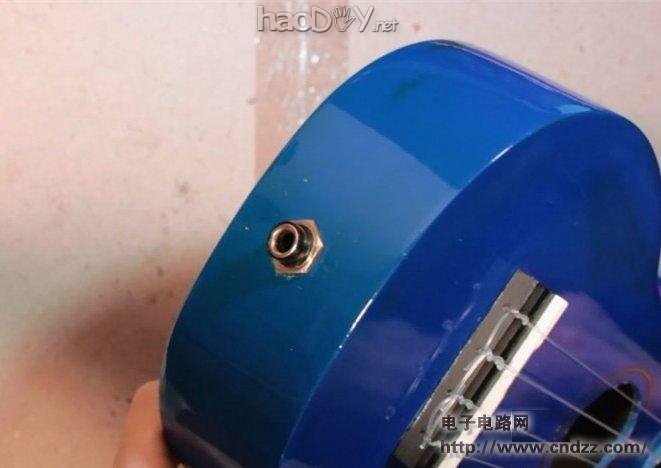

电路连接好后，我们需要将所有东西放进尤克里里。 我将一支筷子从底部的孔插入，将音频接口拉至打孔处。 首先我们要固定好压电陶瓷片。用薄薄的一层环氧树脂涂在压电陶瓷片的光滑的一面，然后尽可能靠近琴桥粘好它。 接着用热熔胶固定好音频输出口，用一个垫圈将接口定位好。 最后固定好装有旋钮的电路板。可以用胶带预先固定。如果你有小的热熔胶枪，也可以用热熔胶固定。我是用一些环氧树脂固定的。 可以玩了 可以将它接入你的音响系统。你可以看看上面的视频，听一听改进后的声音。
|
