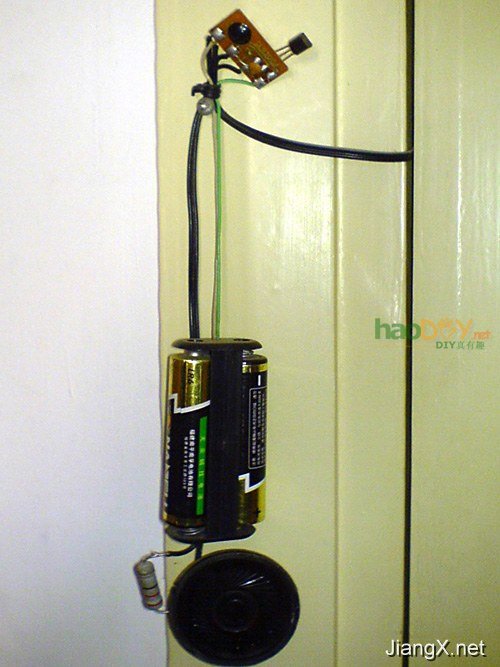

图4 制成后的门铃



        当然，你可以找一个塑料盒做一个漂亮的外壳，只要你手巧，东西不会比商品的差。好了，自从你制作成功那一刻起，烦人的敲门声变成门铃声，是不是有家的温馨感觉呢？

        我一般喜欢制作完成后再看原理，还是一起来了解一下吧，上面所用的KD9300系列音乐芯片是一种大规模CMOS集成电路（下面简称IC），内存叮咚声或是一首名曲，由振荡器、节拍、音色发生器、只读存储器、地址计算器和控制、输出等组成。其工作电压为3V，触发一次内存循环一次，静态工作电压小，不耗电。当按下门铃开关S时，IC的触发端TR从电源正极获得正脉冲触发信号，IC受触发而工作。其输出端OUT输出的音乐信号经过三极管9014放大后，驱动扬声器发声。由于IC的触发灵敏度很高，电容C的作用是抗干扰，用于消除按钮开关引线过长时，外界杂波干扰造成的门铃误触发。
