献丑了 业余做的电箱

时间:2017-06-18 22:14来源:数码之家 作者:ckh911 点击:
我是做注塑的 自己的小作坊 自己管理我这人是懒人加上马大哈工作老是忘记这忘记哪的。而且还要偶尔出门工人和家里人又什么都不懂 就想着什么都要改成自动的……前几天就改了冷却水泵和冷却塔风机的电箱电路 业余的 材料是拆解废品注塑机的。算是资源再生吧 上
  我是做注塑的 自己的小作坊 自己管理我这人是懒人加上马大哈工作老是忘记这忘记哪的。而且还要偶尔出门工人和家里人又什么都不懂 就想着什么都要改成自动的……前几天就改了冷却水泵和冷却塔风机的电箱电路 业余的 材料是  拆解废品注塑机的。算是资源再生吧

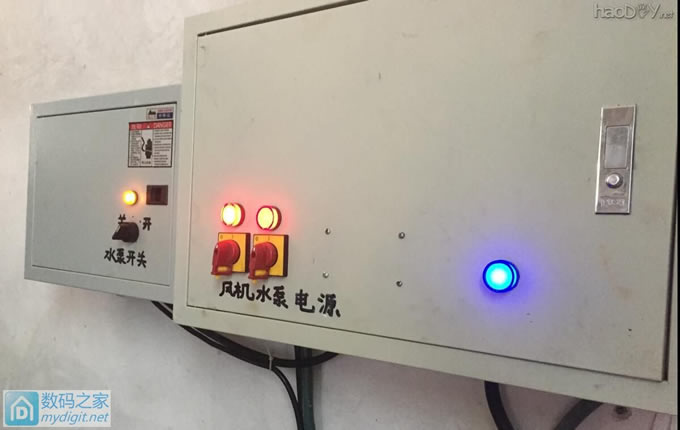

上图 外观 原来用的是空开 注塑机的 风机的水泵的 我一不在家工人和家里人就傻傻分不清楚
现在改在外面 又有光就不会搞错也不会忘了关了
献丑了 业余做的电箱

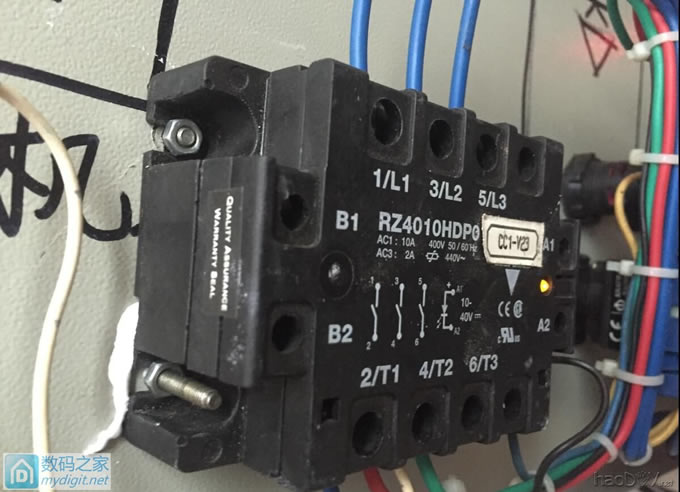

风机不用二十四小时转个不停 就用时间继电加接解器让它转4分钟停6分钟 之前的电磁接触器动静太大了螺丝老是松动 现在有了这个就不会了 也安静了   一个买了18块
献丑了 业余做的电箱

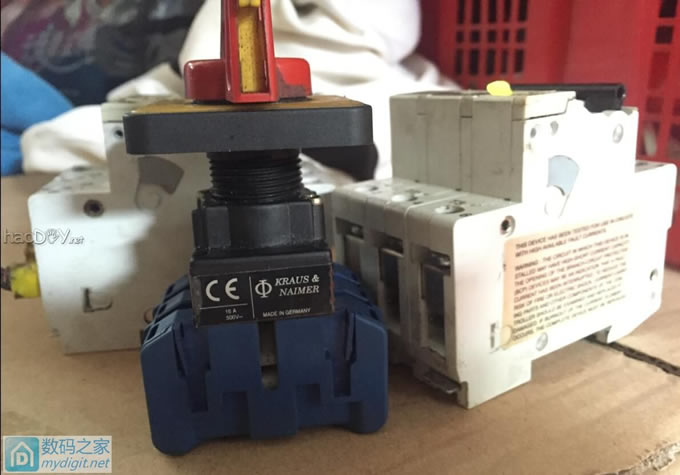

这个就是电源开关 是在瑞士模温机上拆下来的
献丑了 业余做的电箱

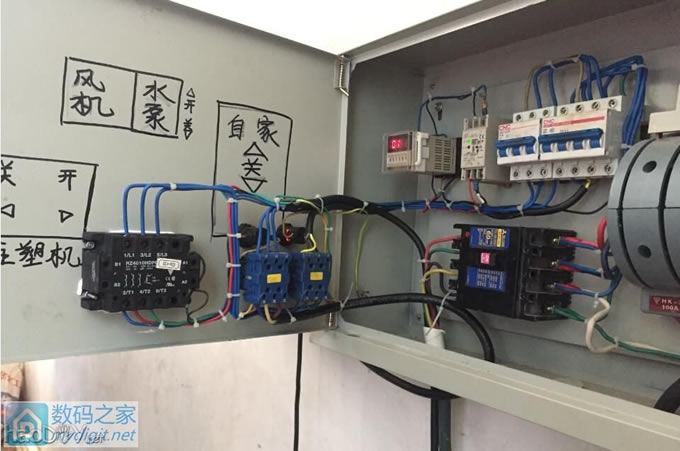

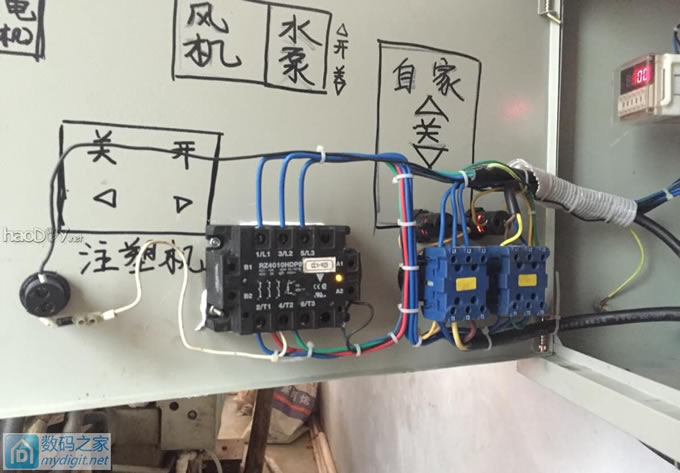

内部 本来画了图标出哪个开关是什么的 他们还是不会用献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱
献丑了 业余做的电箱

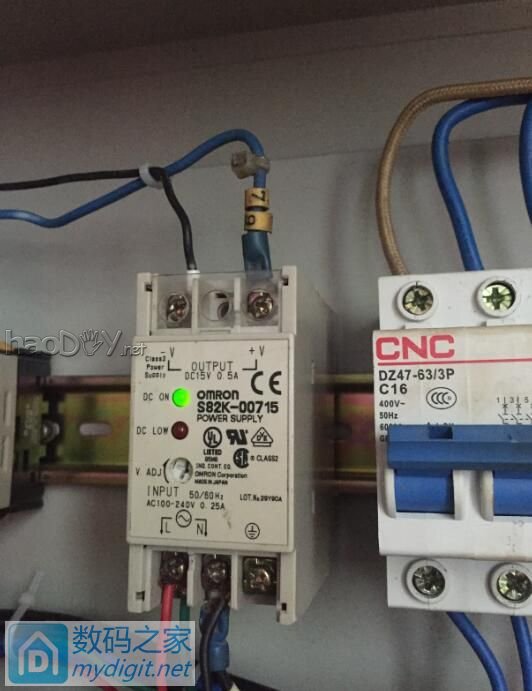

欧姆龙的工业电源15V的 日本名机注塑机上拆的 它的隔壁是电箱内少有的买新的零件CNC的空开二个
献丑了 业余做的电箱

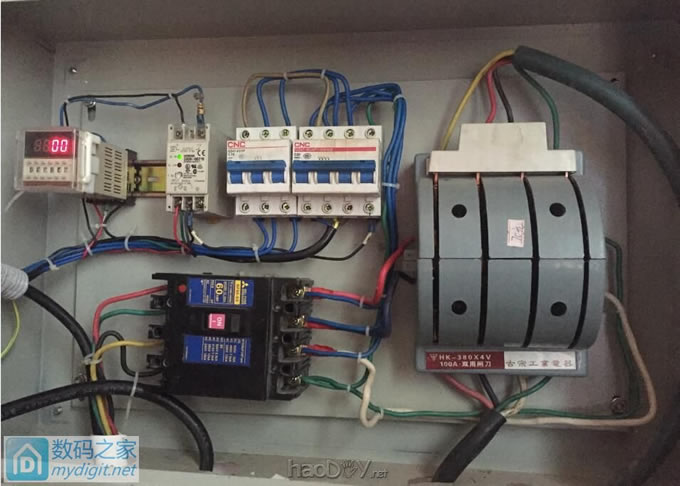

内部献丑了 业余做的电箱网上买的时间继电器 有循环的 最大的哪个是二路电源切换开关
献丑了 业余做的电箱
全貌  自己怎么搞都不整齐!!献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱献丑了 业余做的电箱
