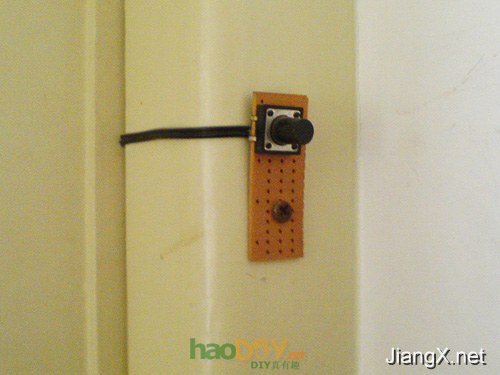

最好还买一小块万用电路板，用于固定门铃按钮开关，见图3。当然也可用其他东西固定。

决定要成为一个电子DIYER你，以下工具是必不可少的，记得买它们：电烙铁，焊锡丝，松香等等…我想：一个工科专业的学生应该会使用这些东西吧，如果不会，那就学吧，身边一定有人会用的，请教一下，很简单。

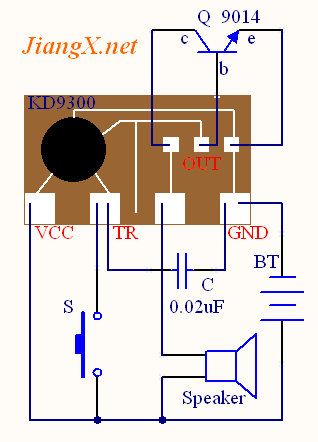

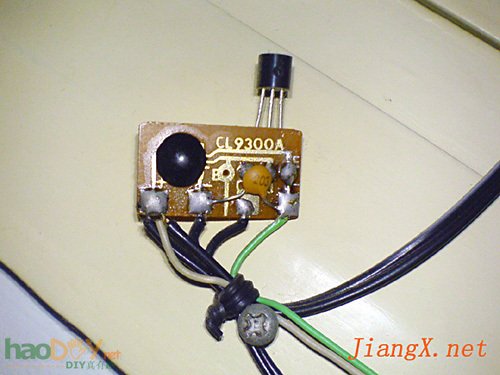

接下来我们便开始做了，我给大家一个非常直观的电路图，大家照着上面接线就OK了。有几点需要注意：门铃芯片在焊接的过程中，每次焊接的时间不要太长，否则很容易损坏门铃芯片；三极管引脚的区分：拿着你手上的9014三极管，把印有字的那一面对着自己，看到的三个脚从左到右依次为e（发射极），b（基极）,c（集电极）；开关S的引线要长一些，因为按钮开关S最终要安装在门外，引线要从门缝引入，然后用透明胶带固定。
