第6步完成焊接

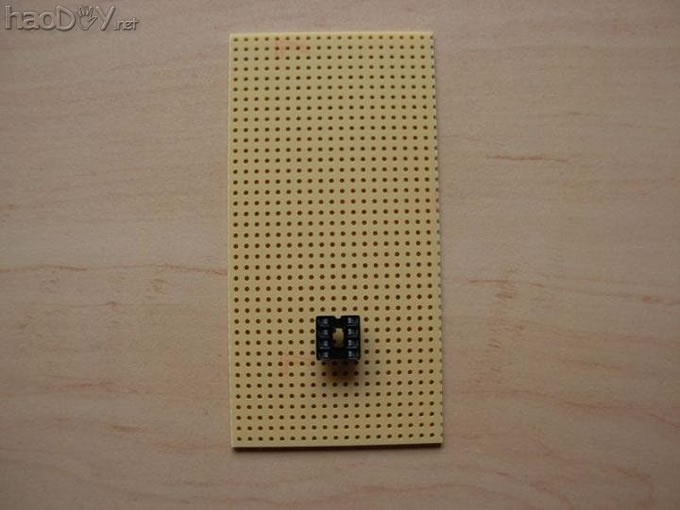

将电容的长引脚焊接到芯片座子脚6的位置，短引脚用线连接到脚1(图1) 。

焊接9V电池线夹，红线接到脚8，黑线焊接到脚1（图3和4）。

接下来焊接2个LED。我的LED在板子上部，所以我将脚8连到板子上部（图5和6）。

然后焊接1K电阻图（图7）。

把LED插入洞洞板，将LED的正极引脚（长引脚）连接到电阻一端（图8）。

然后连接LED的负极引脚（短引脚），通过导线连接到脚3，再焊接一个1K电阻（图9和10）。

焊接第二个LED。将其正极引脚（长）连到1K欧姆电阻的另一端，负极引脚（短）连接到芯片座子的脚1.（图11、12、13）

焊接22uF 16V的电容，将其正引脚（长引脚）连接到第一个LED和第二个1K电阻的连接处。电容的负引脚（短引脚）悬空(图14)。

把8欧喇叭的两个引线分别焊接一段导线，导线大概要1cm长（图15、16、17）。。

把连接喇叭负极的导线焊接到芯片座子的脚1，把连接喇叭正极的导线连接到刚才悬空的电容负极（图18、19）。

全部焊接好之后，把LM555定时器芯片插到座子上（图20 (责任编辑：admin)
