第2步工具准备

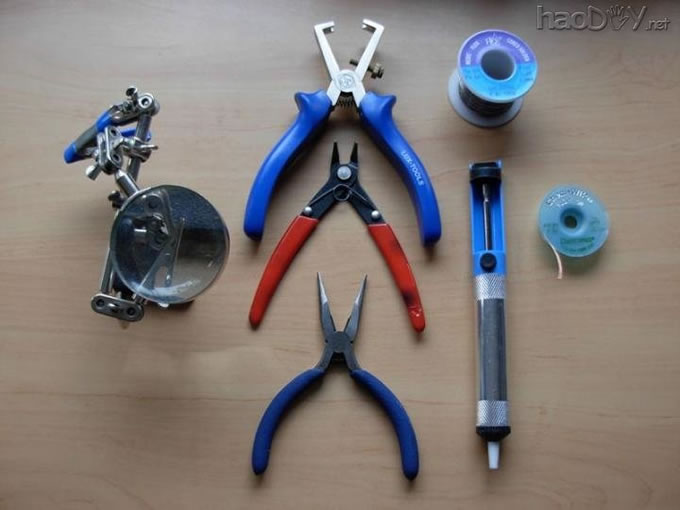

所需的工具有:

1. 剥线钳（图1和图2）

2. 剪钳（图1和图2）

3. 织针扁嘴钳（图1和图2）

4. 焊锡

5. 带放大镜的辅助机械手(可选) (在焊接时增加方便性)

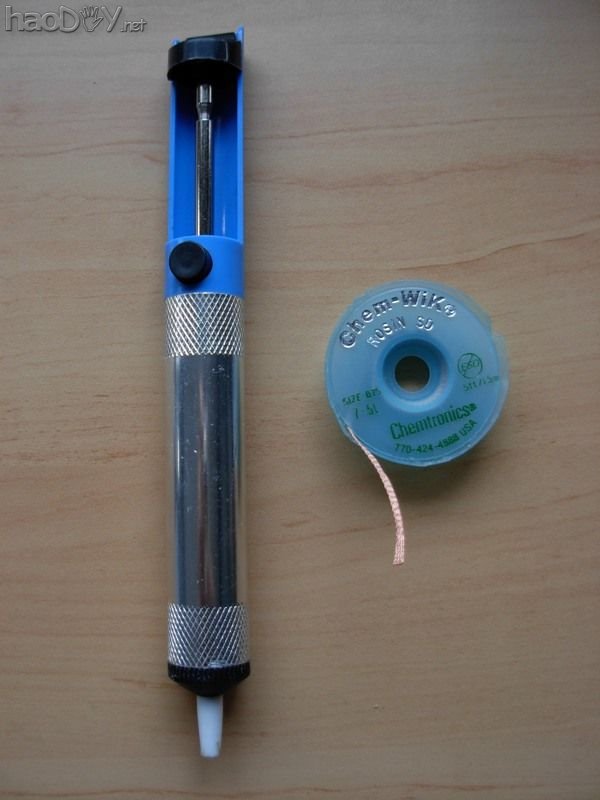

6. 吸焊器

7. 电烙铁(图3)

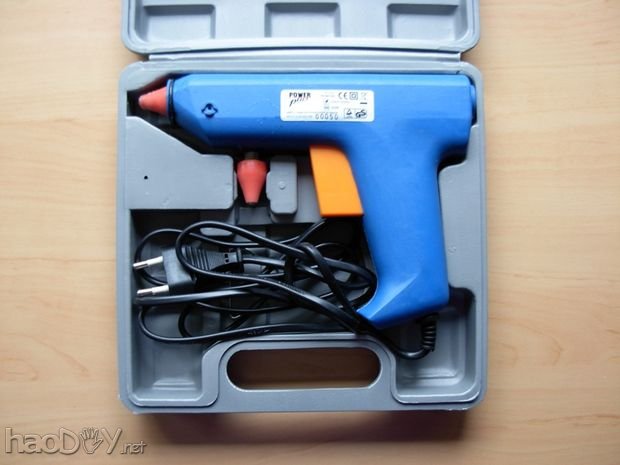

8. 粘合剂喷枪(图5)

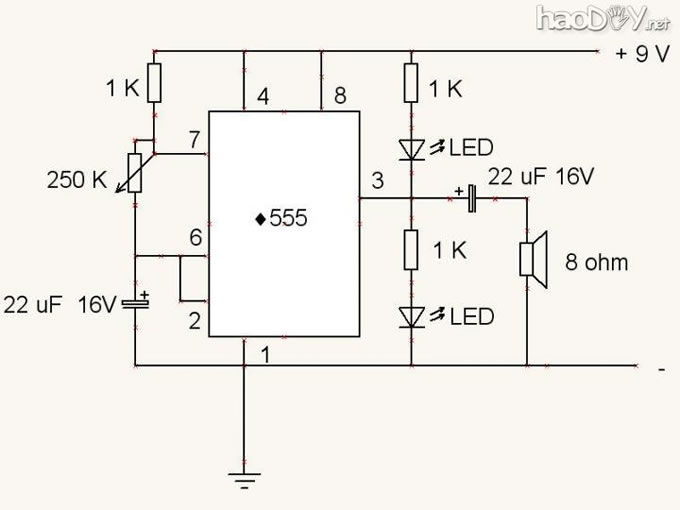

第3步原理图

动手制作之前，我们先来看一看原理图。从图中你可以发现，这个项目的关键是LM555定时器芯片。（图3是555定时器芯片的管脚功能图）。




第4步元件布局

动手制作前，我们需要想好节拍器的样子，并根据你板子的长宽和形状决定元件布局。

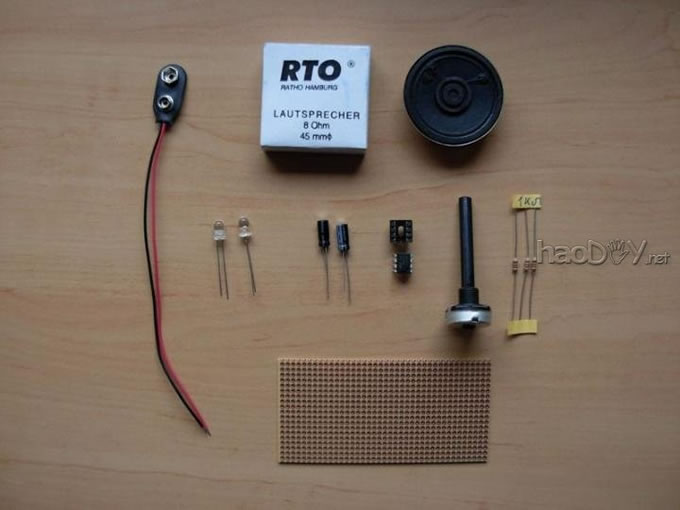

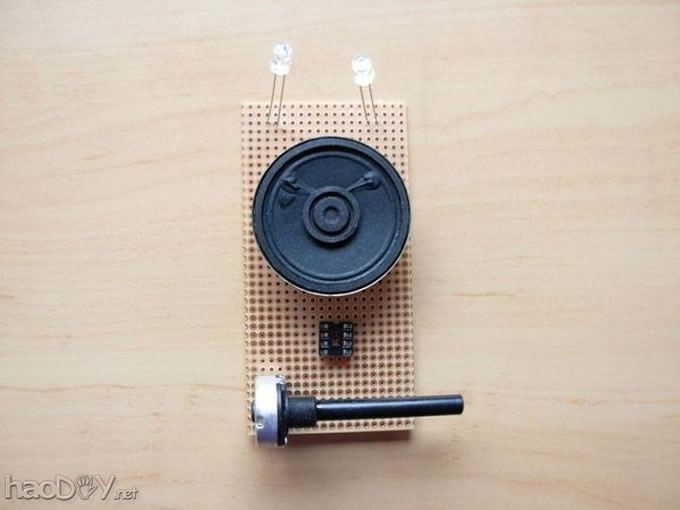

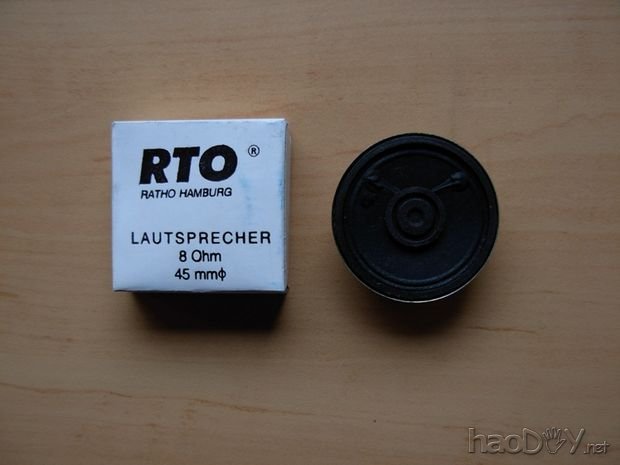

先布局最重要的四个元器件—喇叭、2个LED、LM555芯片和电位计。我是把2个LED放在上方，喇叭在中间，芯片和电位计在下面。

第5步焊接芯片座子和电位计

首先焊接8脚的芯片座子。这里要注意芯片座子的缺口方向(图1和图2) 。

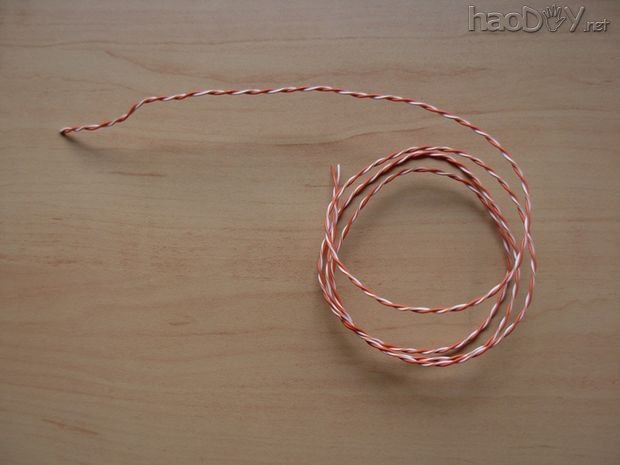

剪一段约4cm长的电线，并剥掉两端的绝缘层（图3）。

用这条线连接芯片的脚4和脚8，焊接好。（图4和图5）。

以同样的方法连接脚2和脚6 (图6和图7)

将1K欧电阻焊接到脚4和脚7之间(图 9、10和11)

将电位计焊接到板上( (责任编辑：admin)
