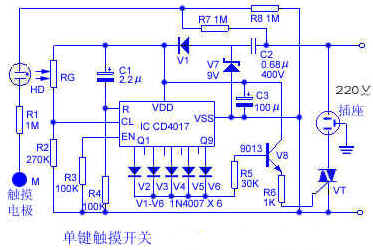

本文介绍一种用CD4017组成的单键触摸开关，该开关为单触摸电极控制方式，每触摸一次电极，开关即动作（开或关）一次，与普通机械开关功能相同，使用非常方便。 电路原理如附图所示，其中HD为管式氖泡，它与光敏电阻RG组成“自制光电耦合器”，并与触摸电极M、R1形成触摸信号输入通路。CD4017的Q1、Q3、Q5、Q7、Q9等奇数输出端分别接二极管V2～V6，当其中之一输出高电平时，V8导通并触发双向可控硅VT导通，接入插座的负载得电工作，此时Q2、Q4…偶数输出端悬空；反之，当偶数输出端其中之一为高电平时，V8、VT均截止，插座负载断电，该触摸开关刚通电时，因C1、R4微分作用，CD4017自动复位清零，插座为断电状态。首次触摸M后，HD启辉发光，RG阻值减小，CD4017的CL端变为高电平，Q1输出高电平；而再触摸一次M后，CD4017计数一次，Q1变为低电平，Q2输出高电平，依次类推，从而实现触摸开关功能，市电两输入线分别通过R7、R8接至触摸通路，因此无需分相线、零线，均可保证电路正常工作。  元件选择：C2和VT的耐压应大于400V，VT的规格可根据负载的功率而定。HD的启辉电压应低于100V，V8可用9013，β≥60即可，RG的亮阻应不低于20K，暗阻应大于2MΩ。其余元件可按图示数据选用。 该开关只要元器件良好、焊接正确无误，无需调试即可正常工作。整个电路可装在一只100mm×70mm×50mm的塑料盒中，并将其固定在室内墙壁的适当位置处，触摸电极可采用10mm×10mm的铜片或印制板的边角料制作。 (责任编辑：admin) |
