此尝试器是通过一位计数器电路与响应的脉冲产生器电路组合而成，具有电路新奇、制作轻易、调试简朴等利益，下面分两部门举办先容。
一、一位数加、减计数电路
　　1首要元器件简介
　　(1) CD40110计数集成电路
　　运用该电路能完成十进制的加法、减法、进位、借位等计数成果，并能直接驱动小型七段LED数码管，其逻辑成果见图1。R为清零端，R=1时，计数器复位，CP为时钟端(CPU为加法计数时钟，CPO为减法计数时钟)，QCO输出进位脉冲，QBO输出借位脉冲，TE为触发器使能端，TE=0时，计数器事变，TE=1时，计数器处于榨取状态，LE为锁存节制端。
　　(2) MTS3101AR七段数码管
此器件为小型LED共阴极数码，CD40110与它配套行使可直接驱动表现，其形状及管脚分列及等效电路见图2。
　　2一位数加、减计数电路事变道理简介
图3为一位数计数器的电路图。按S1加法计较，S2减法计较，S3复位，本电路为十进制加、减计数器，逢十时自QCO端输出进位脉冲，送至下一个沟通计数器CPu端(9脚)将继承累加(即为十位数)，将QCO与下一位的7脚相连，将可做减法借位运算，以此类推可构成个、十、百……位计数器，构成多位计数器或体育比赛计分牌。
二、数显电子点将、回响测试、多成果尝试器
　　1事变道理

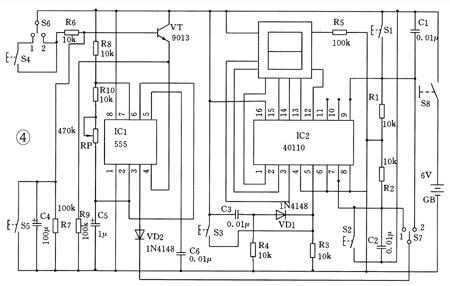

图4是电道理图。由555电路构成脉冲产生器，3脚VO端输出持续脉冲加至CD40110加法或减法输入端，调解RP，可改变脉冲速率。

制作数显电子点将、反应测试、多功能实验器

由VT及电阻R2、R3、C3构成启动延时电路，当S6置1，S7置1，按下S4，计数器开始作快速0至9轮回表现，如将S7置2，轮回表现将变为9至0。当C3通过R3放电后，VT截至，555电路4脚为0，电路遏制振荡，无正脉冲输出，数码管将随机停在某个数字上，点将数码发生。当S6置2、S7置1，电路将自动举办0至9快速数字轮回表现(RP可调速)，操纵者操作手眼共同，当令按下S5将到达停显在指定的某个数。此时作品即为回响手段测试器。
　　2元器件选择与制作
　　VT为9013或9014(β>80)，S1～S5为小型按钮开关，S6～S8为小型三脚拨动开关，电阻R均为1/8W。
　　提议IC1、IC2设置8脚及16脚IC插座。所有焊接完成后，在接通电源前，用万用表Ω×100挡，丈量整机正反向电阻(MF50万用表测试，参考值为正向电阻600～800Ω，反向电阻为5～10kΩ)若无短路征象即可举办接电源试验，留意电源电压如低于45V，555振荡电路将遏制事变。
　　接通电源，将S6置1，S7置1，按下S4数秒，如数码管按必然速率，作0至9轮回表现即可，停显后，可搜查1位计数器事变环境。如无轮回表现，需搜查555脉冲振荡电路，测试各脚电压参考值为：8脚6V，4脚4V阁下，2、6脚17V阁下，7脚5V阁下，5脚38V阁下，1脚为零，如各脚电压正常，3脚应有脉冲输出，用万用表直流电压10V挡或示波器调查，发明哪部门有妨碍，请细心搜查各器件焊点，焊接前需留意元器件的筛选与测试。其余各成果的检测请自行完成。
