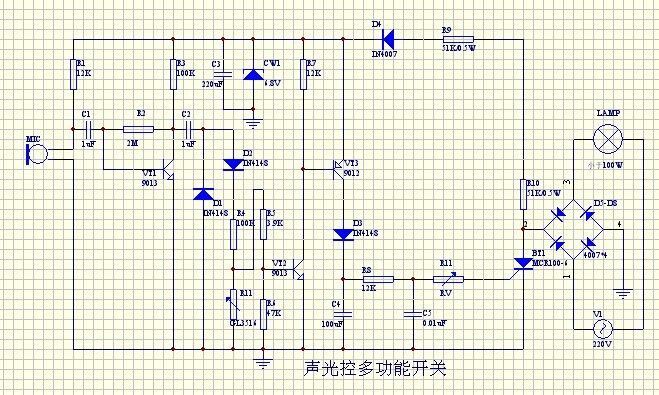

介绍： 声光控开关：用声音和光照强控制的开关，当环境的亮度达到某个设定值以下，环境中的声音超过某一限度时候，这种开关就可以开启。 声光控开关主要应用于楼道无需人开启并且能够自动关闭的场合。人走过发声就可以自动燃亮，方便节能。但是由于声音范围大的话，导致开关误动作，所以声光控开关正逐步被红外线开关取代。 声光控必须同时具备两个条件，声光才起作用。声光控开关从面板上来讲，其开关作用的声音采集电路，和光控制电路，并且在附加一延时电路从而实现延时功能。如果对灯的明暗程度进行调节的话可以设计一控流电路完成灯泡亮度的调节。 声光控开关的原理图：
上面所给的是多功能声光控开关电路原理图，本电路采用的是家用220v电源电压，经过右边单相全控桥整流得到直流电压。此电压一方面提供给灯泡发亮，另一方面经过D9、D10分压以及C3、D3稳压在6.8v的直流工作电源。R1、MIC构成声音输入电路（输入信号为电压信号），然后经过电容C1耦合之后经过Q1进行放大。此放大电路是由R2、R3、Q1组成的。放大后的信号在经过整流电路之后，电压信号转换成电流信号，C2、C4、D1、D2构成的整流电路。电流信号流过R4到达Q2的基极。在电路中R11为光敏电阻，当光照强度大的时候电阻很小可以认为短路状态，光照强度弱的时候，电阻很大认为是开路。所以当光照弱的时候，R11相当于开路不导通。这样电流信号就可以经过Q2、Q3进行二次放大，放大后的电流信号到达D4。流经R12电位器和D5到达可控硅的门极，触发之后晶闸管导通。灯泡所在的路就构成了闭合回路，灯泡发光。 此电路不仅实现了声音和光控制灯的燃灭，同时通过调节电位器R12的组织大小，来实现对电流大小的调节，从而调节可控硅的触发角来控制灯泡所在路中的电压值大小从而控制了灯泡燃亮的程度。R12调大，电流变小，触发角变大，导通角变小，从而电压有效值减小，灯泡变暗。R12调小，因此灯泡变亮。在电路中D4、C5、R8构成延时电路从而实现灯自动熄灭。
线路中灯泡选择钨丝灯泡。主要原因是声光控开关通过电子回路启动，带整流器的灯起动电流较大，容易造成电子元件的击穿，损坏电路。声光控开关启动频繁对于节能等来说在某种程度上会缩短灯的使用寿命。同时在关闭之前也不能达到卤素灯的亮度。所以一般灯具不适合使用在声光控开关电路中。
