【废物利用】废旧平板wifi模块变无线网卡

时间:2017-05-12 09:22来源:本站 作者:haodiy 点击:
好久前的一个昂达平板尸体。F拆了做了个16G的U盘。然后就剩这WIFI模块可以利用下了。拆下来8188的,这个字拍不清。这边一共6个焊盘。。。天线的在另一边。板上还

好久前的一个昂达平板尸体。F拆了做了个16GU盘。然后就剩这WIFI模块可以利用下了。



【废物利用】废旧平板wifi模块变无线网卡

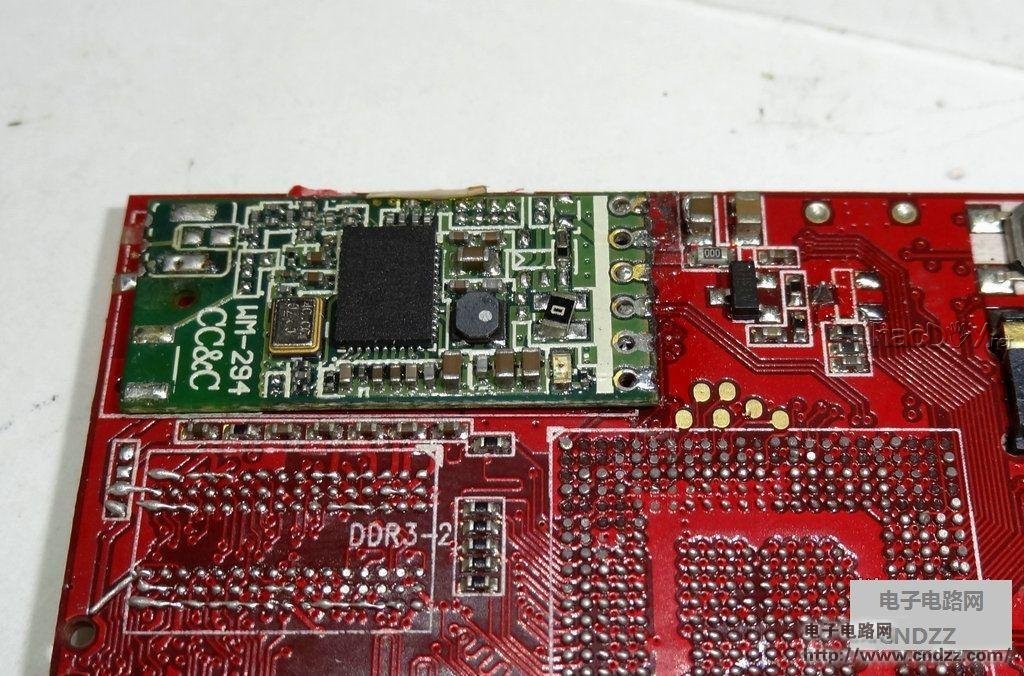

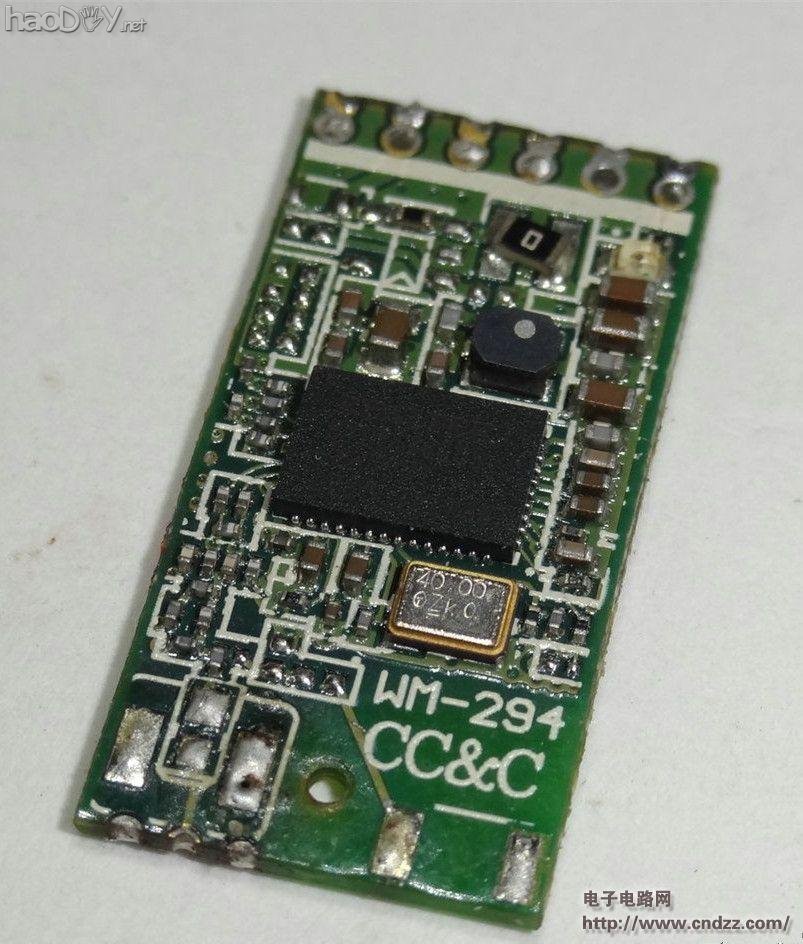

拆下来



【废物利用】废旧平板wifi模块变无线网卡

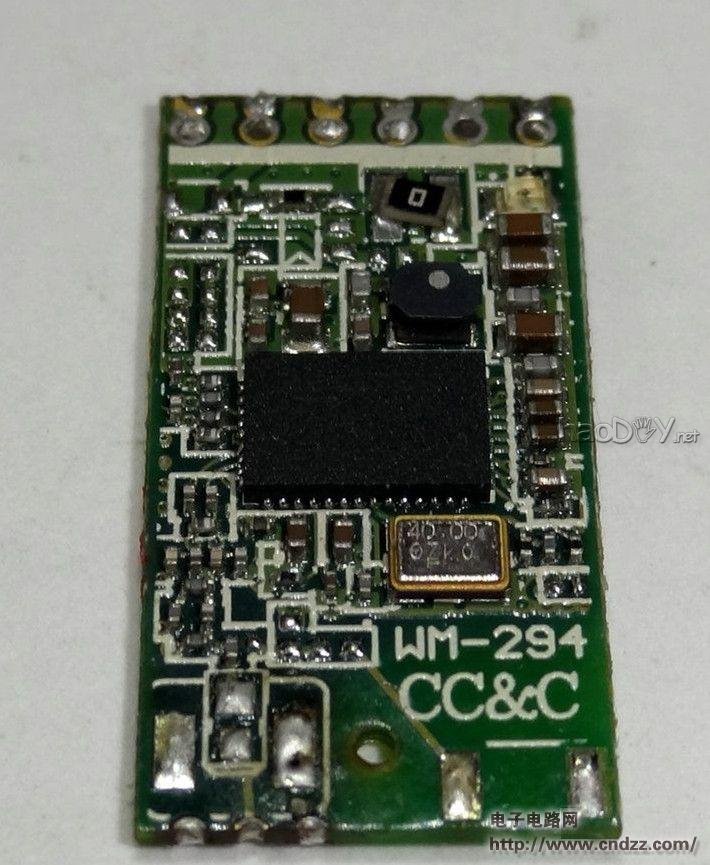

8188的,这个字拍不清。

这边一共6个焊盘。。。天线的在另一边。板上还没有标注。确实让我头疼了一阵。。。



【废物利用】废旧平板wifi模块变无线网卡



多亏了万能的某宝啊!总算找到焊盘的定义。临时搭下试试看。



【废物利用】废旧平板wifi模块变无线网卡

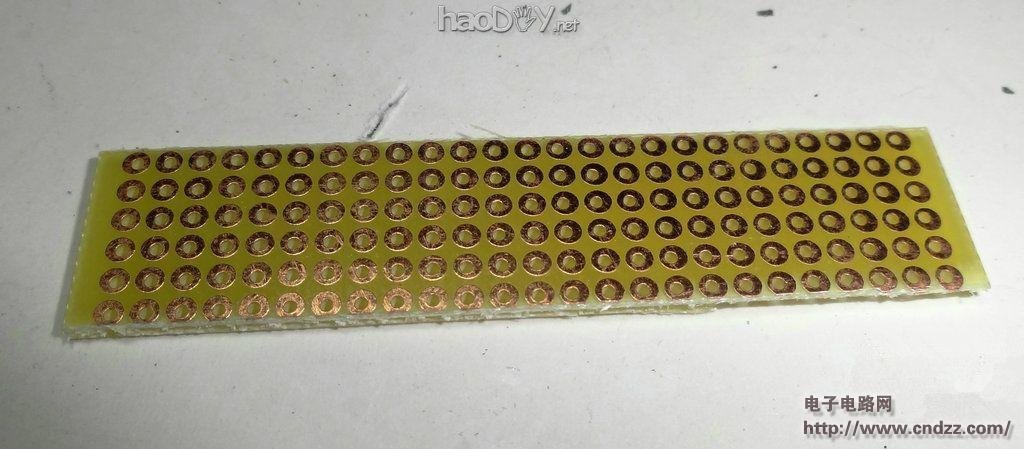

找个洞洞板



【废物利用】废旧平板wifi模块变无线网卡

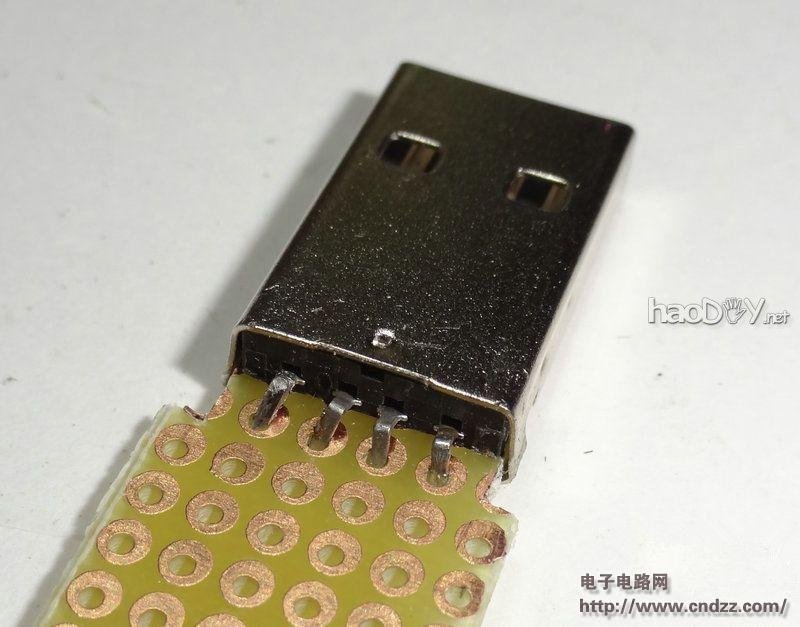

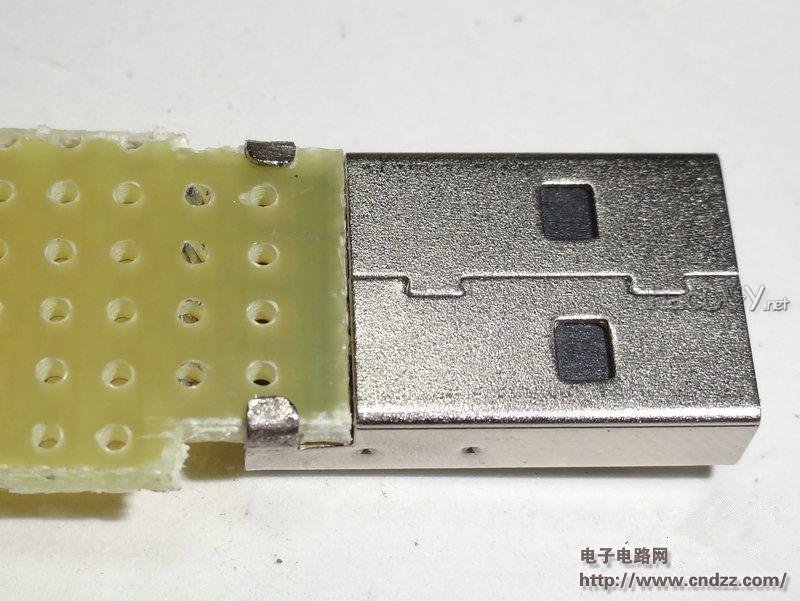

USB



【废物利用】废旧平板wifi模块变无线网卡





【废物利用】废旧平板wifi模块变无线网卡

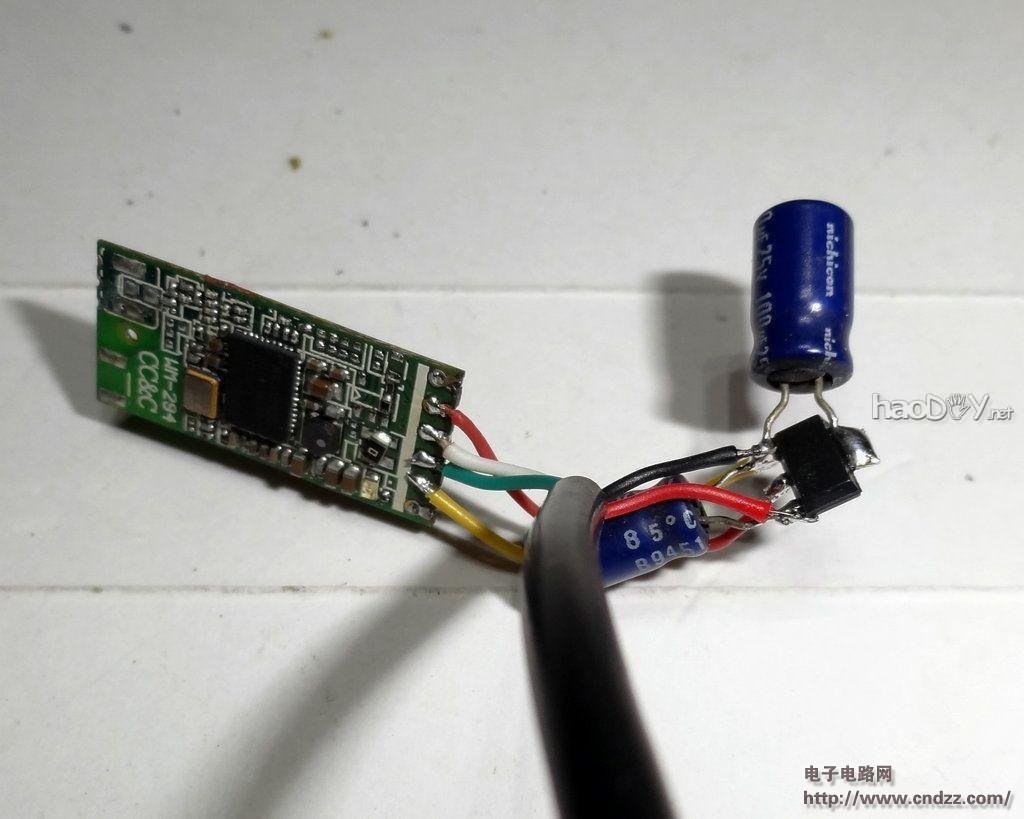

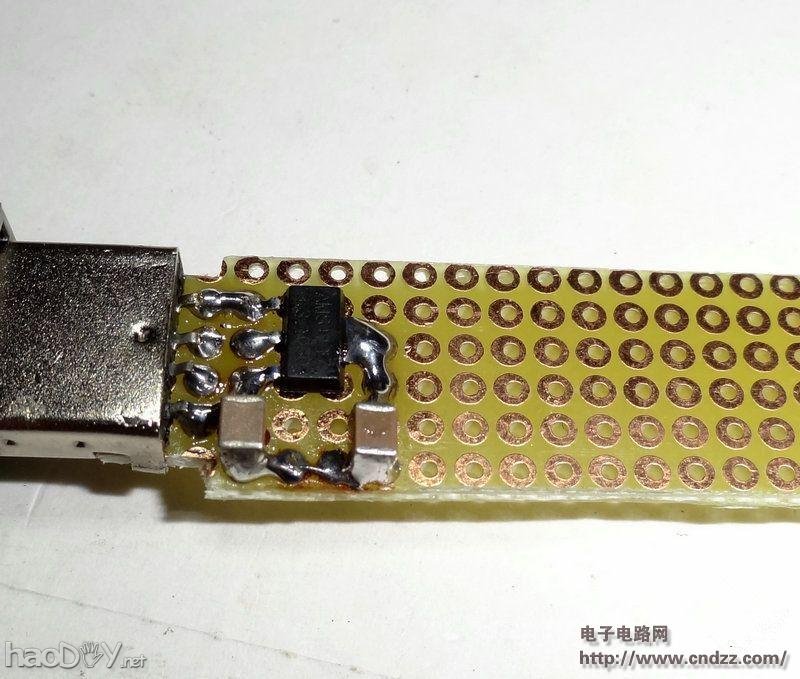

3.3V供电



【废物利用】废旧平板wifi模块变无线网卡

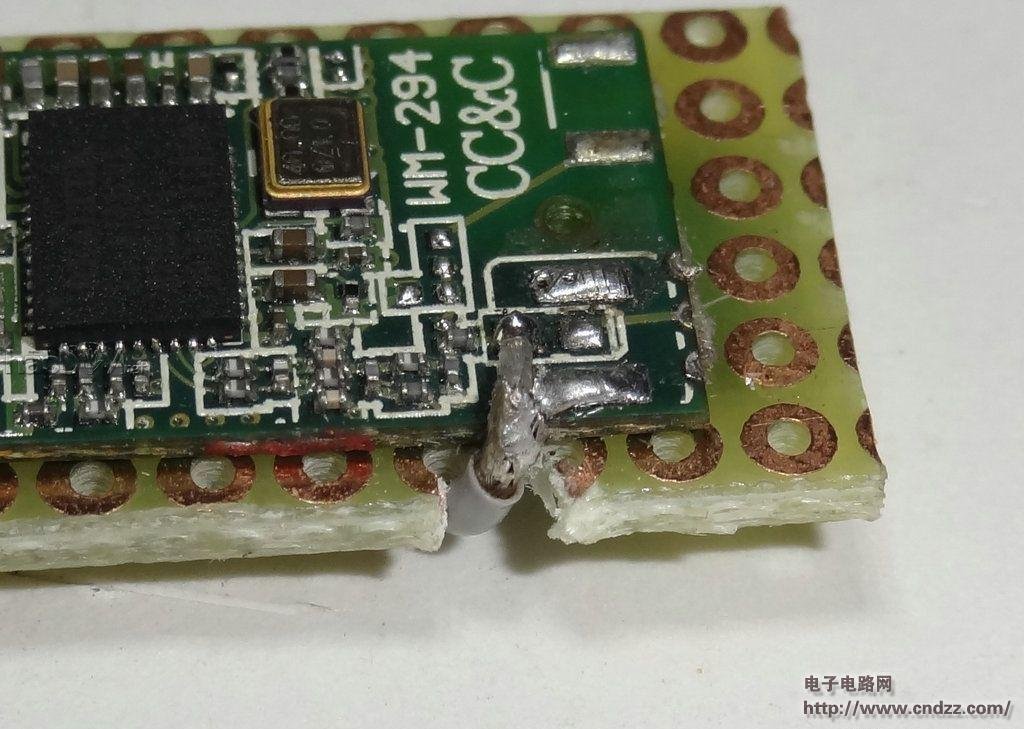

再装上wifi模块。



【废物利用】废旧平板wifi模块变无线网卡

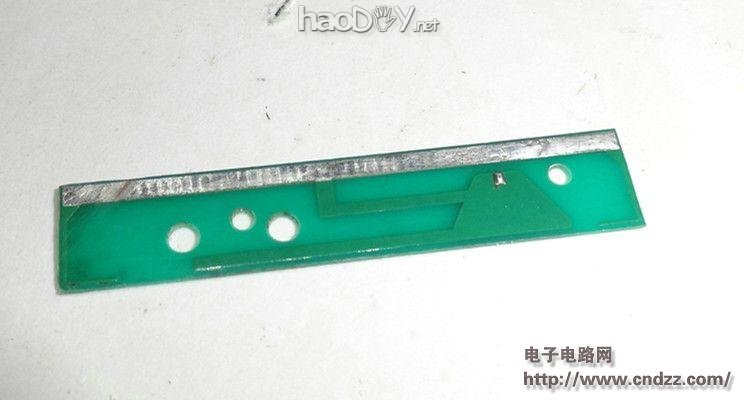

平板上的WIFI天线,也给它用上。



【废物利用】废旧平板wifi模块变无线网卡





【废物利用】废旧平板wifi模块变无线网卡

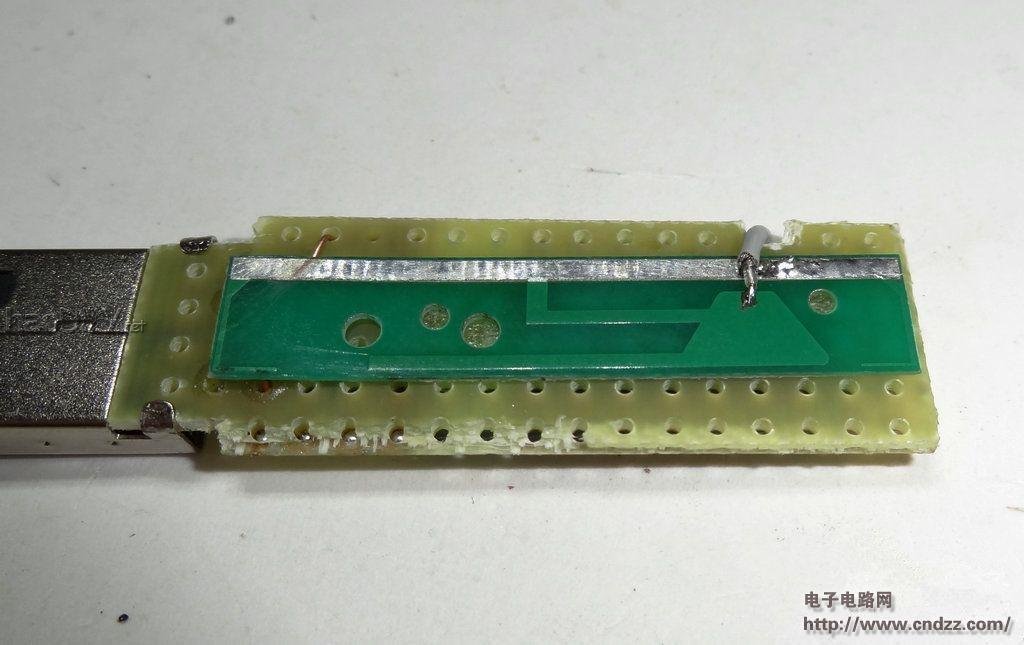

天线贴在洞洞板背面。



【废物利用】废旧平板wifi模块变无线网卡

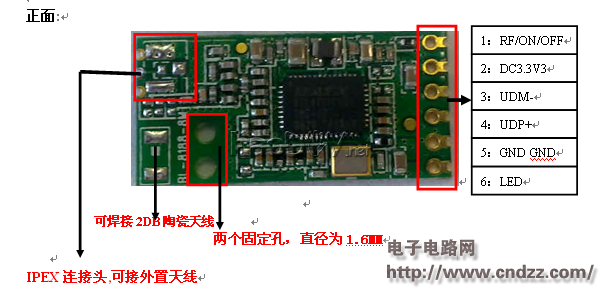

万能的某宝找到的图片。上面有各焊盘定义。





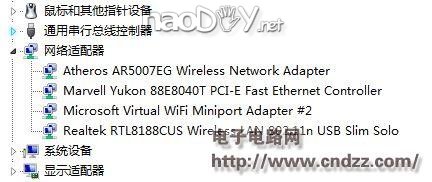

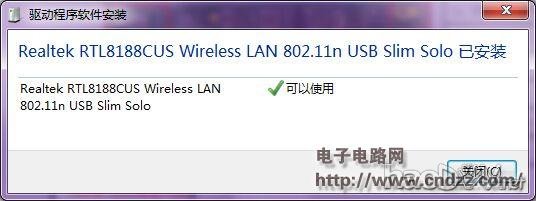

【废物利用】废旧平板wifi模块变无线网卡





【废物利用】废旧平板wifi模块变无线网卡





【废物利用】废旧平板wifi模块变无线网卡





【废物利用】废旧平板wifi模块变无线网卡
