报废手机拆闪存EMMC字库制作USB3.0 U盘

时间:2017-05-16 09:28来源:bbs.mydigit.cn 作者:hbxswhj 点击:
前几天有个旺旺上的朋友发消息问,报废的手机能不能做U盘,大概应该是看了我以前制作U盘的帖子找到我的,当然可以,就接下了. 1.没过两天就收到了来自深圳的顺丰快递,其中一个三星的字库他自己拆了下来,弄得比较惨,还有残胶,有些点是黑的,这不知道吹了多久弄下来
前几天有个旺旺上的朋友发消息问,报废的手机能不能做U盘,大概应该是看了我以前制作U盘的帖子找到我的,当然可以,就接下了.

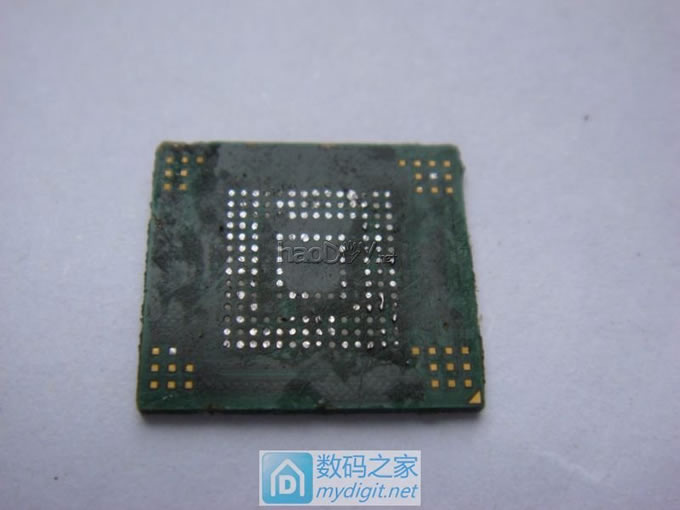

1.没过两天就收到了来自深圳的顺丰快递,其中一个三星的字库他自己拆了下来,弄得比较惨,还有残胶,有些点是黑的,这不知道吹了多久弄下来的,然后又被折腾了多久.
报废手机拆闪存EMMC字库制作USB3.0 U盘

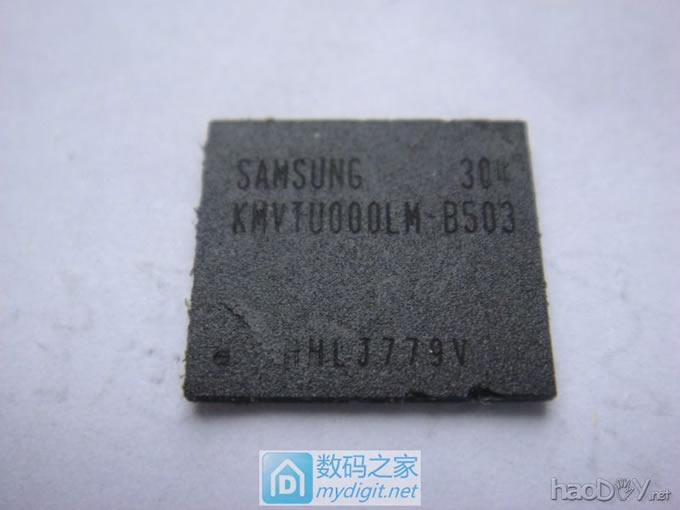

2.正面,三星N7102的B503字库,16G.
报废手机拆闪存EMMC字库制作USB3.0 U盘

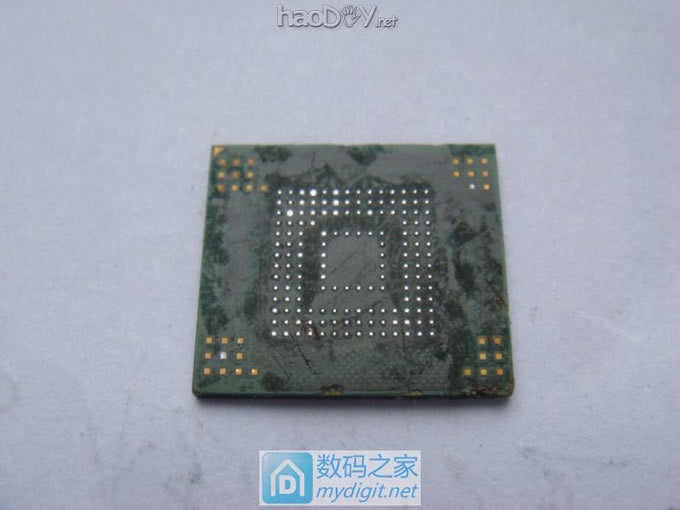

3.首先当然是清理干净,给每个点上好锡,光亮如新.
报废手机拆闪存EMMC字库制作USB3.0 U盘

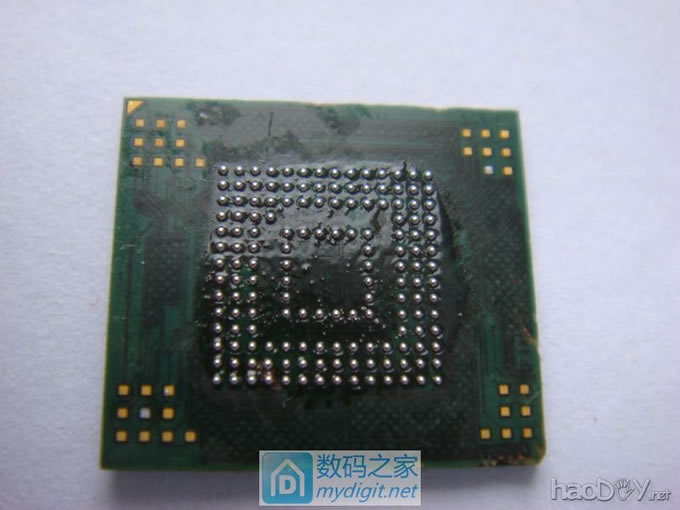

4,再来植球,这都是基本功,天天玩,没经验的话感觉比较难,芯片有搞报废可能.
报废手机拆闪存EMMC字库制作USB3.0 U盘

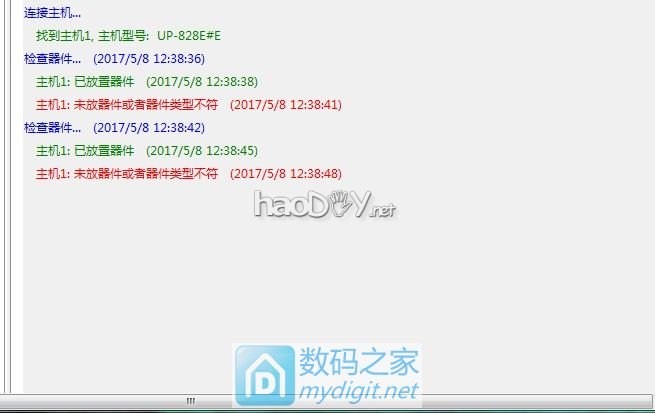

5.好了,现在可以上编程器测试好坏了,可惜编程器不识别,这个被他搞坏了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

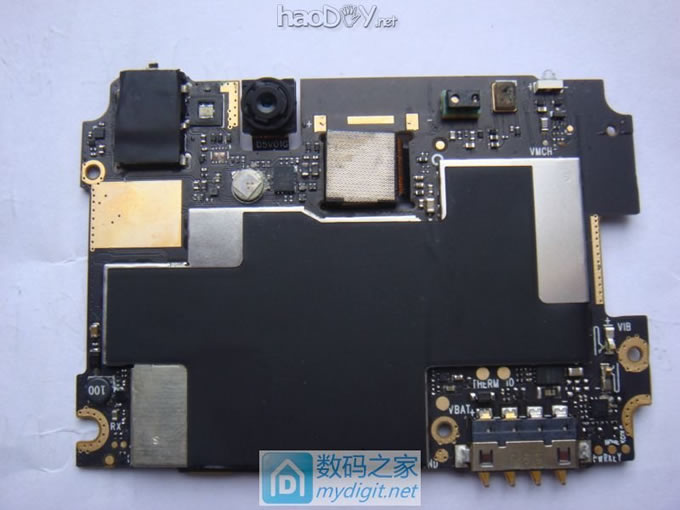

6.丢一边,一共发来两片,还有块红米NOTE2的进水板,先来看看,大红标表示进液了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

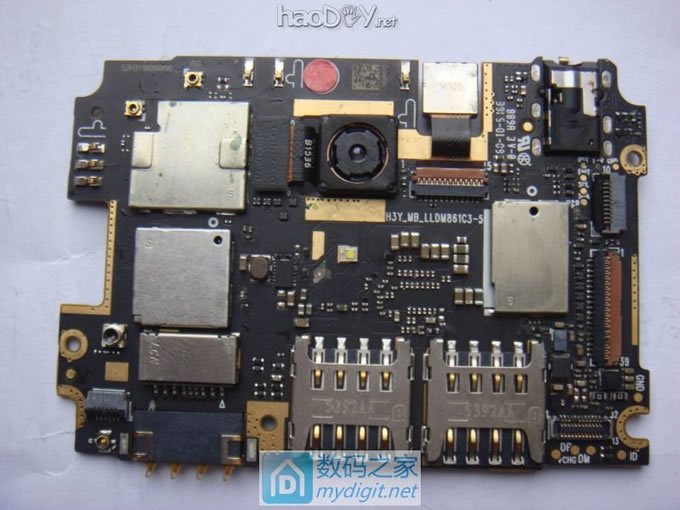

7,背面,EMMC字库在屏蔽罩下.
报废手机拆闪存EMMC字库制作USB3.0 U盘

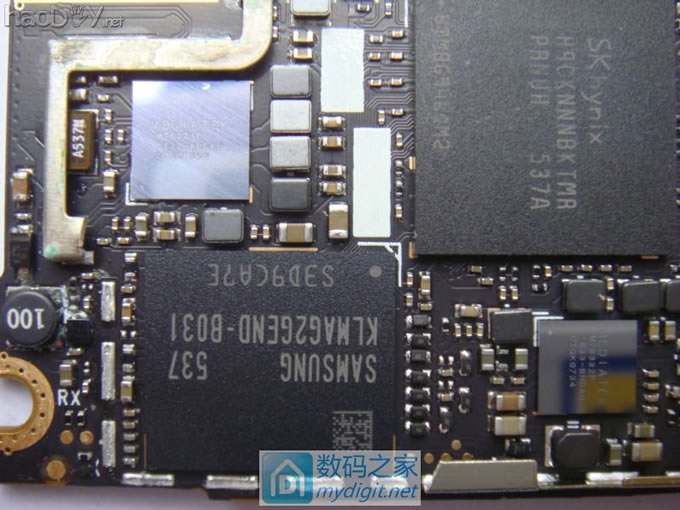

8.剪开罩子,用的是三星的EMMC,红米NOTE2的字库没碰到坏的,大概因为使用了三星芯片的原因.如今都没字库换了,快失业了.
报废手机拆闪存EMMC字库制作USB3.0 U盘



9.吹下芯片.
报废手机拆闪存EMMC字库制作USB3.0 U盘

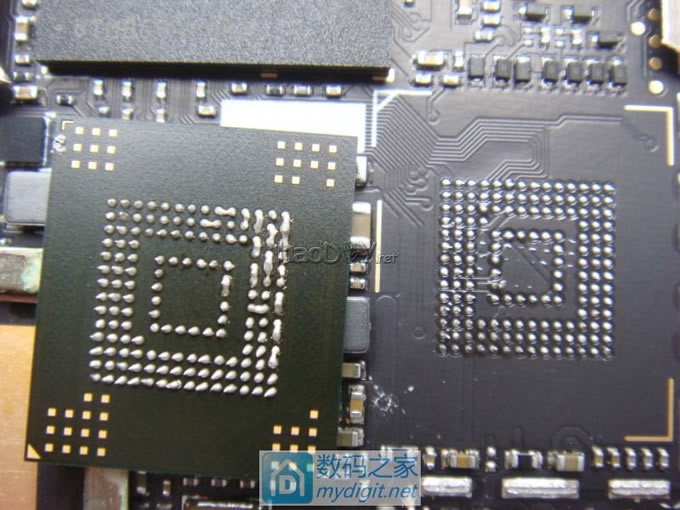

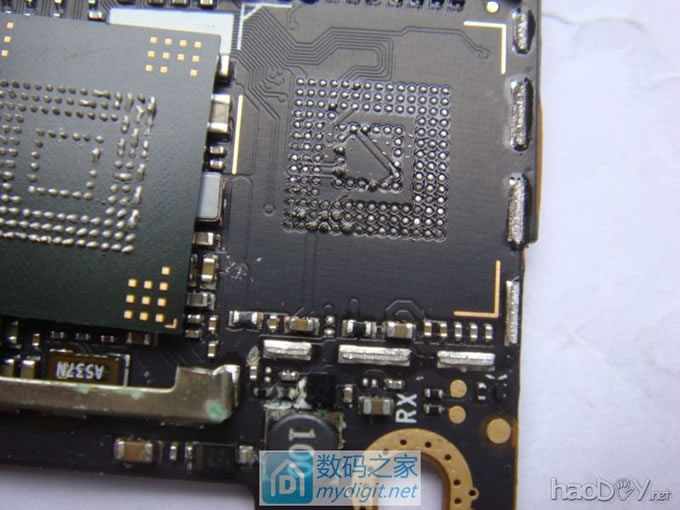

10.可以从光线上看到.左下进水地方的锡已经黑了,进水的机器如不马上处理,锡会马上氧化,零件就很容易松动,即使修好,以后也用不长.
报废手机拆闪存EMMC字库制作USB3.0 U盘

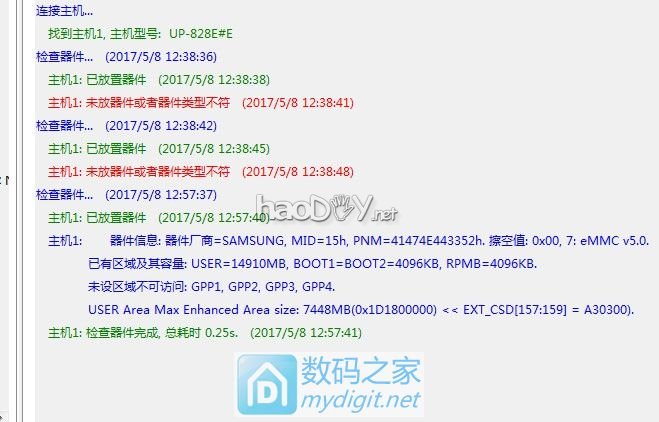

11.做好球,再上编程器测试下,这次顺利识别,是一个16G的.
报废手机拆闪存EMMC字库制作USB3.0 U盘

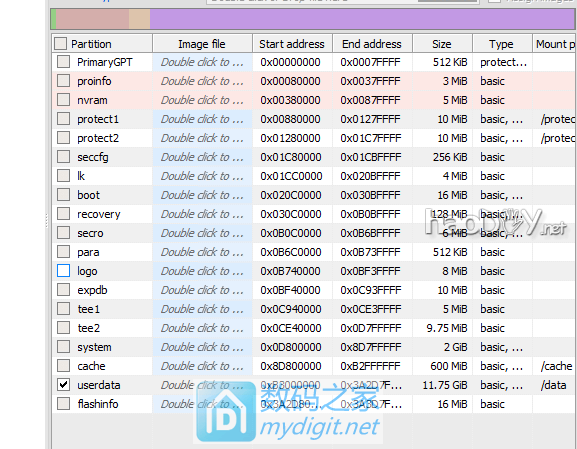

12.坛友讲过想恢复数据,顺便用另外一种设备测试下芯片.可以看到芯片有多个分区,USERDATA顾名思义就是用户数据,专门存放各种存储数据的.
报废手机拆闪存EMMC字库制作USB3.0 U盘


13.打开USERDATA夹子.
报废手机拆闪存EMMC字库制作USB3.0 U盘

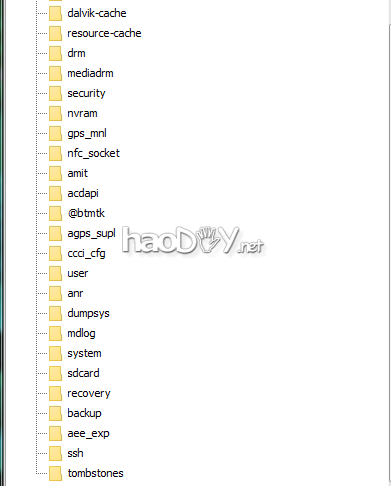

14.各种文件夹很多,但是打开基本看不到内容,应该是安卓系统加密了,好象有仪器可以直接读,价格不便宜,这个我送给同行数据恢复,他们收我1200元起,一般谈到价格,不痛不痒的DATA,没几个人愿意搞了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

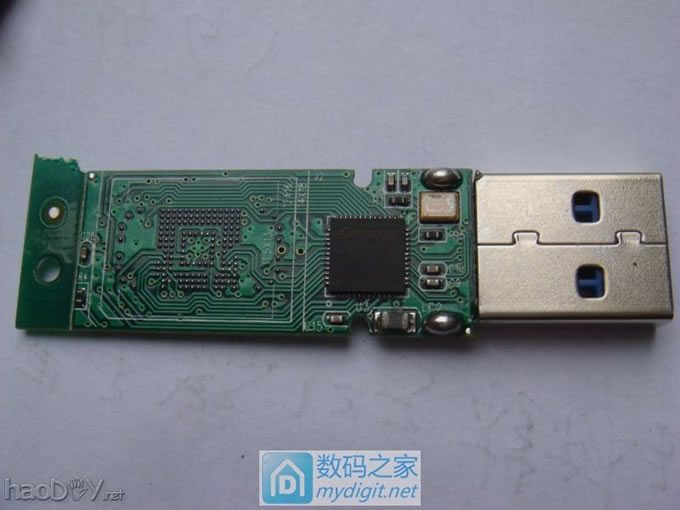

15.好,芯片测试没有问题,准备USB3.0板子和壳了,主板来自深圳,实话实说是山寨产品,但做工不是太差支持双贴,两个16G就是32G了,两个32G就是64G了,如其报废手机换个盆或者换3元,不如做个3.0的U盘发挥余热,个人感觉还是有价值,比淘宝上的山寨U盘,扩容U盘,质量肯定更好.各位坛友赶快搜集报废手机来做吧.
报废手机拆闪存EMMC字库制作USB3.0 U盘

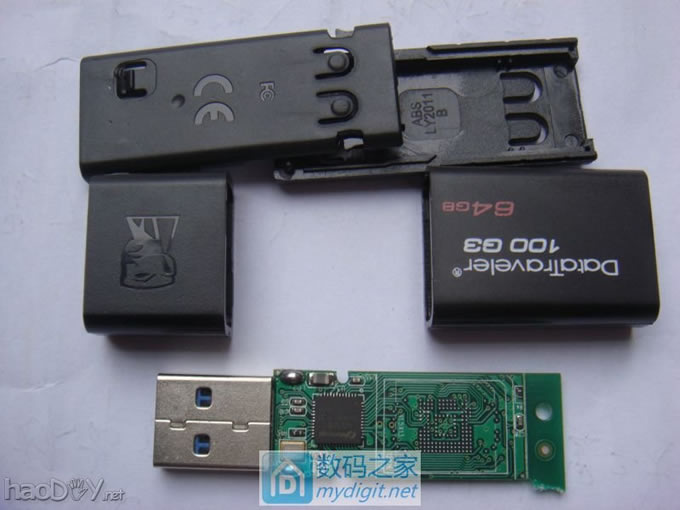

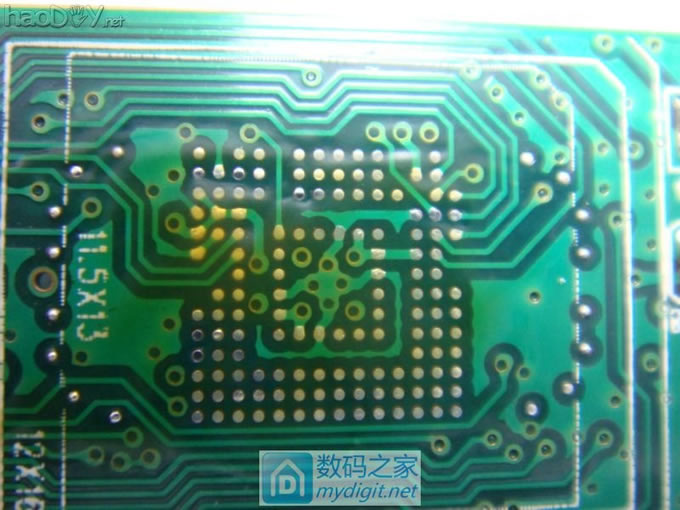

16.两边都有焊位,可以做双贴.顺便说下这个U盘外壳,内含机关,装了就拆不了,我都是没装,让坛友观察下动动手,动动脑,防老人痴呆,自己装.
报废手机拆闪存EMMC字库制作USB3.0 U盘

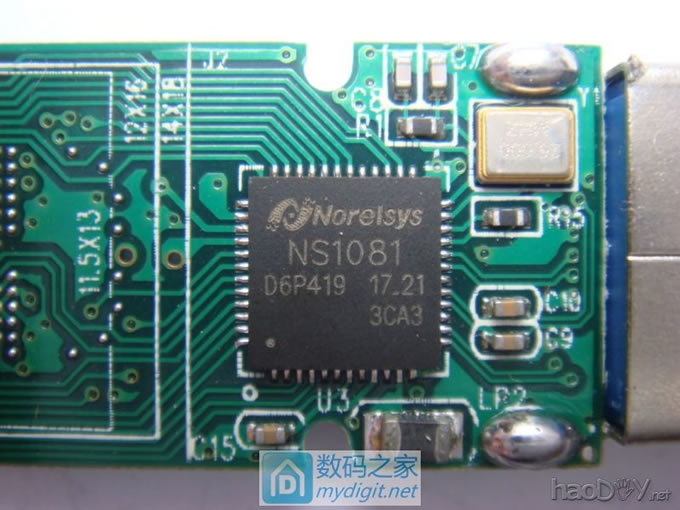

17.主控是NS1081,没太了解这东西.
报废手机拆闪存EMMC字库制作USB3.0 U盘

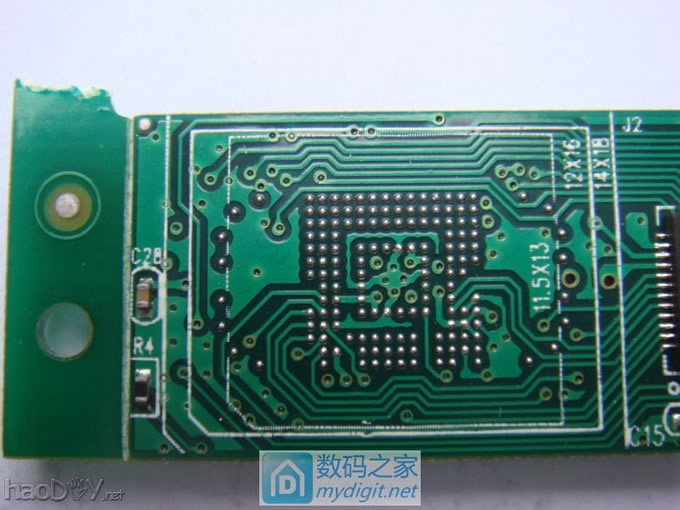

18.主板上带锡球,看到有卖这种板子的卖家说,弄好芯片直接往上盖,芯片不用植球.但我个人觉得,还是比较难对准的,没对准容易短路,我更习惯IC上植球装.
报废手机拆闪存EMMC字库制作USB3.0 U盘

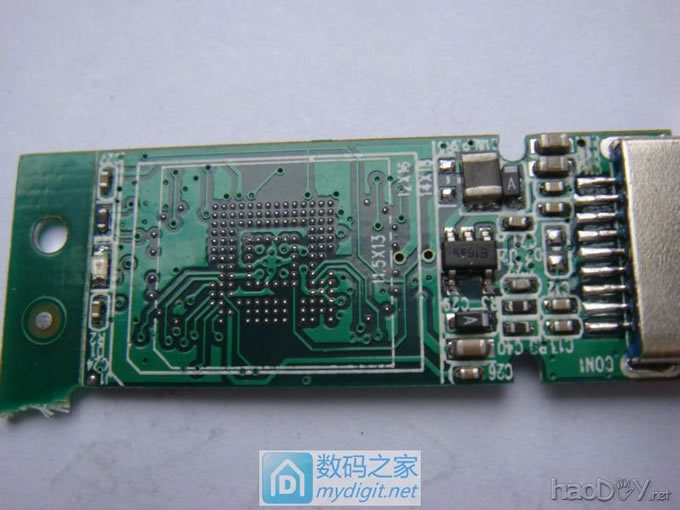

19.背面的样子,有个降压IC什么的.
报废手机拆闪存EMMC字库制作USB3.0 U盘


20.我是直接拖平了焊点.
报废手机拆闪存EMMC字库制作USB3.0 U盘

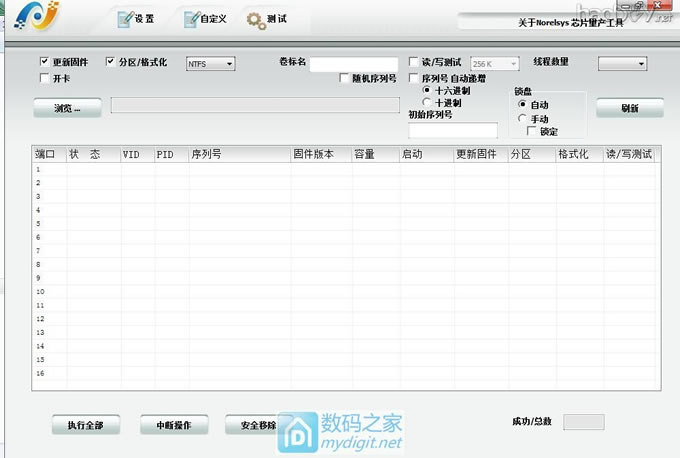

21.电脑上打开量产工具.
报废手机拆闪存EMMC字库制作USB3.0 U盘

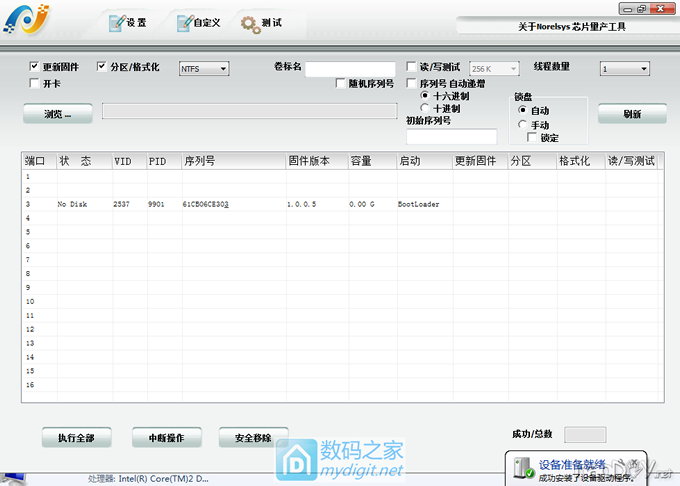

22.插入U盘,识别到了,但是是0.00G
报废手机拆闪存EMMC字库制作USB3.0 U盘

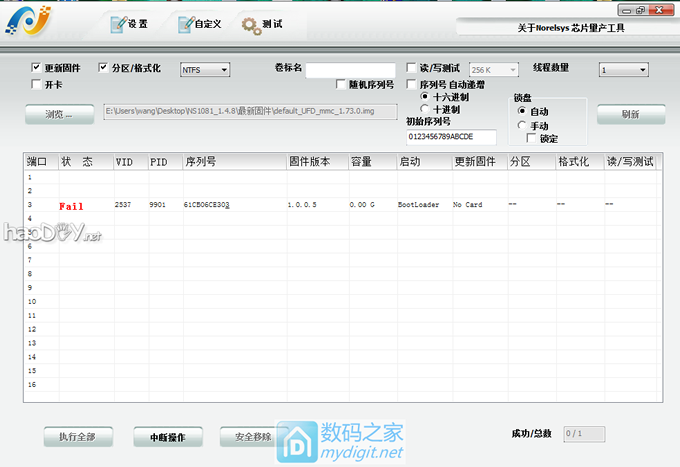

23.打开量产文件,执行全部,居然是Fail,多执行几次一样.
报废手机拆闪存EMMC字库制作USB3.0 U盘

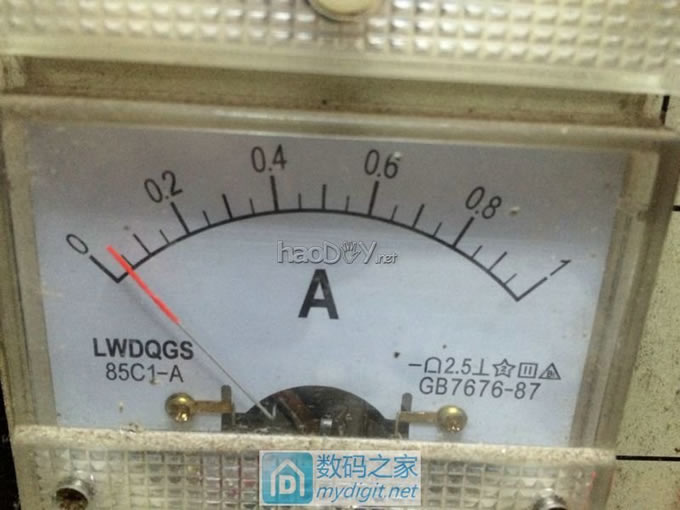

24.搞不懂哪里有问题,抽掉U盘的时候发现主控很发热,.不正常啊.想起以前淘宝上看到卖这种NS1081板子的,有买家是说很热,但个人觉得不应该如此.后来插在电流表上,居然看到电流有500MA,太不正常了,可能把EMMC闪存吹坏了或者吹短路了,取掉EMMC,此时电流只有20MA左右了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

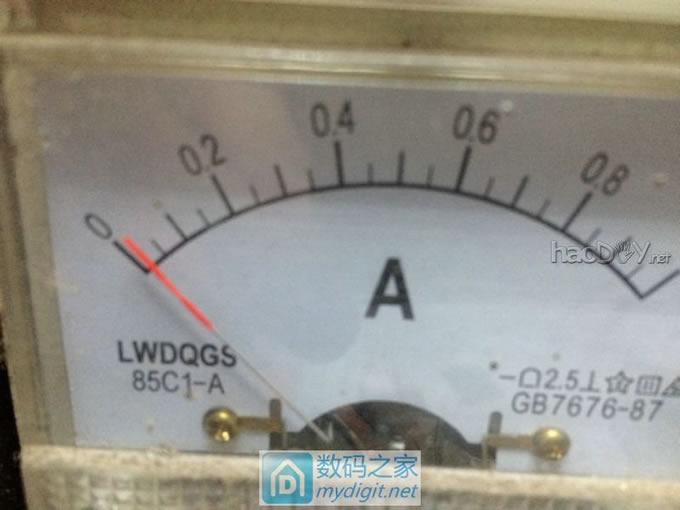

25.再把EMMC装一次,再看电流,50MA.原来发热是芯片装短路了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

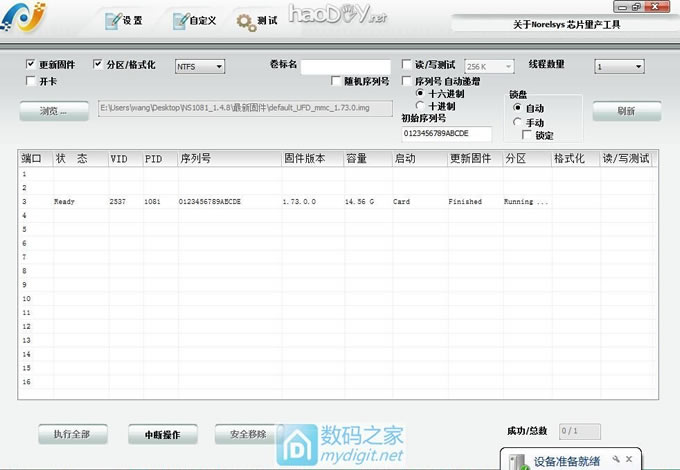

26.再来量产,秒开成功了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

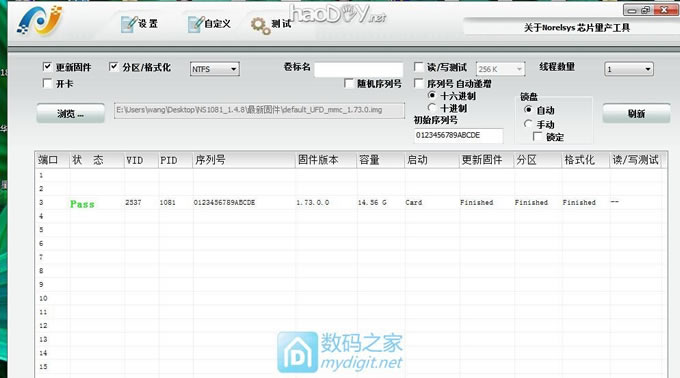

27,有两次过程,第二次提示Pass.
报废手机拆闪存EMMC字库制作USB3.0 U盘

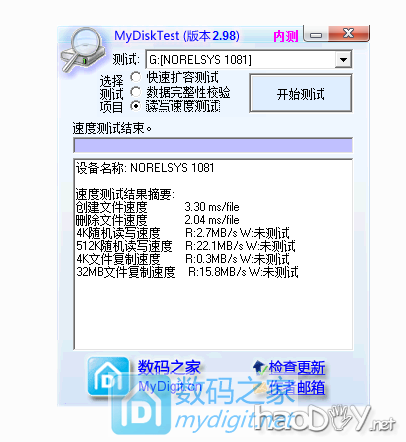

28.电脑里只找到一个比较老的测试工具了,好象很有历史了.
报废手机拆闪存EMMC字库制作USB3.0 U盘

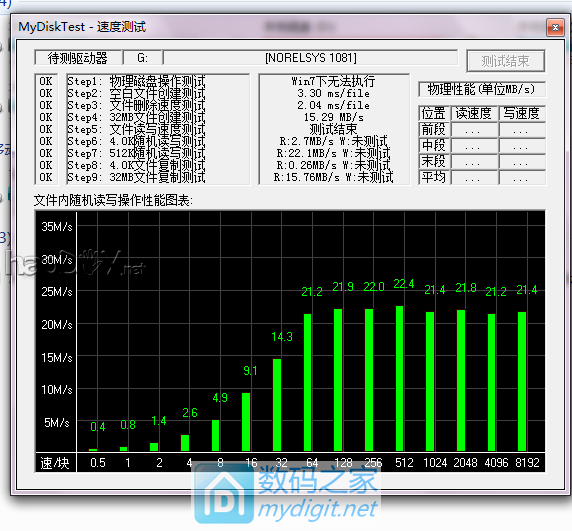

29,我的电脑只有USB2.0 测试USB3.0是这个速度.
报废手机拆闪存EMMC字库制作USB3.0 U盘

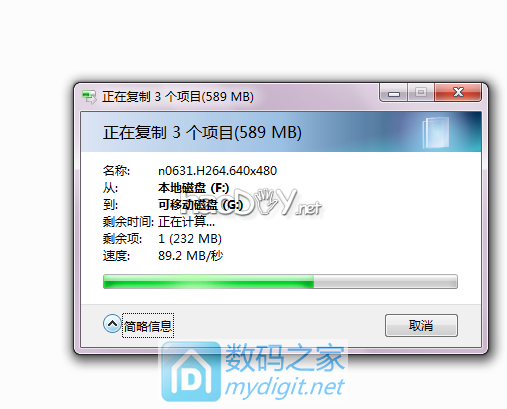

30.复制一个文件看看速度,USB2.0能到这个速度好象还可以.
报废手机拆闪存EMMC字库制作USB3.0 U盘

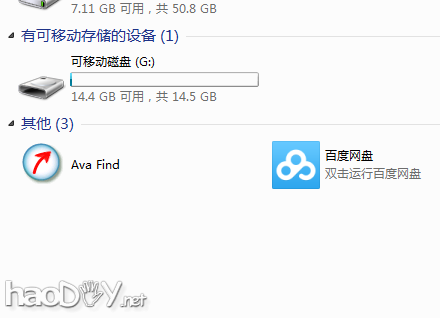

31.完工,可用容量14.6G
报废手机拆闪存EMMC字库制作USB3.0 U盘

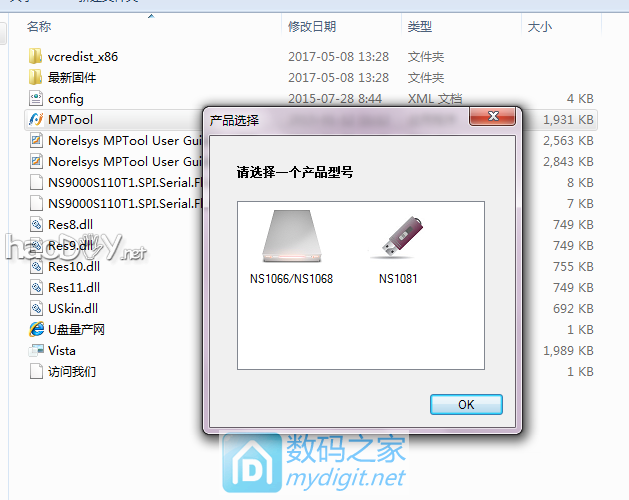

32.忘记说了,量产工具打开时候选择NS1081.
报废手机拆闪存EMMC字库制作USB3.0 U盘

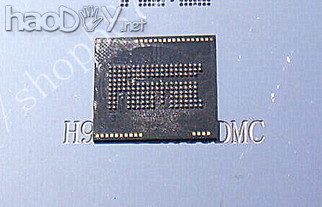

33.这两种脚位的EMMC暂时没有3.0的U板支持,但仪器测试是好的,我可以给换上面那种同容量芯片做U盘.感觉8G以下没意义做,做之前先看下芯片容量.
报废手机拆闪存EMMC字库制作USB3.0 U盘报废手机拆闪存EMMC字库制作USB3.0 U盘



总结一下,感觉没有经验从拆芯片,到除胶,装芯片,都狠有难度,狠有搞报废可能,芯片我算是搞得比较多,但也拆装了二次才成功,因为搞这个不多,没经验的缘故.这一套壳子和板我拿来是15元不含邮费,做好给这位朋友30元包邮X通,赚多少钱各位心里有数,纯属没事干弄了玩玩,帮快递凑单.各位有想做的可以邮寄报废机器或板子过来都可以,价格就是这样,支持淘宝交易.多数手机芯片封胶,不包百分百成功,但承诺会尽心尽力小心弄. (责任编辑:admin)
