废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

时间:2017-07-30 20:56来源:数码之家 作者:离线fht260 点击:
09年买的键盘 突然不好用了 于是果断拆掉 发现键盘膜导电不佳 于是将键盘电路板拆掉 不小心焊盘掉了 于是飞线架起找来游戏手柄就打造一个usb游戏手柄吧上图红白机的手柄 十几年的东西了翻了出来飞过线的键盘电路板 技术不咋地勿喷啊 手柄的电路板 用万用表测
09年买的键盘 突然不好用了 于是果断拆掉 发现键盘膜导电不佳 于是将键盘电路板拆掉 不小心焊盘掉了 于是飞线架起
找来游戏手柄就打造一个usb游戏手柄吧上图
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

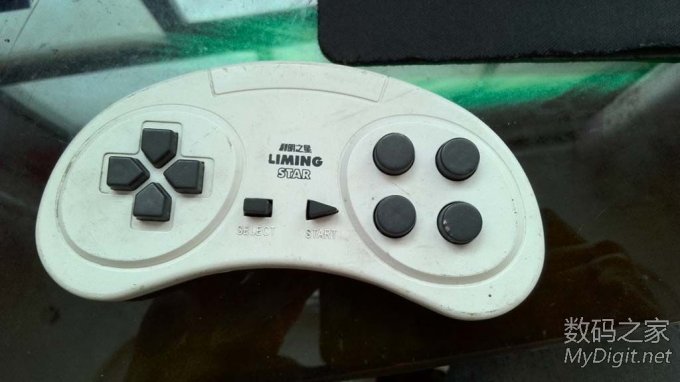

红白机的手柄 十几年的东西了翻了出来
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

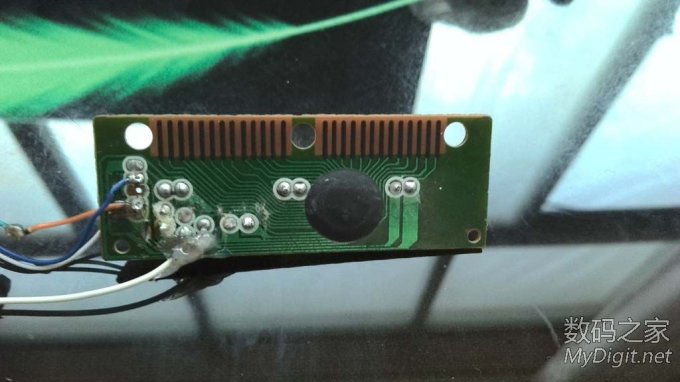

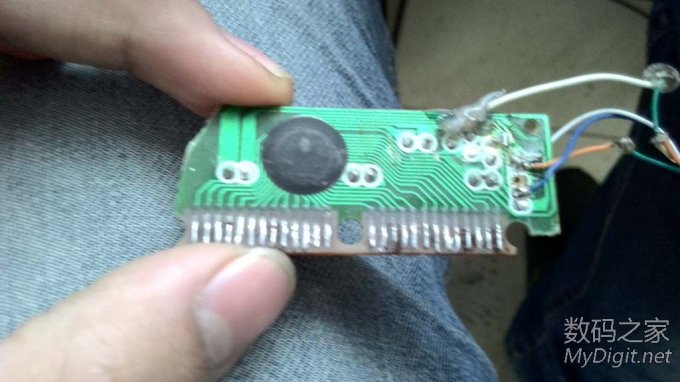

飞过线的键盘电路板     技术不咋地勿喷啊

废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

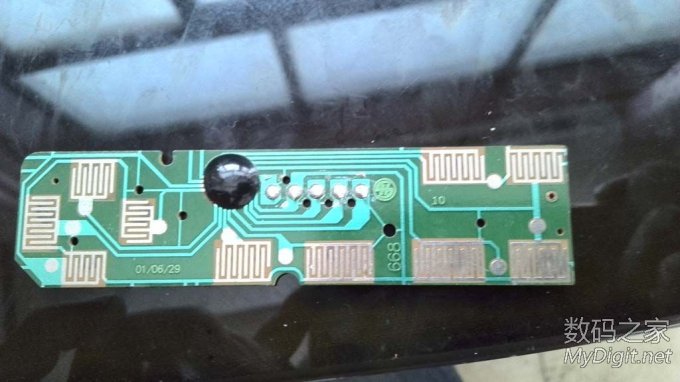

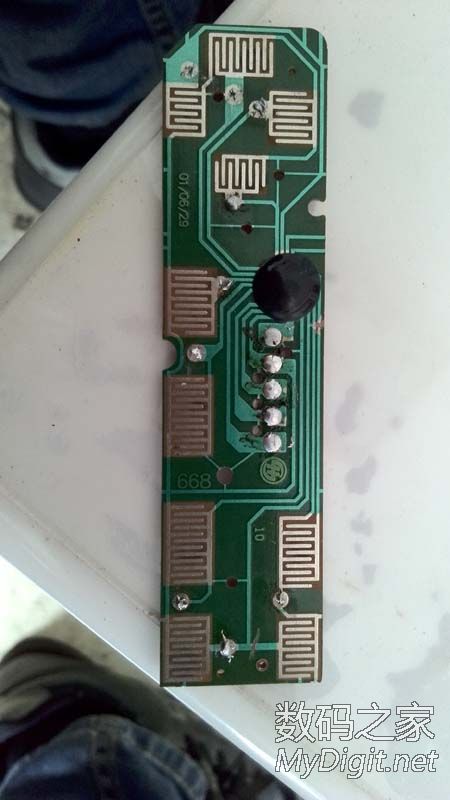

手柄的电路板 用万用表测量 发现手柄是靠检测电阻大小来识别按键的 于是果断将5根线断掉

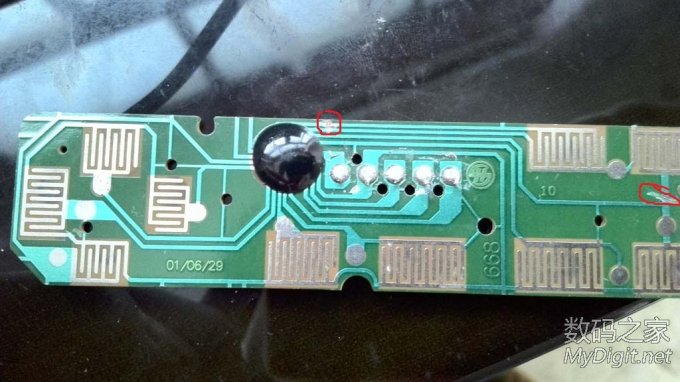

红白8位游戏机其实只有两个按键 我们要做四个按键 所以把一些按键隔离出来
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈
将每个按键都上锡一根地线很多默认都串联者所以地线一根就行

废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

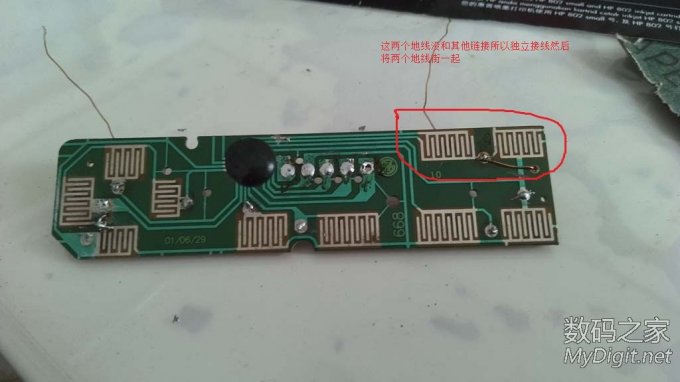

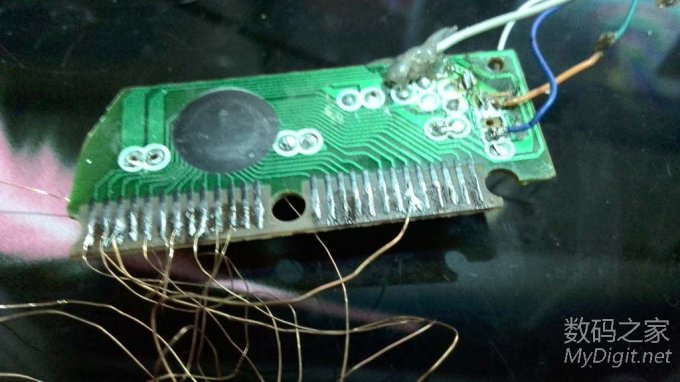

拆的变压器的漆线有用了 这两根都是地线只有坐上两个按键没和其他连着所以地线两根然后接到一起

[attachment=6892082]
键盘导电胶砂纸打磨掉并上锡
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈
测试键盘按键参数。
发现手柄里装不下键盘电路板 于是掰掉一些没用的边角
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

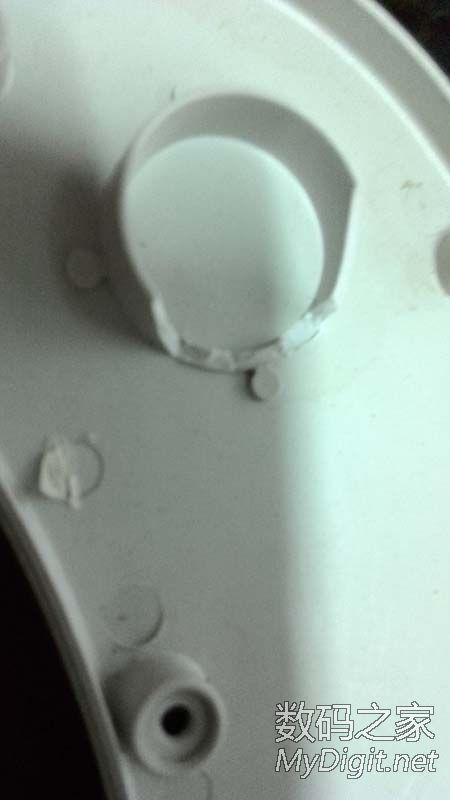

手柄背部也掰掉一些
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

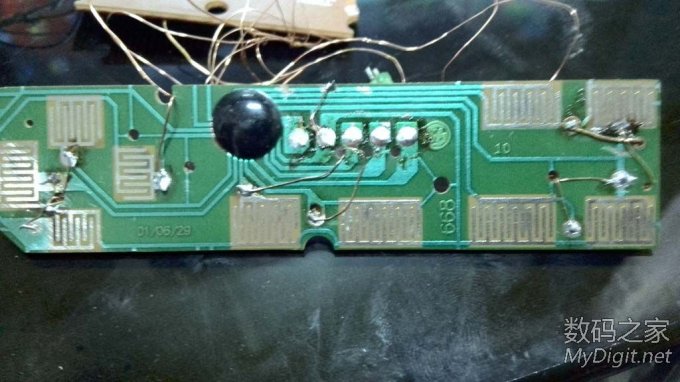

焊好线的手柄电路板
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

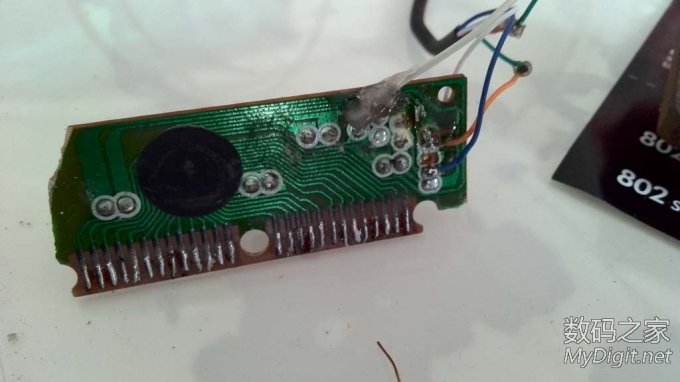

焊好线的键盘电路板
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈
然后安装
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

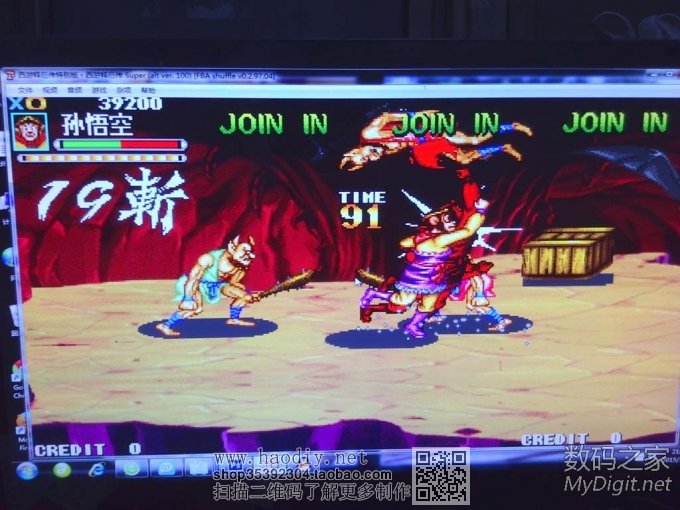

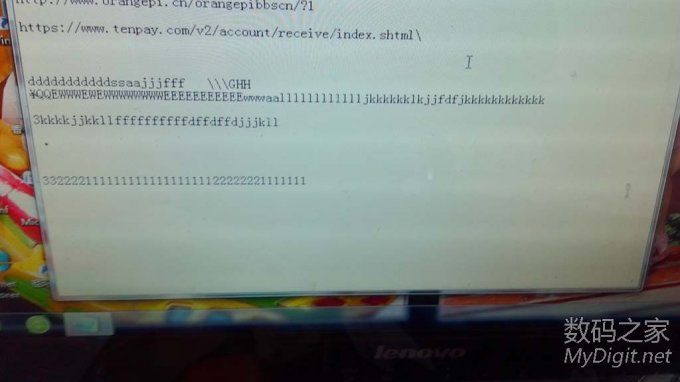

测试图片
废弃键盘打造usb游戏手柄 我要申精啊  标题要长哈

童年的乐趣啊  +M吧  我要申精啊 新手开贴 大家顶啊

[ 此帖被fht260在2015-11-24 22:11重新编辑 ]
