魅族M6硬件升级成功,庆祝一下(闪存+电池)

时间:2017-07-30 21:09来源:数码之家 作者:honphi 点击:
M6硬件升级完毕,庆祝一下!!升级好的M6 贴了磨砂膜的M6 升级所需工具 在关注了半年多的FLASH芯片价格,4GB的K9HBG 三星闪存从07年的230多元降到了如今的82元(以上价格全部为中国IC交易网千片的供货价,零售价一般贵十几到二十元)。终于决定给自己的M6升级
M6硬件升级完毕,庆祝一下!!

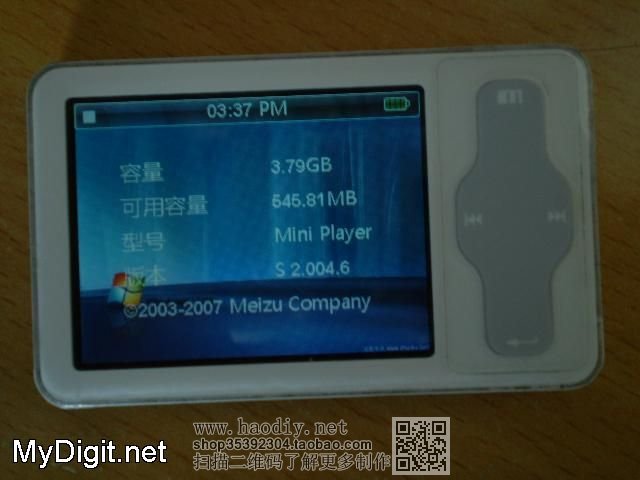

升级好的M6
魅族M6硬件升级成功,庆祝一下(闪存+电池)

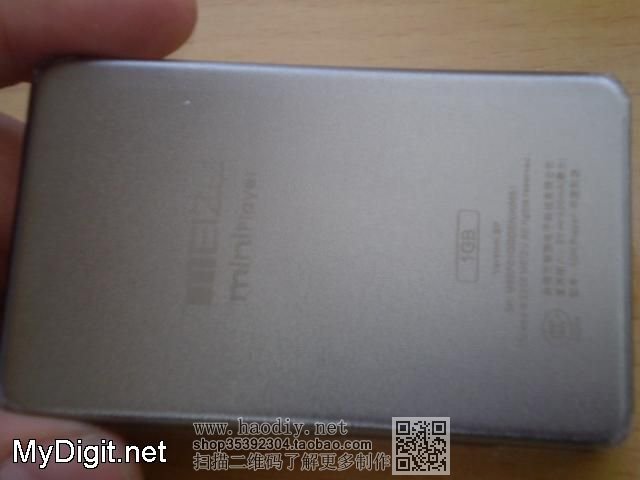

贴了磨砂膜的M6
魅族M6硬件升级成功,庆祝一下(闪存+电池)

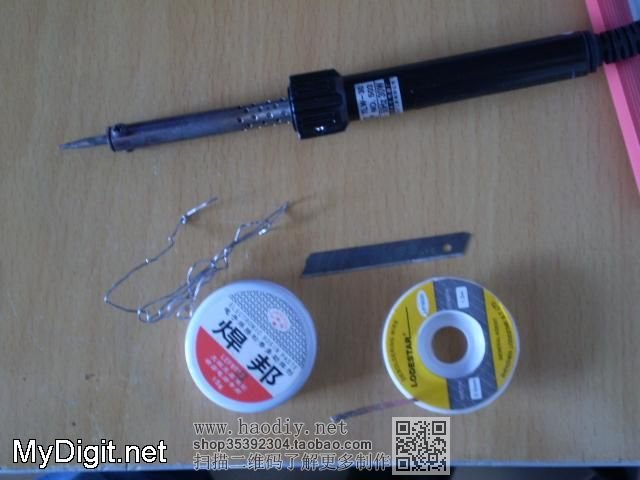

升级所需工具

  魅族M6硬件升级成功,庆祝一下(闪存+电池)


在关注了半年多的FLASH芯片价格,4GB的K9HBG 三星闪存从07年的230多元降到了如今的82元(以上价格全部为中国IC交易网千片的供货价,零售价一般贵十几到二十元)。
终于决定给自己的M6升级成4GB的。个人认为没有必要上8GB,我自己有120GB的移动硬盘,还有240GB的台式机硬盘,4GB的M6已经绰绰有余。决定升级后开始采购元件,首先4GB的三星MLC闪存,在淘宝以95元的价格拿下,还买了块新的M6原装电池大小的锂聚合电池(容量应该相同的)45元,一套U盘套件(就是包含了外壳、焊好主控的电路板,就是没有FLSH芯片的一套)13元,一盘除焊线(由多股细铜丝编织而成,吸焊效果非常好)8元。
U盘套件做的和真的似的,我买的金士顿的外壳,不但有包装,还有电话防伪、激光防伪、条形码,一应俱全。

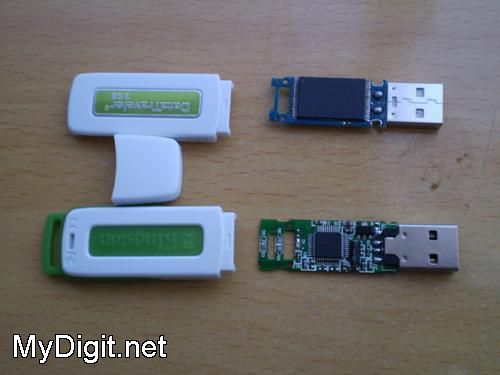

U盘套件
魅族M6硬件升级成功,庆祝一下(闪存+电池)



    东西买回来后准备拆焊和焊接了。忘说明了。我以前从来没有焊接过贴片IC的,尤其是FLASH这种引脚极其密的贴片IC,从网上找了不少的网友经验,在知道了基本方法后开始用废旧电路板练习。我一共拆了五块贴片IC,后又用多股细铜线清理干净了IC的引脚,然后重新焊接,这样练习到后来感觉不错了才上M6动手的。


下面简单的介绍下我的升级过程:
1:拆开M6,焊下电池,并保护好压电陶瓷片的接触电极。关于拆开M6的方法友不少煤油介绍过,就不再重复。注意焊接闪存时必须焊掉电池,否则可能烧毁主板。保护压电陶瓷片的解除电极可以用热缩管,不过我觉得最好是用铝箔包起来,一定要是铝箔,因为铝和锡是如同水和油不浸润的。
2:拆焊旧的FLASH。在FLASH的两端引脚上搪满焊锡,然后用薄一点的刀片插入FLASH芯片下面,稍微用力,然后用烙铁加热加了锡的部分,来回的划,FLASH就可以被拆下来了。注意,撬的时候不可以用过大的力,否则会将闪存位焊盘的铜覆层撕起来的(我就是这样干掉了一块U盘主板)。
3.焊位除锡。用涂有少量助焊剂的吸焊线贴到沾有焊锡的闪存位焊盘上,用烙铁加热,即可将焊盘上多余的焊锡吸的一干二净。
4.焊接新的FLASH芯片。将焊盘上涂少量助焊剂,然后将各个引脚对准了,用烙铁上锡。如果有引脚搭连,没有关系,用烙铁尖在引脚上来回缓慢的划,此种方法被称为“拖焊法”,直到看到各个引脚都已经可靠的连接到主板。,此时,如果是高手的话可以将多余的焊锡拖到最后3各引脚处,一般新手就很难这样做到,此时再用吸焊线加热吸除多余的焊锡。吸焊线的吸焊能力非常恐怖,吸完后有的引脚下的焊锡都被吸走了,这时再用烙铁重新加热引脚就会得到比较好的效果。
还有一个注意的就是,NAND FLSH芯片一共有48各引脚,实际上只有19个引脚是有用的,剩余的引脚全部是悬空的,这就是说如果这些悬空的引脚即使虚焊、短路也是没有关系的。

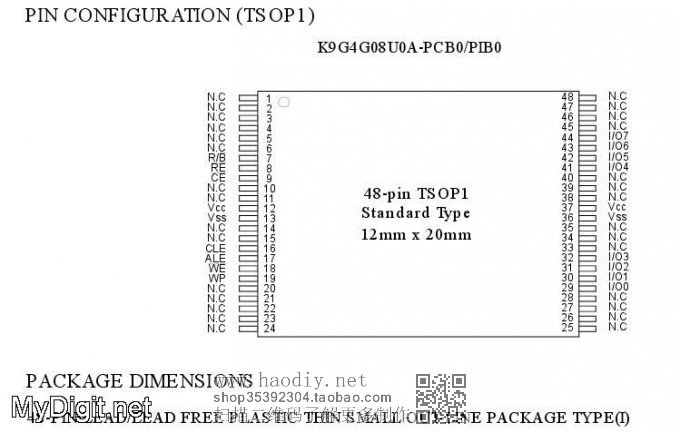

下面是K9G4G的引脚功能图,其他的FLASH也是一样的,包括K9HBG。 N,C的引脚就是悬空的引脚

魅族M6硬件升级成功,庆祝一下(闪存+电池)

5.连接电池,开机测试。如果焊接无误就可以开机,然后是提示格式化,直到格式化完毕。
(格式化可能需要几分钟)。如果开机后停到了loading 不动,说明芯片焊接有问题,不用上锡,用烙铁缓慢的重新加热下闪存的引脚即可。
6.刷如固件,格式化完毕就会提示没有资源文件,刷入即可。 其实换完FLASH最好是用DFU工具更新一次固件。
7.更换电池。比较简单,拆旧换新即可。
8.合上外壳,升级完毕。
9.索性给M6贴个膜吧,放弃了好脏的镜面,用磨砂面的手机包膜包出来的M6
★★★★★★★★★★★★★★★★★★
下面是U盘的制作
1.    将换下的闪存用吸焊线清理干净引脚并校正歪了的引脚后焊在U盘电路板上。焊接方法不再重述。
2.    用量产工具进行量产。量产其实和给MP3刷固件是相同的,量产工具可以从买U盘套件的卖家处获得。
3.    装上外壳,贴上防伪贴

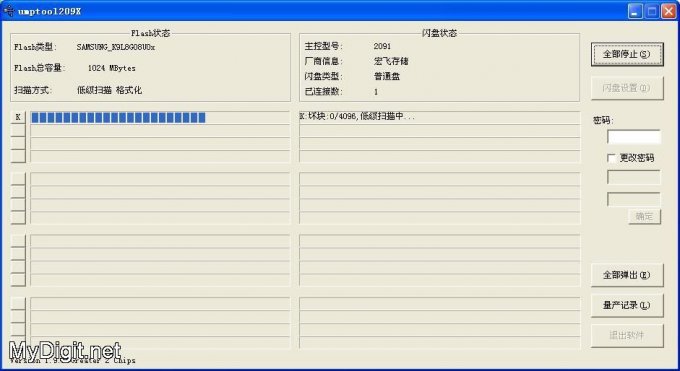

量产

魅族M6硬件升级成功,庆祝一下(闪存+电池)



量产的注意事项:不同的量产工具使用方法大同小异。量产工具里有些高级工具可以设定量产后的性能。比如我用的2091的量产工具,如果用高级扫描的话,量产后U盘的容量有1GB整,但是低级扫描的话量产后980多MB。我分析可能是低级扫描可以扫描可以发现FLASH中一些不稳定的存储单元,并将其屏蔽,不做使用,而高级扫描则将全部存储单元都使用。量产时两种方法我都试过,除了容量不一样外用起来是没区别的,个人觉得还是稳定第一。最后定到了980MB。
  关于U盘主控芯片的选择:我用过I5128的升级芯片I5127(说来也怪,升级后怎么数字变小了,我也纳闷),在不焊入闪存时长时间插电脑上发热比较大,手摸芯片可以感觉很热,而2091却在拷入大量数据后芯片仍然没有感觉到温度,而且速度也很快,同一闪存比M6还快,2091是新发布的U盘主控芯片,可能制程更小吧!

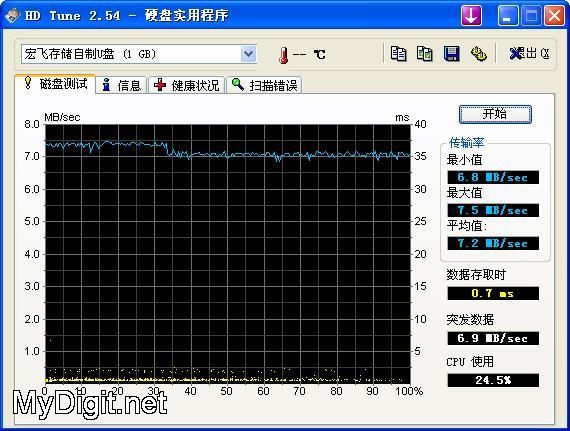

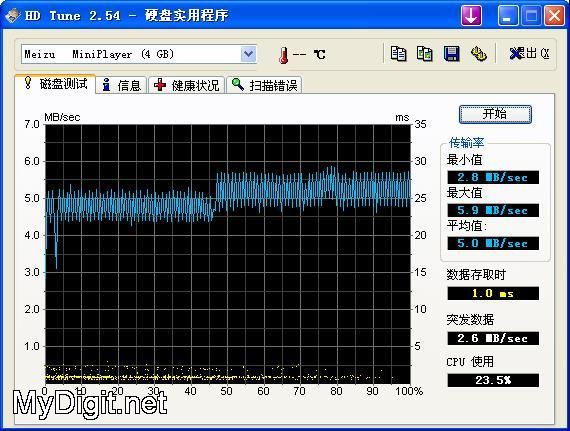

制作号的U盘有升级好的M6传输曲线对比

魅族M6硬件升级成功,庆祝一下(闪存+电池)
魅族M6硬件升级成功,庆祝一下(闪存+电池)
[ 此贴被honphi在2008-05-10 16:25重新编辑 ]
