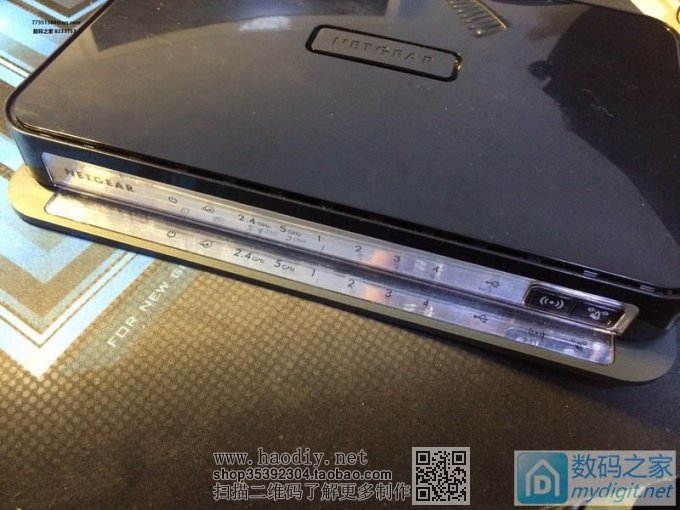

一个哥们最近被我们带入了路由的坑，入手了6300V2一台、4300一台。之前他一直在用极路由，插内存卡，接声卡接音箱，现在4300到手了觉得只有一个USB接口不够用，遂提供了HUB一枚，声卡一枚，让我帮忙加到路由里。 在网上查了一下，看拆机图内部空间还是挺充足的，那就改吧 首先准备材料，WNDR4300一台，哥们160入手的二手

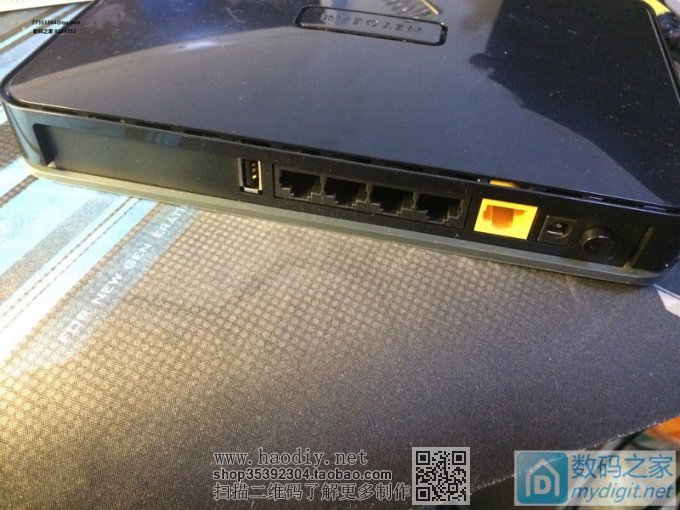

原机只有一个USB接口，不过旁边的空间很大

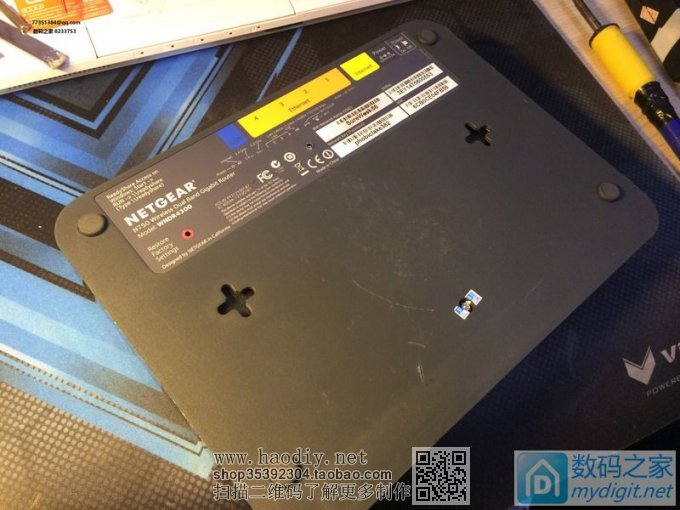

背面也是朴朴素素，磨砂手感很好

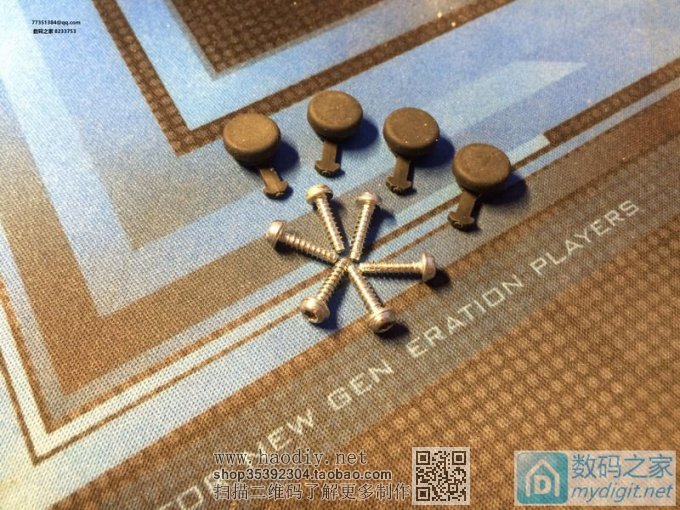

拆下四个脚垫和六颗螺丝

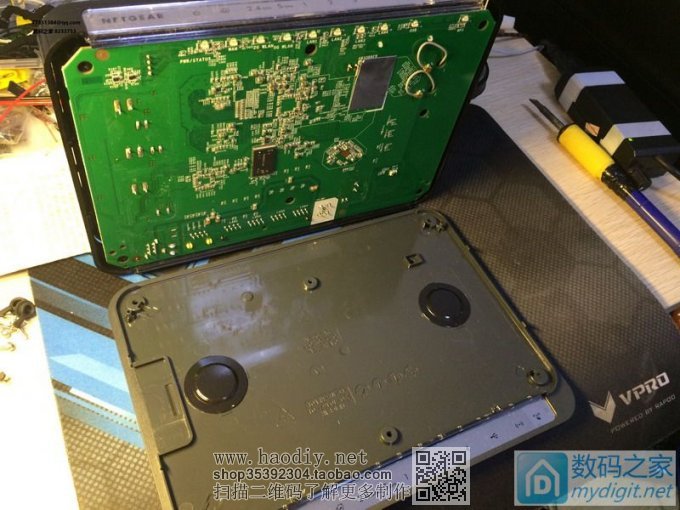

拆下后盖

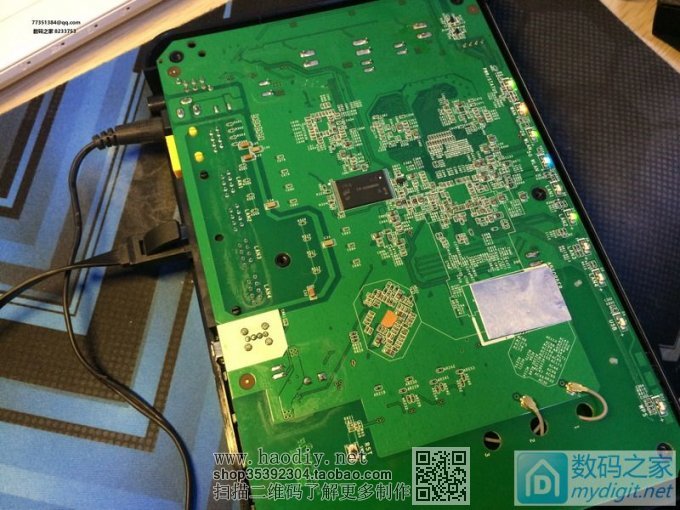

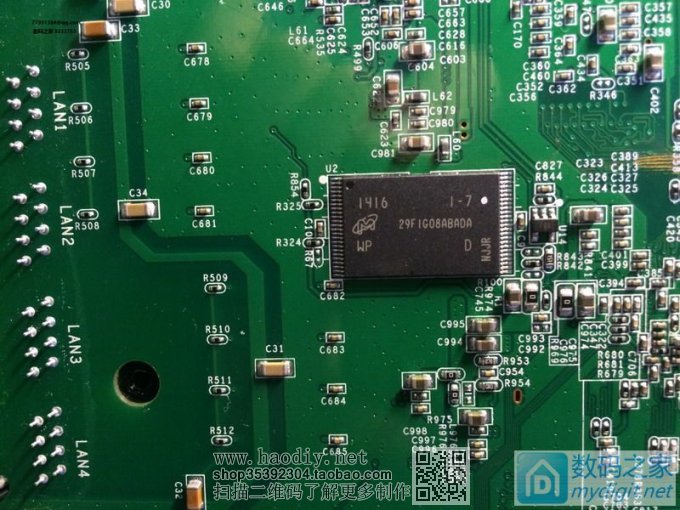

首先看到的是一颗128MB闪存颗粒，为改机提供了充足的空间

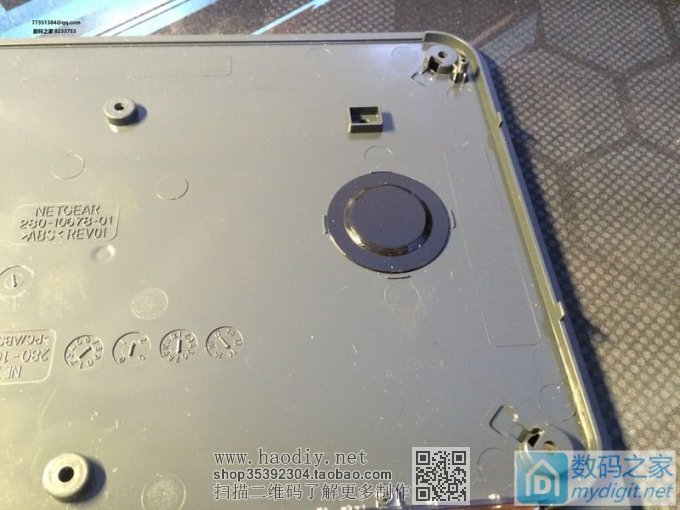

挂孔位置有塑料盖保护，细节做得很不错

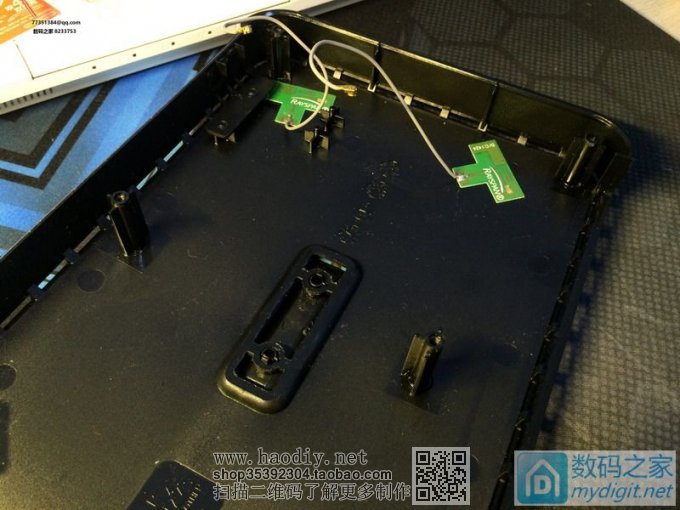

拆下顶盖，可以看到两根双面胶固定的天线

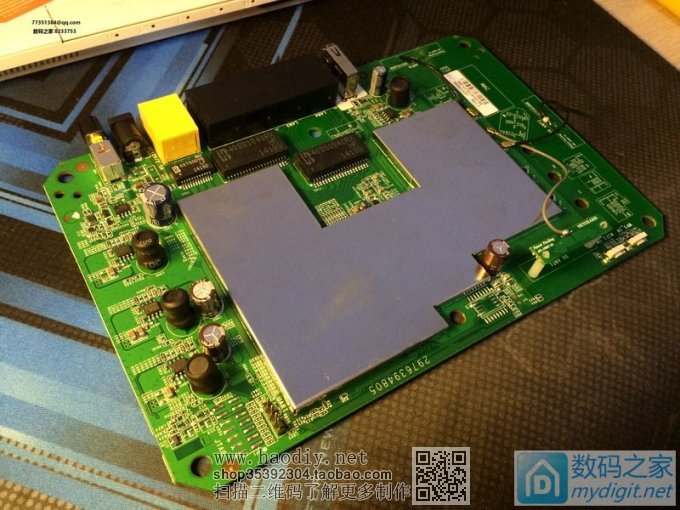

主板一览，屏蔽罩不好拆，这台机用的方案和TP的WDR4310基本相同，AR方案
固定在主板上的天线

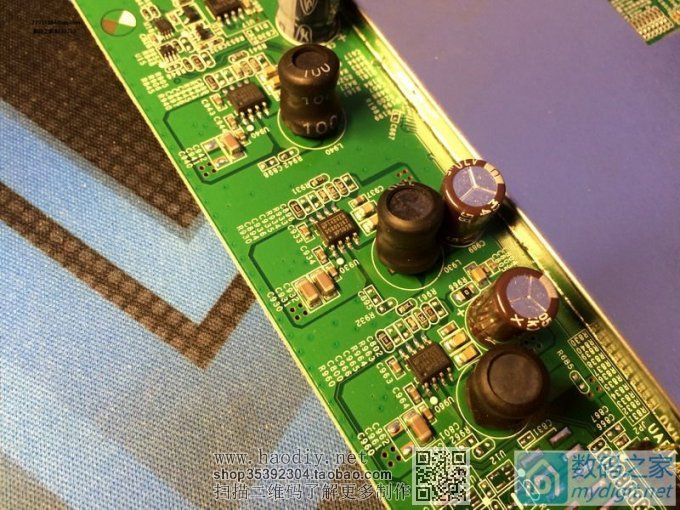

供电模块，为主板提供3.3V 1.8V 1.2V三路电压

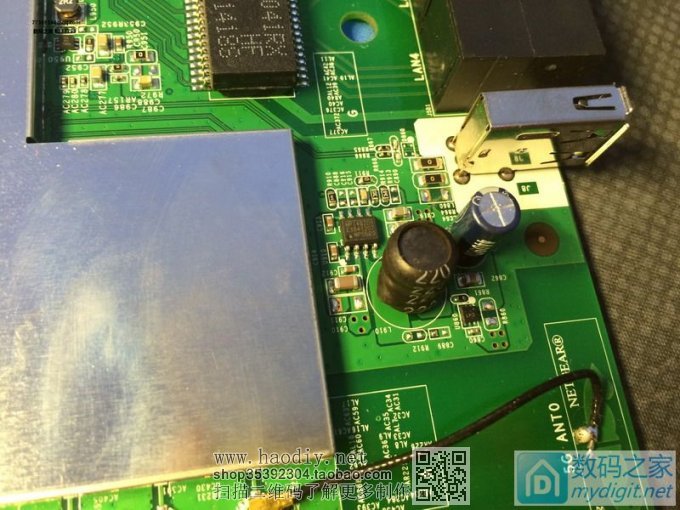

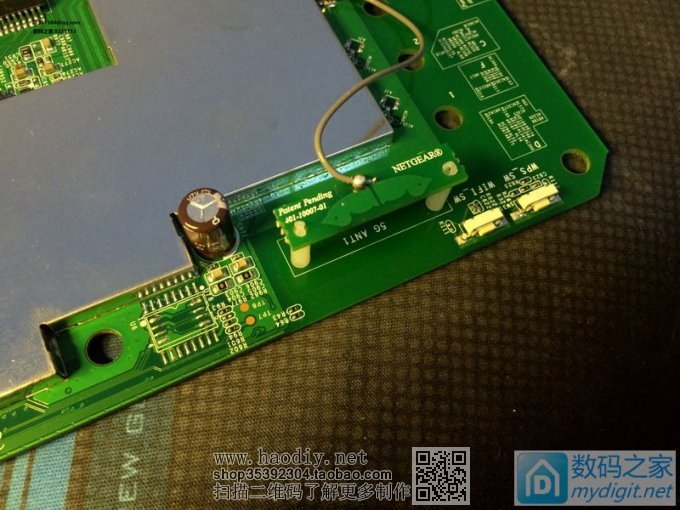

这里是第四路，提供5V电压

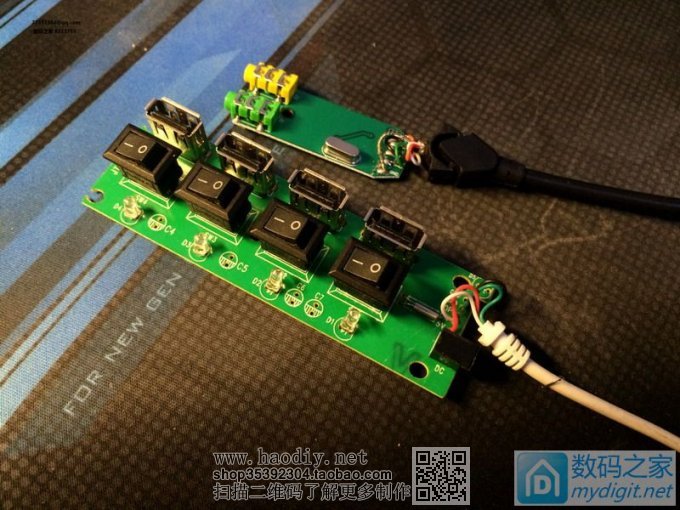

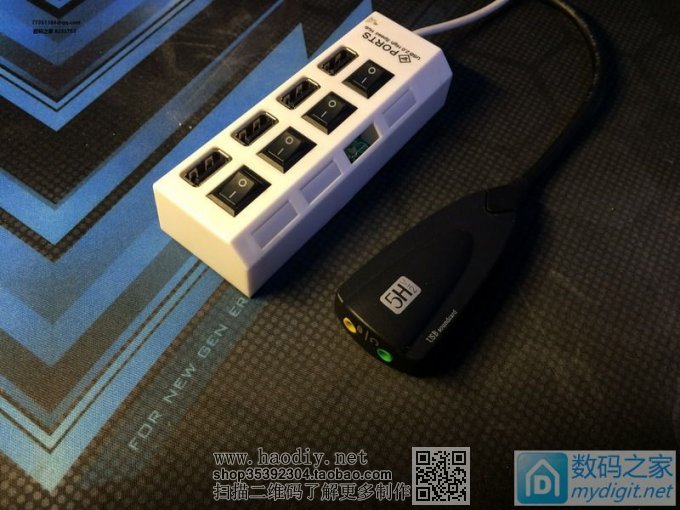

第二部分材料，USB hub一个，USB声卡一枚
拆开外壳
USB hub起码不是牛屎

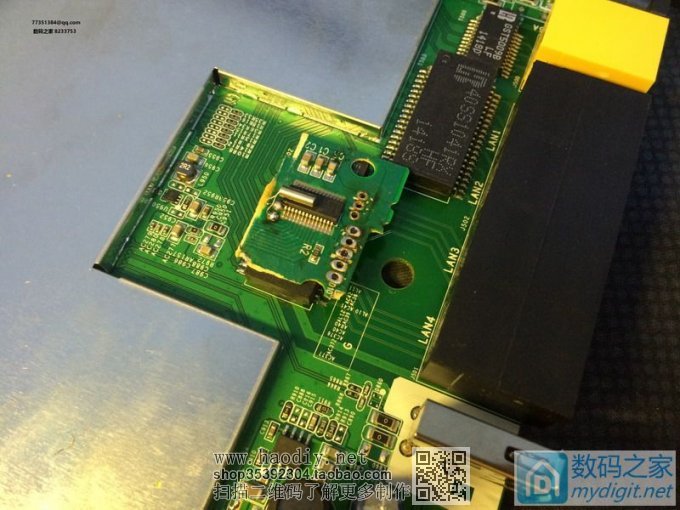

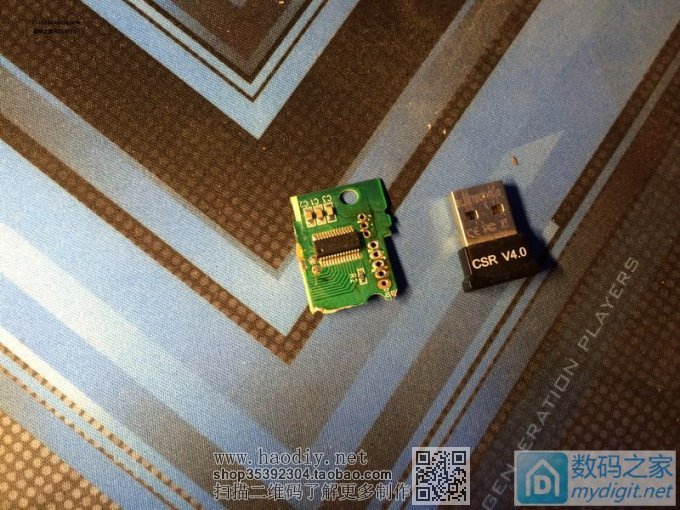

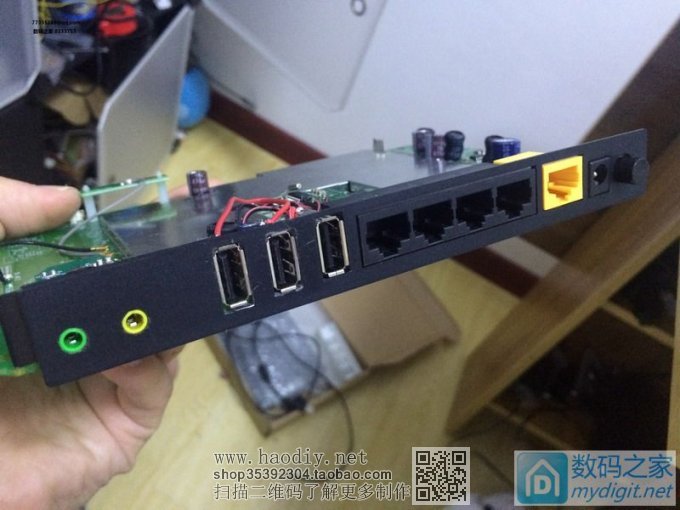

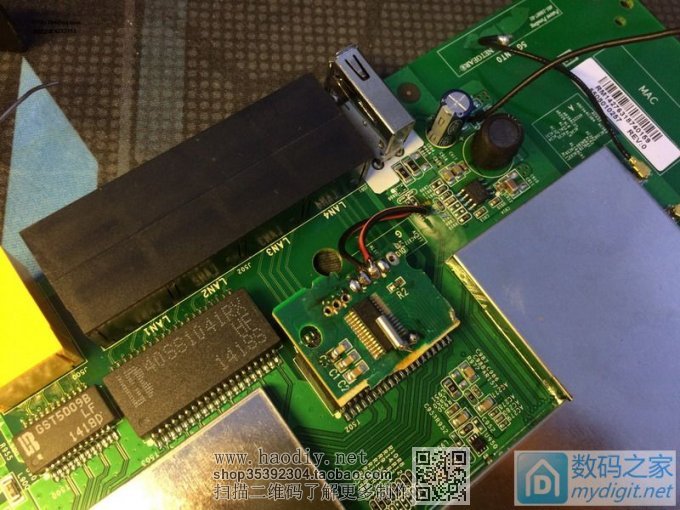

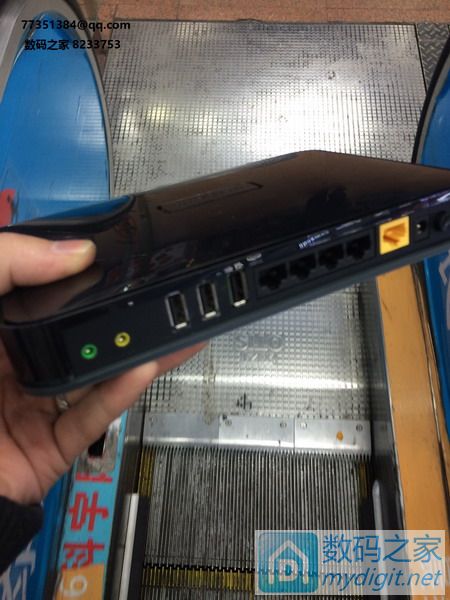

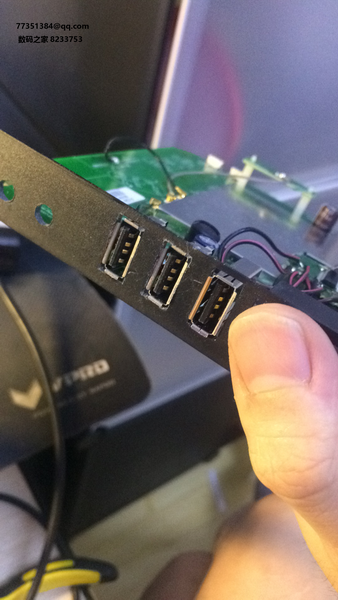

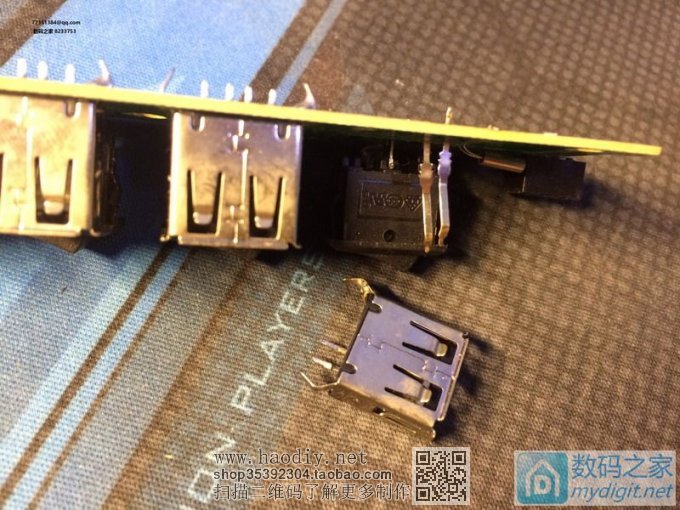

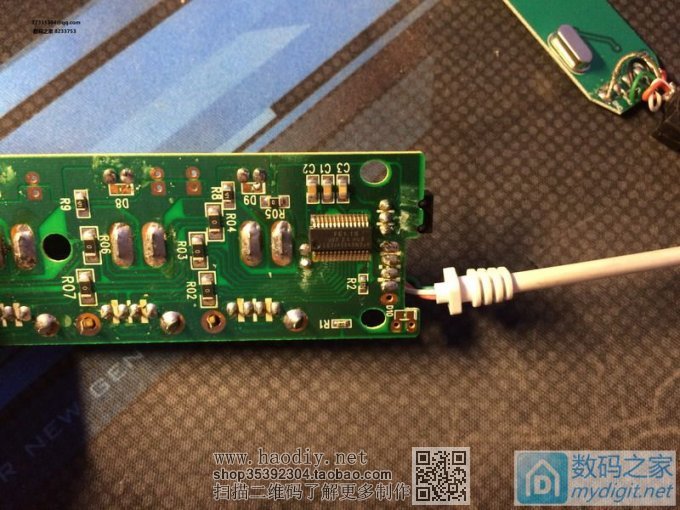

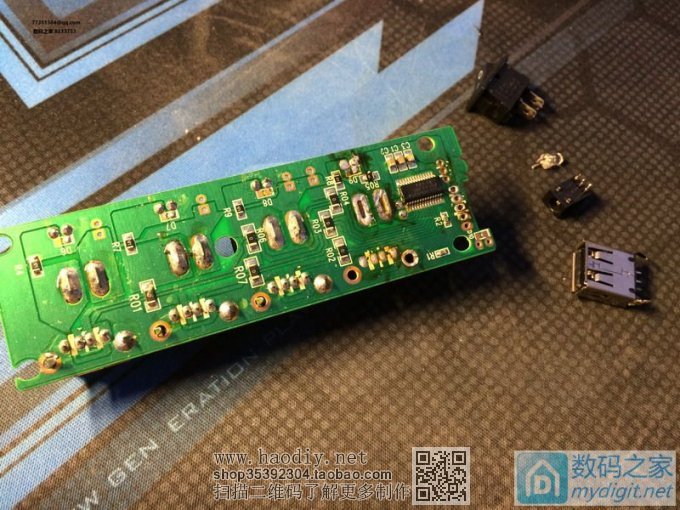

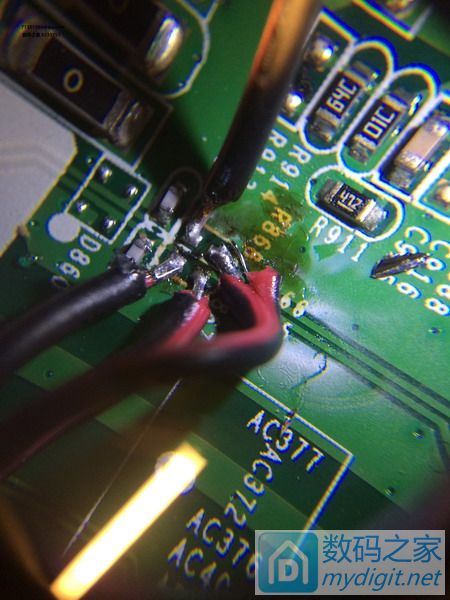

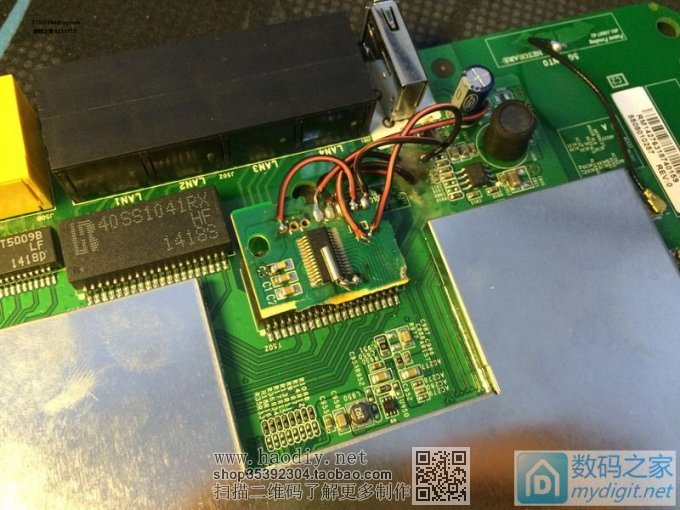

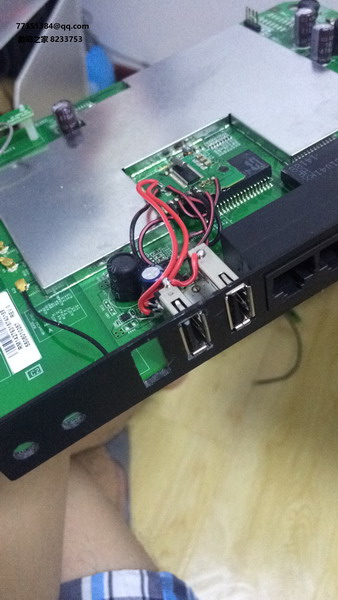

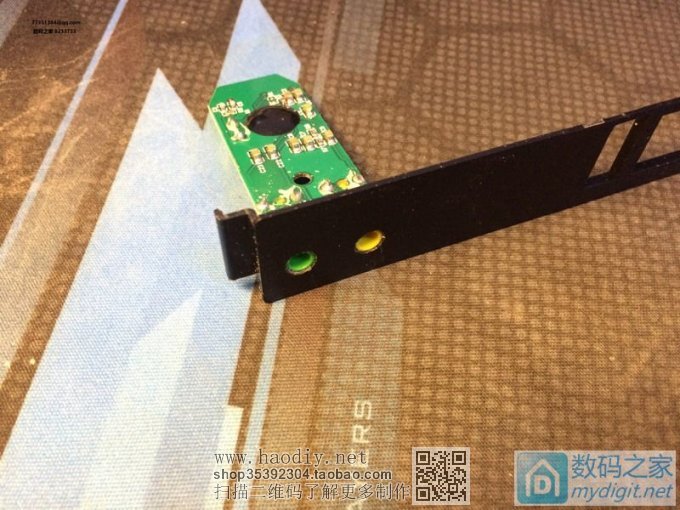

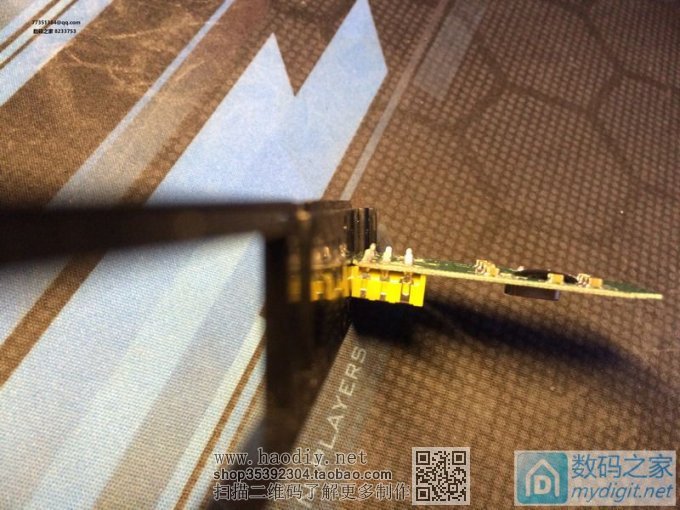

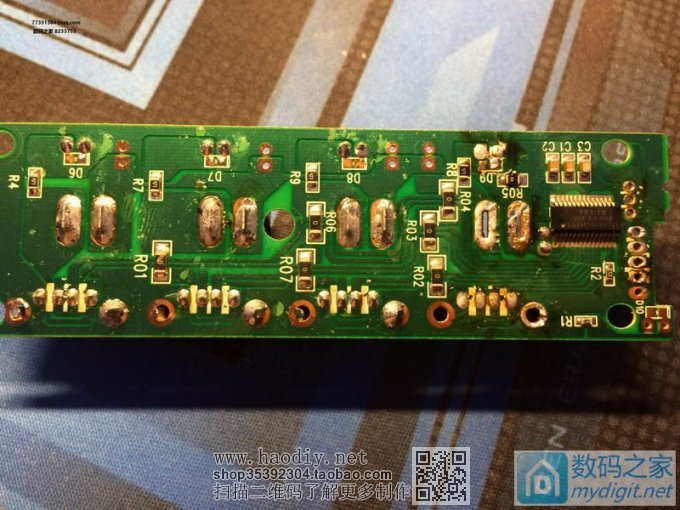

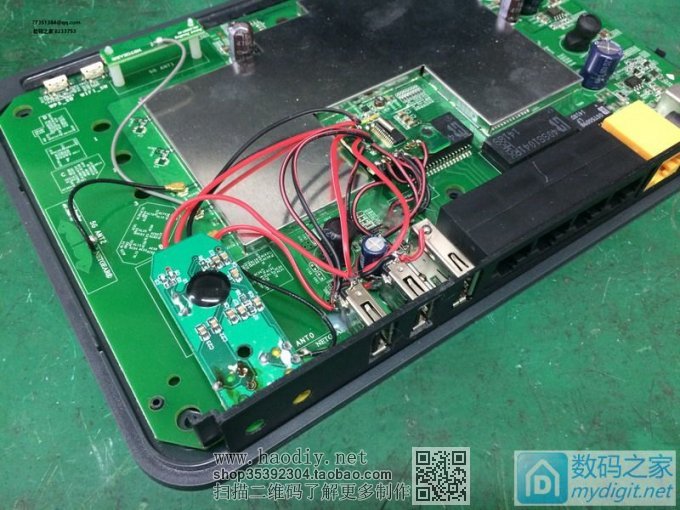

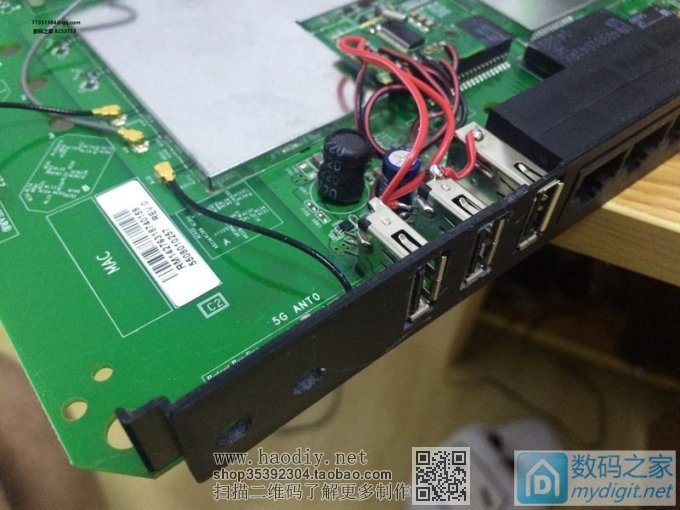

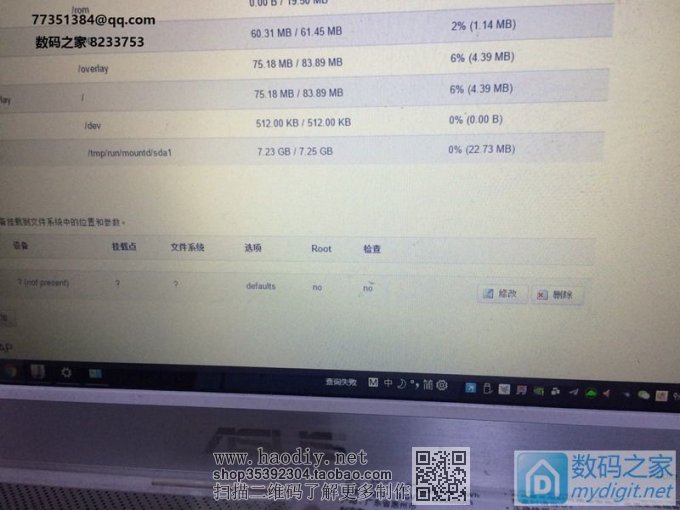

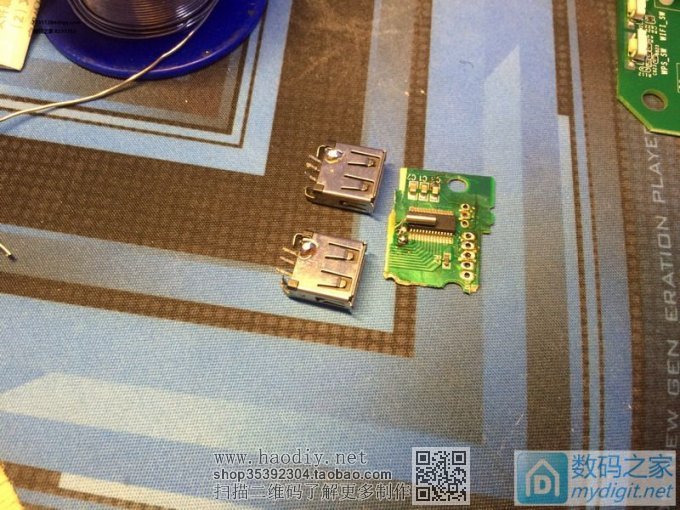

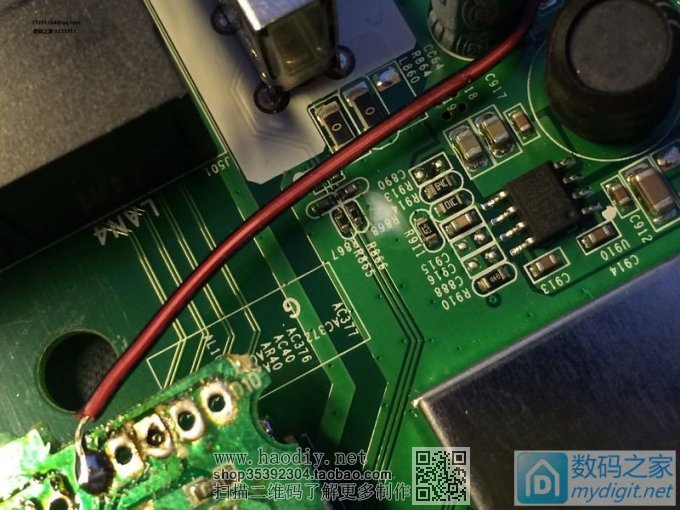

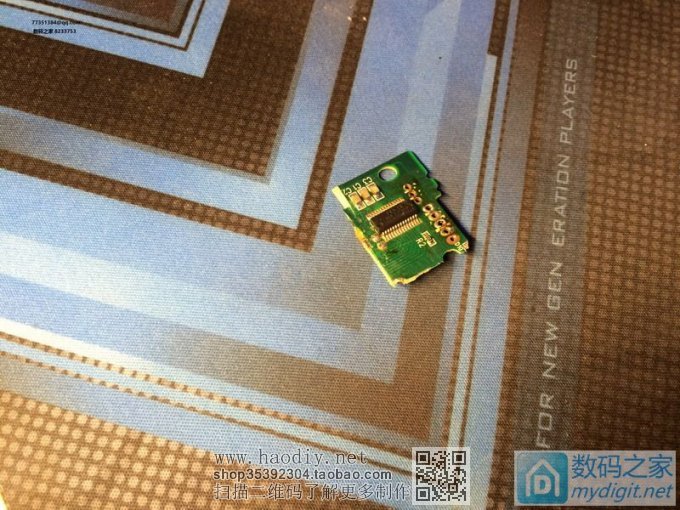

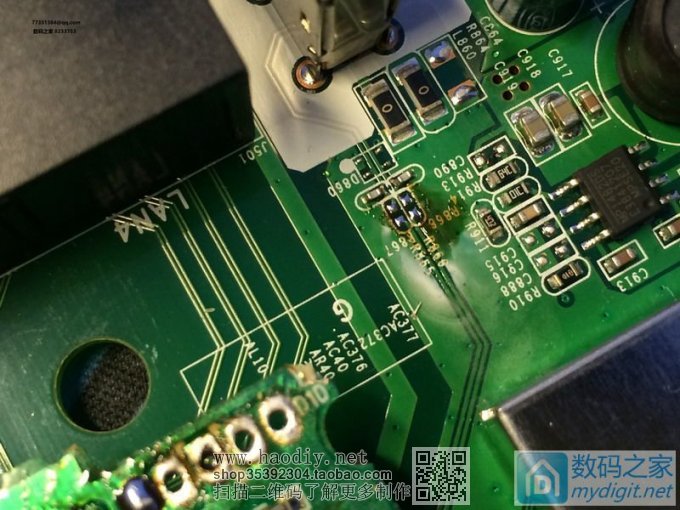

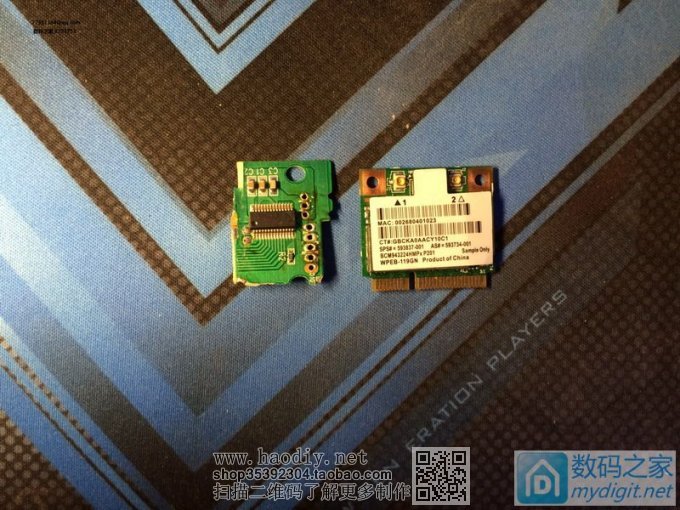

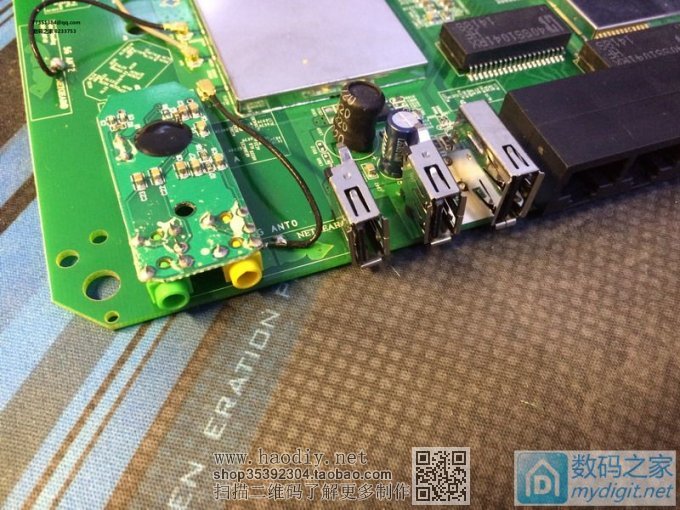

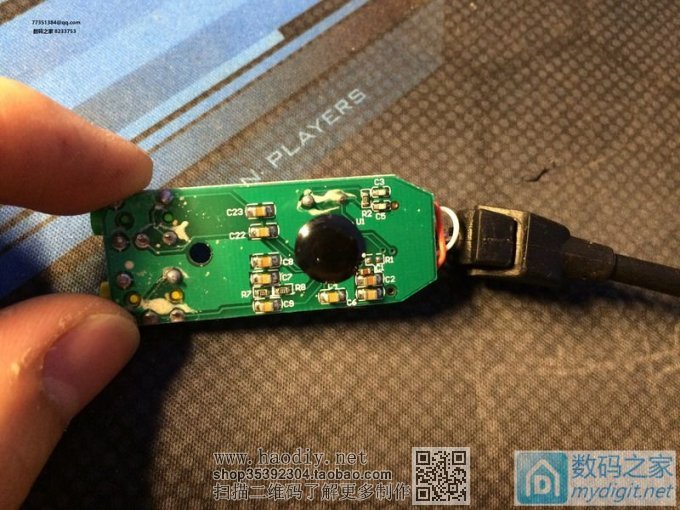

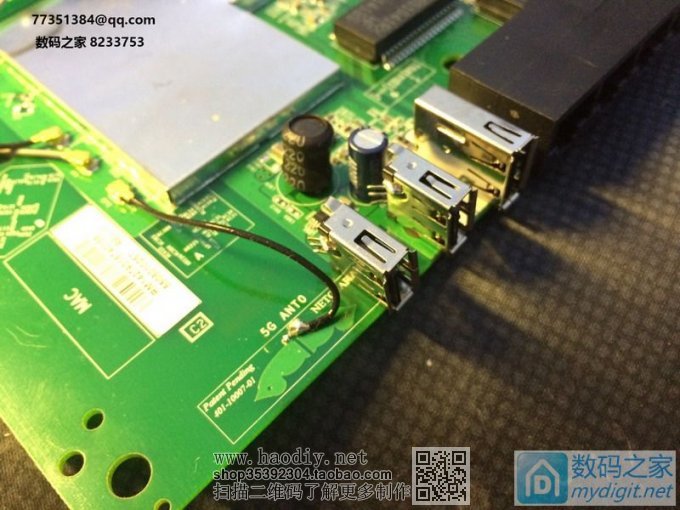

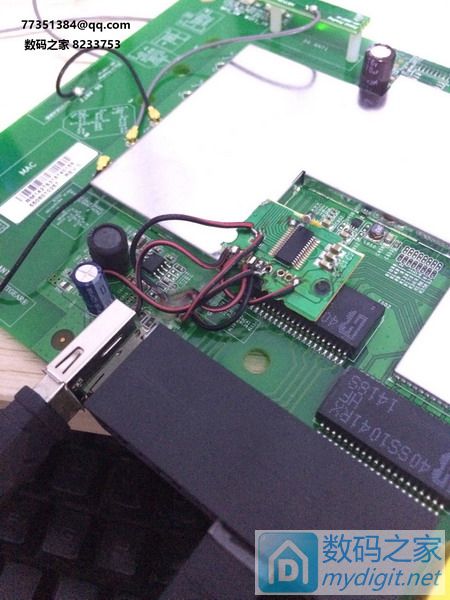

USB声卡，牛屎封装  首先拆解USB HUB 毕竟不能把这么大一个货直接放进去 拆USB的时候还出现了小插曲，接口用的塑料材质比较一般，温度稍高就和触点脱离了  拆除供电口一个，USB插座一个 LED灯一个 开关一个  贴片电阻拆掉一个  之后直接掰断，只留芯片部分和两个USB口就够了  对比一下大小   接上USB线试试，确定没拆坏  之后开始设计USB插座和声卡的位置，因为这里印刷着一片5G天线，要尽量避开  声卡比较简单，直接在背板打孔，胶水固定就好   准备好的hub部分，地线直接焊接在外壳上  调整USB插座位置，避开天线  HUB 芯片就固定在网变上，这样离USB插座比较近  下手位置，拆去两个22欧电阻，断开原本的USB数据线，接入HUB  拆除电阻后  焊接信号线   先接一个USB口  上电测试一下是否正常  插入一个U盘  通过测试  挡板开孔  看看效果，搞得不怎么好  焊接第二个USB口  第三个  连接USB声卡  搞好的背板  最后一张拍得比较着急，总体来说感觉还可以
