自制一条Type-C数据线

时间:2017-07-09 13:07来源:数码之家 作者:杨小伟 点击: 次
最近买的米6是type-c接口的，手里只有一条这种线，淘了几个公头，打算自己做！！！买的Type-C 2.0的公头插，1.8元一个焊脚那卖家说是镀金的，接线依次为5V- D+ D- 5V+背面一颗56K贴片电阻头部特写找来一根带U口的坏Micro线，荣耀6原装的U口铜接触片线芯有带屏
最近买的米6是type-c接口的，手里只有一条这种线，淘了几个公头，打算自己做！！！

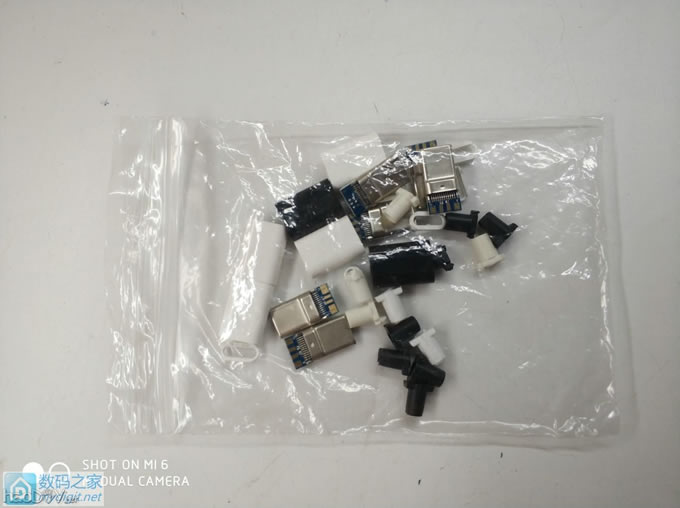

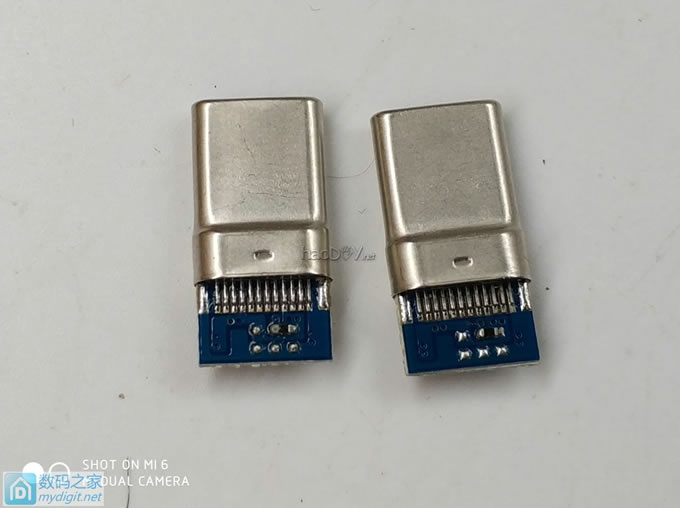

买的Type-C 2.0的公头插，1.8元一个
自制一条Type-C数据线

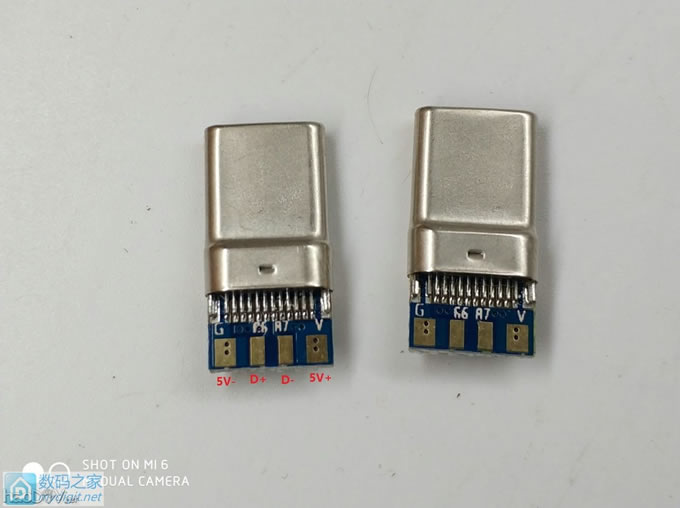

焊脚那卖家说是镀金的，接线依次为5V- D+ D- 5V+
自制一条Type-C数据线

背面一颗56K贴片电阻
自制一条Type-C数据线

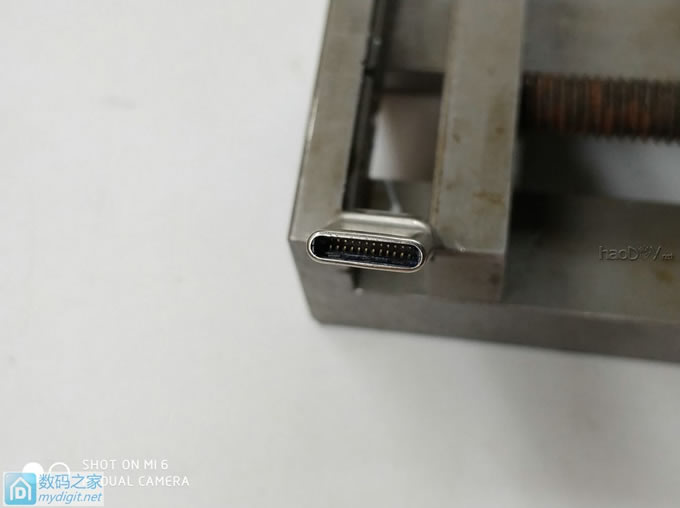

头部特写
自制一条Type-C数据线

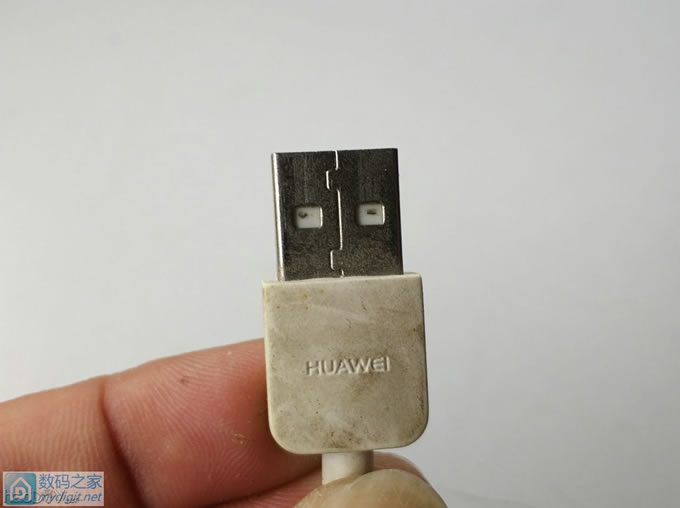

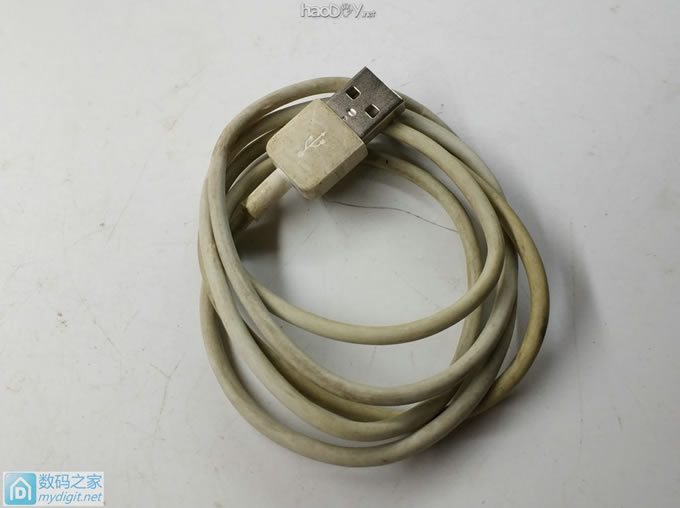

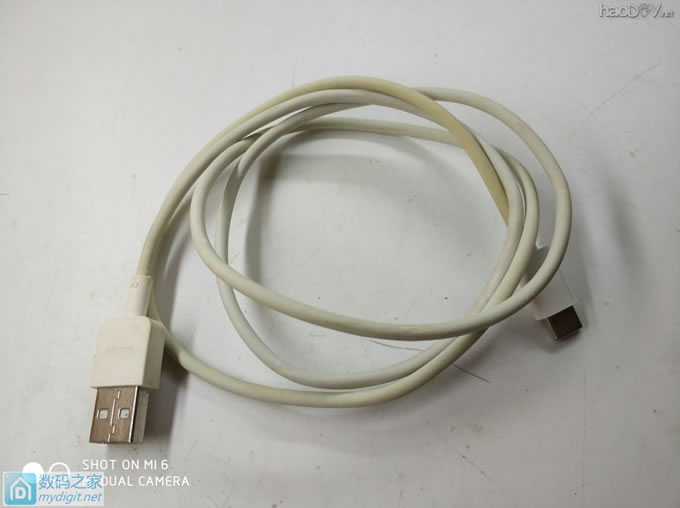

找来一根带U口的坏Micro线，荣耀6原装的
自制一条Type-C数据线

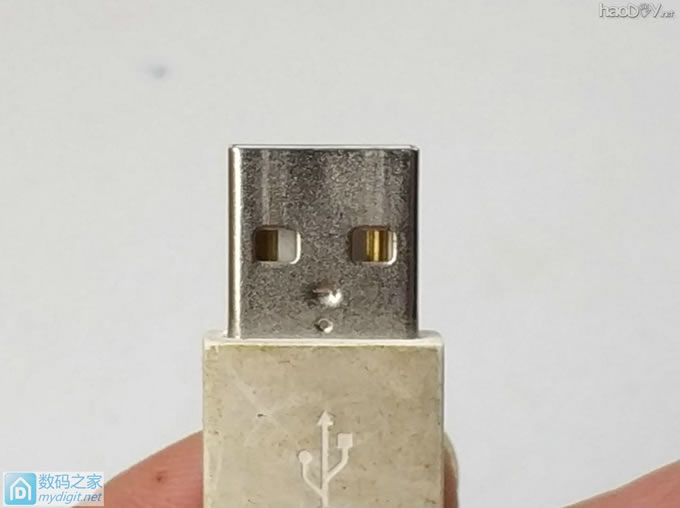

U口
自制一条Type-C数据线

铜接触片
自制一条Type-C数据线

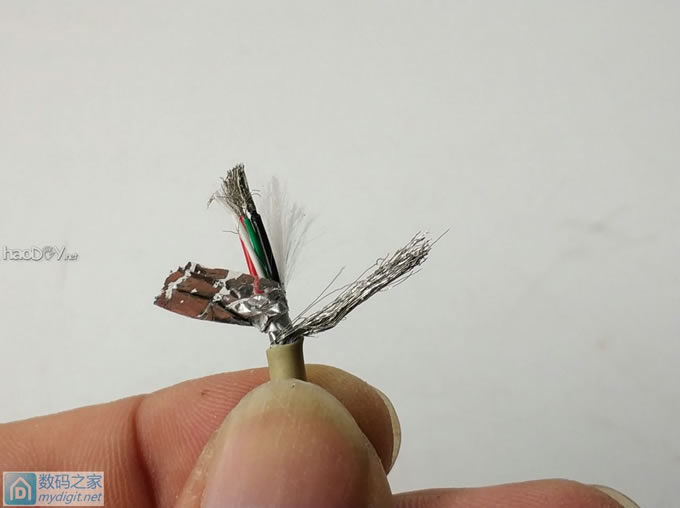

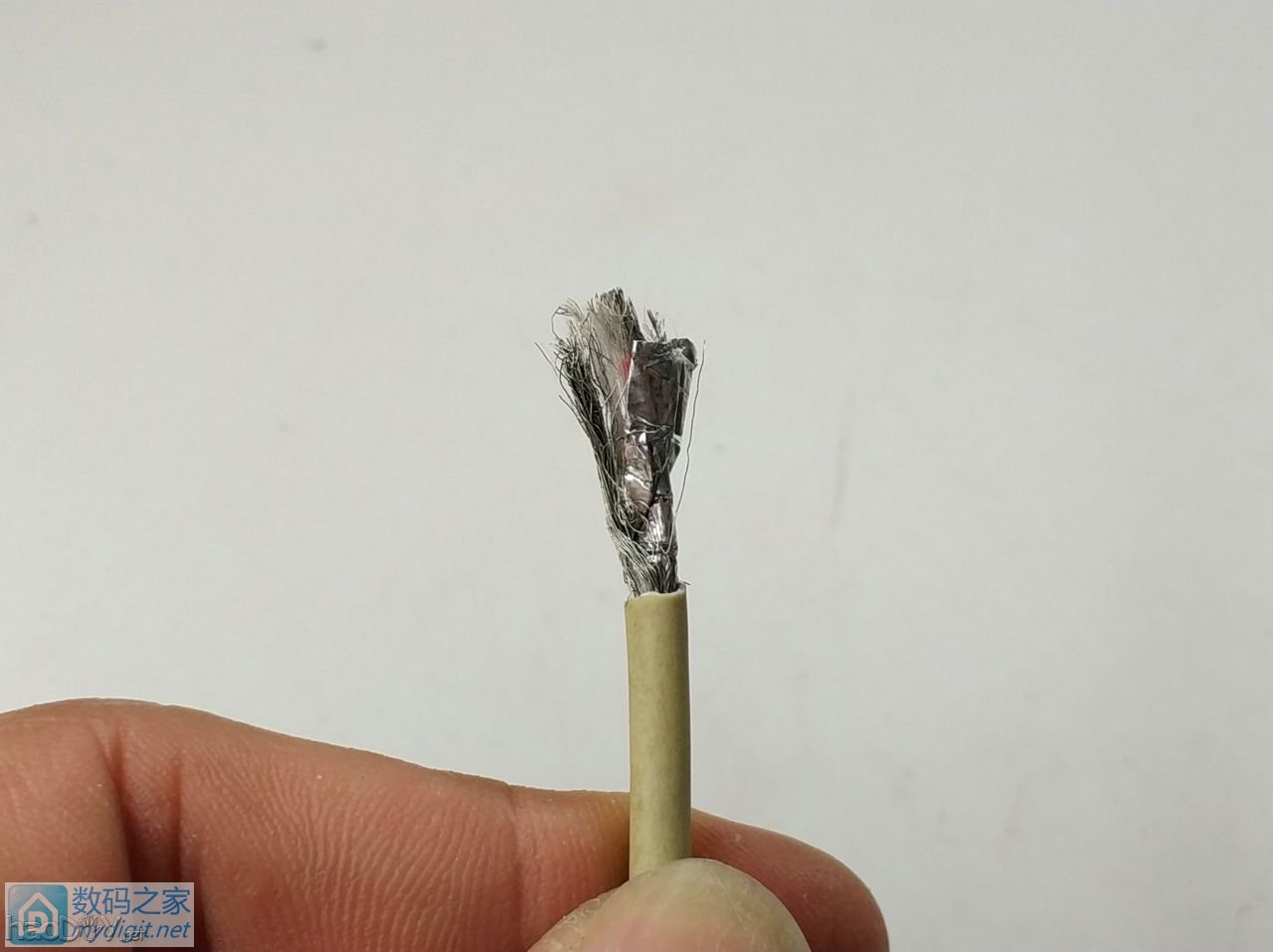

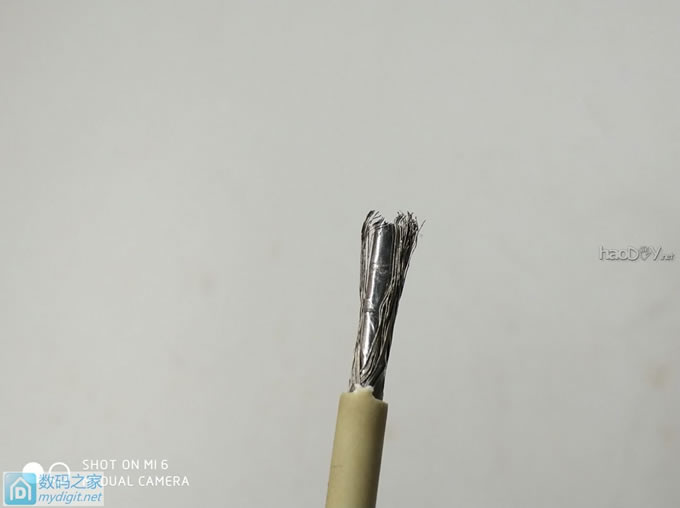

线芯有带屏蔽
自制一条Type-C数据线

自制一条Type-C数据线

剥开看看
自制一条Type-C数据线

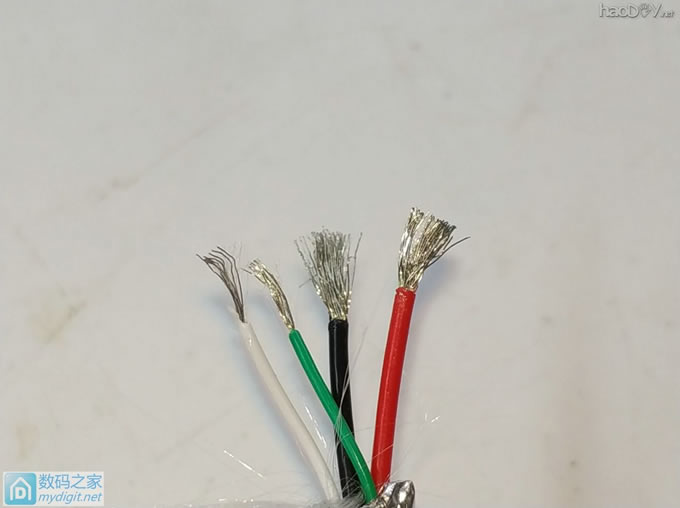

正负极线芯还是很粗的
自制一条Type-C数据线

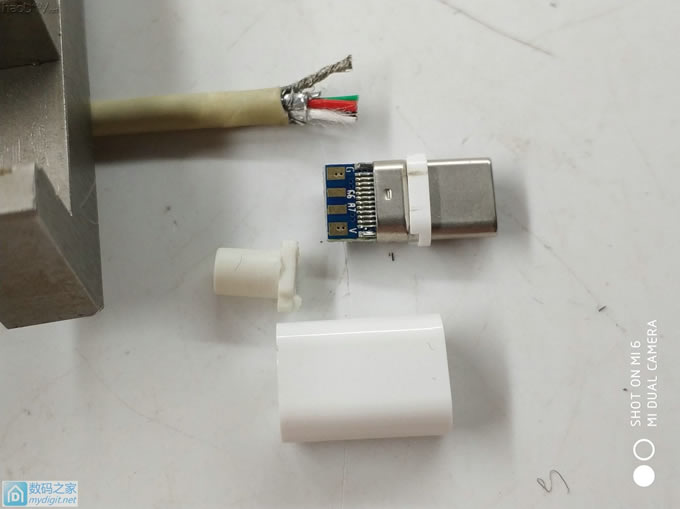

和外壳比划一下，稍微取一下长度
自制一条Type-C数据线

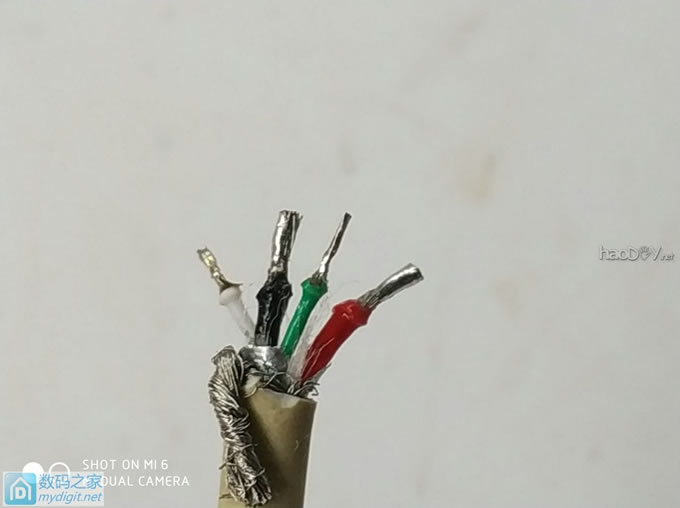

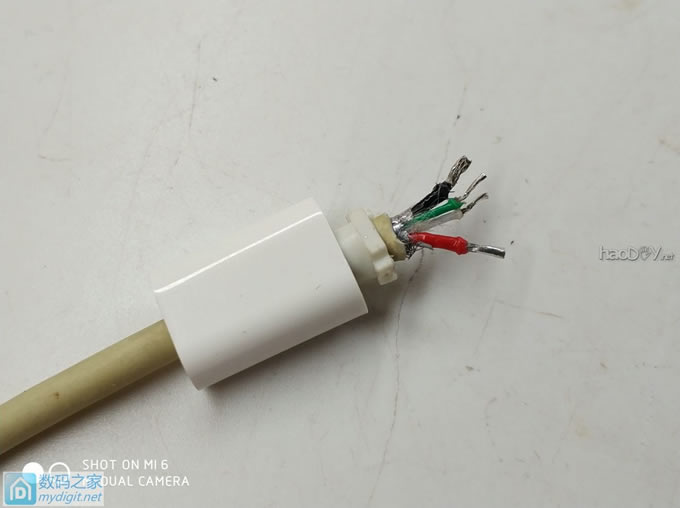

线头上锡
自制一条Type-C数据线

把外套穿进去
自制一条Type-C数据线

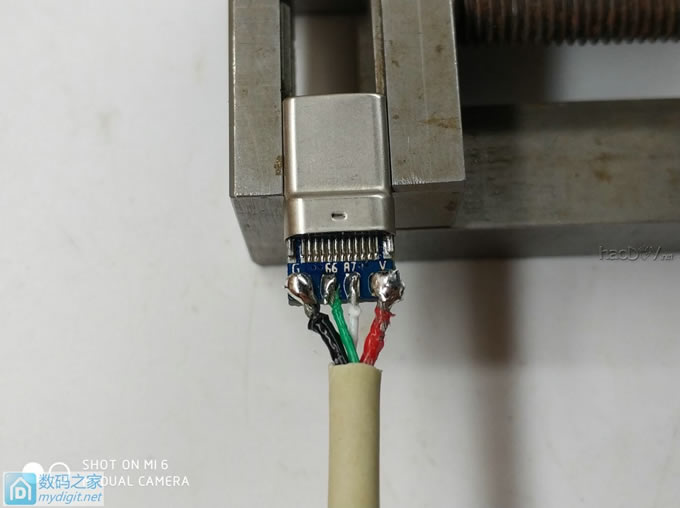

我的弱项，焊接渣渣
自制一条Type-C数据线

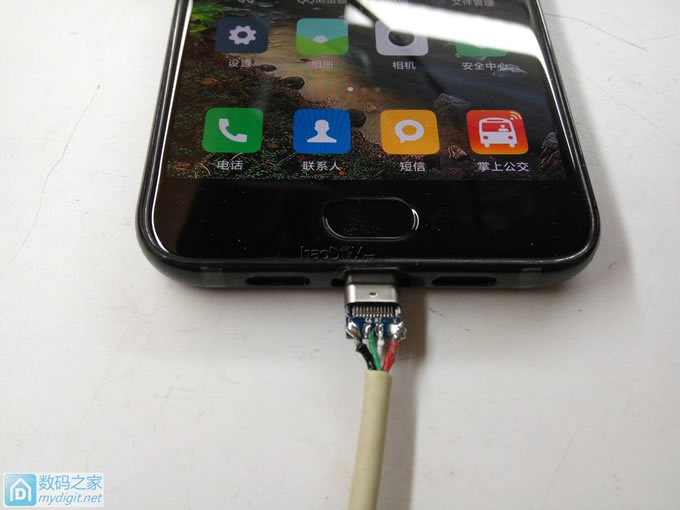

焊好后不着急合盖，先通电试试
自制一条Type-C数据线

可以正常显示充电
自制一条Type-C数据线

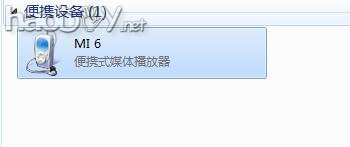

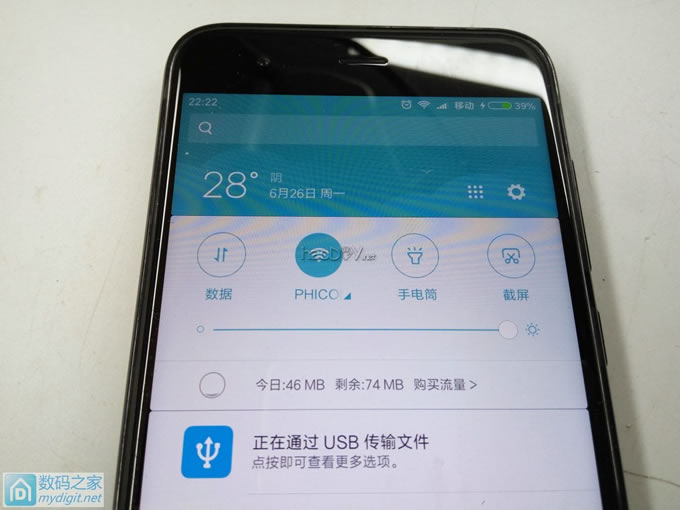

再来看看数据是否能正常显示，这里可以识别到
自制一条Type-C数据线

自制一条Type-C数据线

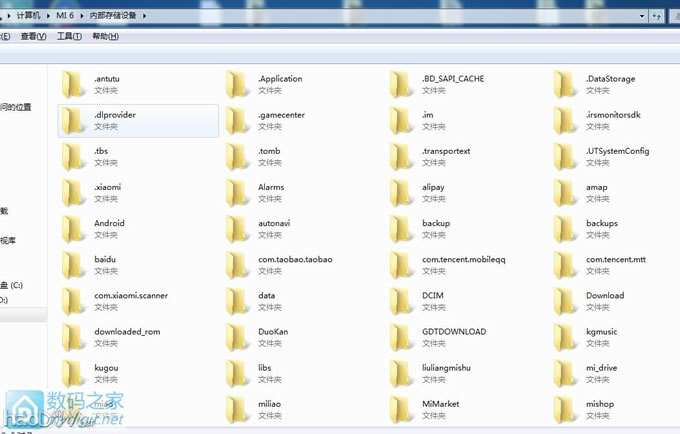

可以读取文件，应该O了
自制一条Type-C数据线

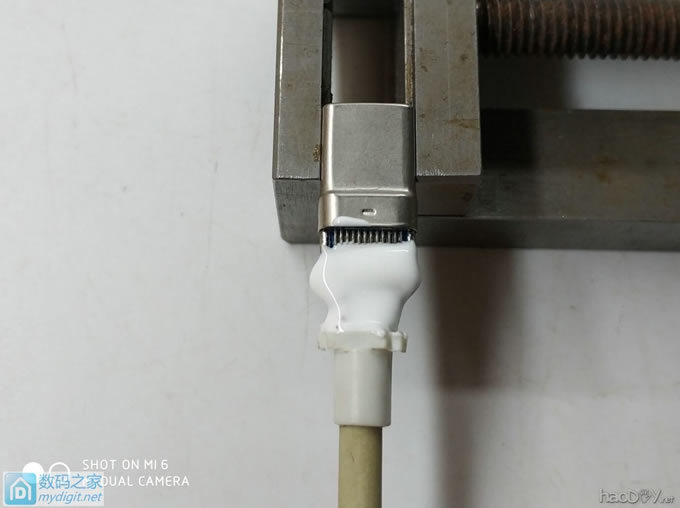

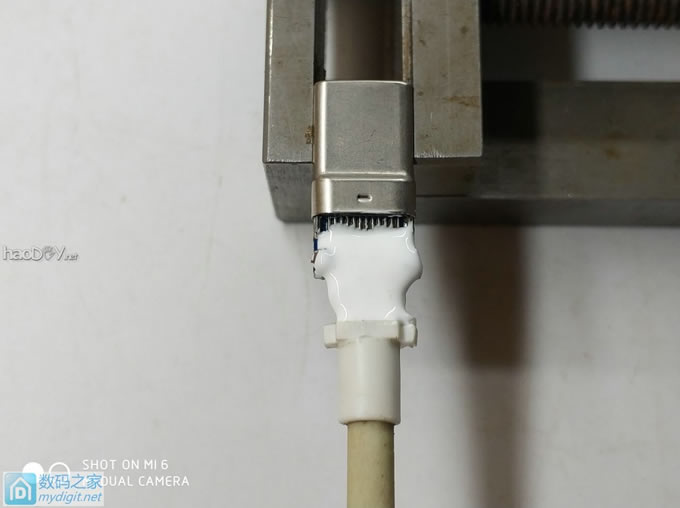

因为刚才焊接不是很好，为了确保安全，704绝缘
自制一条Type-C数据线

正反面都要
自制一条Type-C数据线

再来把线卡脖推到合适的位置，稍微滴一点502固定
自制一条Type-C数据线

顶部固定塑料换套上，滴点502压进去
自制一条Type-C数据线

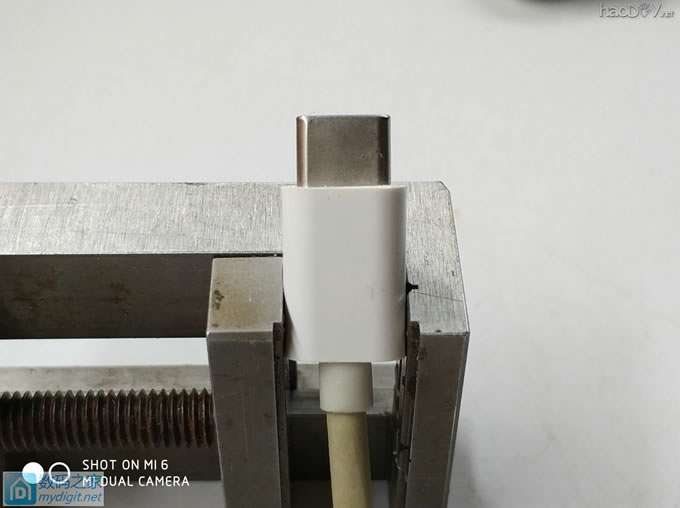

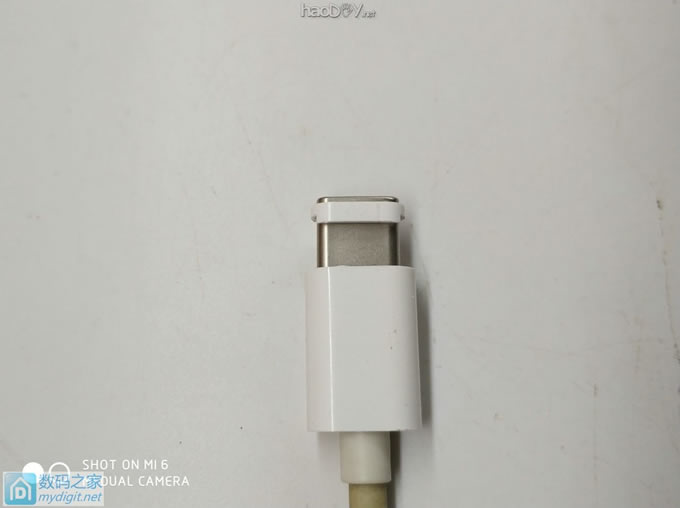

完成后的样子
自制一条Type-C数据线

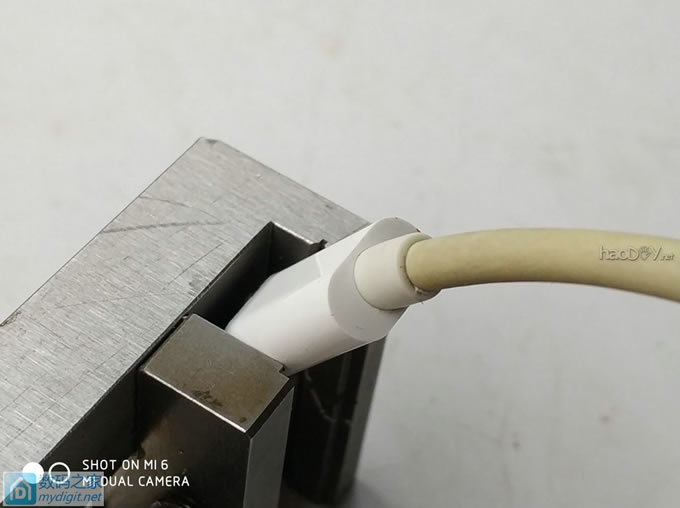

尾部
自制一条Type-C数据线

线比较脏，用酒精戳一戳
自制一条Type-C数据线

自制一条Type-C数据线

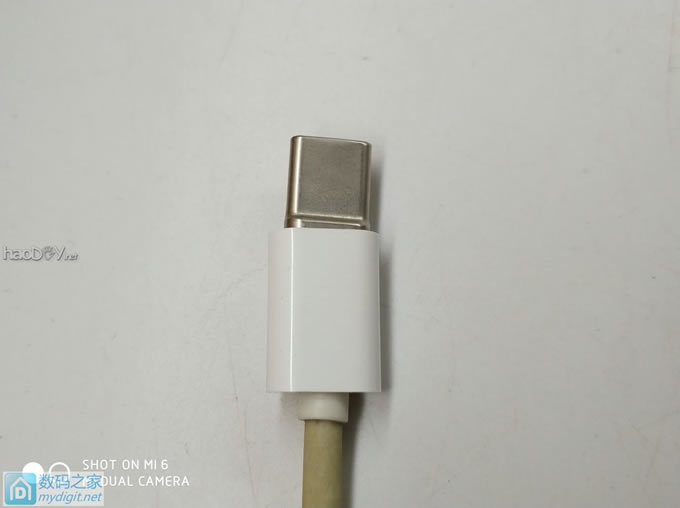

完成
自制一条Type-C数据线

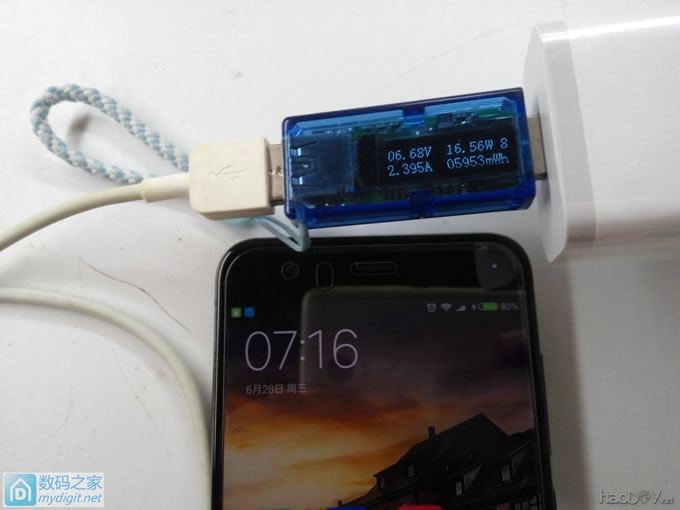

QC3.0下测试充电没问题，PD的手上没有手机
自制一条Type-C数据线
