自制家用街机+摇杆(2)

时间:2013-02-27 13:29来源:www.crystalradio.cn 作者:呀美喋 点击:
整体效果 视频输出AV版电路图 街机基板接线图 采框图(后期有点变动)

自制家用街机+摇杆

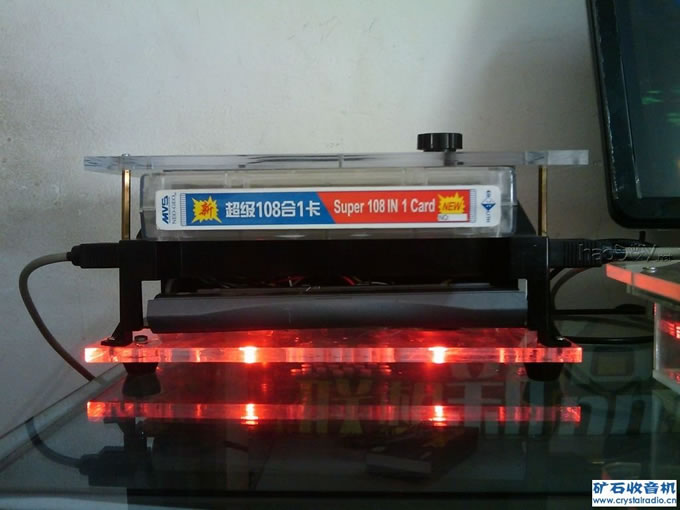

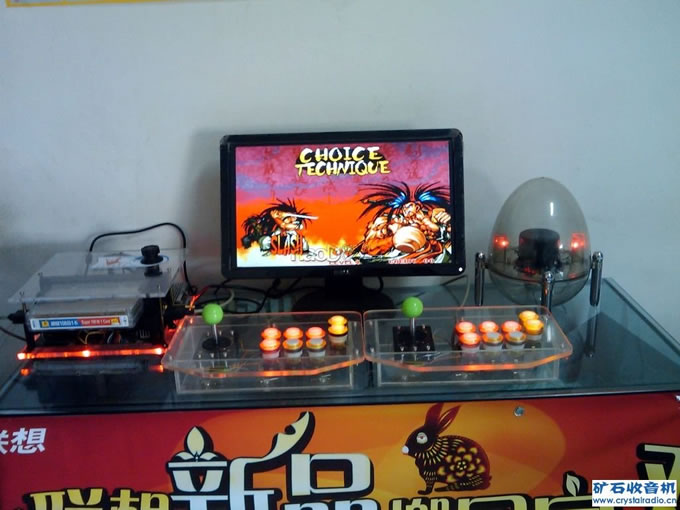

整体效果
自制家用街机+摇杆

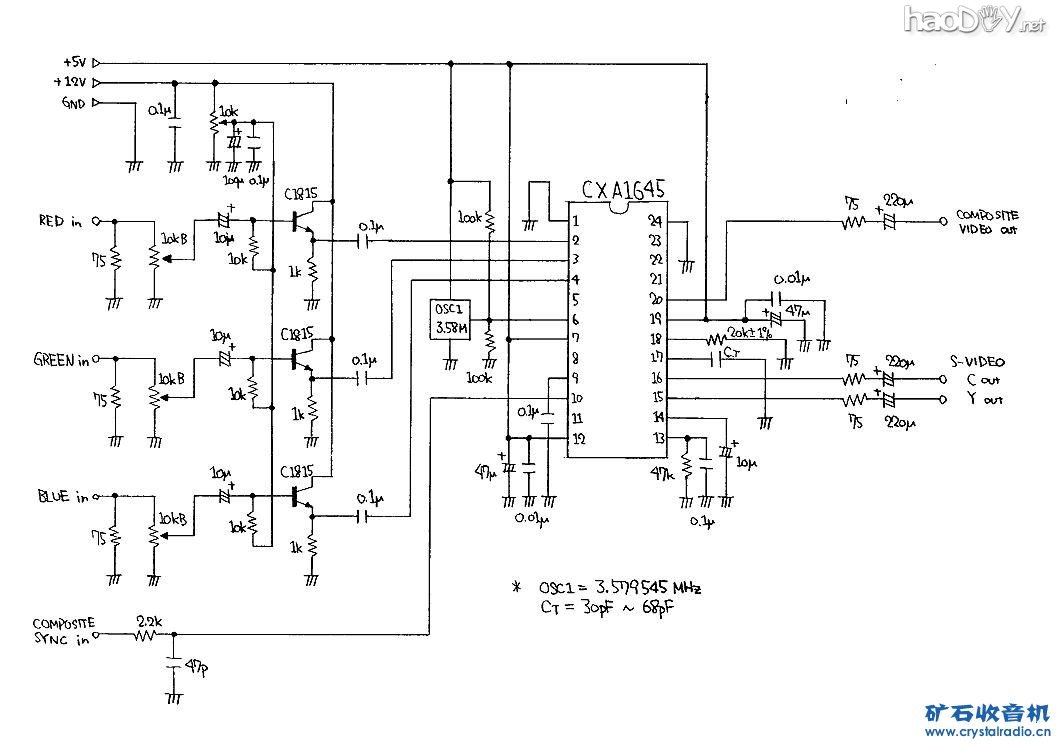

视频输出AV版电路图

自制家用街机+摇杆

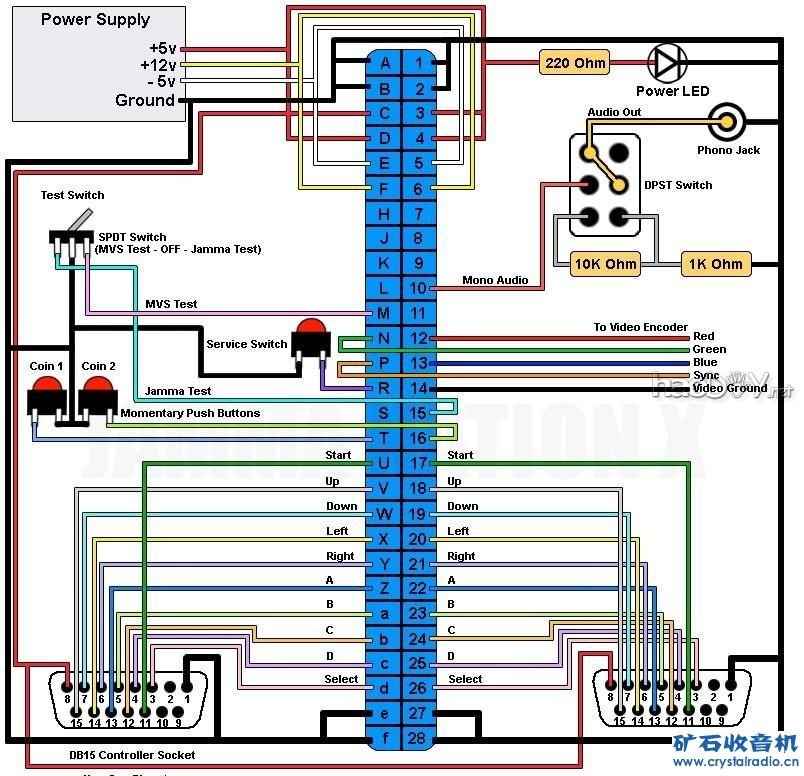

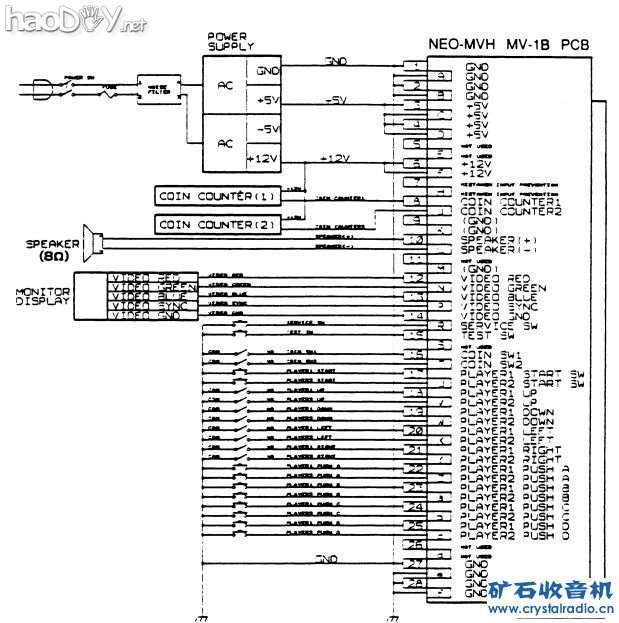

街机基板接线图
自制家用街机+摇杆

采框图(后期有点变动)
自制家用街机+摇杆 (责任编辑:admin)
