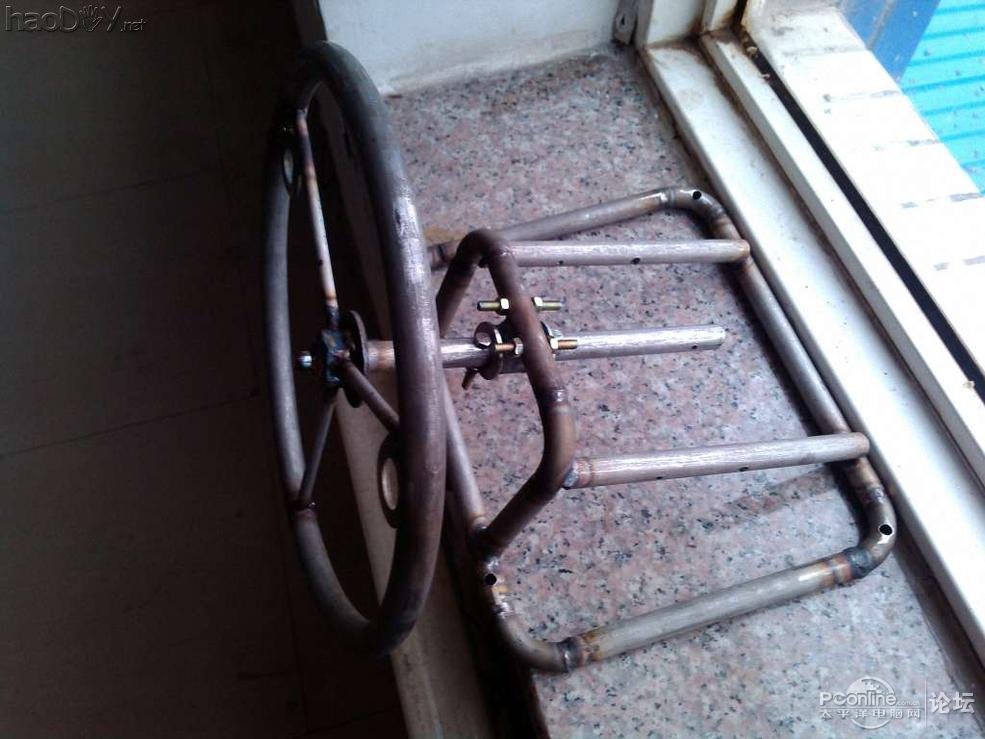

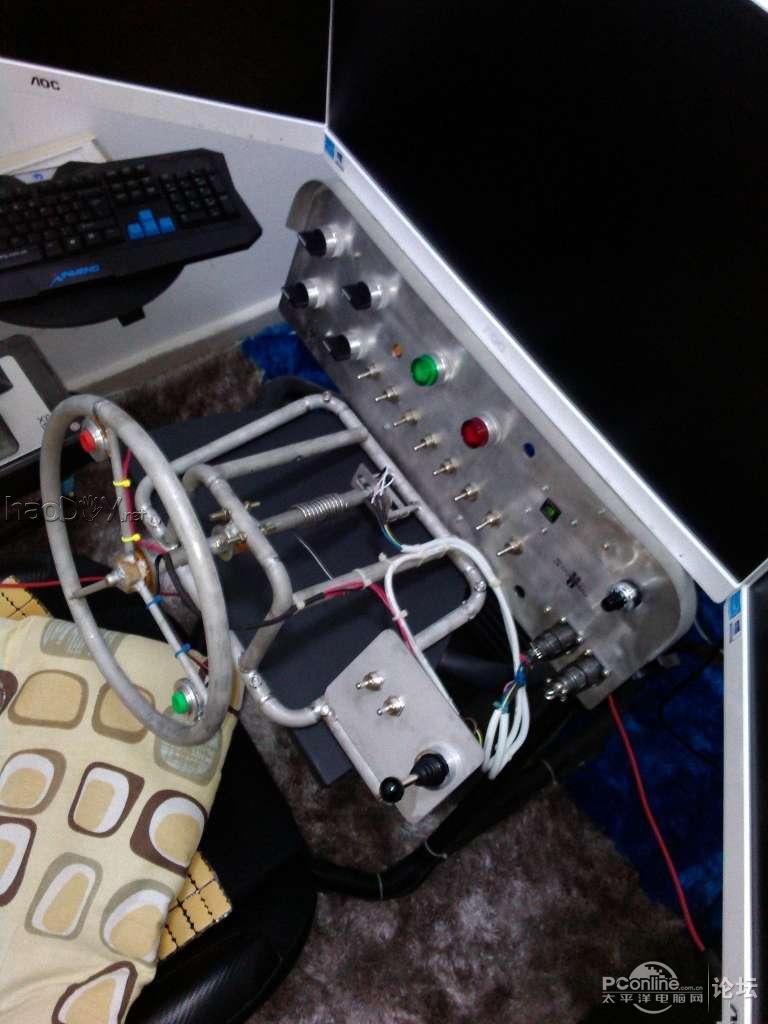

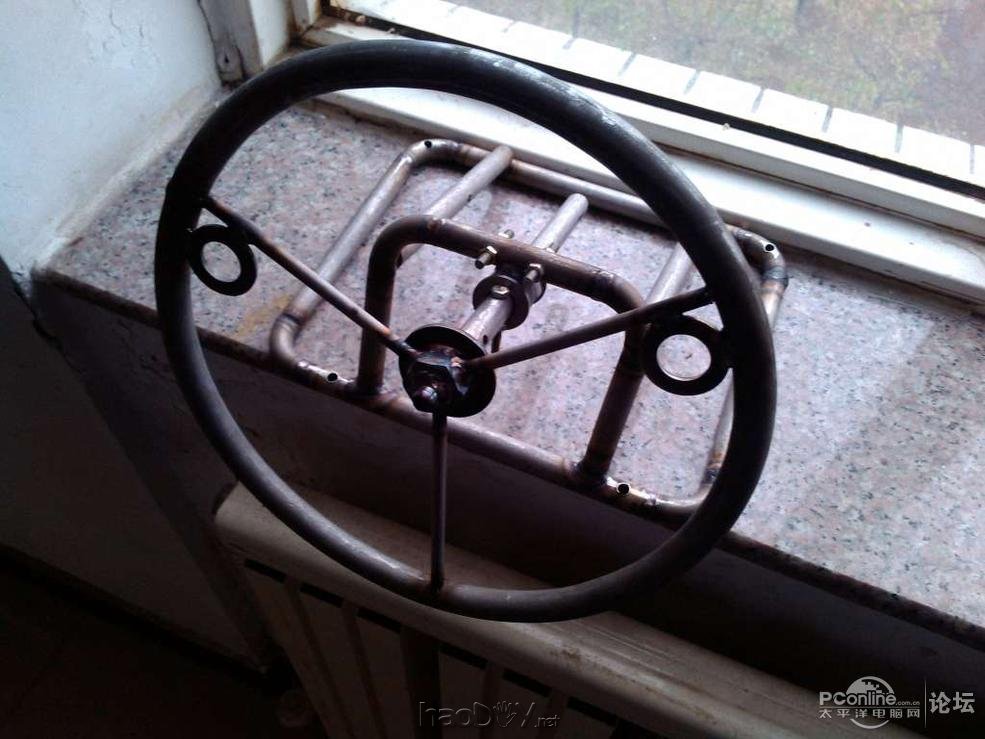

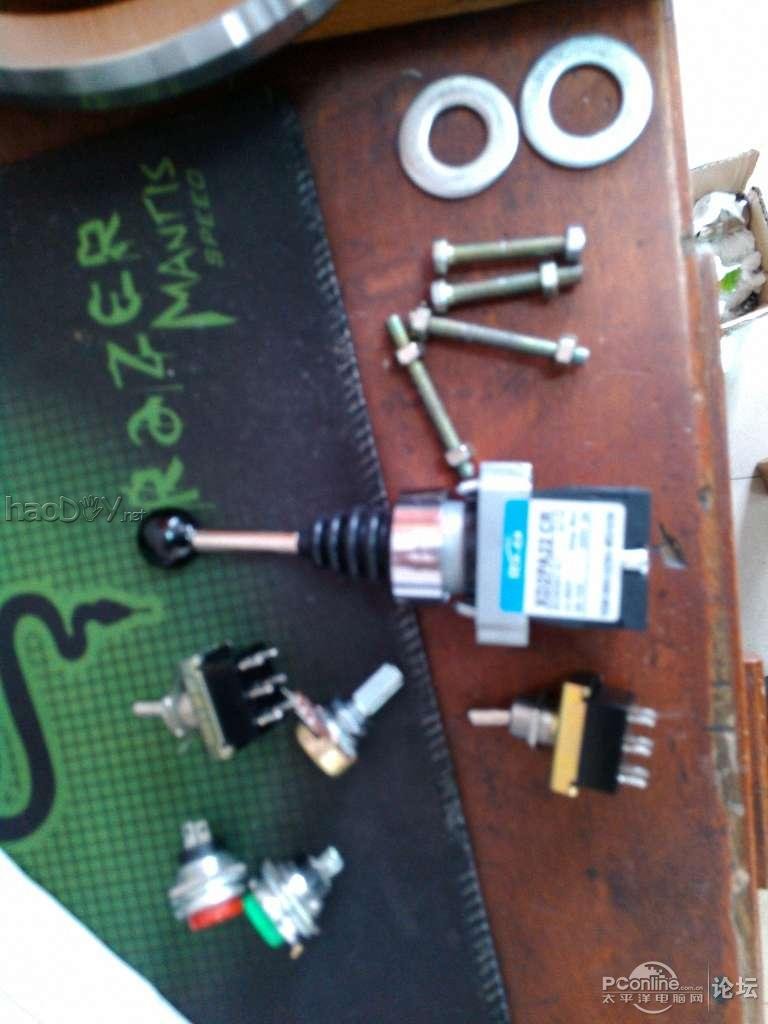

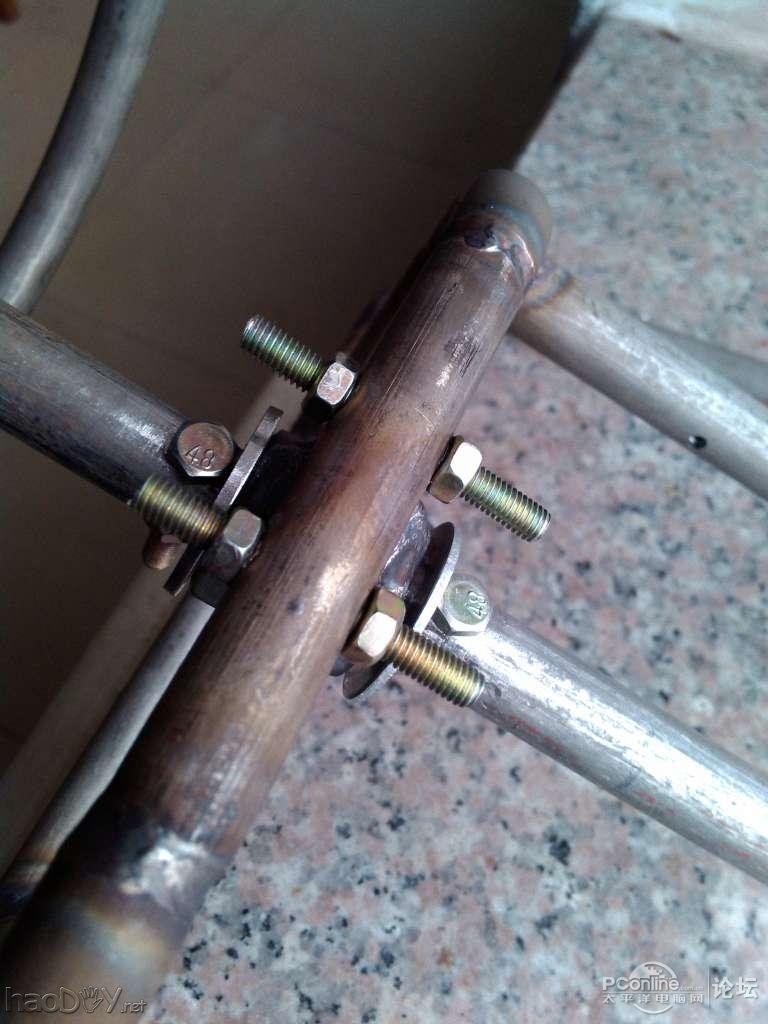

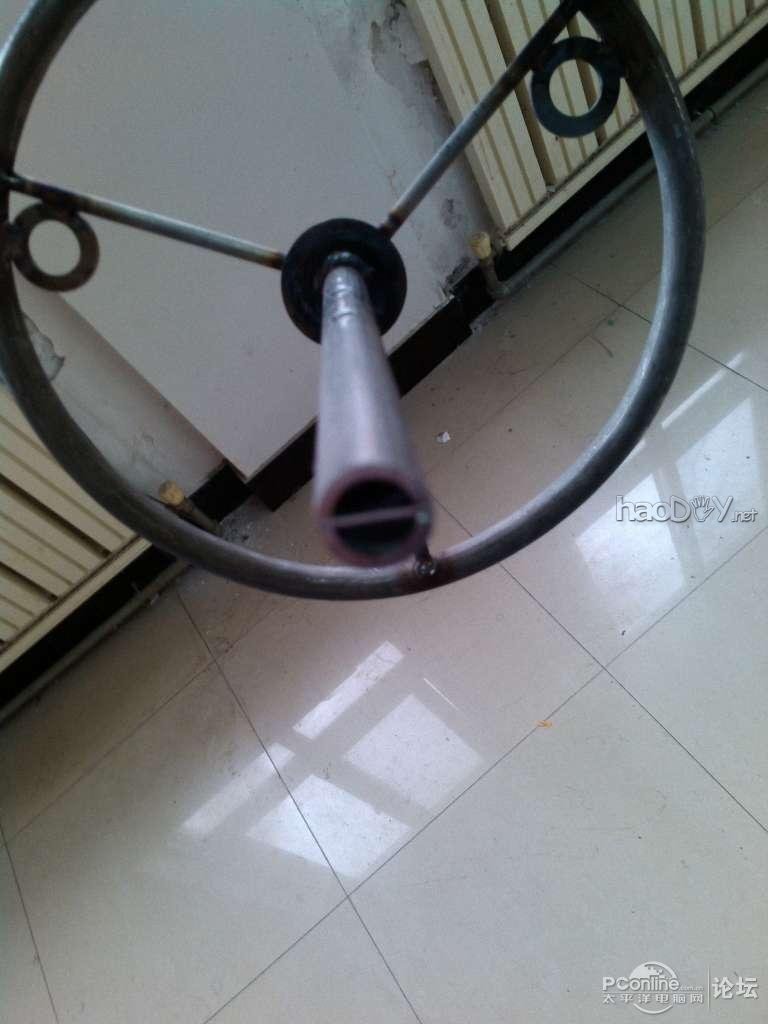

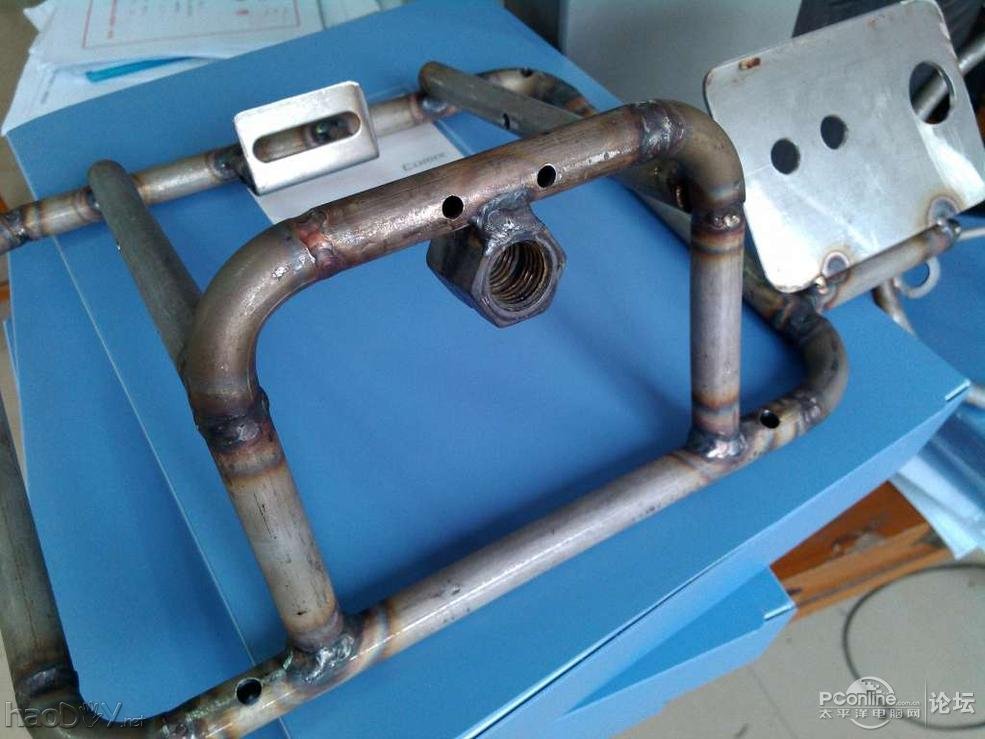

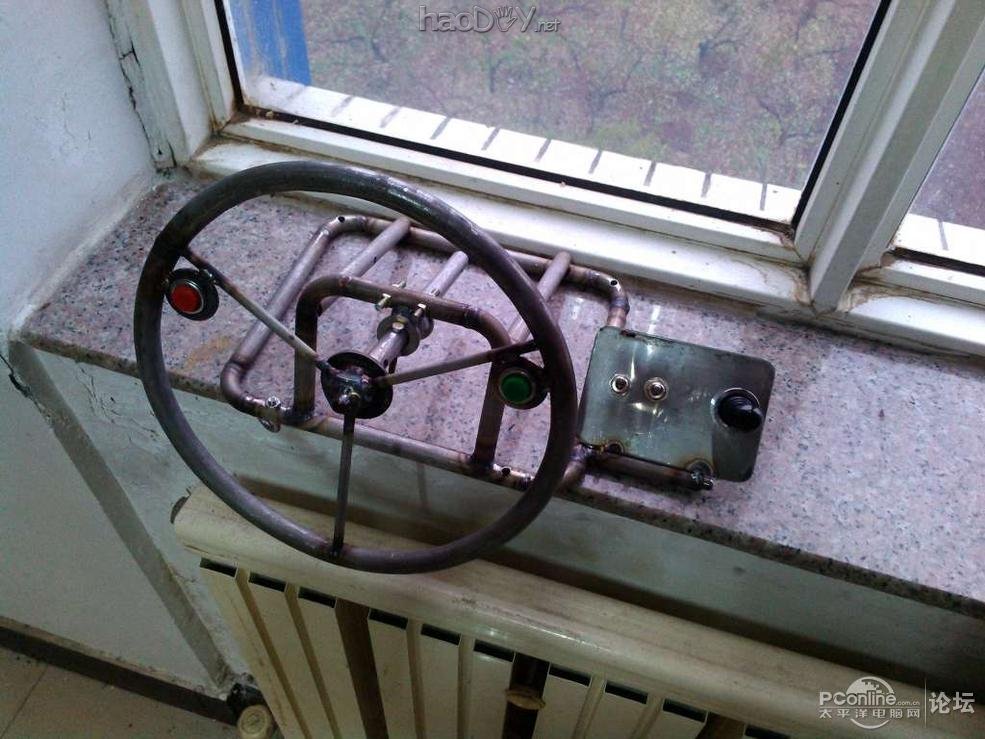

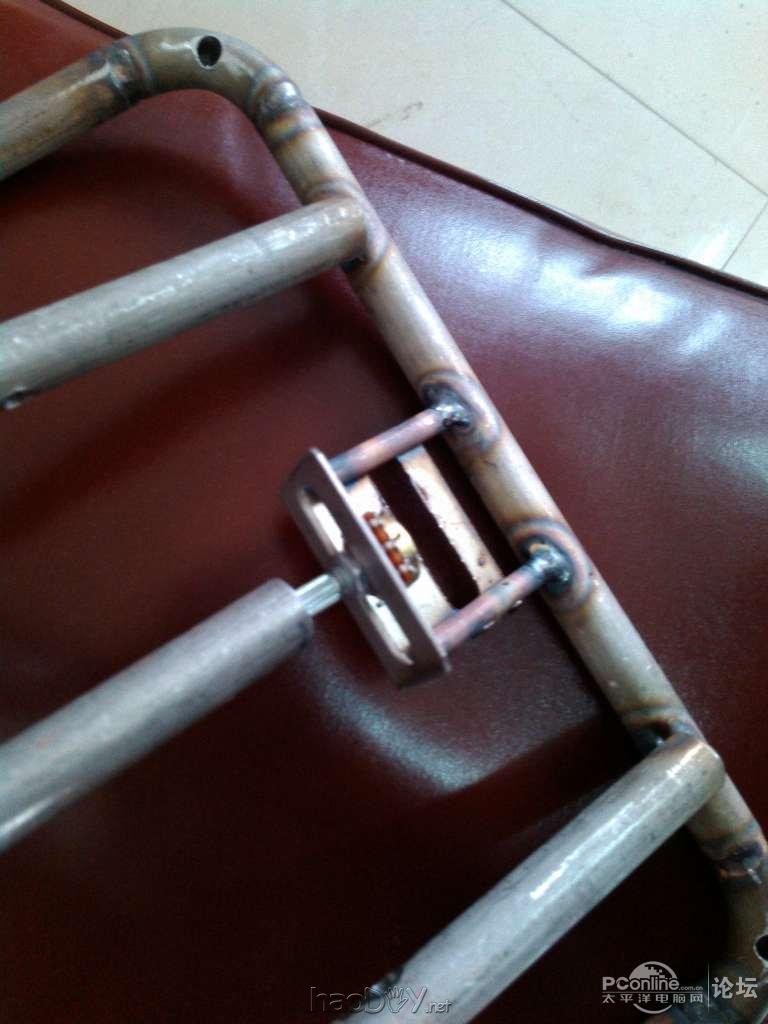

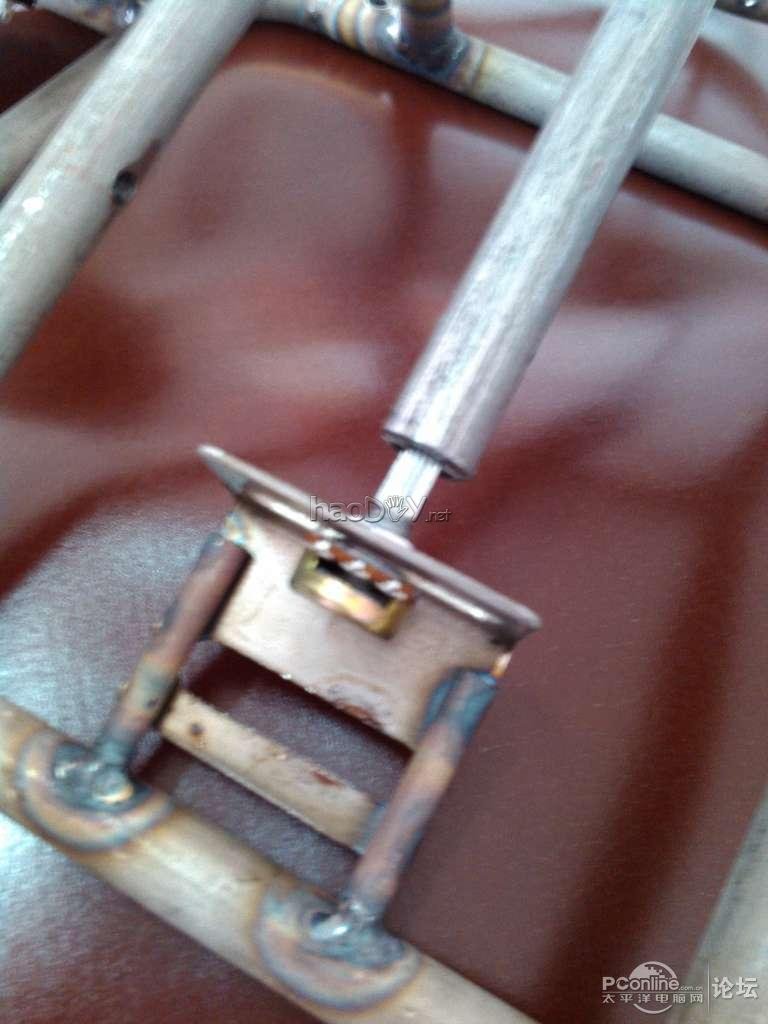

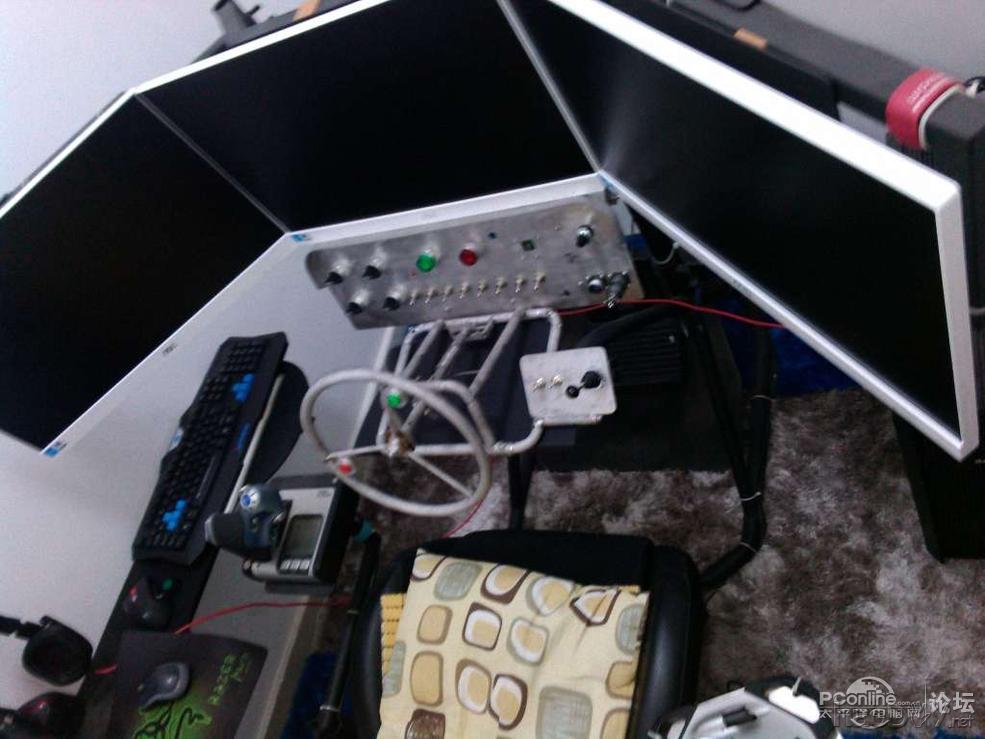

上次做了MJ16开关面板，用于模拟飞行IL-2等游戏。MJ16自带8轴、32按钮，大部分功能没有物尽其用，所以当时已经留出航空插头接口，用于外接其他设备，这次的方向盘是第二个作品。 开关面板的帖子见： 自制MJ16飞行模拟开关面板 游戏方向盘其实不难买到，但本能的抵制垃圾北通，罗技好是好，但价钱太贵，一个G27折合10桶婴幼儿奶粉 所以本次DIY的基本原则是利用最简单经济的东西解决问题，经计算这个游戏方向盘成本：30元！ 废话不说开始上图： 哈哈，我承认确实很粗糙，但基本框架都是用不锈钢管焊接制成的，所谓1Cr恒久远，一坨永流传 这是基本框架  方向盘是请一位老师傅用钢管弯成的，壁厚2mm内径10mm的不锈钢管要想弄的比较圆很有技术含量的  方向盘上焊接的两个圆形垫片是为了装两个按钮，可以用于氮气加速等作用，旁边焊接一块钢板，用于安装两个扭子开关，一个双向摇杆开关  底座特写，看到了吗，轴承就是两个焊接在一起的螺母，简单吧 开关板上的孔打的偏了，凑合了  这是限位结构，因为一般的B100K电位计旋转角度300度，超过会损坏，限位使用四个螺钉搞定，固定在轴上的两个螺钉同时还起到限制轴向移动的作用，可谓构思巧妙，木哈哈哈哈  这是轴端口，使用钢锯锯开豁口，嵌入一根钢丝用来连接电位器，用榔头直接砸进去连焊接都省了  这就是电位器的连接方法，将轴端口钢丝嵌入电位器的一字型槽内，这样连接电位计与轴可以相对滑动，不对中问题也不大，尤其适合螺母钢管这种精度极低的配合方式   所需电子元件全家福，两个按钮每个1元，两个扭子按钮每个2.5元，一个双向自复位摇杆开关14元，一个电位计2元，总计23元。 当然这不包括MJ16电路板哦，我的MJ16电路板已经安装在开关面板上了，方向盘只要连接航空插头即可  采用螺钉锁紧安放方式，但无需在钢板上打孔，将固定管子的卡箍一端锯掉，形成一个直柄带螺纹的钩子，穿过底座框架钢管上的孔勾住钢板即可，简单实用，用手上紧螺母即可可靠固定，粗暴游戏也不会移动  接线完毕状态，技术不过关，焊接航空插头时没把我累死，看来还得多多练习啊。 航空插头是一个7针的，插口数量有限。除了电位器用了3根，分配给按钮的是4根，支持4按键。双向摇杆开关其实是两个按钮，剩下的方向盘上两个按钮和板上的扭子开关其实是分别并联的，需要长时间按钮是可以扳动钮子开关代替。 可以看到轴上的回中弹簧，由于没有合适的弹簧，是用不锈钢焊丝自己缠的，可惜弹性远不如专用的弹簧钢，回中乏力定位不准，还需以后想别的方法改进  上试用视频，极品飞车14，不会在这个论坛发视频，请到优酷网站观看 (责任编辑：admin) |
