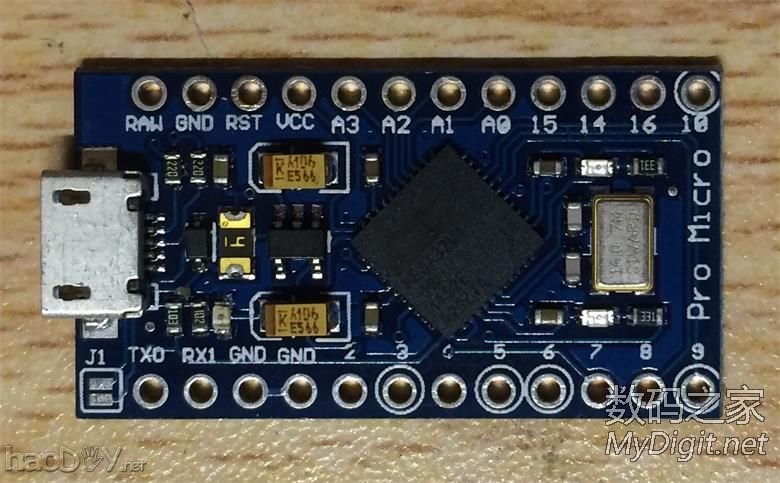

自从看了http://bbs.mydigit.cn/read.php?tid=1399122这个帖子后，心里就痒痒，想自己做一把GH60。奈何GH60价格对我来说还是太高，所以就放弃了。 但是这个草还是长在我心里挥之不去，于是我决定自己做一把小键盘，这样既能满足我的DIY心，又能为我的扁扁的钱包出一份力。 Espode 1:硬件采购和介绍 经过放狗搜索，我查找到可以用Arduino Pro Micro来做键盘主控，并且有相应的固件（TMK）支持。 这就是Arduino Pro Micro：

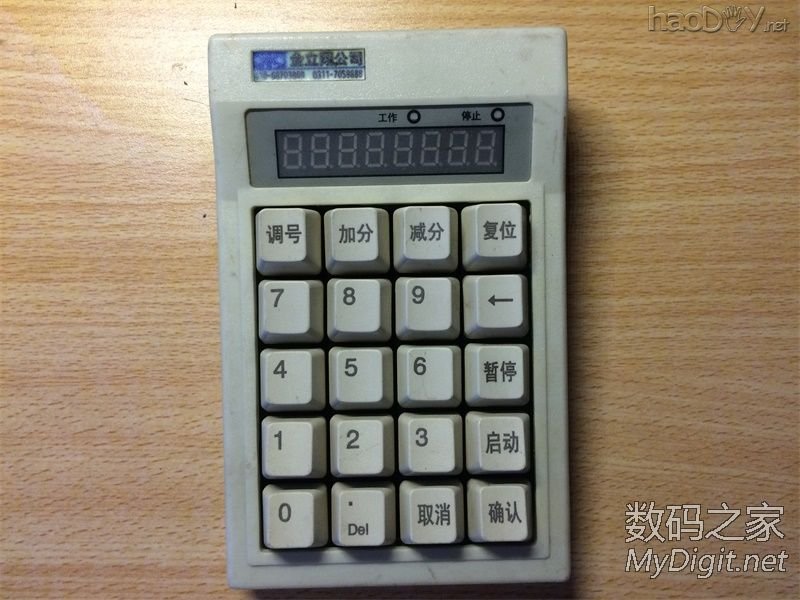

从淘宝淘来的二手Cherry黑轴机械键盘：

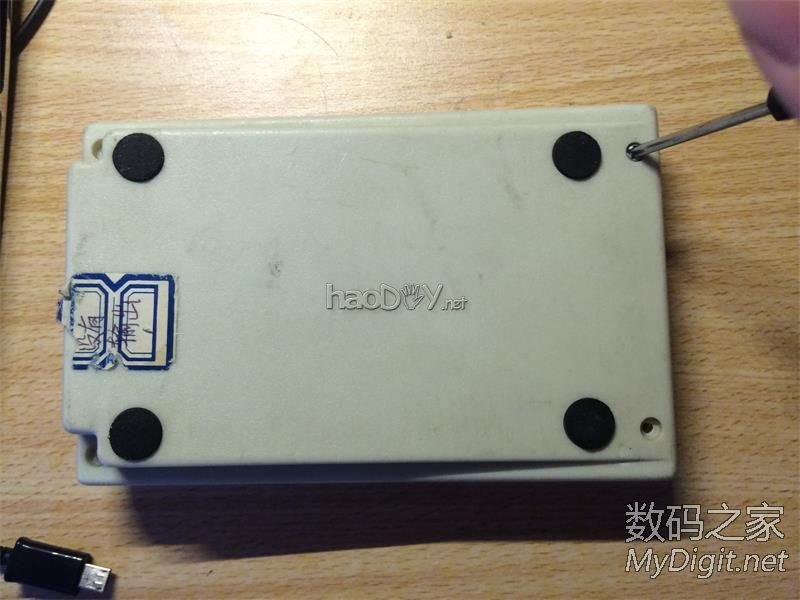

让我们把它打开：

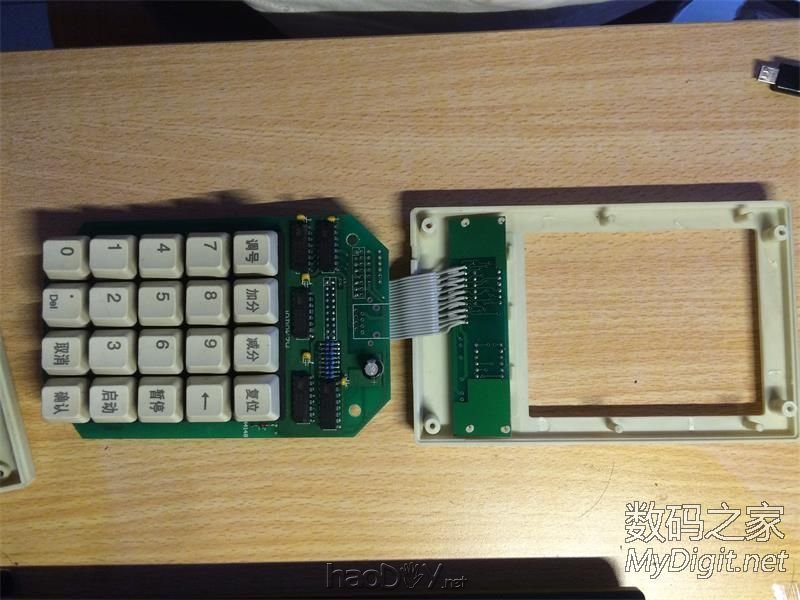

打开后是这个样子的： [attachment=6730532] 翻开来看看：

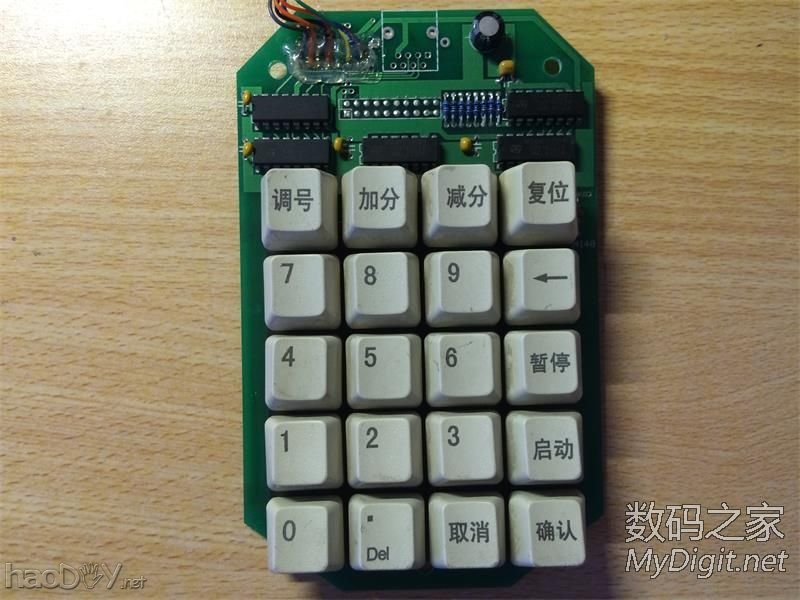

其实我们是不要那个显示部分的，只要主键位就好：

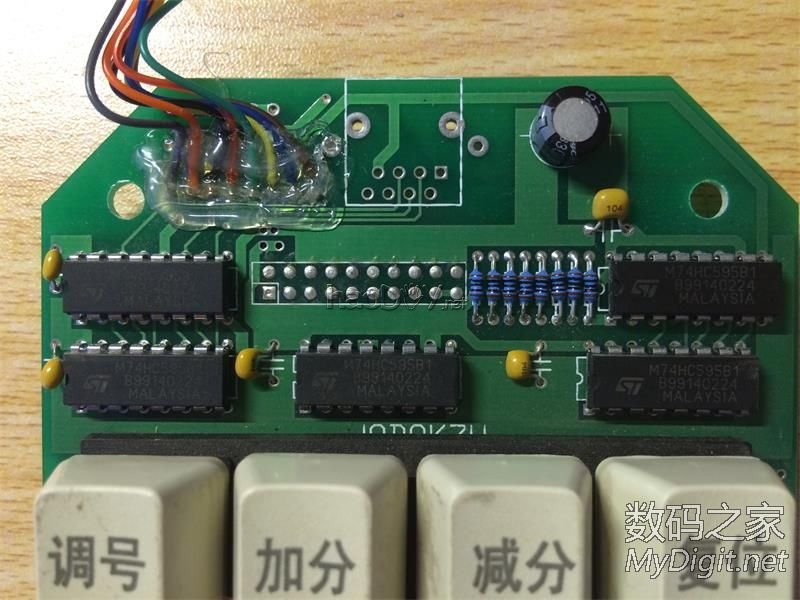

让我们来看看主控室什么：

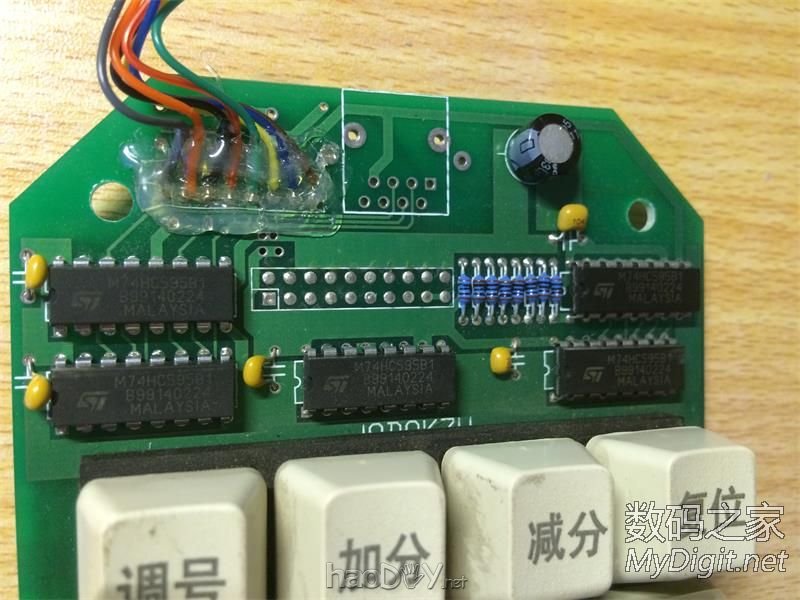

斜着看看：

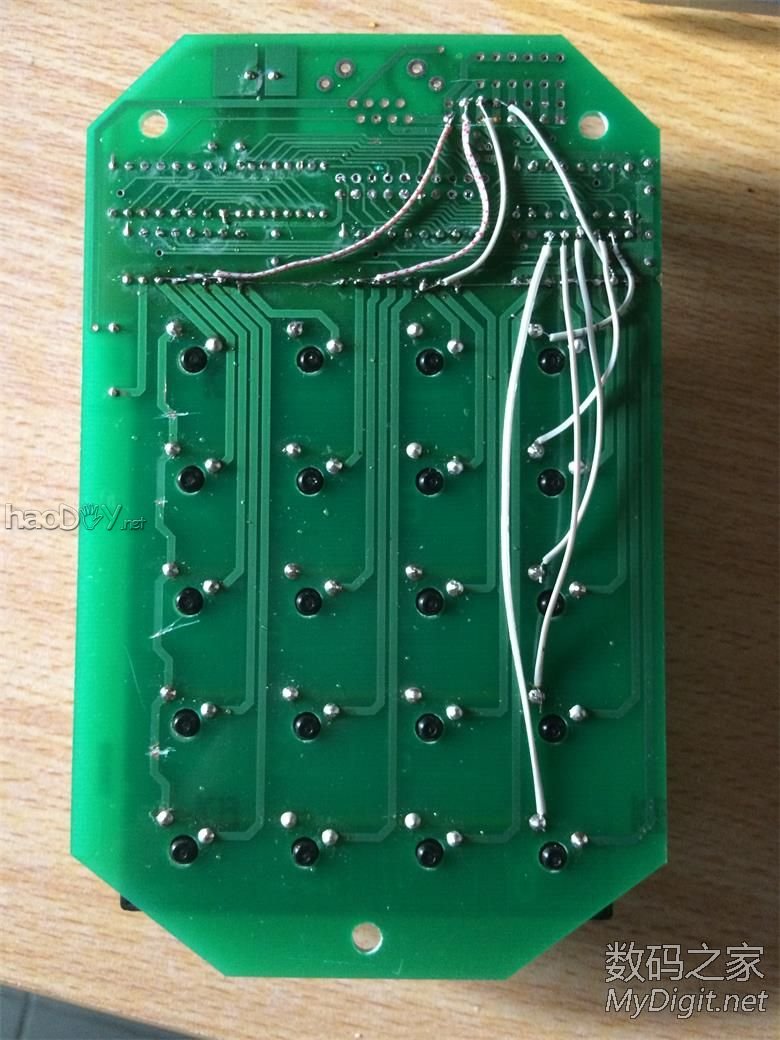

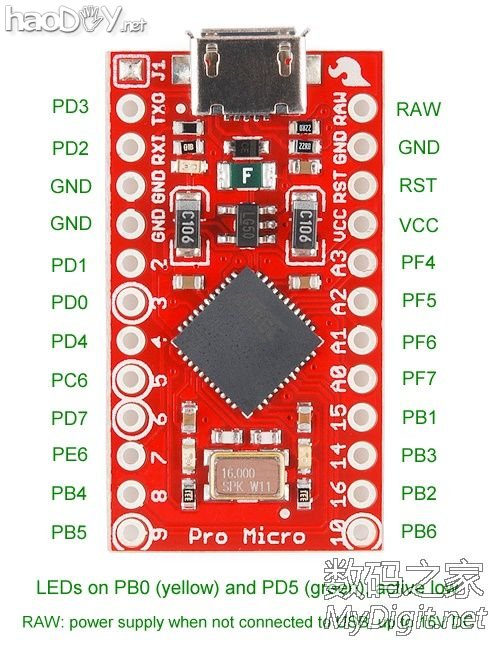

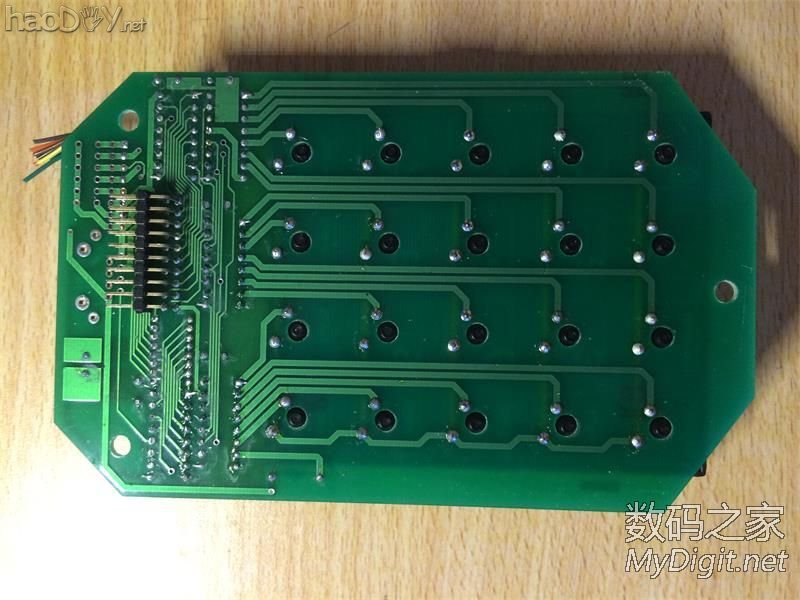

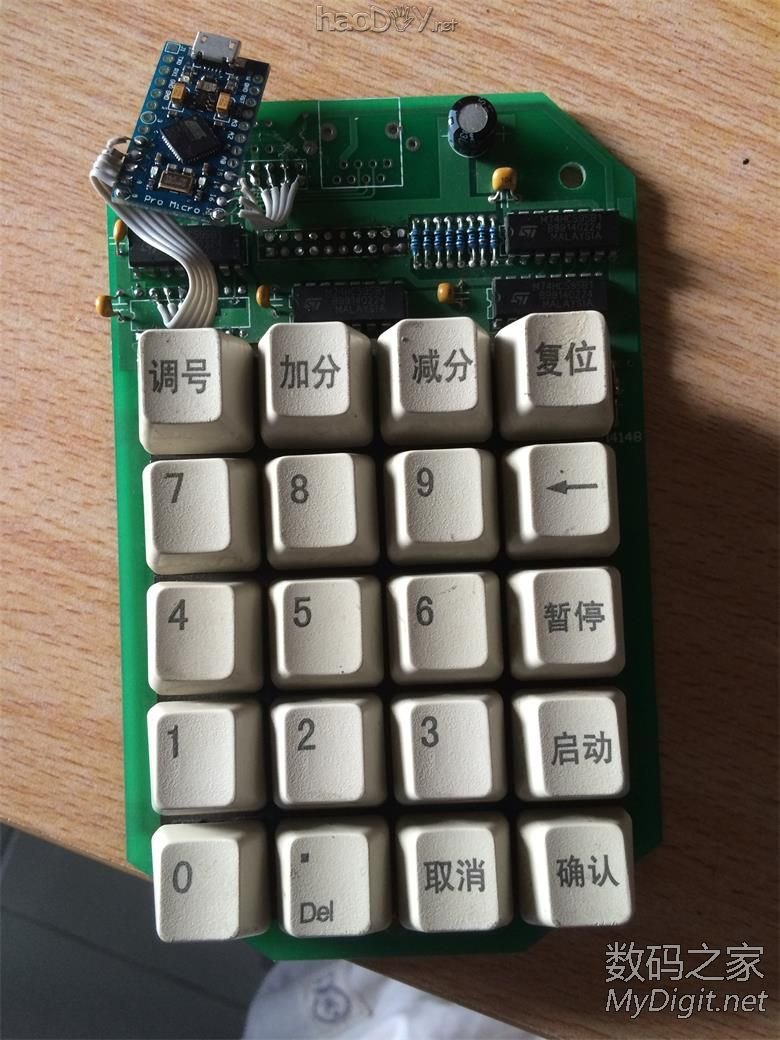

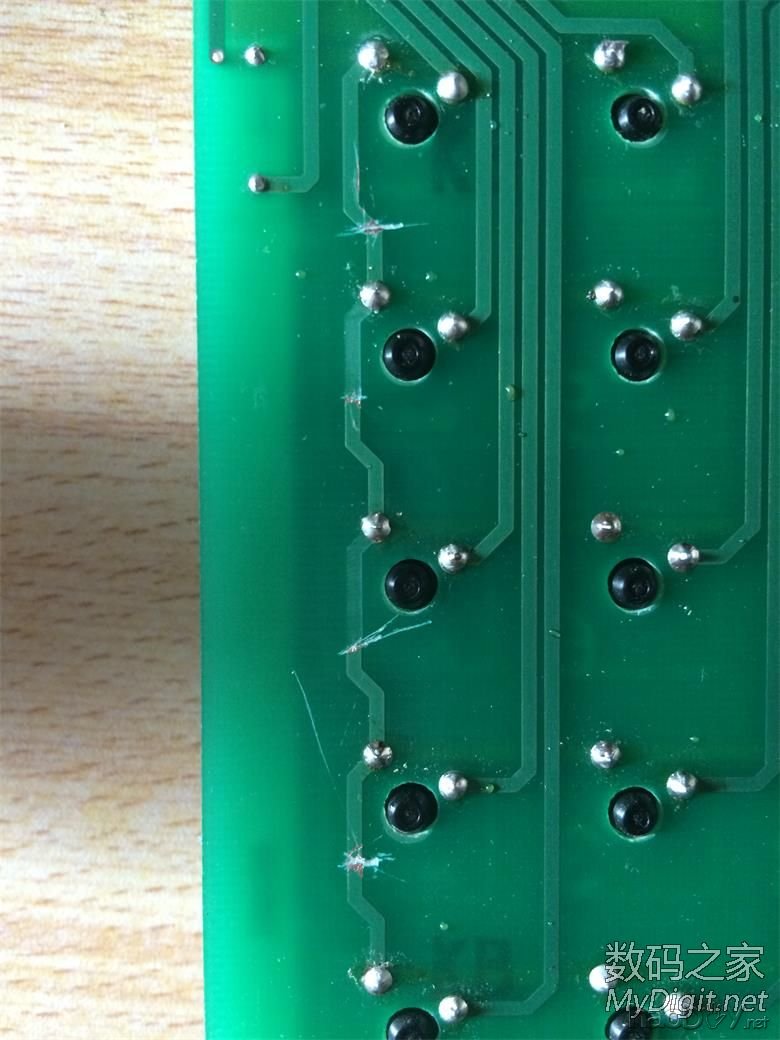

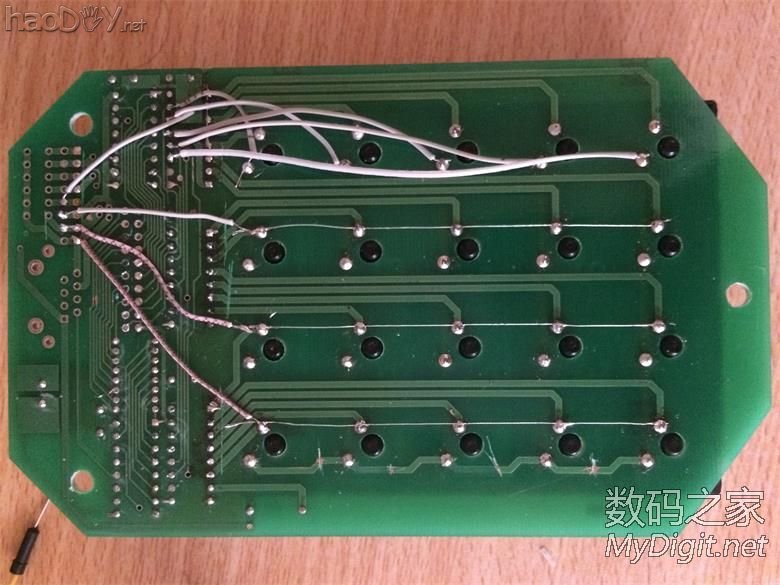

好，居然是74HC595  楼下继续 Espode 2 硬件改造 仔细观察键盘反面的线路，发现他是全部键共用一个脚的：  well，我们要做一个键盘阵列，便于节省IO口。 首先 把纵向的铜箔割开：  然后把他们连起来：  这里我犯了一个错误，我应该把74HC595拆下来的。 于是我就改线路了：  一个键盘阵列就做好了。 我们来看看Arduino的IO定义（这张图来自网络）  我的设想是，用10/16/15/14作为阵列的纵向输入口，用5/6/7/8/9作为阵列的横向输入口。 于是我就这么连接了：  连接好后，硬件改造完毕。 楼下继续。 Espode 3 软件改造 如果你不想知道怎么修改固件，请只看黑体字！ 我们在这里使用开源的TMK，Github：https://github.com/tmk/tmk_keyboard 同时说明一下，TMK也被用于GH60。 你还需要准备的东西有： TMK修改版：https://github.com/kairyu/tmk_keyboard_custom TKG，一个键位生成器：https://github.com/kairyu/tkg TKG_TOOLKIT,用于刷写固件及EEPROM：https://github.com/kairyu/tkg-toolkit 我们这里以GHPad为蓝本来修改固件： 首先进入TMK的修改版文件夹下的keyboard/ghpad/， 打开matrix.c，修改阵列配置： 找到下面这几行：
复制代码
|
