需要准备的材料：
STC12C5A60S2一片（10元左右）
*usb转TTL下载线（可以用来刷路由，升级中九，以及部分老手机刷机）（10元左右）
三片单色8*8点阵（全新3-5元一片，二手就不好说了，我15元买了32片）或者若干LED（0.0X元一个……数量自个儿看着办，最大3*8*8=192个……）
导线若干，输入输出接口若干，晶振一个（小于33Mhz，当然越大越好，我用的是32Mhz的），瓷片电容两个（30pF），电解电容一个（容量不限，但是不要大于470uf，容量过大影响单片机复位）
洞洞板一块，大小视情况而定……

无视图中的电阻……

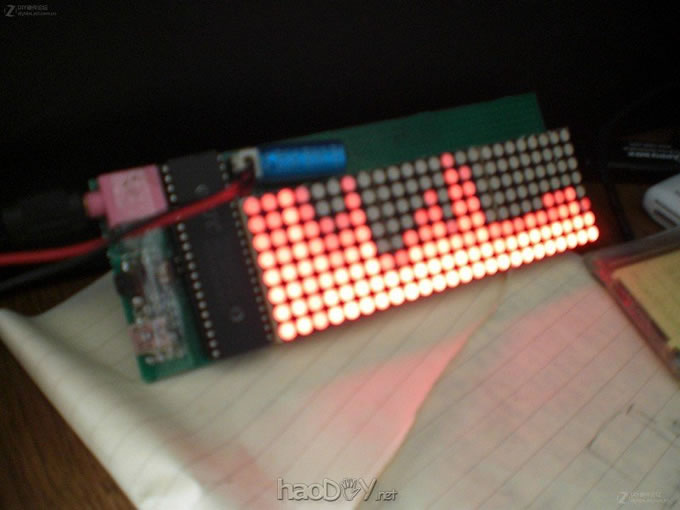

DIY单片机控制的FFT音乐频谱显示，电路简单……图片1

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:00:17 快门:1/40 光圈:F/3.1 焦距:6毫米感光度:200

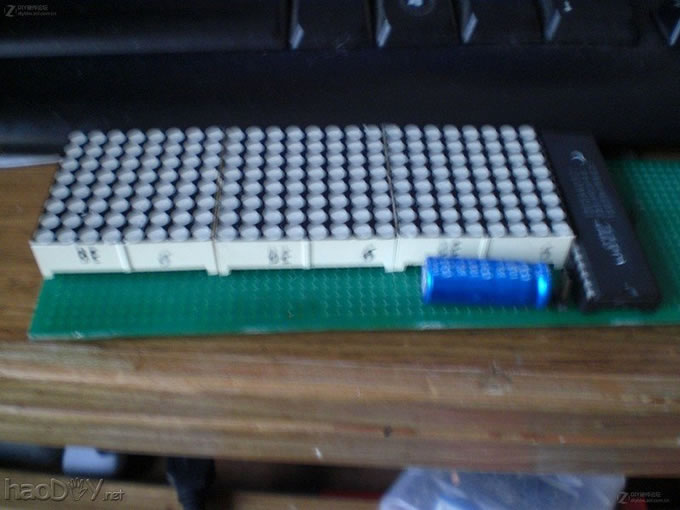

修整下PCB，这些PCB便宜，1.5元一片

DIY单片机控制的FFT音乐频谱显示，电路简单……图片2

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:00:26 快门:1/40 光圈:F/3.1 焦距:6毫米感光度:200

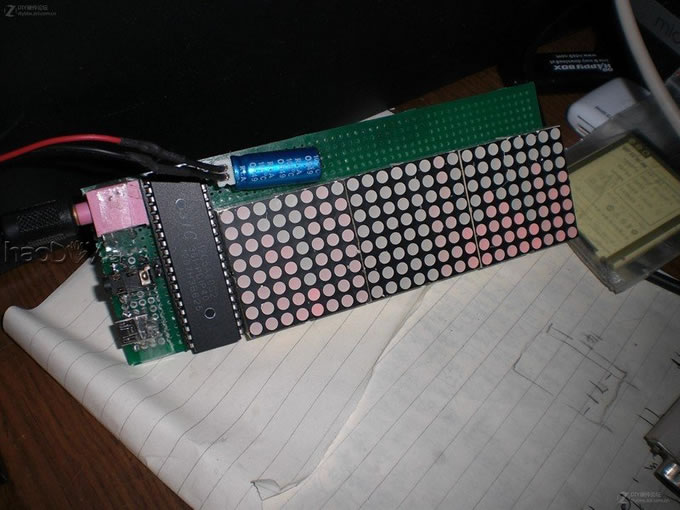

摆个位置看看效果
DIY单片机控制的FFT音乐频谱显示，电路简单……图片3

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:04:30 快门:1/50 光圈:F/3.1 焦距:6毫米感光度:200

布线，无视图中的电阻……
DIY单片机控制的FFT音乐频谱显示，电路简单……图片4

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:32:29 快门:1/40 光圈:F/3.1 焦距:6毫米感光度:200

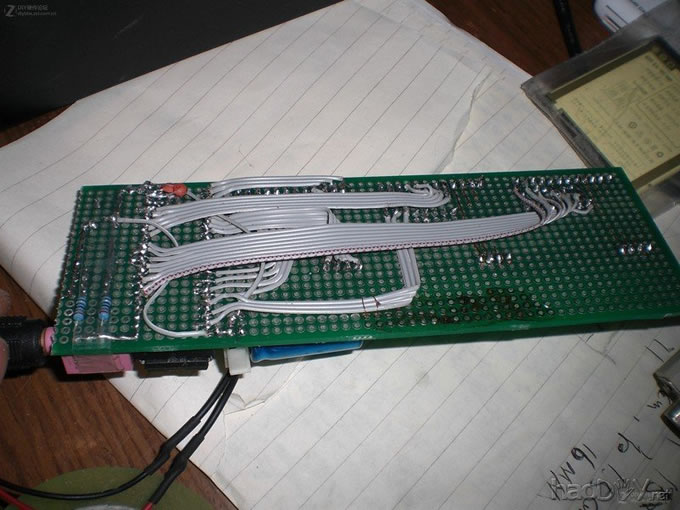

背面
DIY单片机控制的FFT音乐频谱显示，电路简单……图片5

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:32:34 快门:1/40 光圈:F/3.1 焦距:6毫米感光度:200

焊接
DIY单片机控制的FFT音乐频谱显示，电路简单……图片6

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 00:57:13 快门:1/80 光圈:F/3.1 焦距:6毫米感光度:200

开始飞线……
DIY单片机控制的FFT音乐频谱显示，电路简单……图片7

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 01:54:31 快门:1/30 光圈:F/3.1 焦距:6毫米感光度:200

由于电阻的原因，推到重来……
DIY单片机控制的FFT音乐频谱显示，电路简单……图片8

#p#分页标题#e#

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 03:20:38 快门:1/4 光圈:F/3.1 焦距:6毫米感光度:200

基本焊接好了
DIY单片机控制的FFT音乐频谱显示，电路简单……图片9

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 03:20:48 快门:1/5 光圈:F/3.1 焦距:6毫米感光度:200

先试试看~（又糊了……）
DIY单片机控制的FFT音乐频谱显示，电路简单……图片10

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 20:29:36 快门:0.5 光圈:F/3.1 焦距:6毫米感光度:200

焊接上各种输入输出接口
DIY单片机控制的FFT音乐频谱显示，电路简单……图片11

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 20:30:00 快门:1/60 光圈:F/4.4 焦距:6毫米感光度:50

DIY单片机控制的FFT音乐频谱显示，电路简单……图片12

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 20:30:11 快门:1/60 光圈:F/4.4 焦距:6毫米感光度:50

DIY单片机控制的FFT音乐频谱显示，电路简单……图片13

: 51单片机开发学习板led灯音乐频谱电平指示温度计显示仪器diy套件

¥13.00

器材:卡西欧 Z8 [卡西欧数码相机]
时间:2007-01-01 20:30:11 快门:1/60 光圈:F/4.4 焦距:6毫米感光度:50 (责任编辑：admin)
