玩转单片机，DIY可测试电容、电感和频率的仪器(4)

时间:2013-01-30 17:38来源:www.ndiy.cn 作者:大道必成 点击: 次

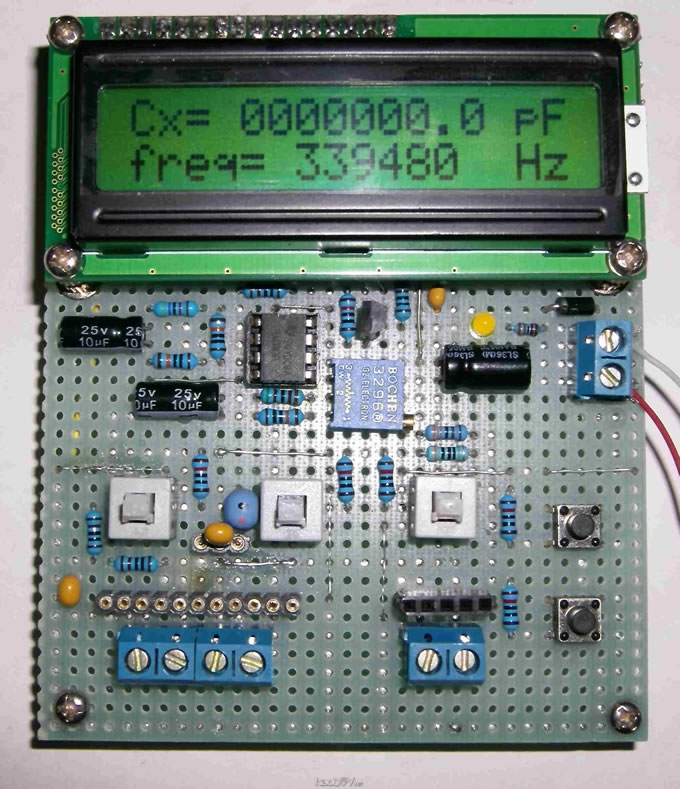

4、测小电容 S1/S2均在弹起状态，单片机会自动显示测小电容界面，除非按下功能切换按钮（原理图Btn3）切换到电解电容档。 校准后，直接将小电容接在Cx与GND之间即可，下图所示。第一行显示测得的电容值，第二行显示
玩转单片机，DIY可测试电容、电感和频率的仪器

4、测小电容
    S1/S2均在弹起状态，单片机会自动显示测小电容界面，除非按下功能切换按钮（原理图Btn3）切换到电解电容档。

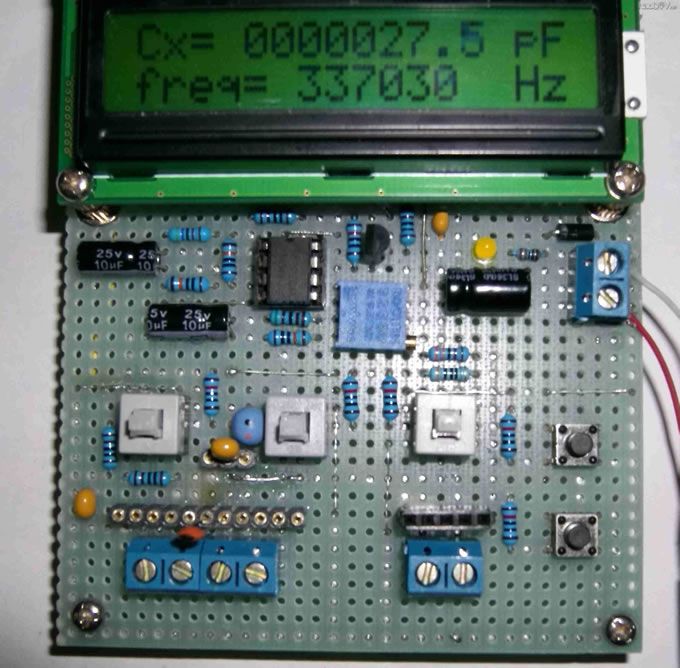

    校准后，直接将小电容接在Cx与GND之间即可，下图所示。第一行显示测得的电容值，第二行显示的是当前LC振荡电路的频率。
玩转单片机，DIY可测试电容、电感和频率的仪器

5、测电感
    S1按下、S2弹起状态，单片机会自动显示测电感界面，除非按下功能切换按钮（原理图Btn3）切换到电解电容档。

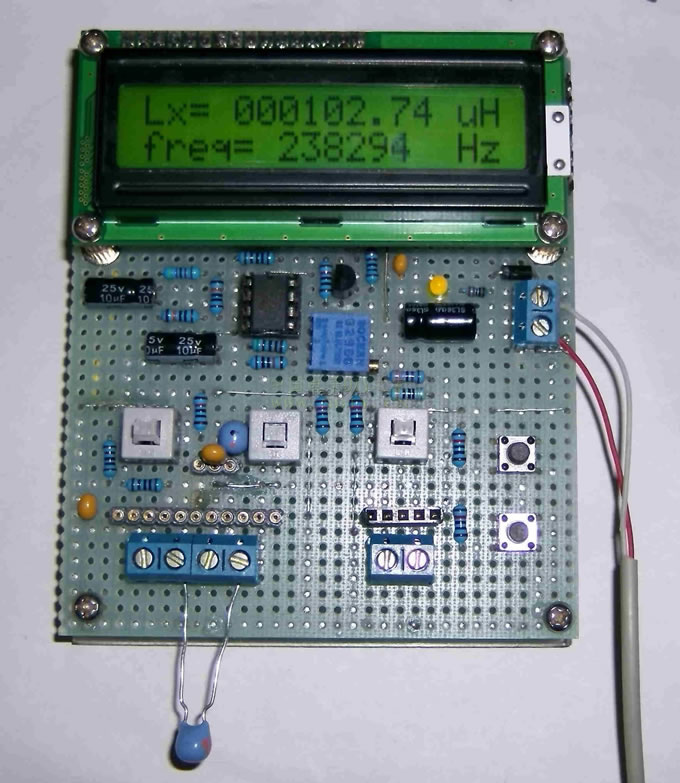

    将电感接在Lx与GND之间即可，下图所示。第一行显示测得的电感值，第二行显示的是当前LC振荡电路的频率。
    所测电感与电路板上焊的是同一种，标称100uH的电感。
玩转单片机，DIY可测试电容、电感和频率的仪器
6、测频率
    按下S2(S1何种状态无关), 单片机会自动显示测频率界面，除非按下功能切换按钮（原理图Btn3）切换到电解电容档。
    本测量仪可以测幅值比较小的信号，频率测量范围50Hz到400KHz，测量精度在0.2%以内。

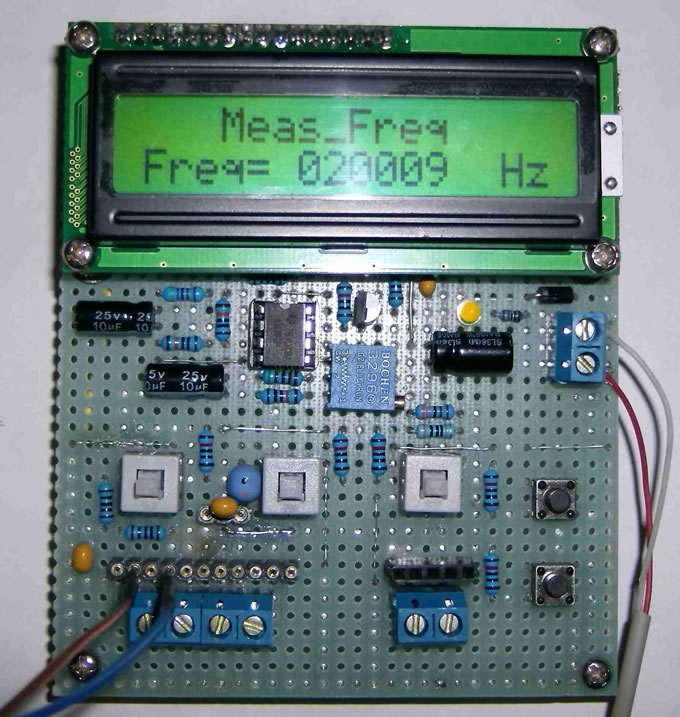

    这是测20KHz信号的界面。
