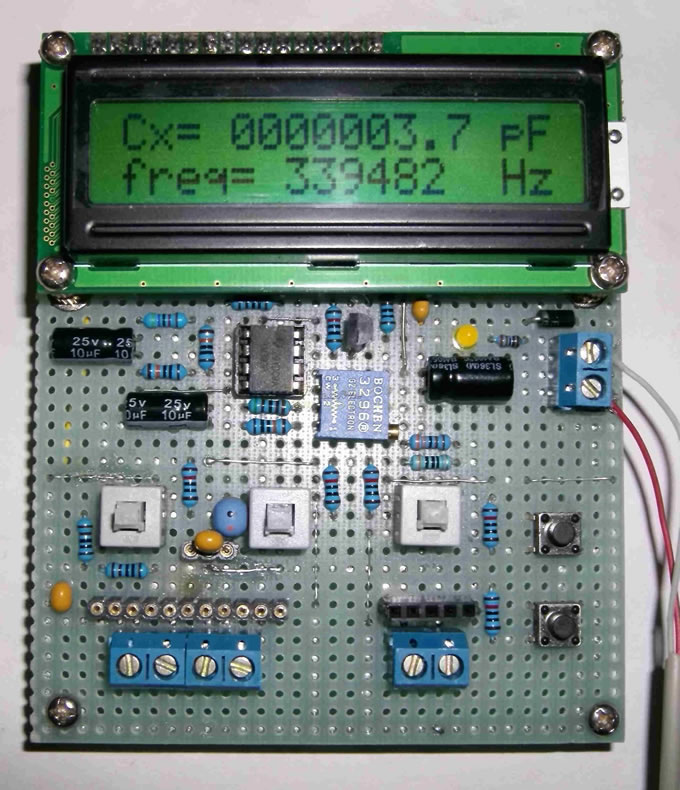

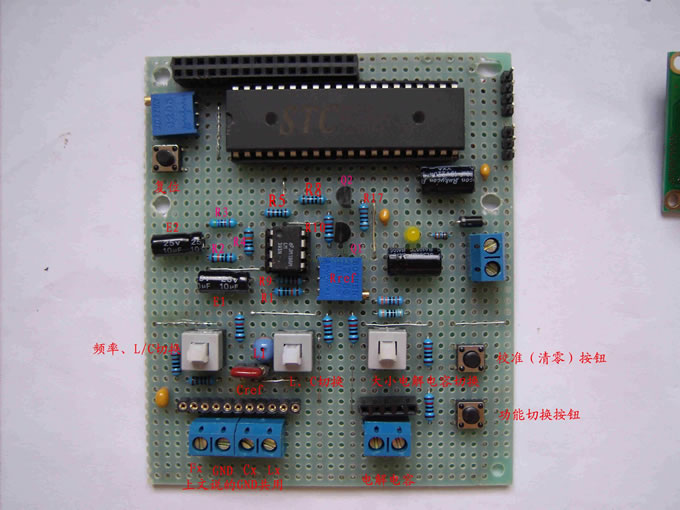

 Rref调试方法，上文原理中已经讲到，比较器同相输入端电压Uc=0.632E（电源电压）。 四、使用方法 测小电容、电感、频率是一组功能，具体测哪个由S1/S2的状态决定，单片机能根据S1/S2的状态自动识别测量哪一种。测大电解电容和小电解电容是一组，具体测大电解还是小电解由S3状态决定，单片机能根据S3的状态自动识别测量大电解还是小电解。在这两组功能之间需要功能切换按钮(原理图中Btn3)来切换。 1、上电开机界面 显示中国电子DIY之家网址和大道必成会员号。  2、开机小电容和电感档未校准前 此时S1/S2/S3均处在弹起状态，S1/S2处在其它状态时则自动显示其它测量界面（频率Fx或者电感Lx的测量界面）。 图中的3.7pF是未经校准的误差，一般这个值会比较大，必须校准后才能测小电容和电感。频率档和电解电容测量档不需要校准，校准仅仅针对小电容和电感测量。  3、小电容、电感档校准 校准只需在小电容档（图中界面），不接入测量电容时，按一下校准（清零）按钮（原理图中Btn2）即可，Cx会自动清零（下图所示）。 在电感档校准需要将测电感的端子Lx与GND短接，然后按一下校准按钮，因为不方便，所以不提倡在电感档校准。在小电容档和电感档校准是等效的，在小电容档校准后，按下S1测电感即可，不需要重复校准。 (责任编辑：admin) |
