制作自制独立4X4矩阵单片机两用键盘

时间:2013-01-19 10:01来源:网络 作者:网络整理 点击:
看到买的开发板上面用的键盘有两种,一种是独立键盘,一种是矩阵键盘,我在制作最小系统时发现最两个键盘很麻烦,而且都不常用,虽然可以制作4个独立键,但有时

  看到买的开拓板上面用的键盘有两种,一种是独立键盘,一种是矩阵键盘,我在制作最小体系时发明最两个键盘很贫困,并且都不常用,固然可以制作4个独立键,但偶然不足用,更况且矩阵键盘编程也贫困,何不多做几个独立键呢,但要飞那么多按键并且还占地,我就想做一个键盘,取代了两个键盘,于是乎本日就做了一个两用的、、、可以当4X4矩阵键盘用,也可以当3X4独立键盘用、、、、、、、、

制作自制独立4X4矩阵单片机两用键盘

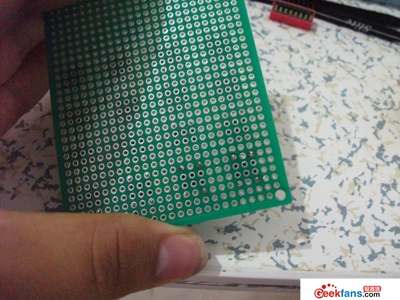

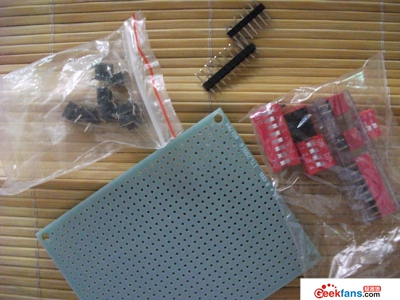

  来工、、、、、

制作自制独立4X4矩阵单片机两用键盘


  找来16个按键、、、、

制作自制独立4X4矩阵单片机两用键盘

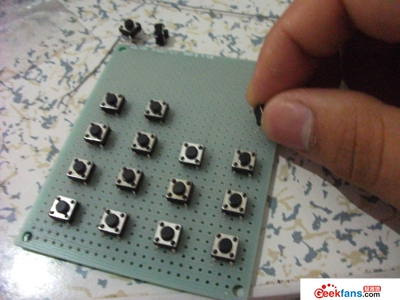

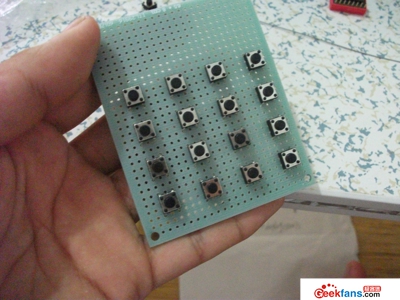

  点焊各个按键、、、、

制作自制独立4X4矩阵单片机两用键盘


  按键焊接OK、、、、、、

制作自制独立4X4矩阵单片机两用键盘

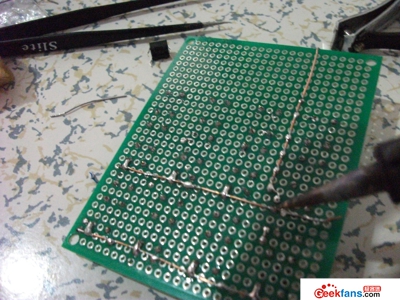

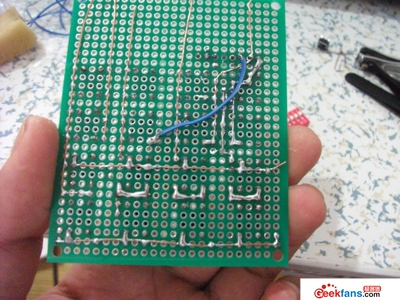

  布线、、、

制作自制独立4X4矩阵单片机两用键盘


  继承焊接、、、

制作自制独立4X4矩阵单片机两用键盘

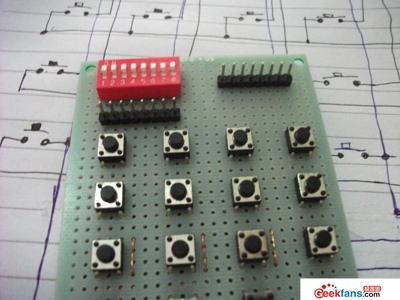

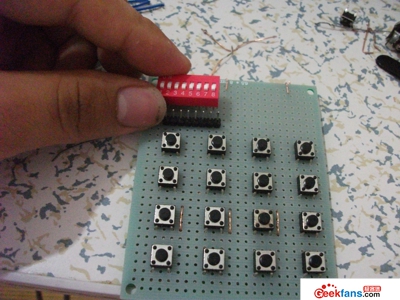

  焊接八位拨码开关、、、、、

制作自制独立4X4矩阵单片机两用键盘

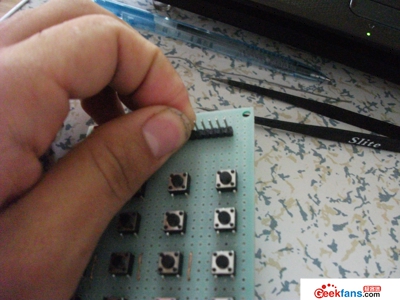

  焊接杜邦针、、、、

制作自制独立4X4矩阵单片机两用键盘

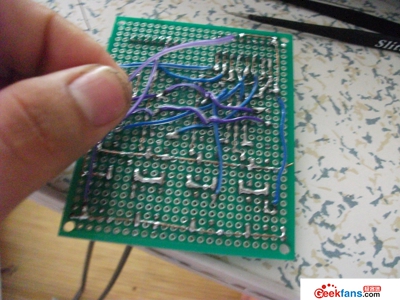

  线有点乱、、、、、

制作自制独立4X4矩阵单片机两用键盘

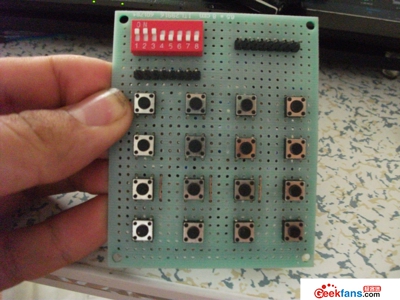

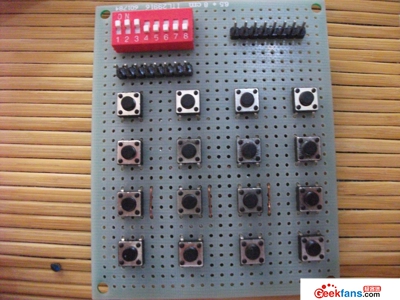

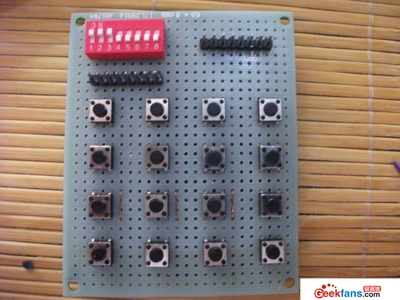

  根基完工啦、、、、

制作自制独立4X4矩阵单片机两用键盘

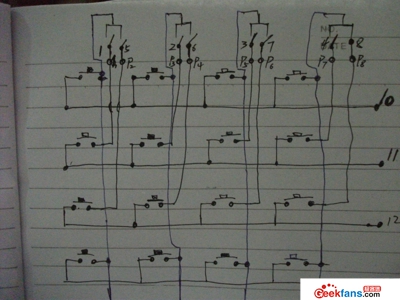

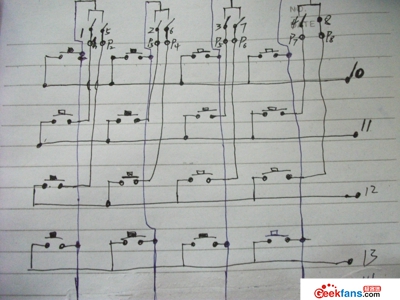

  详细电路图如下:

制作自制独立4X4矩阵单片机两用键盘



制作自制独立4X4矩阵单片机两用键盘

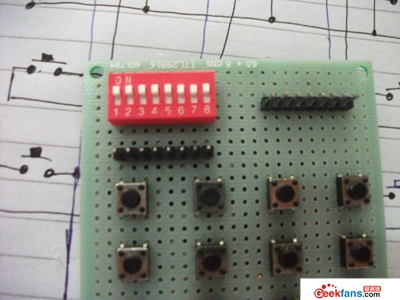

  拨码开关下方的杜邦针是用来独立键盘插接,当拨码开关处于断开状态时,将电路板右上角的杜邦针的1、2、3端子别离用杜邦线接与开拓板负极,此时拨码开关下的杜邦针均为毗连单片机IO口的端子,此时为3X4的独立键盘。


  拨码开关处于接通状态时,电路板右上角的杜邦针直接按序插接于单片机IO口,此时为4X4矩阵键盘;

制作自制独立4X4矩阵单片机两用键盘



制作自制独立4X4矩阵单片机两用键盘



制作自制独立4X4矩阵单片机两用键盘
