妻子的生日顿时就要到了，不想买现成的对象，基础就毫无诚意。不如送她个布满爱意的表吧  O(∩_∩)O~  还带有闹铃成果哦！附加图片浏览和音乐浏览。  喜好的伴侣可以本身买原料下手制作  本人将无私奉献出道理图和c措施  出来献丑喽~ ~

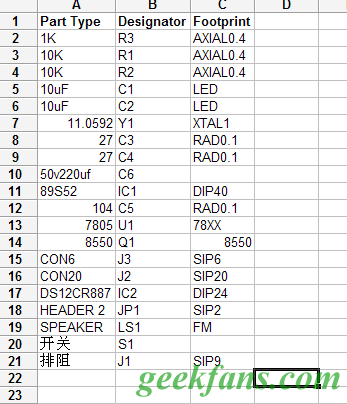

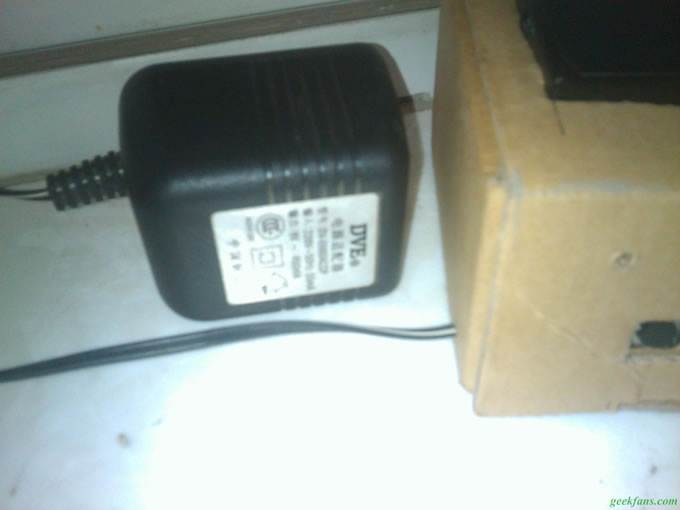

原料清单：吻合巨细的盒子一个（最好用塑料盒），12864液晶一个，面包板一块，直流5v电源一个（假如没有的话也可以用我那种变压器然后用7805稳压即可，记得加散热片哦），导线多少。尚有须要的一些器材。下面是元器件清单。

蜂鸣器要无源的哦！！！  要否则发声会很逆耳。

单片机用的stc89c58rd+  ，低于58的由于有图片和音乐的相关装不下，各人可以按照必要修改措施。空话不多说，开工啦！
制作步调：

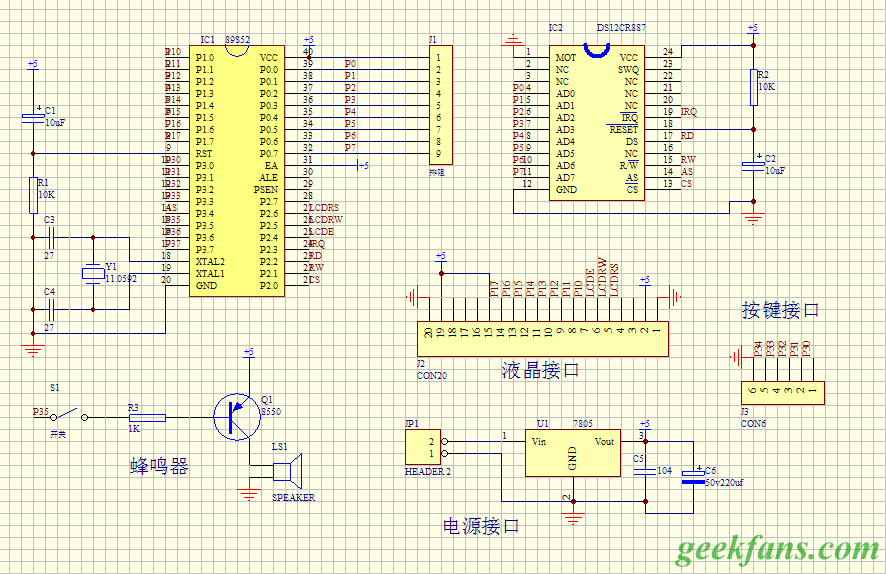

1.焊接电路板   下面的是道理图

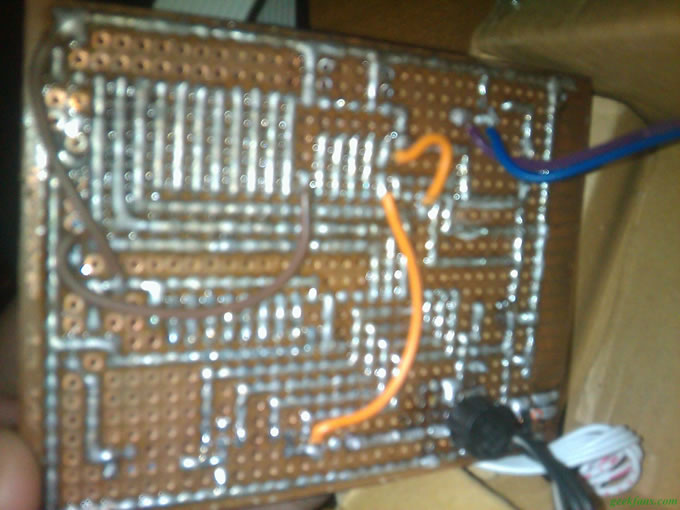

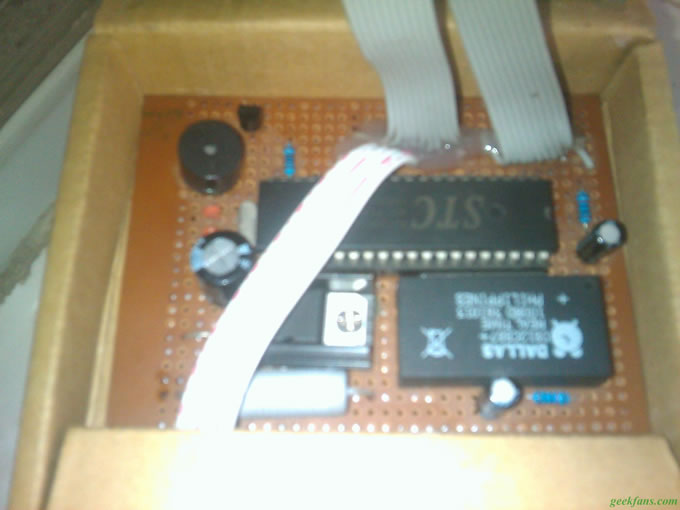

由于电路不算伟大，以是用焊锡搭焊，这样走线显得整齐，呵呵O(∩_∩)O~  个体线绕不外去的就用导线飞线，这是焊好的不和图片，照旧有点乱，纠结啊！(*^__^*) 嘻嘻……

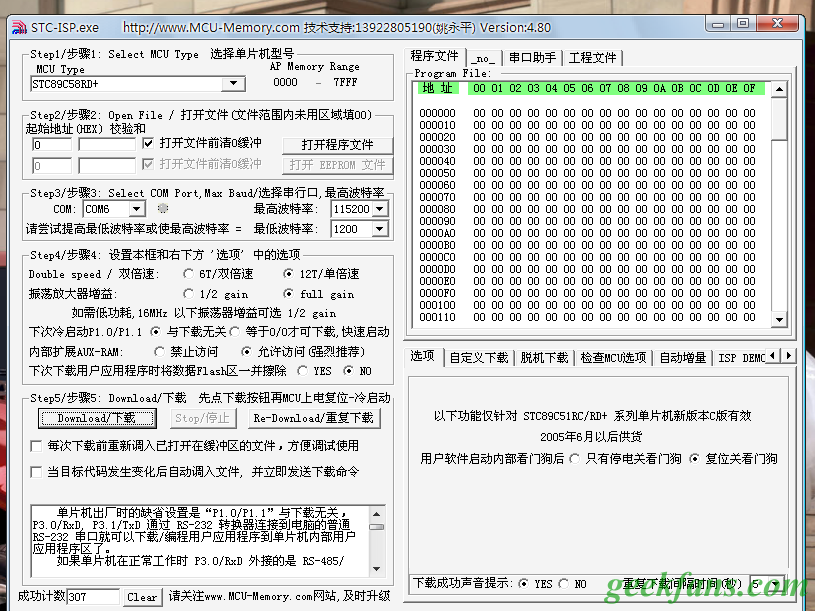

2.往单片机里下载措施，装到焊完的板子上，查察成果是否正常，这一步就不上图片啦，下载要领网上多得是。

3.在盒子上下手术！
由于有液晶屏，按键和开关的相关，以是必要在外壳上启齿，用壁纸刀警惕开孔，留意别弄伤手哦！

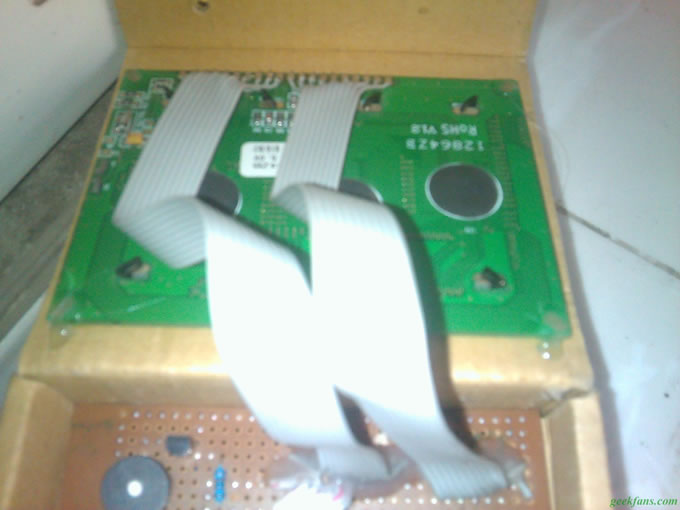

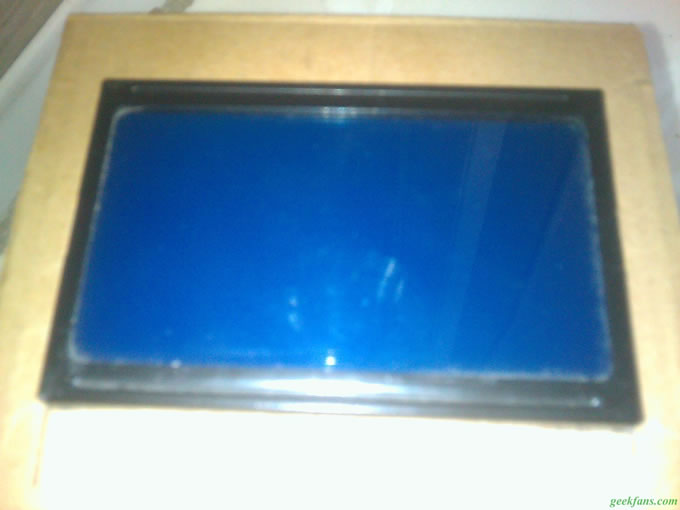

这是液晶的  开孔方才好！！！！赞一个！

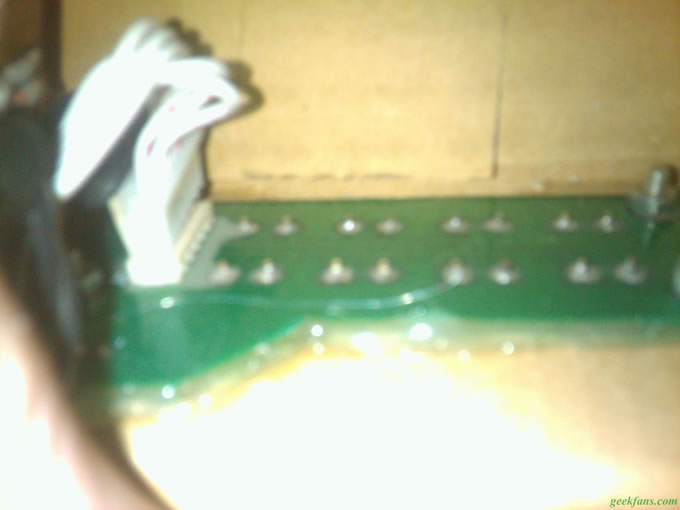

这是按键内里，用螺丝牢靠后又用热胶棒牢靠了一下。

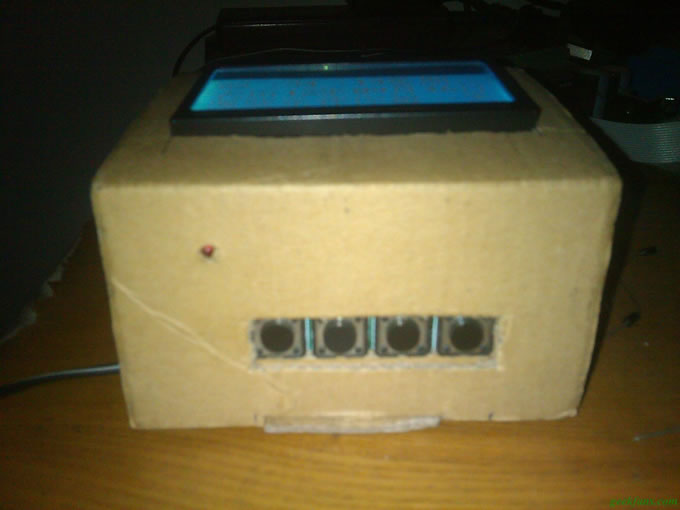

这是牢靠好后表面的结果！

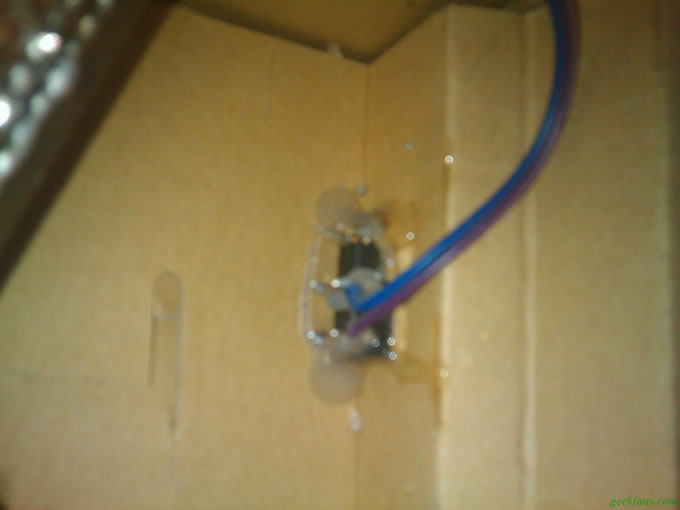

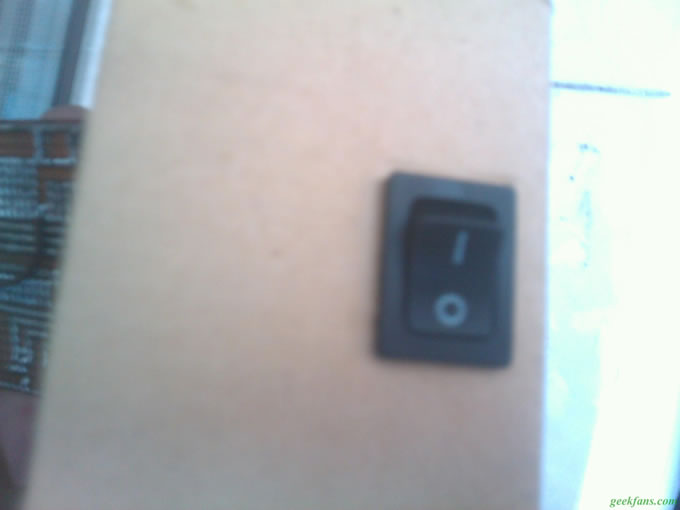

4.合体！把测试好的板子牢靠到盒子里须要时用胶水。尚有谁人开关…………

合体举办中…………  请稍后…………

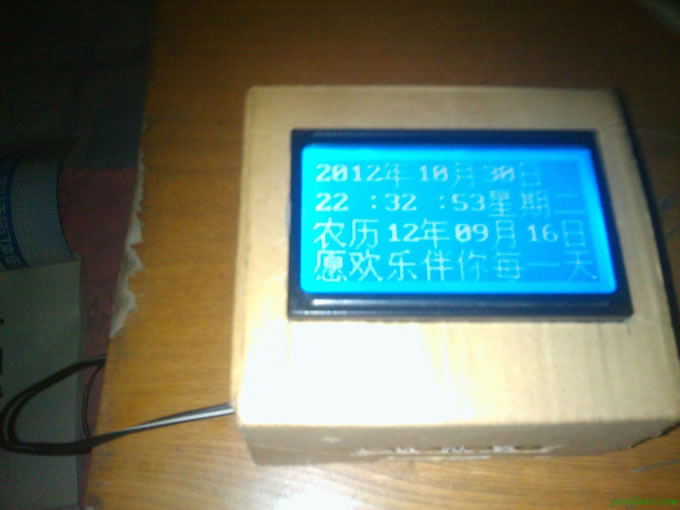

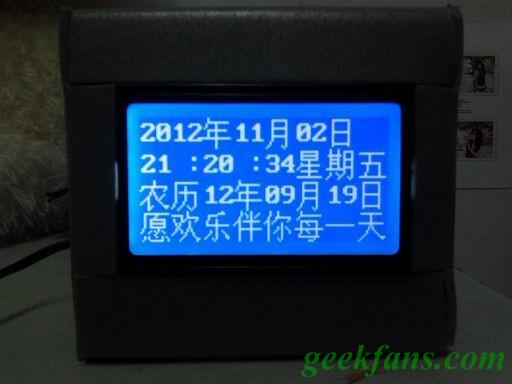

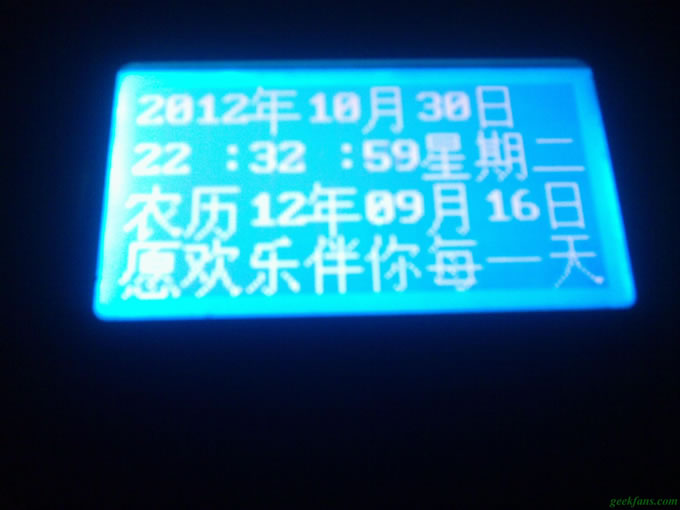

最终产物。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

闪亮登场！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！

大功告成，各人说是不是很拉风！！！！ 呵呵  我嘻唰唰 嘻唰唰！ 嘻唰唰！ 哦~ 哦~

行使要领：

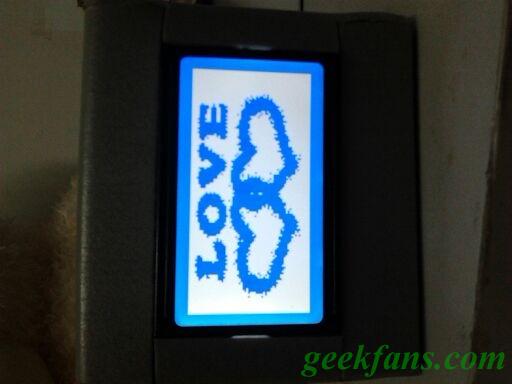

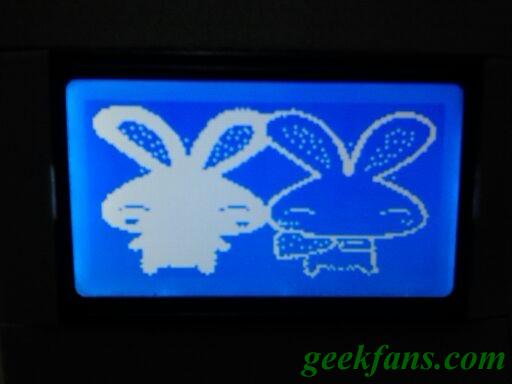

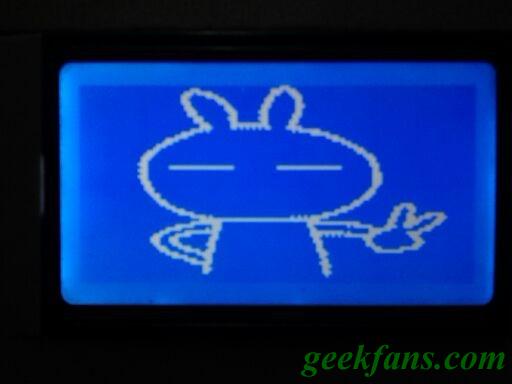

按键可以进入菜单，调解时刻，设定闹铃，图片浏览，音乐浏览。

用闹铃时必需打开谁人开关才可以哦亲！

闹铃响铃是是不能退出的，只能等响铃完成才会自动退出，以是只有把谁人开关关掉。 铃声约莫一分钟，响完会返回到时刻界面。

         此闹钟是献给我最酷爱的妻子，版权全部违法必究呵呵，带有夏历和节日提示。音乐有三首，生日歌，挥着同党的女孩，昨日重现。喜好的伴侣不妨做一个送给本身最爱的人哦！  住各人永久幸福！！！！！！！！！！！！
