有人问:IC烧录能不能也作一个解说呢? 木村豆桃哉在想...用LEAPER-48万用烧录器 1.把手往下扳 2.把IC放上去 3.关上把手 4.选择IC厂牌/编号 5.载入HEX档 6.按下烧录 7.等PASS呈现就好了 为什么要解说呢??? 以是...应该是没有万用烧录器的话要怎麽办呢?以是木村豆桃哉抉摘要来试试看,谁人烧录器的电路是真照旧假.假如不能用的话,不是发佈了错误讯息害人了吗? 可是又想...有万用烧录器可以用,为什麽要再做一个烧录器呢?超等抵牾~ 好奇嘛,做了一个试试看呗... 上网看了原版的线路图...头都晕了@_@

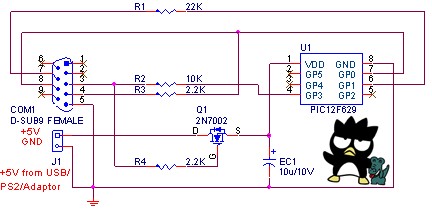

原图烧12F629还要修改...

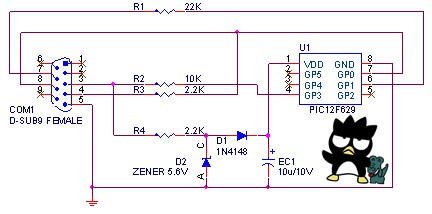

再找找其他简朴一点的图吧 在网路上找到一个用Zenerdiode的图
尚有一个用USB/PS2/变压器外部供电的图
就用Zenerdiode的图来做吧 器材:斜口钳、电烙铁、焊锡、有RS-232的PC一台 零件:MicrochipPIC12F629、IC脚座、RS-232D-Sub9pin母头、1N4148、Zener5.6V、10uF/10V、10K、22K、2.2K*2、万用洞洞板、热缩套管、OK线 找了一动手上的废零件...并没有Zener...只找到这一些旧零件

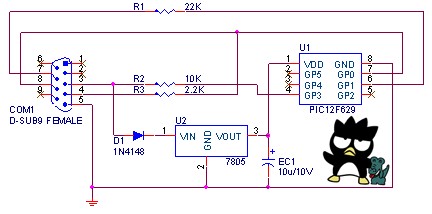

以是改了一下线路图:

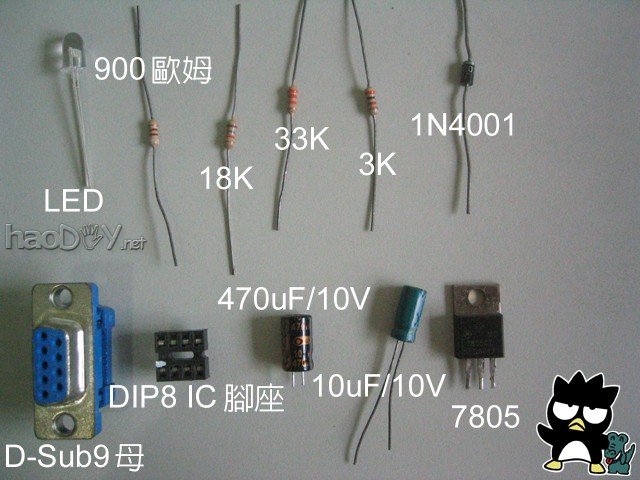

零件也改了,用7805取代Zener: 零件:MicrochipPIC12F629、IC脚座、RS-232D-Sub9pin母头、1N4001(代1N4148)、10uF/10V、18K(代10K)、33K(代22K)、3K(代2.2K)、热缩套管、OK线 连洞洞板也没有...算了...搭空桥.依照线路图开工吧 纯手工打造的烧录器:

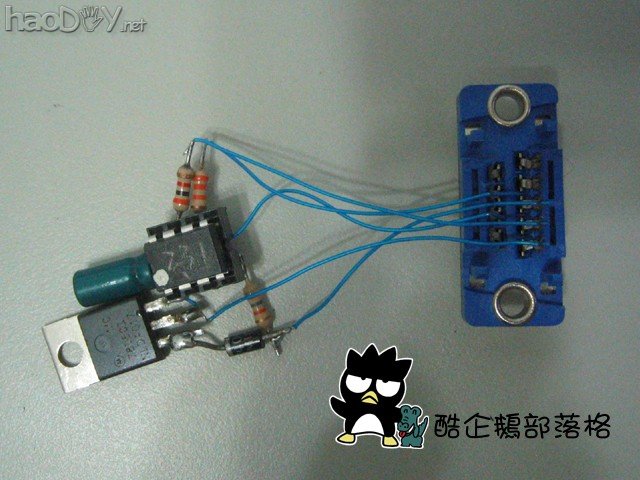

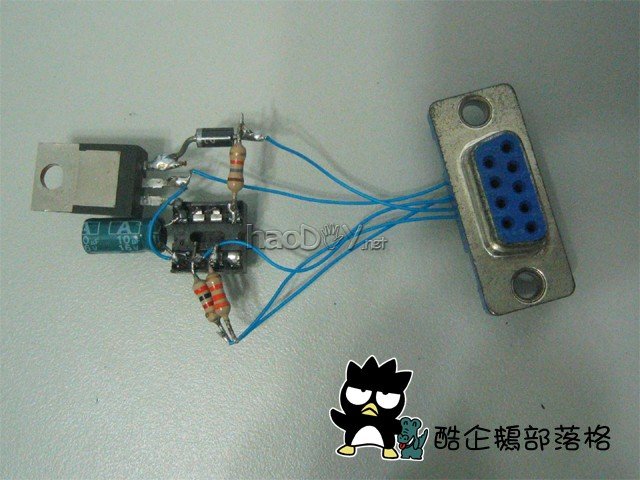

欠悦目可是可以用就好了...
起首必需下载烧录程式WinPIC（本站有下载，找找吧） 进去后看下面有一个Download何处可以下载 下载完开始安装了~根基上.下一步按到完成绩对了. 安装完毕把方才做好那的对象装上电脑的RS-232.开始烧吧!!

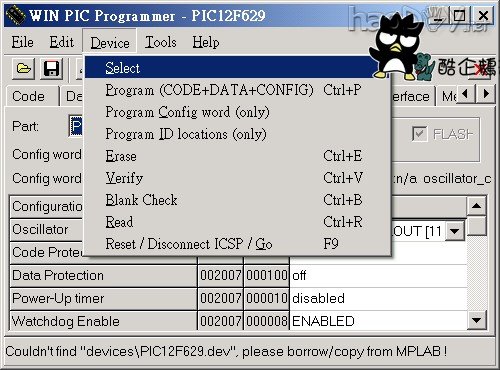

1.设定IC型号,按Device--Select

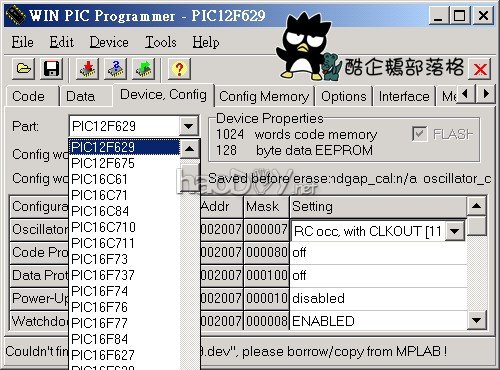

2.选PIC12F629
3.点Interface设定烧录器介面 范例设定COM84....;Port看你插在COM1照旧COM2要设好,其他的不消动

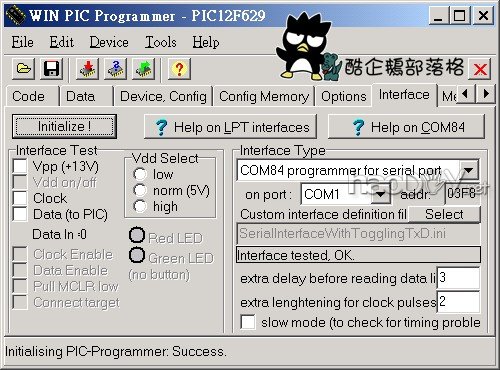

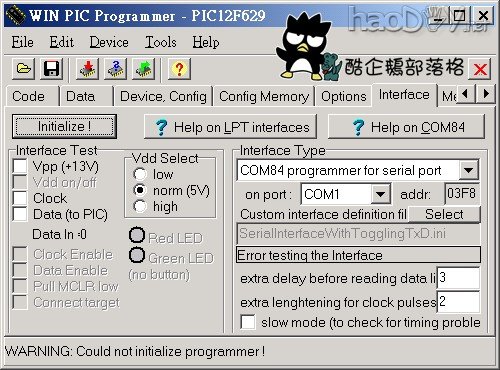

4.按一下Initialize看看有没有举措... 测试OK,初始化乐成!

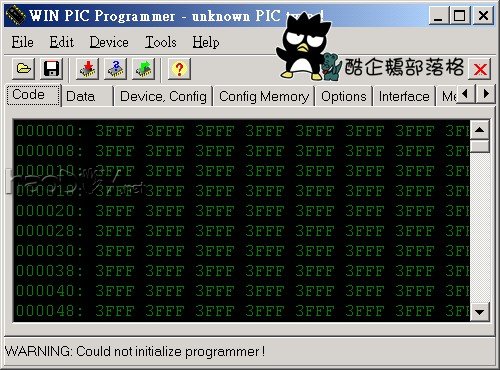

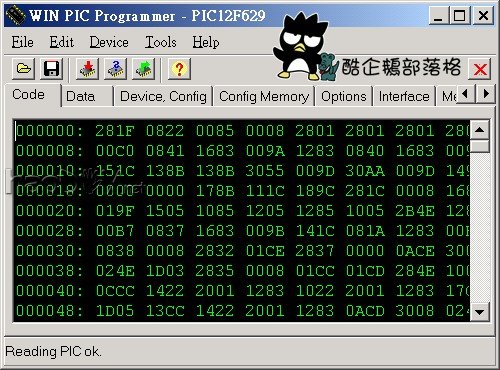

5.按IC+绿色箭头(ReadDevice)读IC看看,公然可以读到之前烧录V2.31的资料..乐成一半了.
|
