制作自制PIC编程器

时间:2013-01-14 09:58来源:网络 作者:网络整理 点击: 次
免费提供各种电子制作文章、资料、图纸

支持芯片：PIC12C5XX，12C67X，24CXX，16C55X，16C62X，16C71，16C71X，16C8X，16F8X.

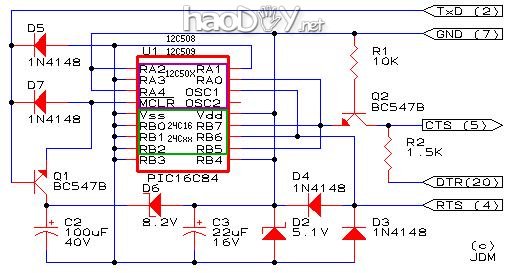

以下为道理图，回收25针串口

制作自制PIC编程器

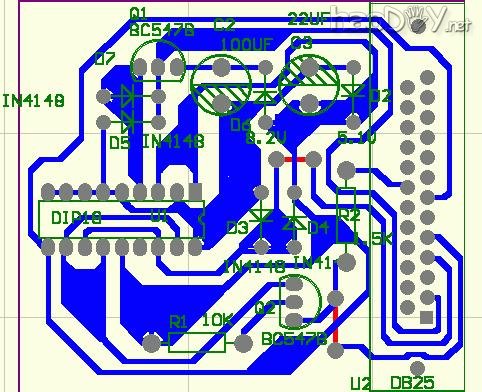

印刷电路板图：（电路板中红线为跳线）

制作自制PIC编程器

编程软件用IC-Prog，很著名的编程软件，支持许多编程器，网上找找处处都是

留意：这款编程器跟电脑毗连是回收25针串口的，若是你没有，可以回收9针的串口，可是接线虽然必要一些窜改，详细如下：

25针串口对9针串口

2------3

7------5

5------8

20-----4

4------7
