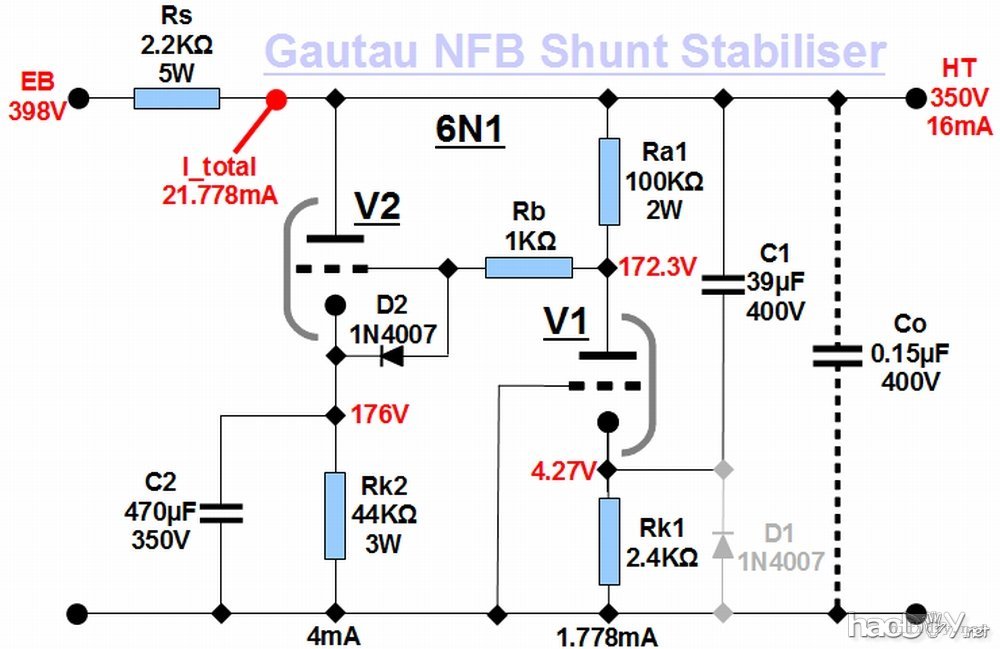

稳压电路内阻的计算﹕ 总跨导 gmT = gm2 * A1 = 2.62mA/V * 18.0276 = 47.23mA/V 输出级内阻 Ro = 1 / gmT = 21.172Ω 降压电阻 Rs = （EB – HT）/ Ia_total = （398V – 350V）/ 21.778mA = 2.2KΩ（用 5W） 预备供应与 放大电路 的相应内阻为 RL = HT / Io = 350V / 16mA = 21.875KΩ 总阻抗 Zo = 1 /（1 / Ro + 1 / Rs + 1 / RL）= 20.95Ω Co 通常定在 50KHz 处，即 Co = 1 / ( 2 * π * Zo * 50KHz ) = 151.94nF（用 0.15μF） 全图：

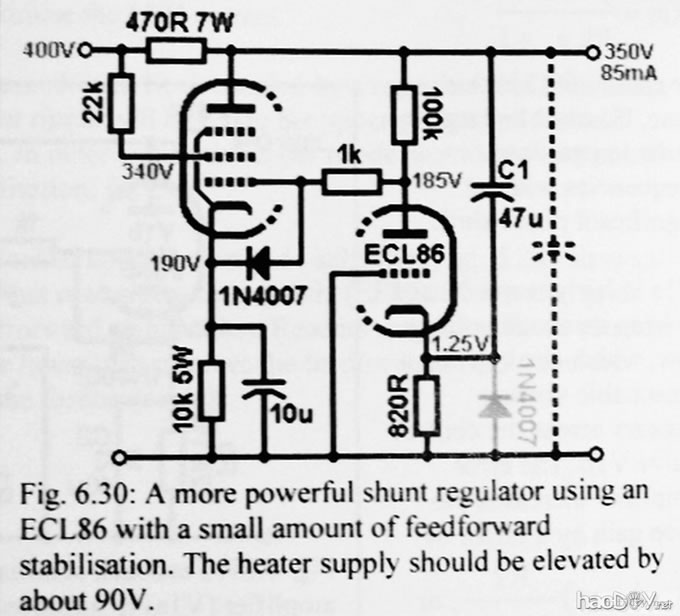

C2 的耐压值必須比 HT（350V）高或相同。 Co 和 C1 的耐压值必須比 EB（398V）高。 Co 建议加上，因可将高频干扰和二极管的开关噪音抑制。  D2 防止 V2 产生电弧而损坏。 D1 或可不加上，其可避免因输出端过载或短路，使漣波作大幅度上升而损坏稳压级。不过这一现象并不常见，因在短路时 RS 会首先被烧燬 . . . . . . 但在 Rs 烧燬前，管子便可能已报废。 这款稳压电路的工作流程如下： 漣波（升）→ Ia1（降）→ Ia2（升）= Zo（降） 当 Ia2 升高，便可将该段漣波作同步消耗掉，以维持输出的幅度。 若输出端（电源）开路的话，V2 便要承受全部功率！故在选用 6N1 时，须留意 尽量 勿超过 4mA（特性手册中的 8mA / 2）。 V2 阴极尽可能采用电阻作自偏，使电路可以作自动调节。 本电路的修正速度极快，但仍比 前饋型并联稳压 稍慢了一些。 由于 V2 的阴极电位颇高，故有必要将灯丝对地电位垫高 1/3 HT。 若用五极管（作三极接法），则 gm 更高，可使 Zo 再作进一步降低。 下图的输出功率更大，其帘栅供电是接往稳压级（Rs，470Ω 7W）之前，为五极管提供了少量 前饋，使修正的速度进一步提高。 灯丝须垫高约 90V。  (责任编辑：admin) |
