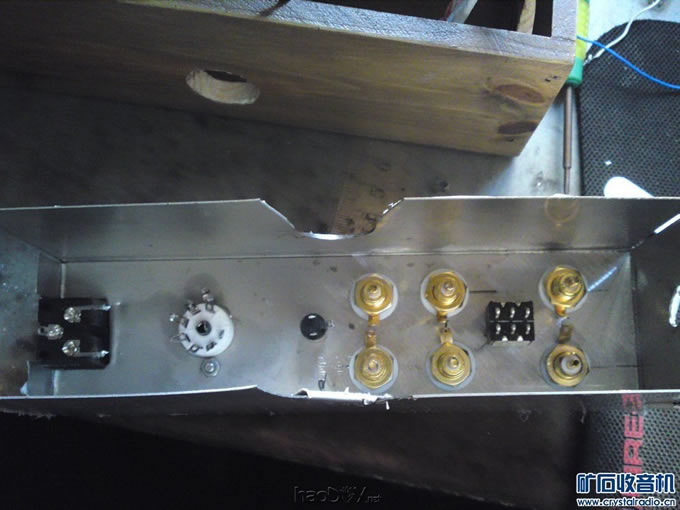

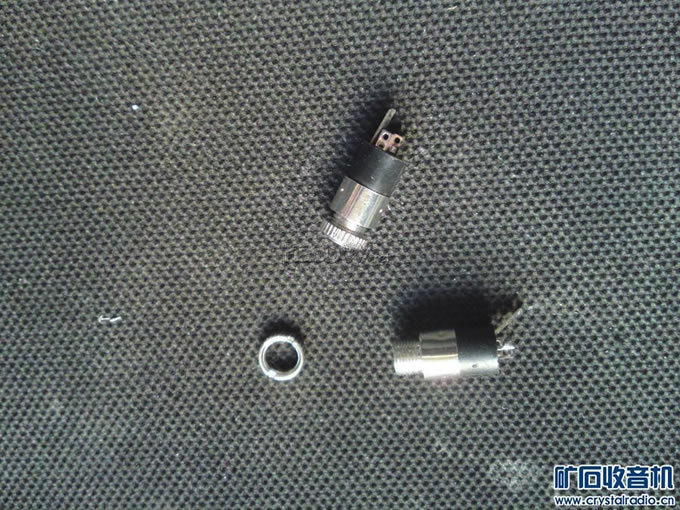

多设计一个输出孔可接耳机也可输出

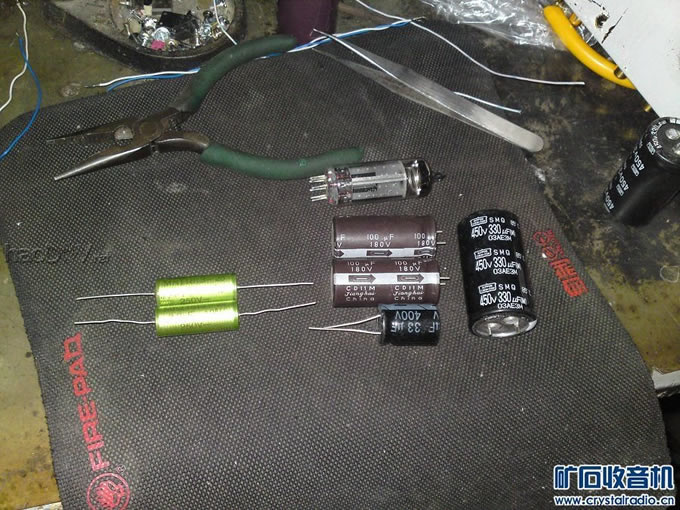

输出电容250V2.2和180V100都是优质的电源滤波是330

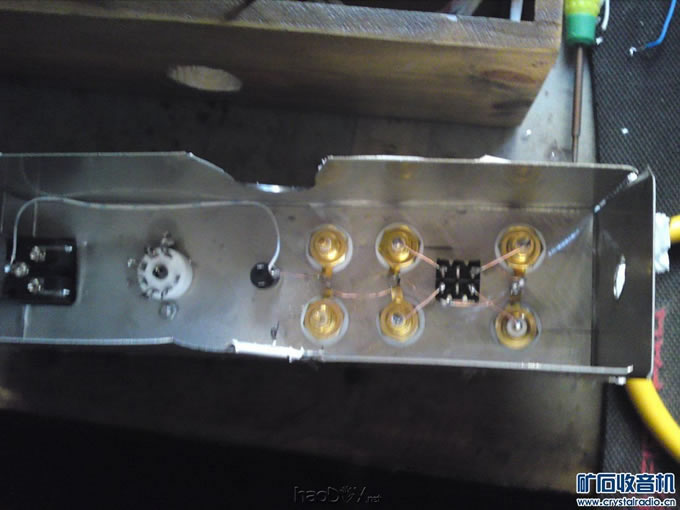

端子安装，连接地线


后期发现输出和输入的地不能直连必须断开单独引入主接地点

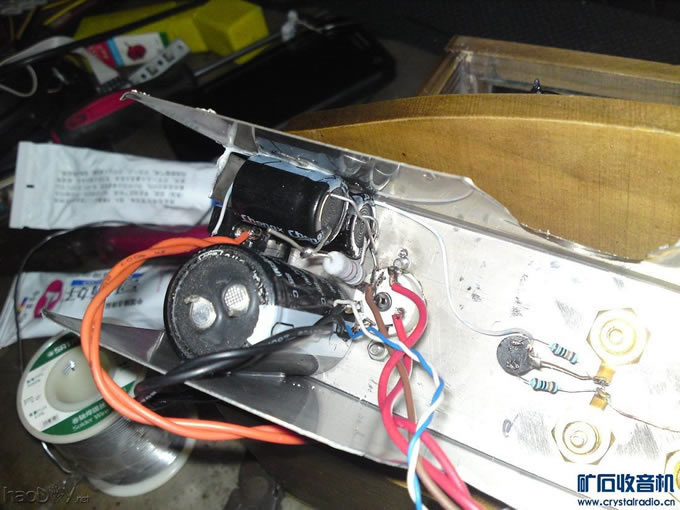

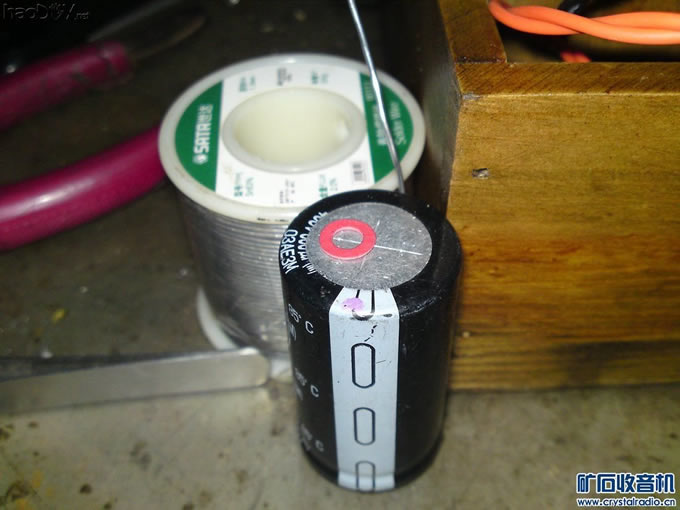

高压电容加垫片绝缘用ab胶固定在铁盒内

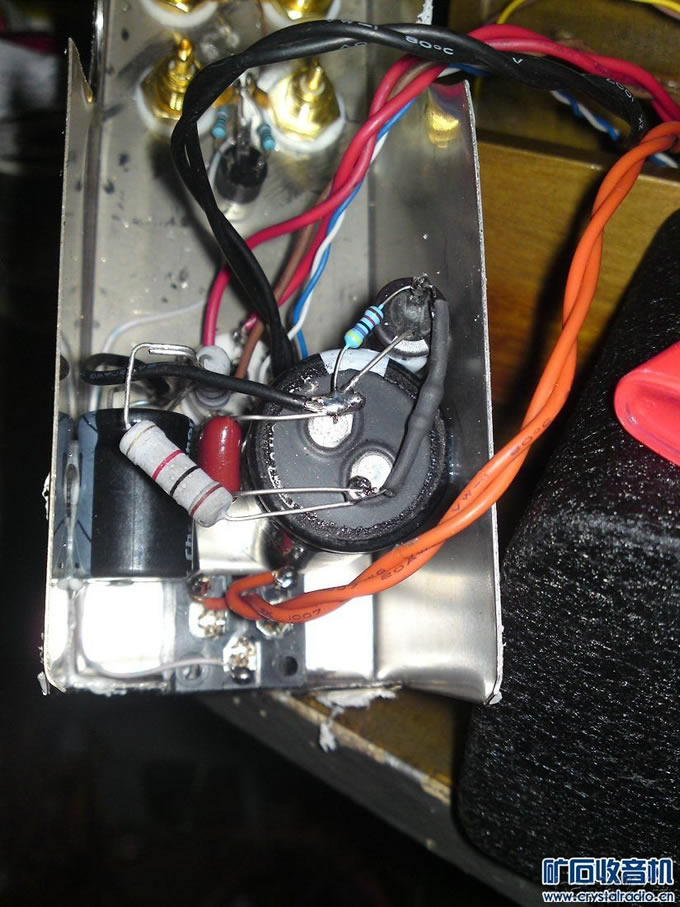

第一级滤波33uf


第二级33uf

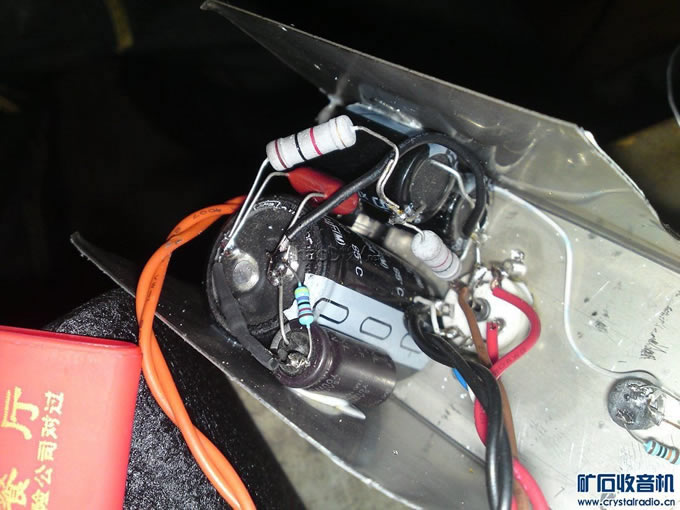

最后是第三级滤波

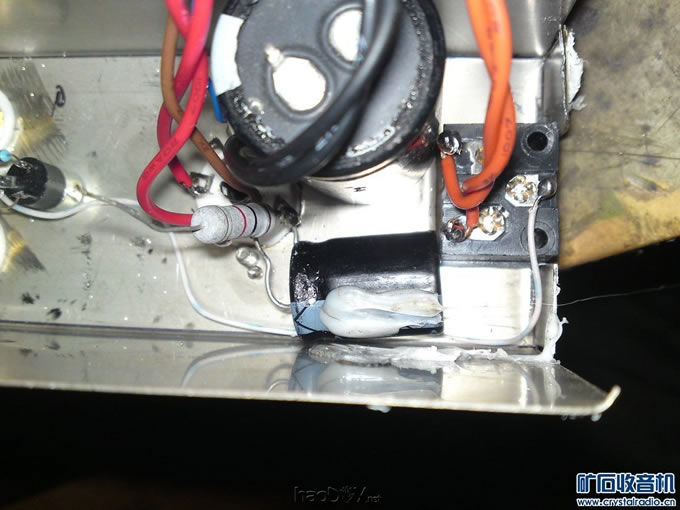

还有灯丝电位提升阻容粘在主滤波上
