变压器进线孔22mm


转头开第二层穿线孔


正前面照


cad设计衬盒


将图纸剪切与木盒看看配合度，做了几次修改才确定尺寸


觉得尺寸对了

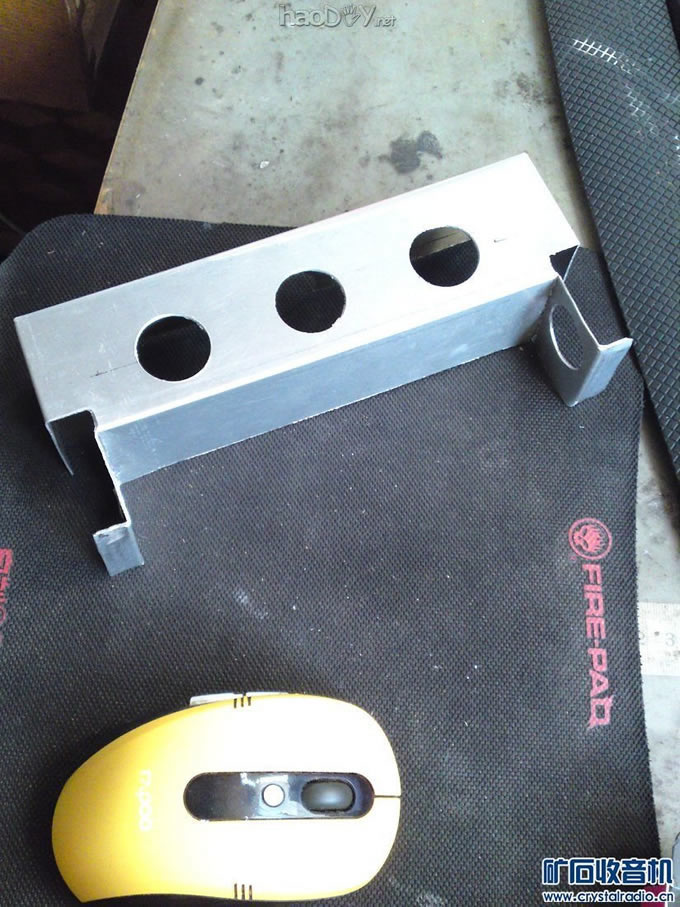

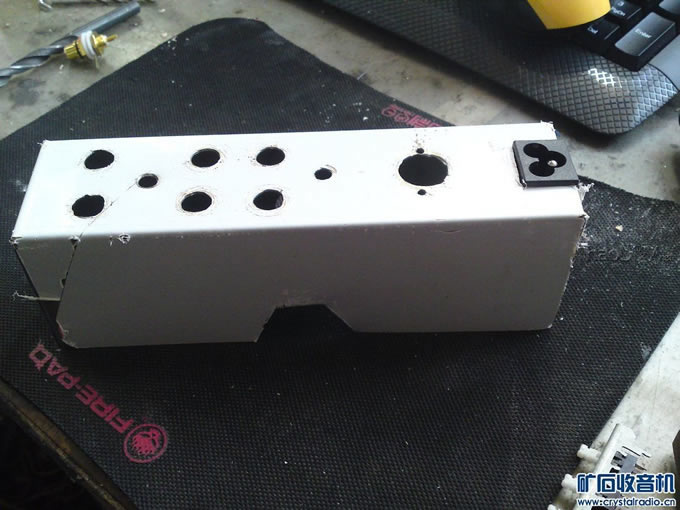

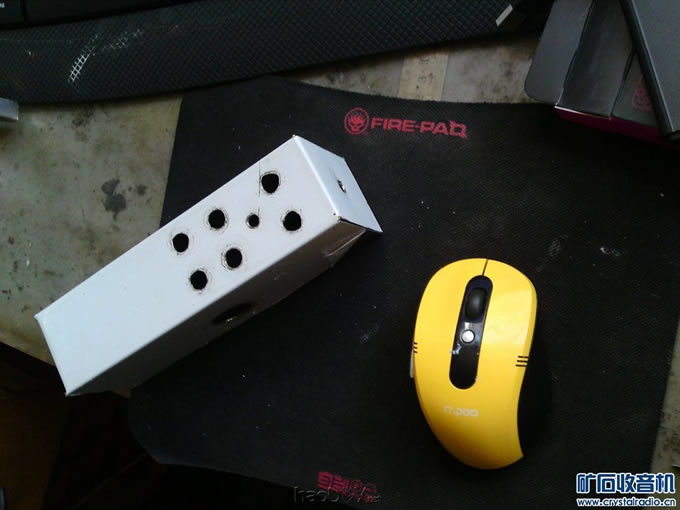

找金属加工厂下料加工主盒是0.8铝板在lcd显示屏拆的

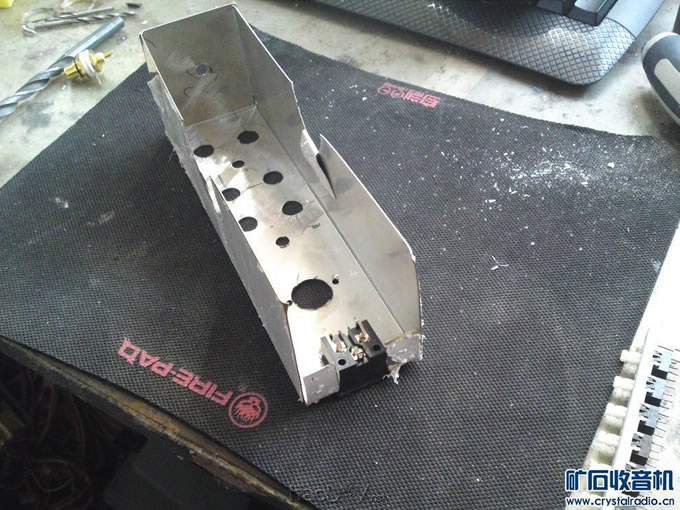

电源盒是钛金板0.5mm很硬转孔最难


用笔记本适配器的AC插座

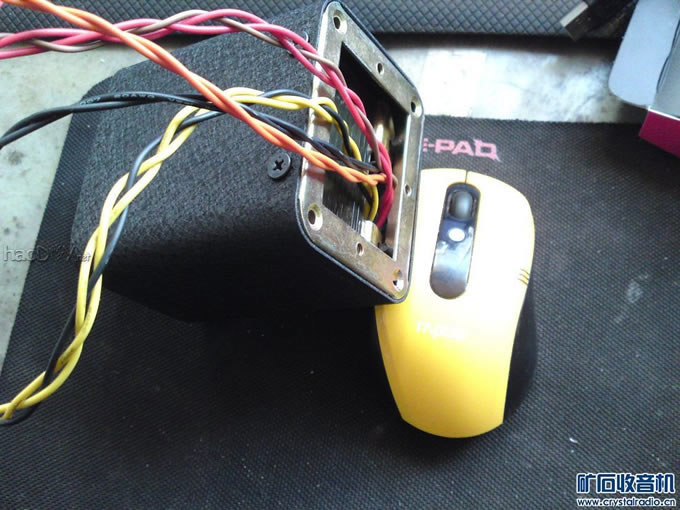

优选牛罩，屏蔽极好

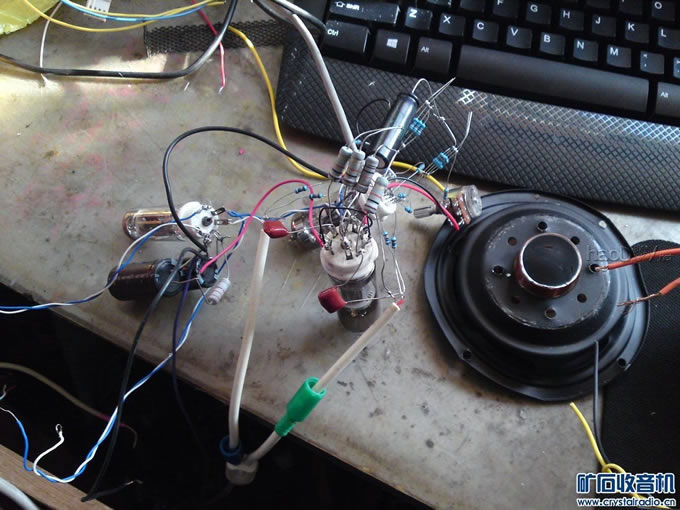

搭实验电路确定用和田茂的2-3极 放大量已经足以

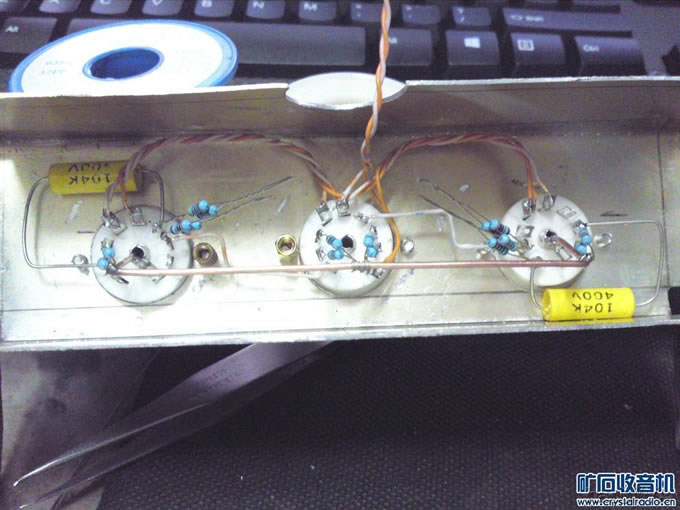

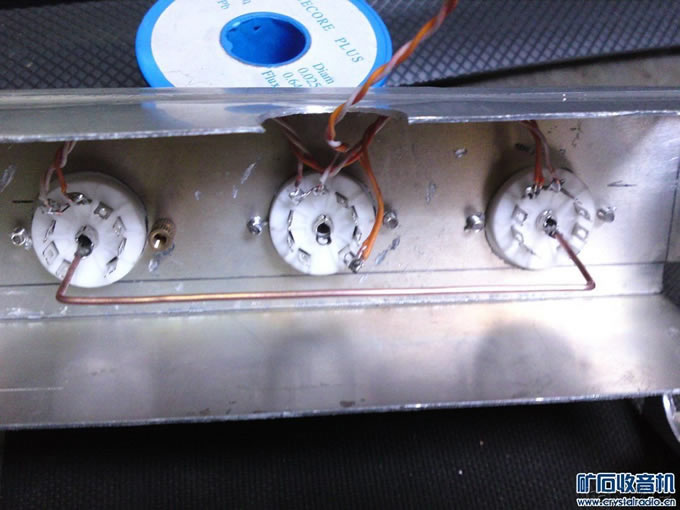

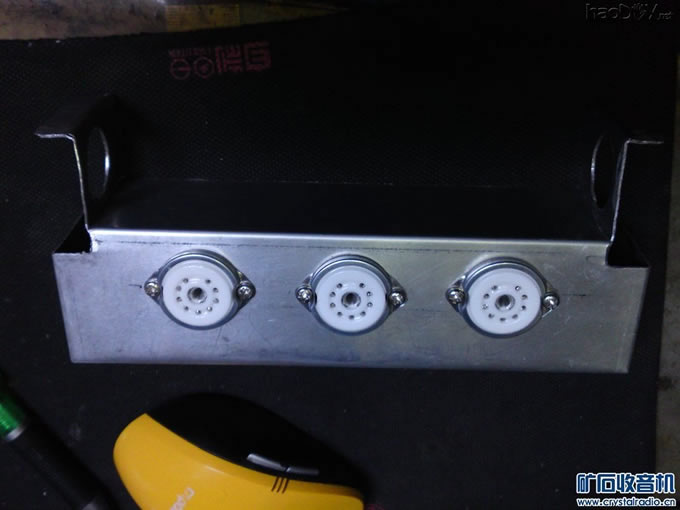

上管座，指示管的座用ab胶粘接一定要定好位

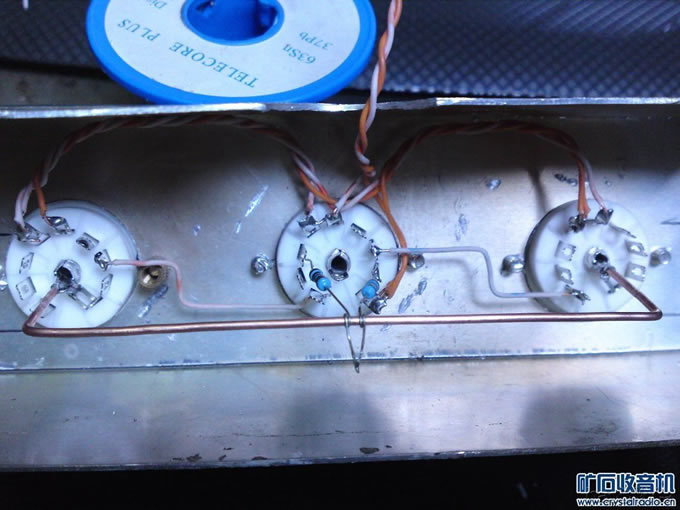

然后地线

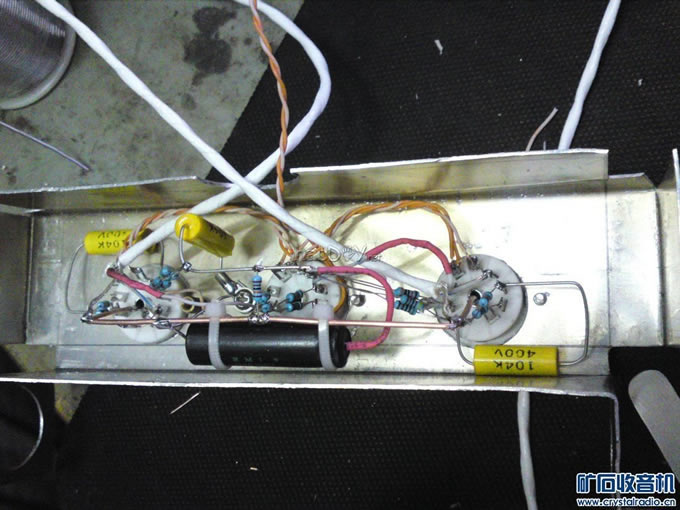

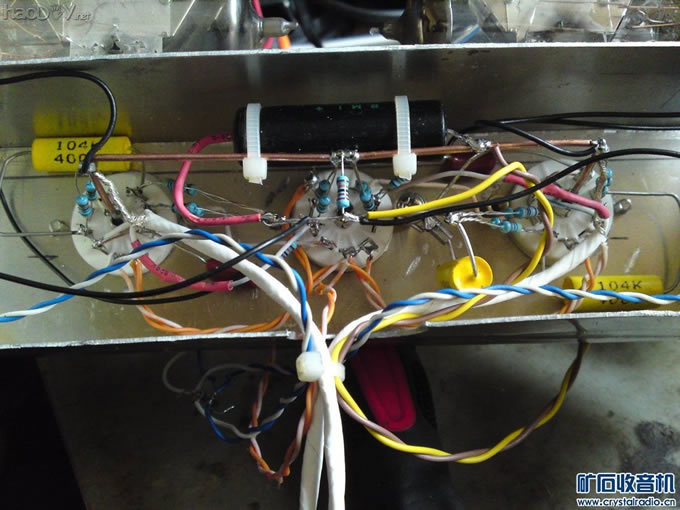

最大难度是空间小搭棚焊接烙铁有的地方不好深入

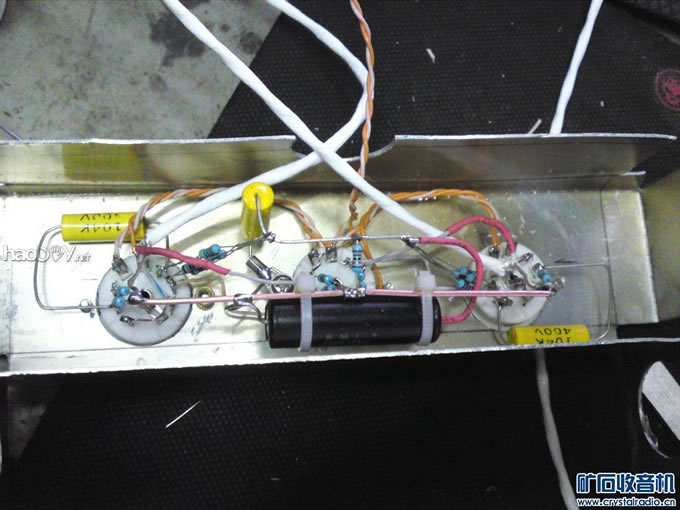

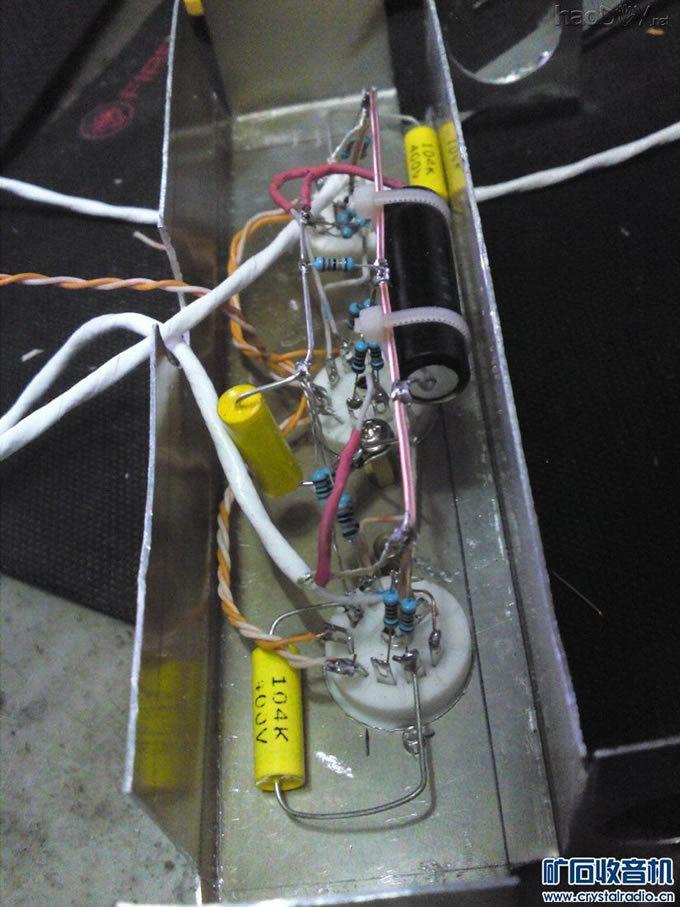

对称布局

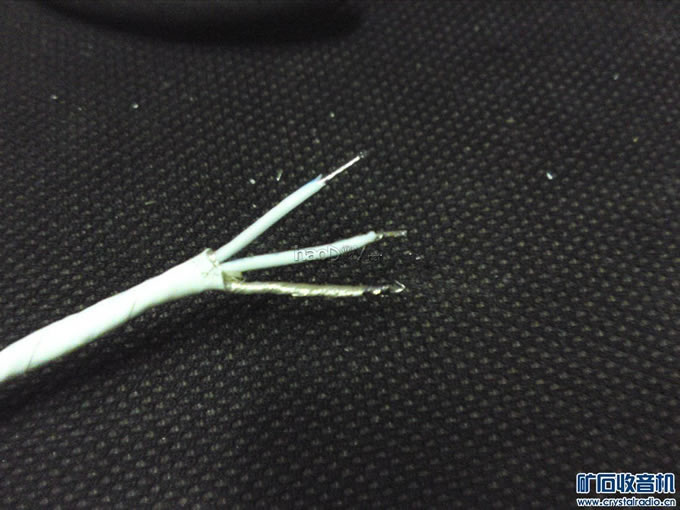

特氟龙镀银信号线，优点太多，缺点难扒皮

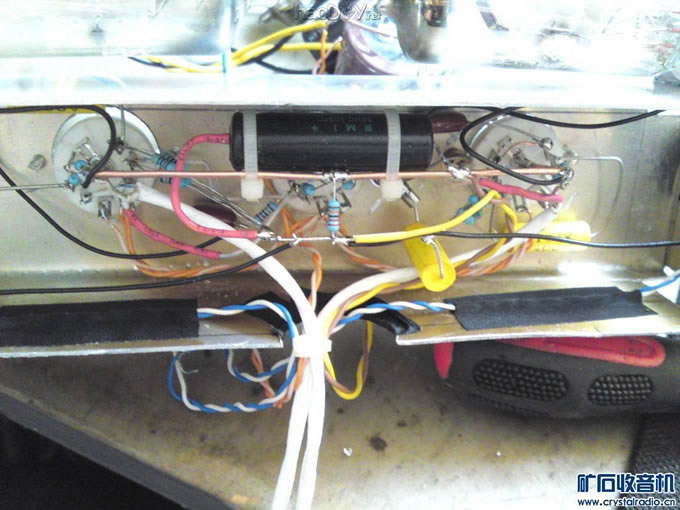

最关键的是一切原件的地必须汇聚在中心一点


左右输出管的地由主地线入中点

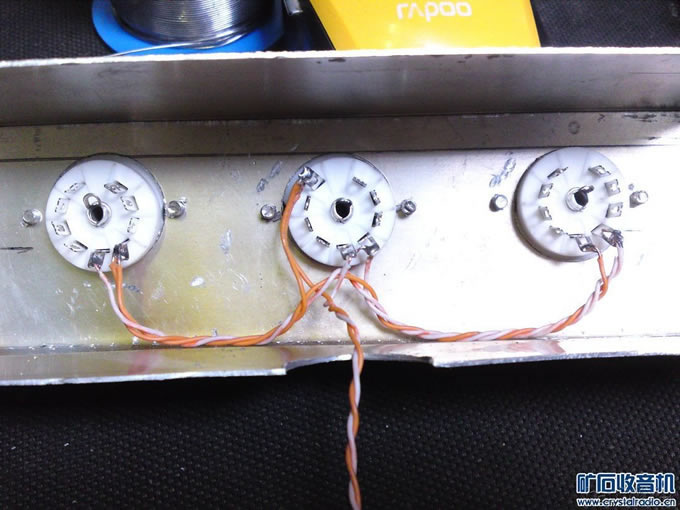

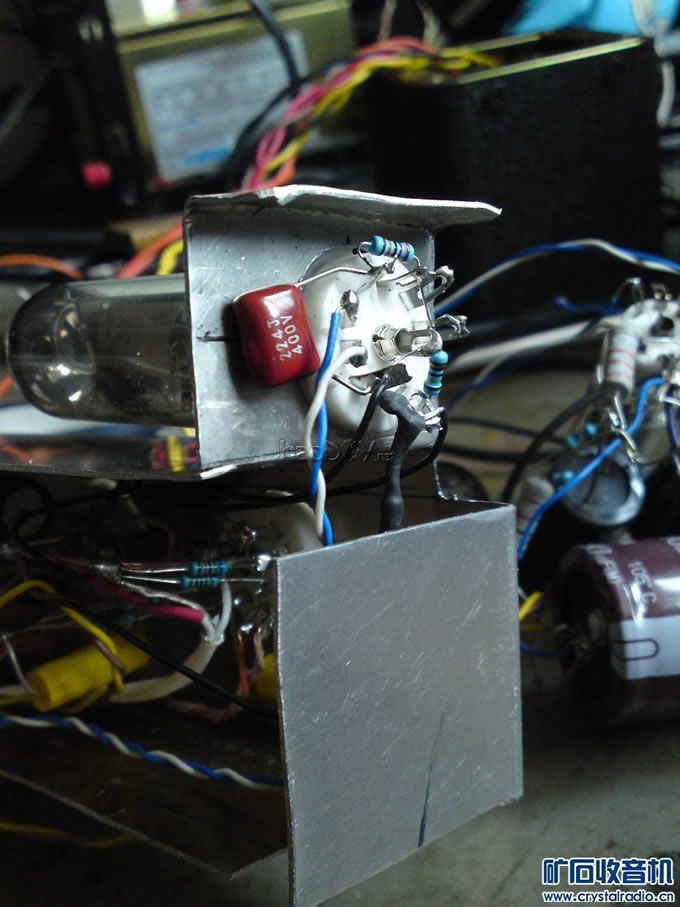

显示管比较简单灯丝用独立6.3/0.7a供电


几次修改原件接地点


最后交流声基本压制住

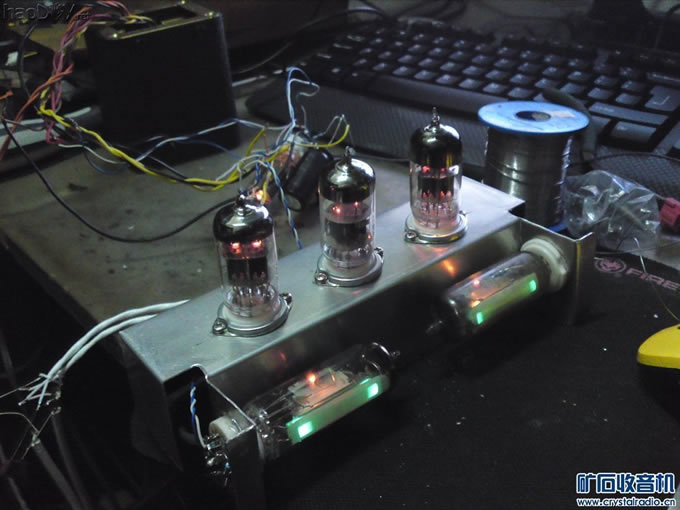

入盒前实验

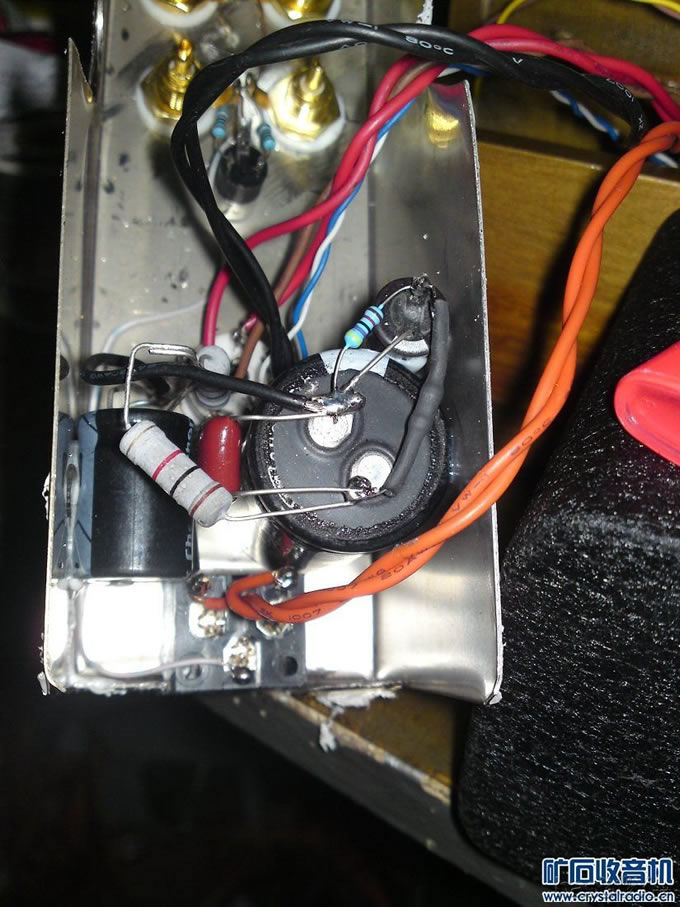

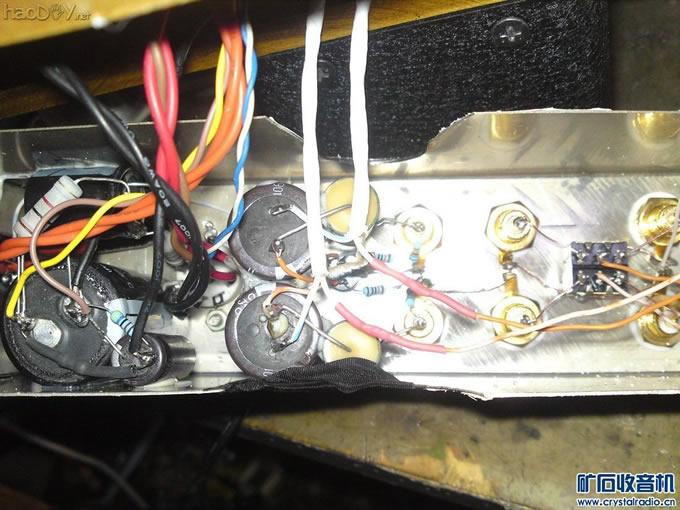

后边是端子盒与整流供电部分

#p#分页标题#e#

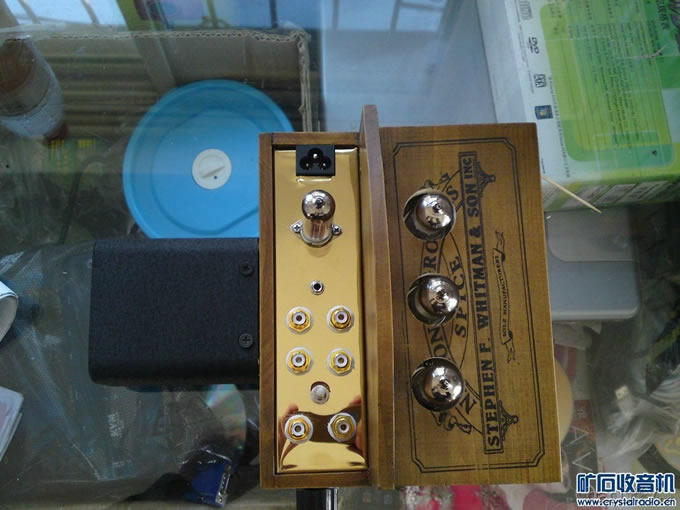

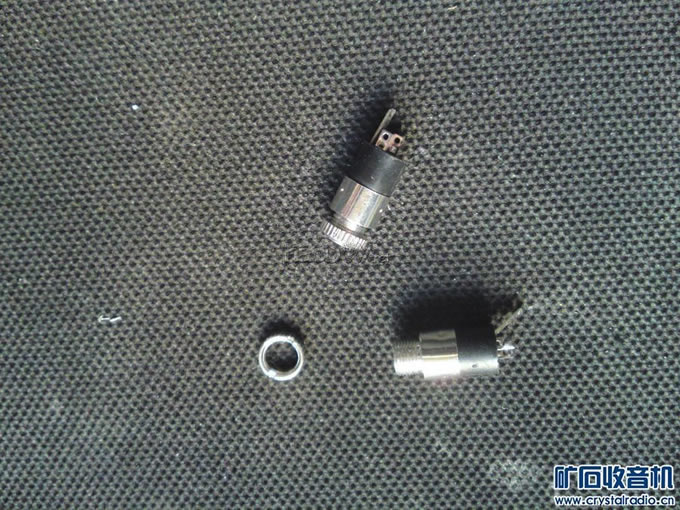

多设计一个输出孔可接耳机也可输出

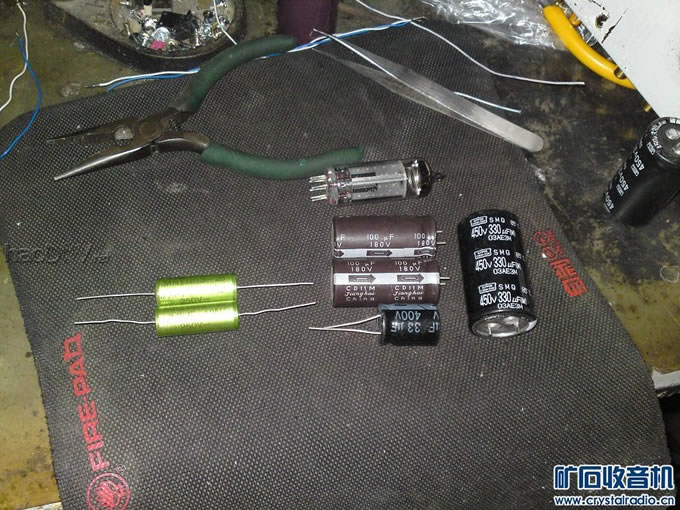

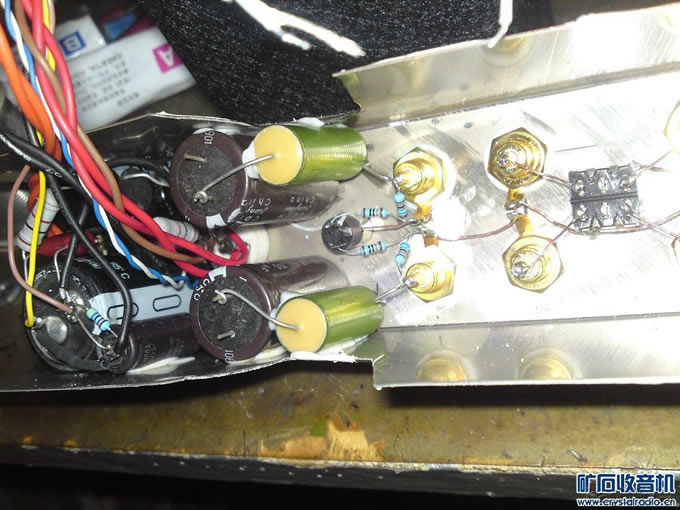

输出电容250V2.2和180V100都是优质的电源滤波是330

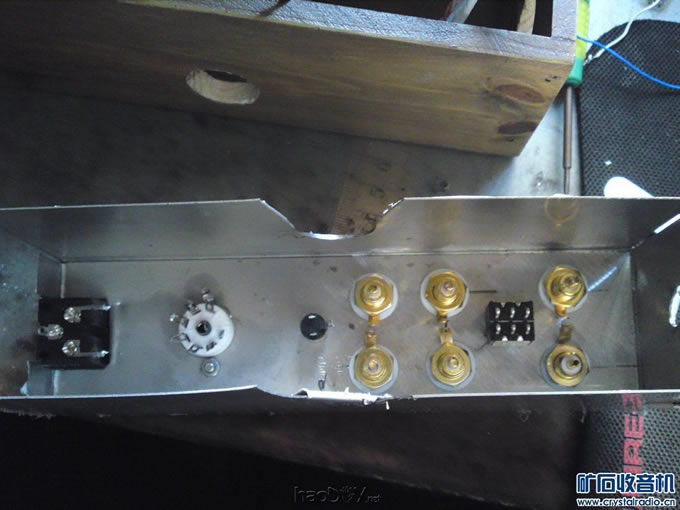

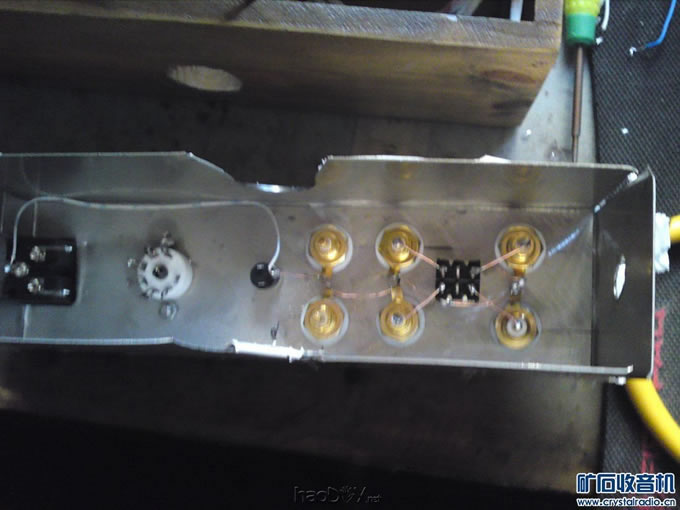

端子安装，连接地线


后期发现输出和输入的地不能直连必须断开单独引入主接地点

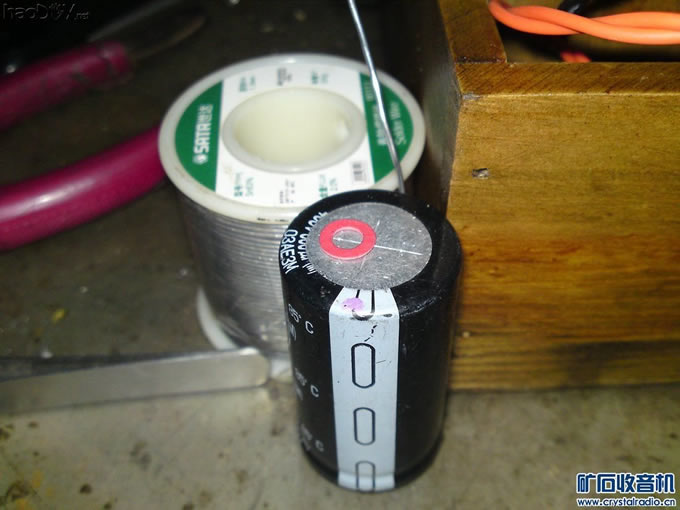

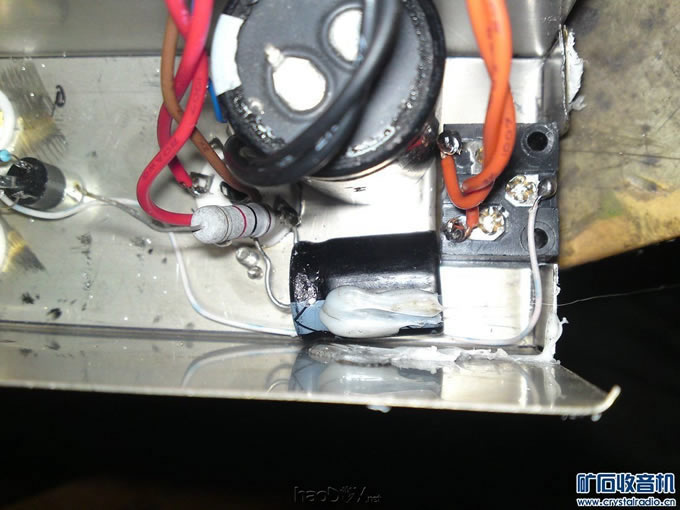

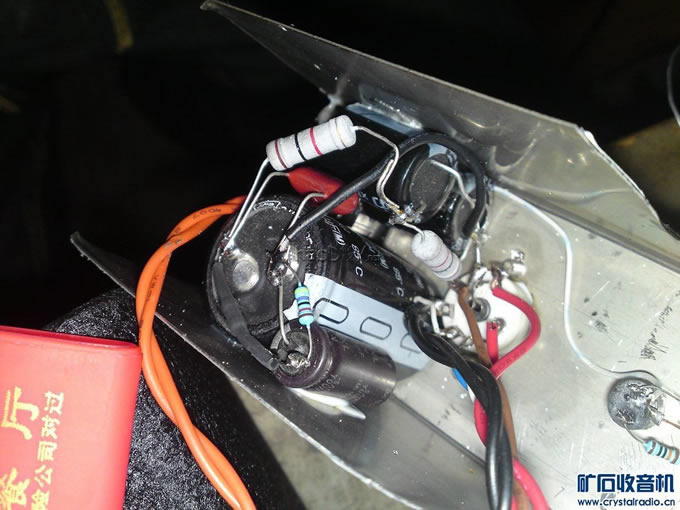

高压电容加垫片绝缘用ab胶固定在铁盒内


第一级滤波33uf


第二级33uf


最后是第三级滤波

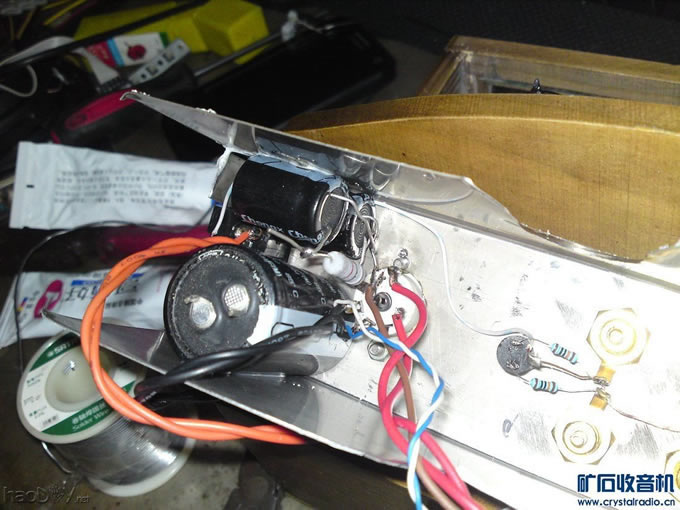

还有灯丝电位提升阻容粘在主滤波上


输出电容4个


连接好所有线路准备入盒


基本成型

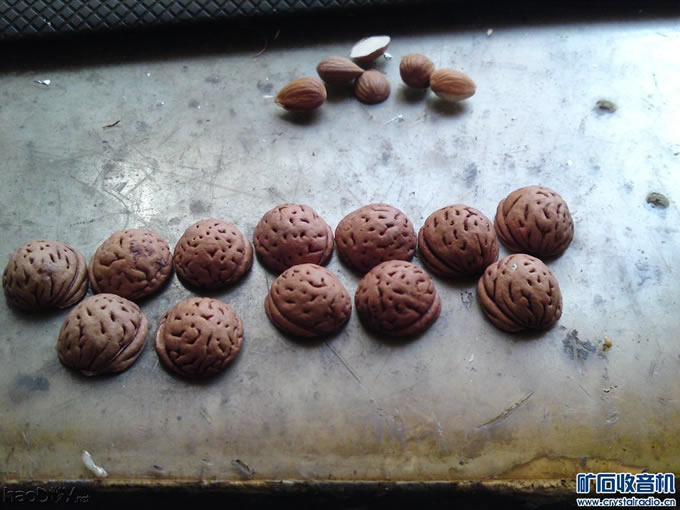

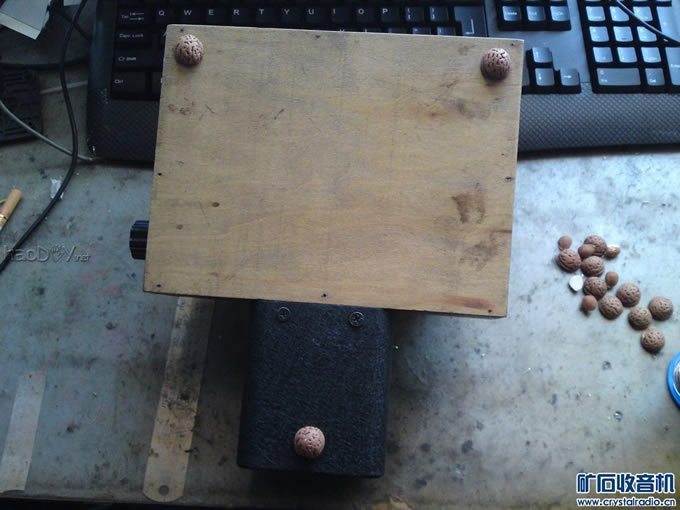

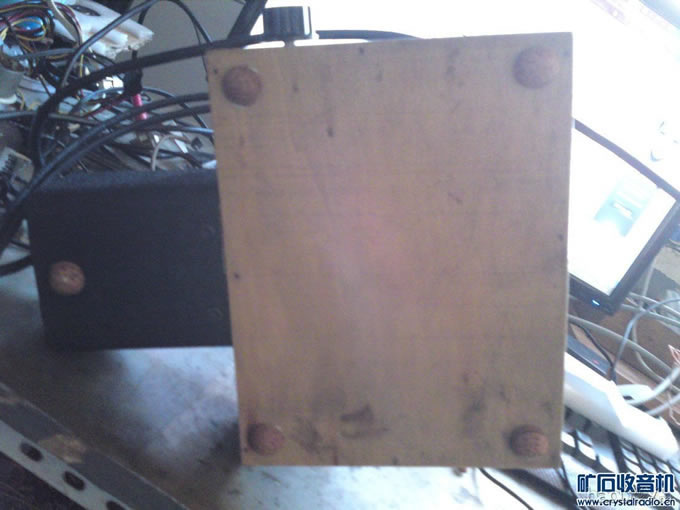

做底脚，为了达到木属性一致选用桃核


这个是绝招自己想的，一般人我不告诉他


利索吧，选好厚度


粘


3个不稳定，5个才好


完成是这样的

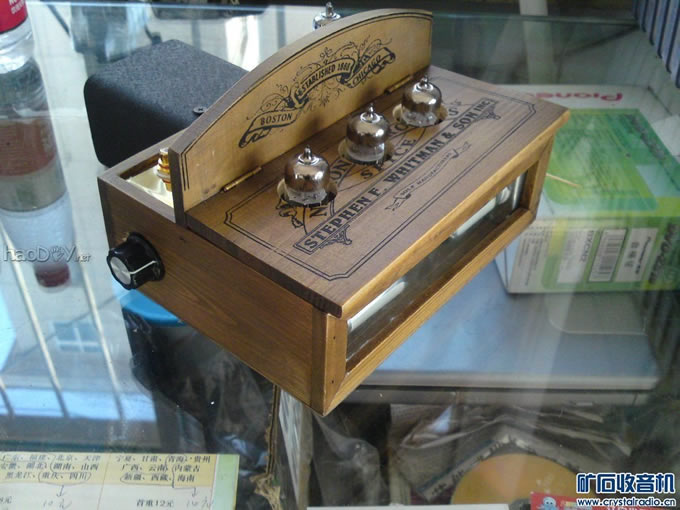

完成啦

#p#分页标题#e#


晒晒冬日


快正午了影子还那么长

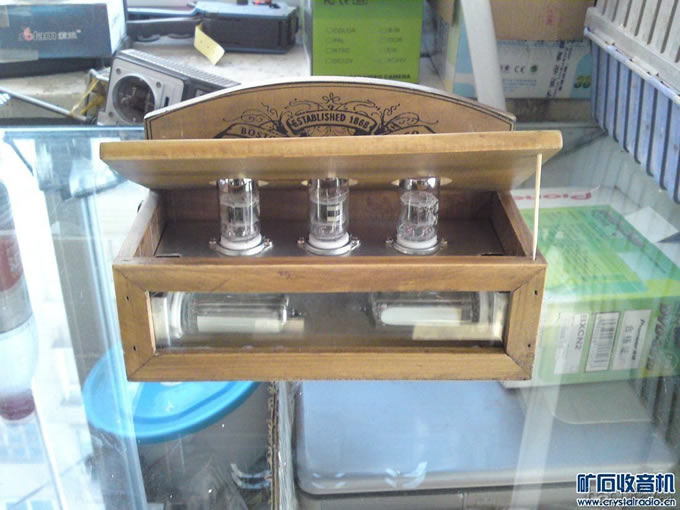

打开盖子也碰不上管子


孔是28mm管高度设计好了不影响盖子开闭


两只猫眼配对还挺难最少买6个能找到一致好的一对

和田茂氏胆前级01 (1).jpg (57.14 KB, 下载次数: 17)

参考和田茂氏修改的电路

指示管我没加驱动电路，直接接在输出级，音量开5\1有小幅度变化，牛实在受体积影响不得不安装到尾部了刚好牛罩与木壳高度完全吻合所以就T型布置了，每个人审美观不同对外观肯定会有不同的看法，如果整体所有结构都是一手设计就会有更好的整体效果，这个木盒构造是固定的所以我只能在自己能力范围内做优化组合了。前边安装电位器制作会更难所以决定侧置了也另有一种不雷同的格调，希望我回答的可以令你满意
