极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级(2)

时间:2012-10-06 13:28来源:hifidiy.net论坛 作者:路遥plus 点击: 次
下载 (18.55 KB) 2012-6-19 07:11 底噪 下载 (19.55 KB) 2012-6-19 07:11 谐波失真THD% 下载 (18.85 KB) 2012-6-19 07:10 互调失真IMD% 下载 (19.35 KB) 2012-6-19 07:11 声道分离 因为原电路感觉高频有点过亮，于

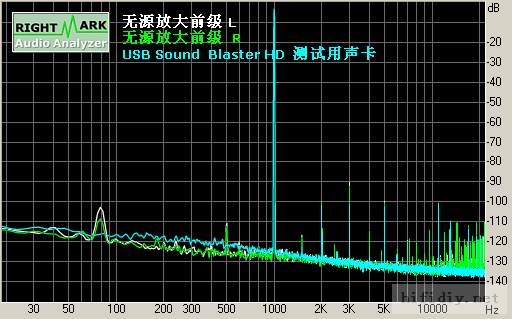

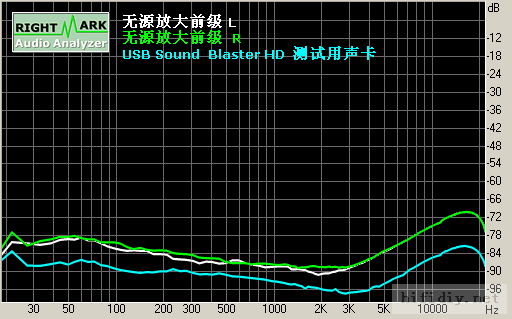

底噪
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

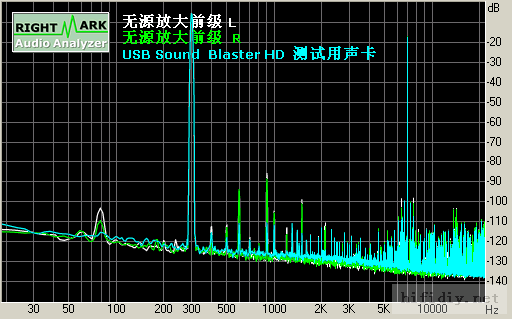

谐波失真THD%
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

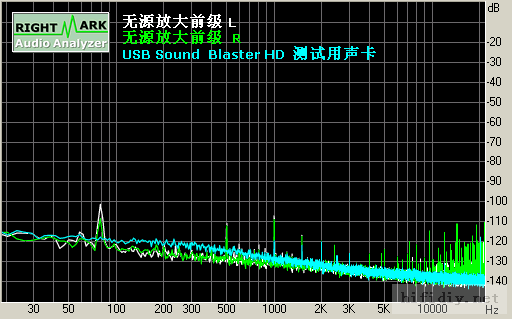

互调失真IMD%
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级


声道分离
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级




因为原电路感觉高频有点过亮，于是用方波测一测，果然发现有振铃，是故作了改进，加上负反馈以及均衡电阻，放大率也由2倍降为1.33倍，负反馈深度约为3.5db。

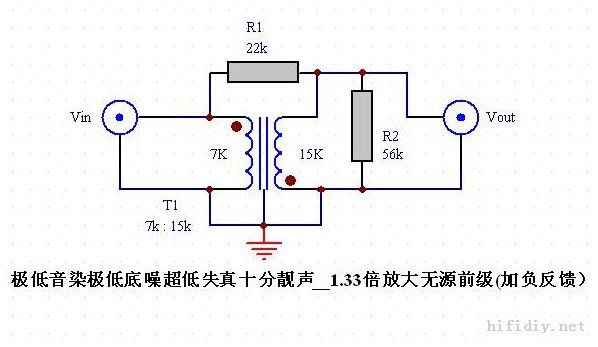

改良电路图
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

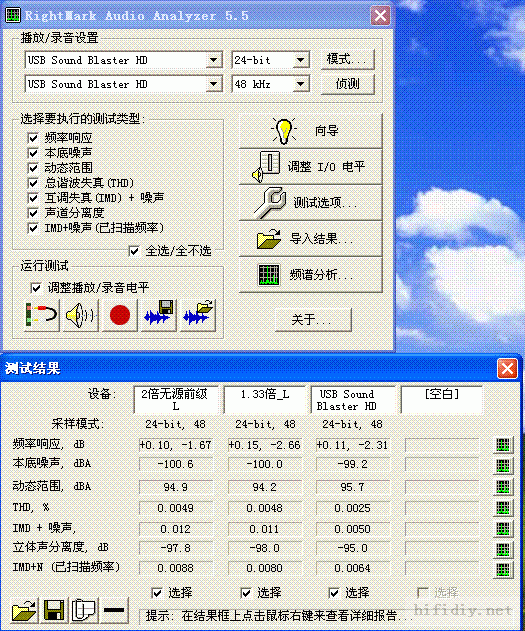

1.33倍 vs 2倍 vs  USB HD测试声卡RMAA测试结果比较（屏幕截图）


极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级

从上面测试结果看，改进后差别最大的就是频率响应，而其它指标则相差不大，但用方波测试确定已消除了振铃。

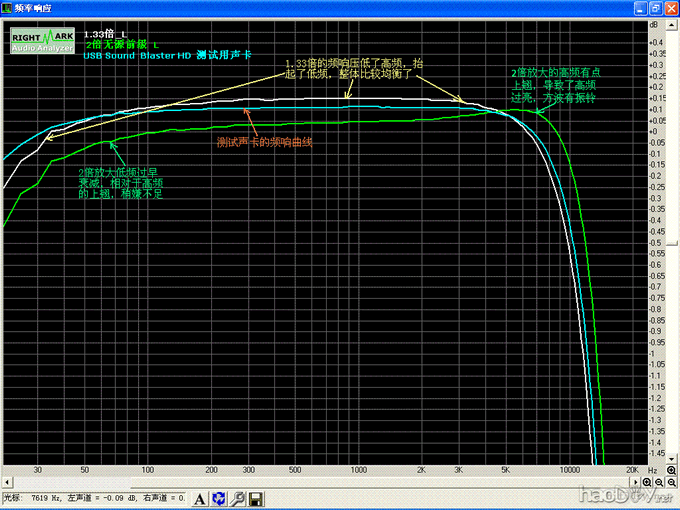

下面只针对频响曲线做个比较分析，为了看得更清楚，我把db分辨率提高为每格0.05db，具体的解说见图片内加注的说明
极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级



从上图可以看出，变压器的传输特性是可以通过负反馈得到明显改善的，所以即便手上的变压器频响差一点，通过这样的手段也可以令其发出异彩。

极低音染_极低底噪_超低失真_十分靓声 2倍 无源前级
