仿制经典Matisse Fantasy mk2(12at7)电子管胆前级

时间:2012-08-29 09:18来源:未知 作者:admin 点击:
在下玩音响足有20余年,但有机会接触欧美器材是自92年举家迁移广州后,第一次在友人那听到quad606推morel(morel是丹拿一些工程师另立的品牌)喇叭的感觉已经让我耳目一新。之后焊过不少的前级如maranzM7,和田茂氏,michitolsC22等古典及现代胆机,对胆机的di
在下玩音响足有20余年,但有机会接触欧美器材是自92年举家迁移广州后,第一次在友人那听到quad606 推morel(morel是丹拿一些工程师另立的品牌)喇叭的感觉已经让我耳目一新。之后焊过不少的前级如maranz M7,和田茂氏,michitols C22等古典及现代胆机,对胆机的diy有些经验和体会,好的线路是靓声的基础,元件的素质及布线是成功的保证。当然diy者可以根据自己的喜好选择不同的元件。多年的diy经历,算是吃尽了各种喜怒哀乐,花费了不少银两,但也积累了一些经验。发烧需要一颗虔诚的心,它是一种知识及经验长期的积累,最忌讳的是人云亦云,没有主见。别人的见解可以作为一种参考,但要有自己的标准才不致于迷失自我。

仿制经典Matisse Fantasy mk2(12at7)电子管胆前级

仿制经典Matisse Fantasy mk2(12at7)电子管胆前级

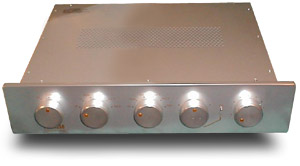

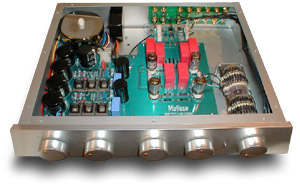

这些年来所焊过的前级中,可以给我带来惊喜的作品很少,自己一直在寻找自己所喜欢的前级。最近matisse fantasy mk2加入我的音响系统,我有更多的机会研究它的线路及结构,说实在的,我之所以选择fantasy 一是喜欢她的高贵典雅的外形,二当然是喜欢她那很hifi的分析力及毫无音染的声底。有了原版机做参考,焊起机来就好办多了,起码做出来达到什么效果会有个比较。

根据厂家研发资料,Matisse Fantasy Line Stage 前级是Matisse经过多年研发后的颠峰之作,虽然放大部分线路很简洁,但是制作上可以说一丝不苟,并非是简单就可以了事的作品,Matisse在这部前级所用的物料选择上显得很严谨,许多元件都是特殊定制的高规制品,有些元件甚至以前都未曾在军事和宇航业中使用过。目的是提高器材的稳定及声音的表现。Matiss的研究坚信,不同的线路架构对声音的影响远不如使用不同等级元件等级对声音的影响那么大。于是,Matisse在fantasy 中使用了许多特殊的物料,如在焊接方面不惜采用操作过程中会产生毒气的比含银焊锡导电性能更佳的镉焊料;机内电阻全部用无感金属膜或无感绕线电阻,这类电阻无热噪声,这是胆机制作中需要考虑的一个重要问题。热稳定性能极佳的电阻不但使器材背景宁静,而且在运行中维持参数稳定;机内使用专门设计用于脉冲电路的耦合电容,和市面所见到的wima电容有所不同,在听感上声音表现出极端自然,毫无音染及瞬变很快的声底。香港某些资深音响写手将Fantasy比喻为一条具有增益的信号线。音量控制器也是Matisse的靓声招数之一,Matisse Fantasy的音量控制器专门向瑞士定制,采用26步硬金触点的仪器级步进开关,异常耐用。是一种级进分流式的衰减器。信号线也用上了专门定制的纯度极高的银包铜芯线,聚四氟乙烯绝缘,这些线材在宇航设备才可以见到。Matisse的电源部分很考究,使用二个独立的高压精密稳压电源,电压高达420V,机内发热量很大,由于使用了热稳定性能极佳的电阻,电源电压保持很稳定。Matisse使用一种称之为NU的特殊金属制造的电源牛罩,可以将电源牛的电磁干扰减低至零。由以上所述可以看出,Matisse在fantasy前级中使用了许多高科技的材料,说起来象是一部在玩元件及电源的器材。但是在现代胆机中算得上声音较为出色的作品。


制作

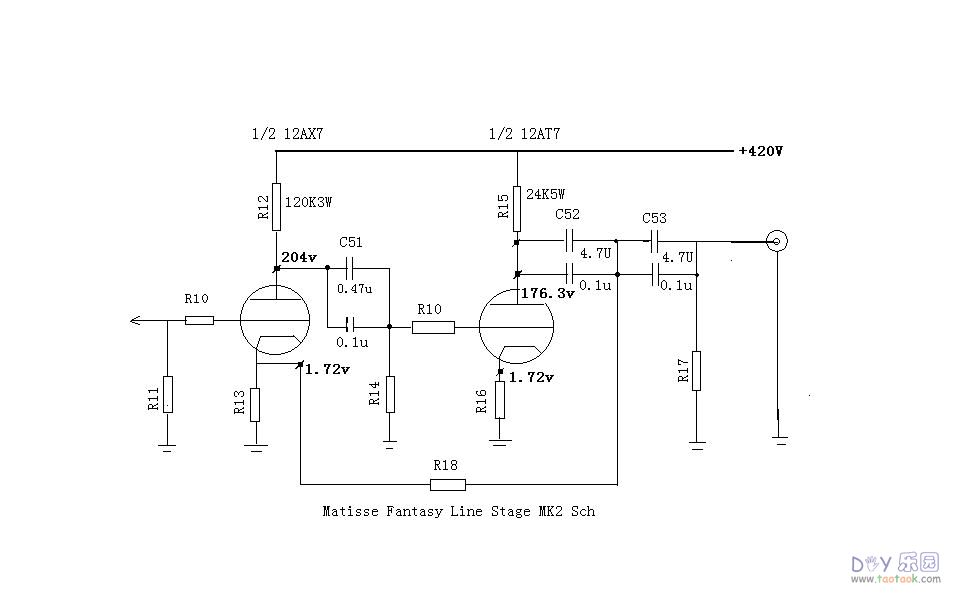

Matisse fantasy的主放大线路图如下所示:

仿制经典Matisse Fantasy mk2(12at7)电子管胆前级

仿制经典Matisse Fantasy mk2(12at7)电子管胆前级

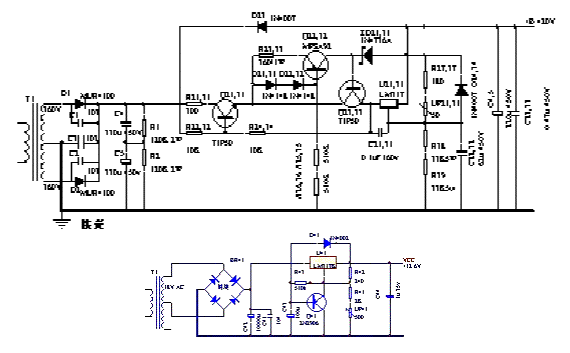

Matisse fatasy mk2的电源线路源于matisse reference,两者大同小异,FA整流线路使用的是全波半桥方式,这对牛的要求很高,电源牛次级的脉动电流大,使用素质一般的牛难免会有震动及叫声。此外整流管所承受的反压也很高,选择整流管时建议使用1500V以上的高反压二极管。灯丝稳压电源使用LM317K三端稳压IC,取样脚使用电子滤波退耦电路,灯丝回路通过放大电路中的一个ECC83九脚接地。全机接地点在高压整流滤波电容C5负极处。由于线路简单,很适合diyer的仿制,这次使用了3.2mm厚的仿真PCB版,原机的使用电阻和wima电容在diy市场上难以见到,可以根据自己的喜好,按照样机参数筹集元件。


元件的选择

制作这部前级时,在主放大部分原本想按照原机使用holco电阻(除屏级电阻R12,15外,放大部分的电阻均使用holco电阻),由于无法在本地供应商买齐所需数值,大部电阻使用了美国dale电阻,电源部分由于电压很高,此机发热量相当惊人,使用电阻时需要注意热噪声问题,几个大功率电阻应该选择热稳定性能高的线绕无感电阻,其余电阻最好选用1W以上的电阻;耦合电容使用声音尚可的RIFA 420型电容,在每个耦合电容上并接一个Spregue 0.1uf聚丙烯薄膜电容,提高瞬变响应及高频分析力。
电解电容使用philips和ROE电容。原机电解电容全部采用英国BHC电容。元件安装布置如下图所示:

按pcb线路板将元件安装焊接后,在调试时为避免整流二极管击穿烧坏电源牛,在通电调试前最好在电源牛装上保险器(如果二极管耐压不足很容易导致管子击穿造成电源牛次级短路),测量高压稳压电源调整IC LM317T 散热片对地电压,同时调整UP21,31至电压为420V(通电10分钟后待电阻发热后再重新调整此值)。灯丝稳压电压地调整方法同高压电压调整一样。在试验过程中发现这种整流方式对电源牛的要求极高,由于使用全波半桥整流电路,电源牛的脉动电流过大,一般的牛难免会震动及发出叫声。真不知Matisse为何会使用这种电源波纹大的整流电路的整流电路。我在使用原机做整日连续通电试验时,就出现过击穿一只整流管的软击穿现象,所幸的是装有保险保护,没有殃及昂贵的电源牛。在装机时,建议将整流电路改为桥式整流方式。


试听

在经历两天两夜的煲机稳定后,将前级接入系统试听,先用一般的俄罗斯胆,感觉背景噪音比较低,声底很中性,瞬变及分析力尚可。用来试听的器材有:


SFCD1(TCXO Reclocked,胆换为TFK ECC88金脚)
SF POWER2
hales concept 2.0speaker
Matisse Fantasy Line Stage MK2
换上TFK 801S(12AT7)和Mullard M8137(12AX7)后,声音表现有很大的变化,声场,动态,分析力都有不错的表现,高低频的延展相对较好,中高音很滑顺。跟原机相比除了分析力及瞬变略为逊色外,其余方面的表现很有原机的特性。在用胆方面,有条件者可以, ECC81/12AT7可以选用分析力,动态,音场个方面表现都很全面的telefuken 801S做为基准,用不同的ECC83/12AX7胆来调和音色,根据个人喜好来选择,喜欢音乐感浓郁及动态极佳的可以用Mullard的M8137,喜欢高贵华丽的声音可以用法国RT的12AX7S,追求hifi感官刺激者不妨考虑选用telefuken的12AX7,我个人在用胆方面倾向于中庸哲学,选用TFK801S和M8137这样的梦幻组合。


后记

此机调试完成后,经过连续一个星期的煲机,机内温度很高,运行电压很稳定。在制作时应考虑选用高素质的元件,机箱的通风也不容勿视。总之要制作一部好的前级需要考虑的因素很多。
这台机的制作得到了飘韵音响网站的大力协助,在此多谢飘版主提供如此发烧的PCB板。借飘坛之地,希望与制作Matisse fantasy的朋友共同交流。 (责任编辑:admin)
