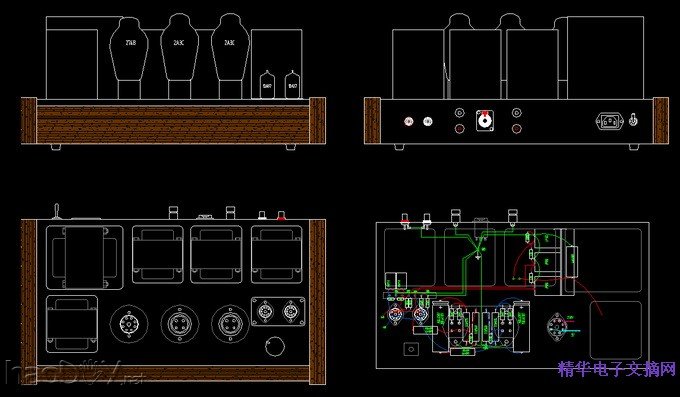

这是在CAD中画的整机布置图和一些机内走线，翻来覆去画过很多版，俺是吃这碗饭的，所以习惯这种二维的三视图，排过之后再实做时会清楚明了一些。

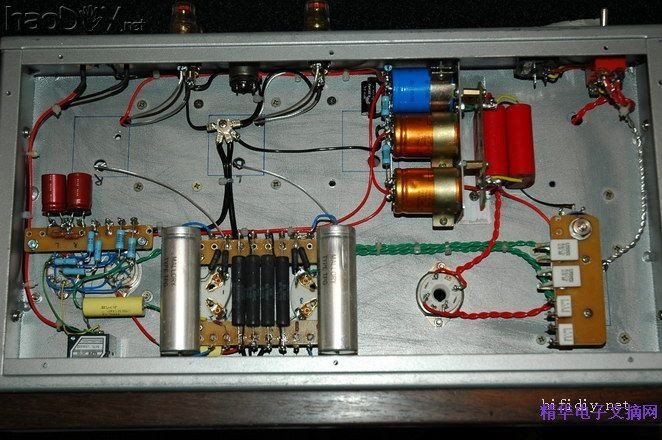

那边一排瓷壳的大功率电阻是用来串联降低灯丝电压的，订灯丝牛时团长忘了我交待的初级要加一个240V抽头。我家的市电一直在245-250V左右，没办法，只好加电阻。用焊片的好处是如果这机子搬到别的市电环境用时，更换这些小阻值电阻、或者直接短路掉就行了。

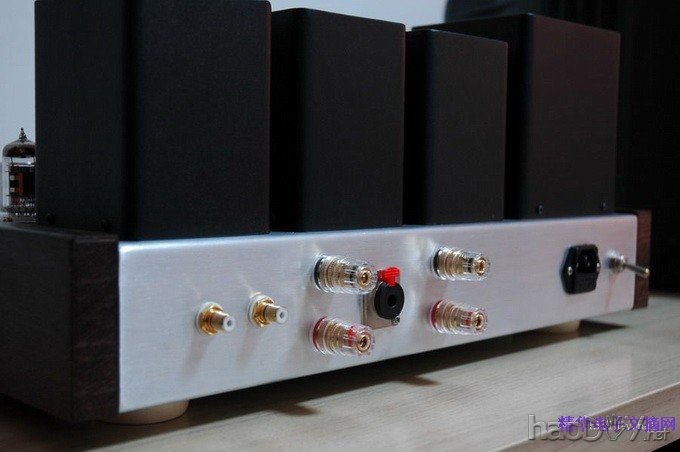

机脚是用实木象棋做的。

    至于用料，这个要看个人喜好了以及实际情况了，我想TCC、JENSEN、WE肯定不错，但要是老想着它们，我手里这些越积越多的昔日发烧补品何时还有出头之日呢？

机脚是用实木象棋做的。

    至于用料，这个要看个人喜好了以及实际情况了，我想TCC、JENSEN、WE肯定不错，但要是老想着它们，我手里这些越积越多的昔日发烧补品何时还有出头之日呢？

今天对2A3的阴极电容进行了调整，将原来的MALLORY的350μF换成ELNA cerafine BP 100μF，声音变化很大，FE108EZ箱不再显得肥乱了，声音变得比较清甜，看来原来的MALLORY一是容量偏大，二是音色也偏厚了。

另外把2A3的灯丝平衡电位器也加上了，将交流声调到最小。
