结语：关于这次制作总结一下个人的实践体会.不是什么经验.也不敢在此班门弄斧.因网坛真是高手如云.卧虎藏龙的地方.只是给有兴趣的朋友参考借鉴一下.也希望得到更多高手/前辈/老师指点是也 …
EL156后级的处理:
1:高压延时电路:此电路是对前/后胆管的高压延缓作用(开机一分钟后接合)..但此电路.对灯丝和第二栅极是不起作用的..电源总开关开启后.灯丝和第二栅极同时工作..这应该对胆管起到一定的保护作用…
2:第二栅极独立供电..优势可见..因为此管的二栅的电流比较大(电路实测8MA).如用2W/5K以上的电阻压降或者用三极玩法.会使此管失去原有的韵味…
3:反馈电路的测试与应用:在原机测试和聆听比较满意后注入轻微的反馈实验..用双向开关…在没有反馈量的情况下将声压开到有失真的位置上(或者用信号发生器)..用方波/正弦波查看信号和功率输出失真.结合听感..注入反馈电路.这时失真度的确是好了..但对中高频段和声压有明显的差距….关掉反馈电路.将声压开到适中的位置..再作以上的比较..个人还是比较喜欢没有反馈电路的音色…所以暂时没有加上.这或者是我的反馈电路不在工作点吧…(以下有我试用反馈电路..如图..)请老师们指点 ..
4:在没有反馈下的放大/推动电路处理..在以上的前级放大电路中我是没有采用如此的工作状态(参加电路图).但在此电路中使用是比较适合我的个人风格..也由此可见任何电路是不能照搬的.主要灵活利用.这可能使自己收获更大 ….
好啦…不再吹水了….最后.希望前辈/老师/同学们多多指点...互相交流.相互学习.共同进步吧..多谢….

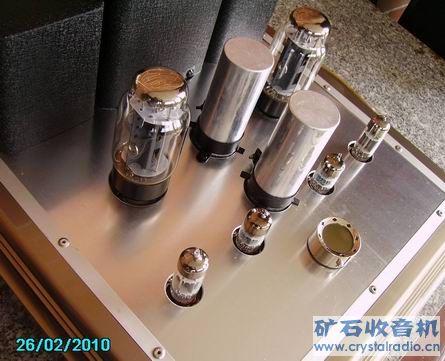

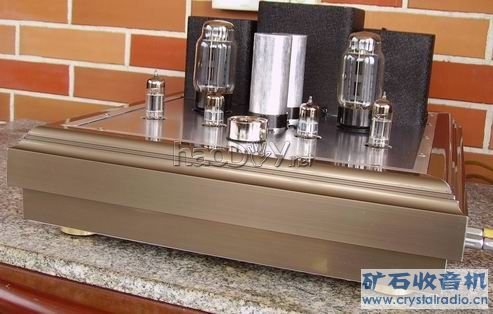

此机正在俺的听音室长时间煲练..经过多天的….至于音色效果嘛…又是自作自受的..乐趣!
