前言:关于EL156胆机本应早在半前想动工了.只可惜时间关系和有关资料.元件还没有完整.现正借新年期间.正是无所事事.就立即对它大动干戈了..至于胆机电路至机箱也是自己动手所设计.参考过很多EL156的有关制作资料.都是八仙过海.各有千秋…在初步制作时也曾参考过各种部份电路...但在测试和聆听之间均不适合我个人的聆听风格(在这说明一下:俺当然不是说这些电路不好.只是大部份电路都是采用负反馈或大环回反馈路的.也因本人不太喜欢这种电路吧而已 …..)所以电路也是围绕自己的风格而设计.关于这电路只供大家参考一下而已.也希望对有兴趣DIY的朋友有些帮助吧.更希望前辈们多多指点..共同进步吧...因为小弟是初哥而已…此机经过十几天安装/改装/调试终于昨天全部完成任务了..昨夜也有几位朋友们到来聆听这台土炮.也同300B和6C33C胆机进行盲听PK大战.朋友们对此EL156新机的音色都是比较满意的..至于音色如何好呢?在此不作任何吹嘘了.因为音响这东东各人聆听风格不同而已…有兴趣的朋友就动手吧…………
好啦…言归正传..首先由制作机箱说起吧..
这次机箱选材是比较高档些的铝合金门框材料如下:
9.2CM/3.5CM的多槽门框用料1.6米.三份2.5MM铝板.1.2MM的小铝槽1.6米
-
所用材料
-
-

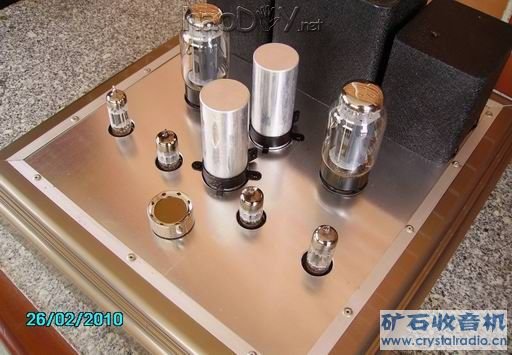

成型的机箱
-
-
-
-

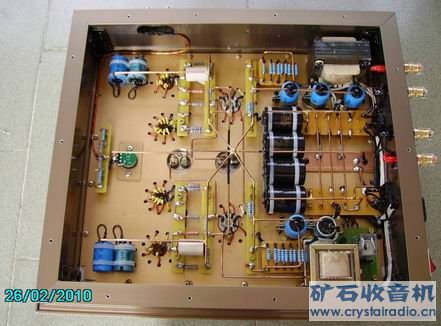

机箱的内部

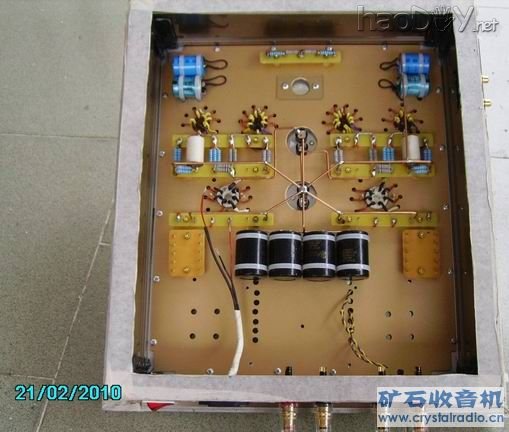

双面装件板的元件布局....初步电路设计是.飞利浦JAN6922/GE12B4A推桂光EL156
-
-
-
首先多谢楼上的兄台关注. ...继续.....[
size=6]以下是本次使用的牛群：
电源牛：1:380V提供EL156和前级胆管使用./
2:190V提供EL156第二栅极独立使用.(此管因第二栅极电流比较大.每支胆管实测电流8MA.如用2W5K以上的电阻压降和用三极接法.都会失去EL156胆管的原有韵味..)
3:6.3V/5A给EL156后胆.6.3V/1.5A前级胆管使用.
4:12V是提供高压电路延时电压使用.
2;:1:第二栅极的10H/30MA扼流圈(不在图片中)
2:8H/300MA的扼流圈提供后胆和前胆管使用.
3:3.8K;8欧输出牛.
以下是两幅初步试验草稿制作的失败图片..为了追求自己所要的风格.对EL156此机采用过多种电路做过实验的个人心得...因此胆管的栅压较低(A类资料给出是450V工作.栅压只有-9.2V).比较容易推动.棕合部份资料一般单管或者并联胆管作放大/推动再或者是比较常见的SRPP电路较多.而且大部份也采用大环回反馈电路的(因本人一贯不喜欢使用这类反馈电路的)..如采用单管放大并作推动.感觉有些缺乏味感..如采用并联放大和推动的话.控制力当然好些.但音色比较粗......所以本人此次采用这电路可能对自己有些难度.....以上只是个人睇法..高手们请莫见怪啊...因为俺是初哥而已
#p#分页标题#e#
-
-
-

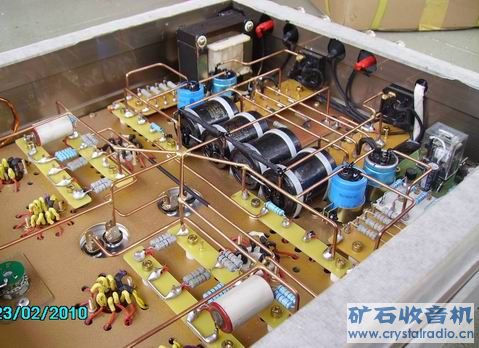

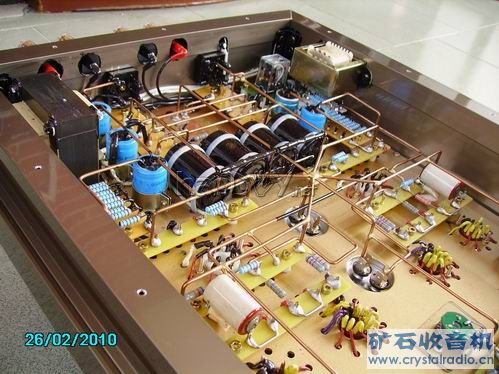

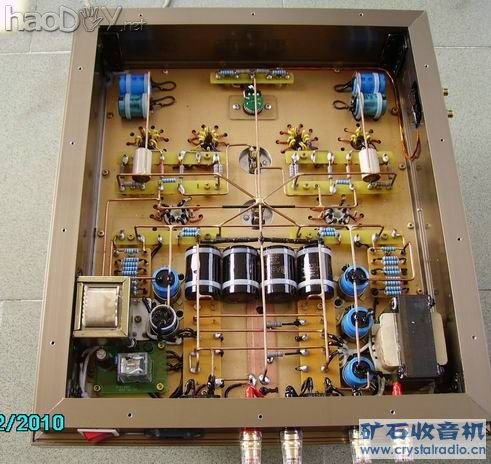

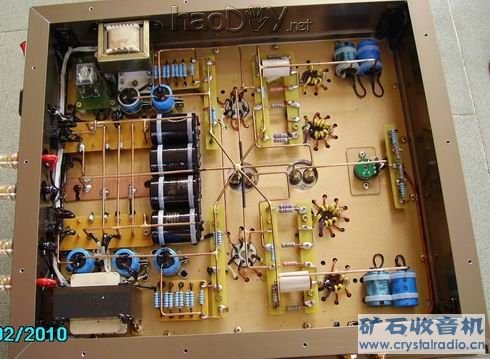

经过多番的修改和调试.音色基本达到我所需要的要求了.现先上几幅完工定型的内部图片....因为晚了...至于各个工作状态点/参考电路图/外观图等等...明天继续吧...请谅
-
-
-
-
-
#p#分页标题#e#
-
-

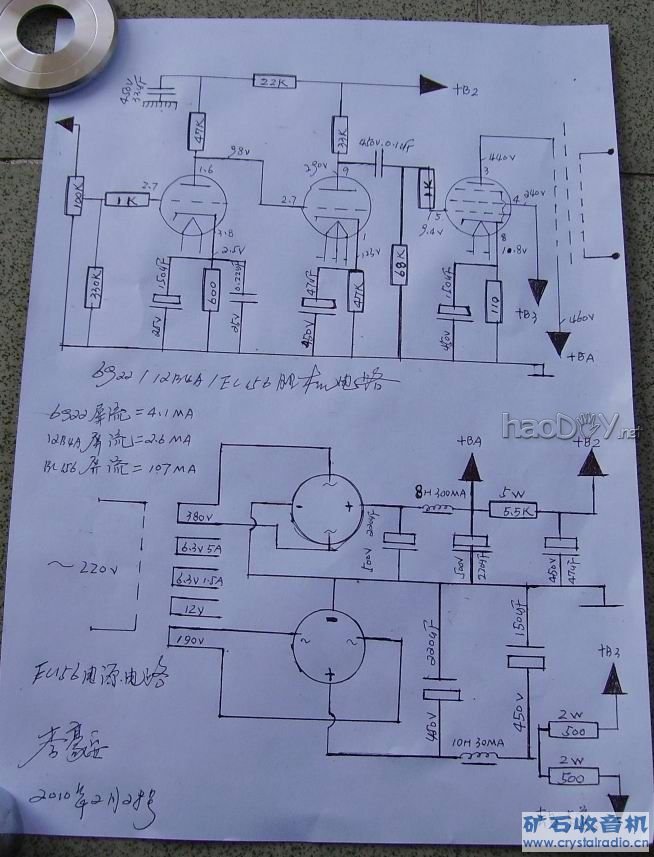

以下是本次制作中的电路图.给大家参考一下.希望各位前辈/老师/同学们多多指点 这电路只是个人喜欢的风格而已..不过..有兴趣的朋友也不防试试..以下所用元件和各电压数值是电路实测所得...

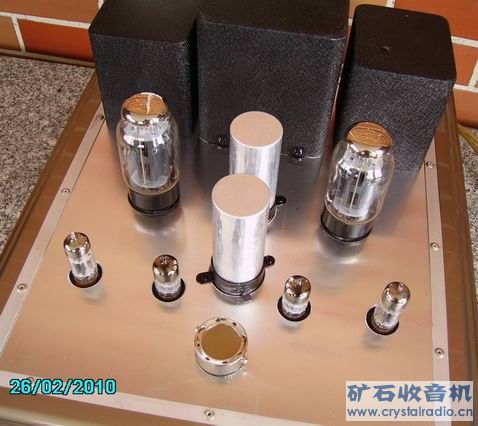

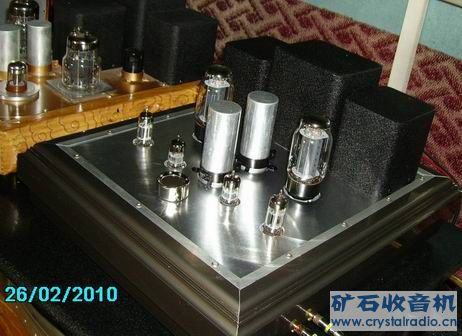

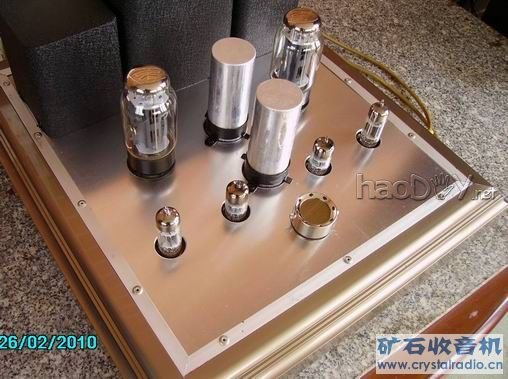

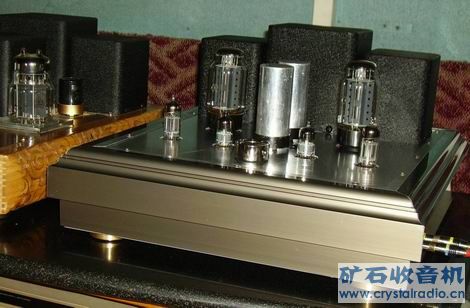

以下几幅是这次制作的外观图片
-
-
-
-
-
 #p#分页标题#e#
-
-
-
-
结语：关于这次制作总结一下个人的实践体会.不是什么经验.也不敢在此班门弄斧.因网坛真是高手如云.卧虎藏龙的地方.只是给有兴趣的朋友参考借鉴一下.也希望得到更多高手/前辈/老师指点是也 …
EL156后级的处理:
1:高压延时电路:此电路是对前/后胆管的高压延缓作用(开机一分钟后接合)..但此电路.对灯丝和第二栅极是不起作用的..电源总开关开启后.灯丝和第二栅极同时工作..这应该对胆管起到一定的保护作用…
2:第二栅极独立供电..优势可见..因为此管的二栅的电流比较大(电路实测8MA).如用2W/5K以上的电阻压降或者用三极玩法.会使此管失去原有的韵味…
3:反馈电路的测试与应用:在原机测试和聆听比较满意后注入轻微的反馈实验..用双向开关…在没有反馈量的情况下将声压开到有失真的位置上(或者用信号发生器)..用方波/正弦波查看信号和功率输出失真.结合听感..注入反馈电路.这时失真度的确是好了..但对中高频段和声压有明显的差距….关掉反馈电路.将声压开到适中的位置..再作以上的比较..个人还是比较喜欢没有反馈电路的音色…所以暂时没有加上.这或者是我的反馈电路不在工作点吧…(以下有我试用反馈电路..如图..)请老师们指点 ..
4:在没有反馈下的放大/推动电路处理..在以上的前级放大电路中我是没有采用如此的工作状态(参加电路图).但在此电路中使用是比较适合我的个人风格..也由此可见任何电路是不能照搬的.主要灵活利用.这可能使自己收获更大 ….
好啦…不再吹水了….最后.希望前辈/老师/同学们多多指点...互相交流.相互学习.共同进步吧..多谢….
此机正在俺的听音室长时间煲练..经过多天的….至于音色效果嘛…又是自作自受的..乐趣!
-
