首先多谢楼上的兄台关注. ...继续.....[
size=6]以下是本次使用的牛群：

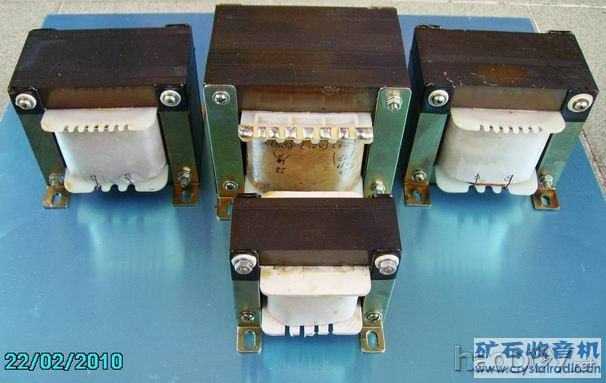

电源牛：1:380V提供EL156和前级胆管使用./
2:190V提供EL156第二栅极独立使用.(此管因第二栅极电流比较大.每支胆管实测电流8MA.如用2W5K以上的电阻压降和用三极接法.都会失去EL156胆管的原有韵味..)
3:6.3V/5A给EL156后胆.6.3V/1.5A前级胆管使用.
4:12V是提供高压电路延时电压使用.
2;:1:第二栅极的10H/30MA扼流圈(不在图片中)
2:8H/300MA的扼流圈提供后胆和前胆管使用.
3:3.8K;8欧输出牛.


以下是两幅初步试验草稿制作的失败图片..为了追求自己所要的风格.对EL156此机采用过多种电路做过实验的个人心得...因此胆管的栅压较低(A类资料给出是450V工作.栅压只有-9.2V).比较容易推动.棕合部份资料一般单管或者并联胆管作放大/推动再或者是比较常见的SRPP电路较多.而且大部份也采用大环回反馈电路的(因本人一贯不喜欢使用这类反馈电路的)..如采用单管放大并作推动.感觉有些缺乏味感..如采用并联放大和推动的话.控制力当然好些.但音色比较粗......所以本人此次采用这电路可能对自己有些难度.....以上只是个人睇法..高手们请莫见怪啊...因为俺是初哥而已
