岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。(2)

时间:2013-04-13 21:35来源:www.crystalradio.cn 作者:老K 点击:
波形记录。 输出变压器是广州新力变压器厂的产品,5W额定输出功率。用过多个收音机上拆下来变压器,包括二七厂的,都不行,看波形非常差,未到5K就严重变形,听感也差。所以,超三电路也要有个好变压器,才能发挥性

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

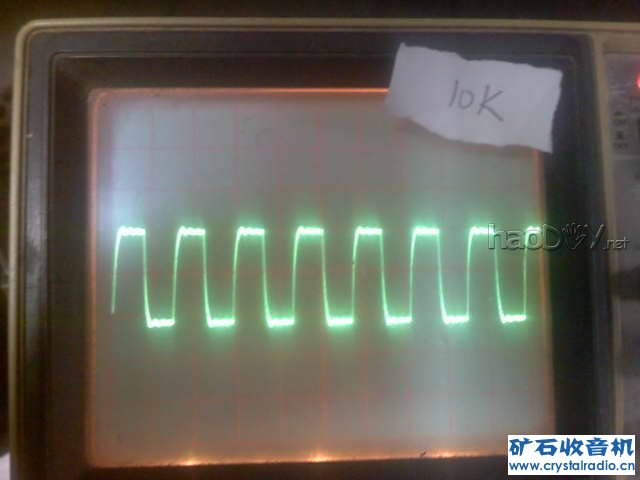

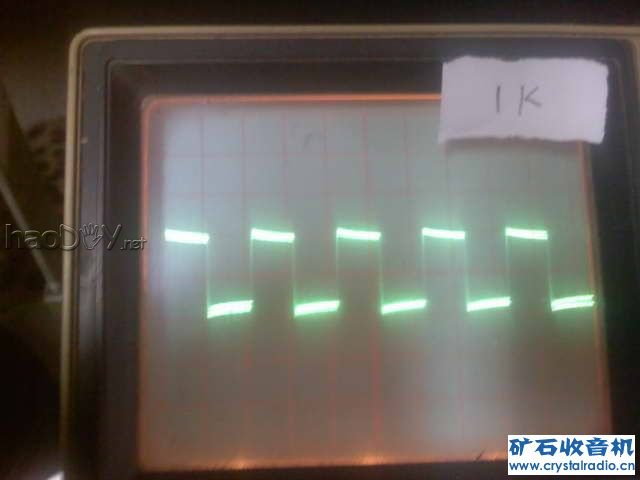

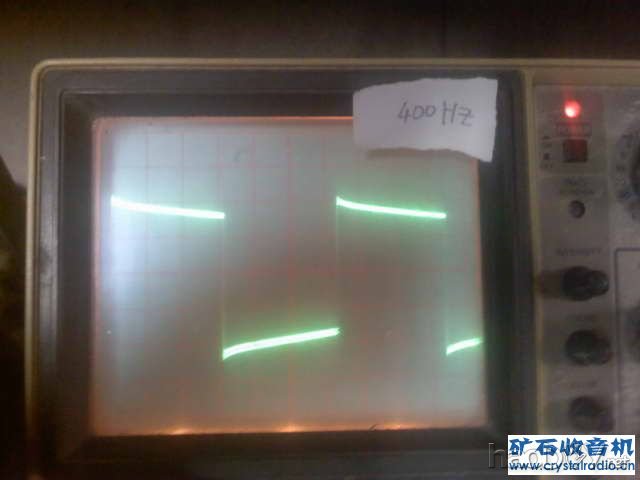

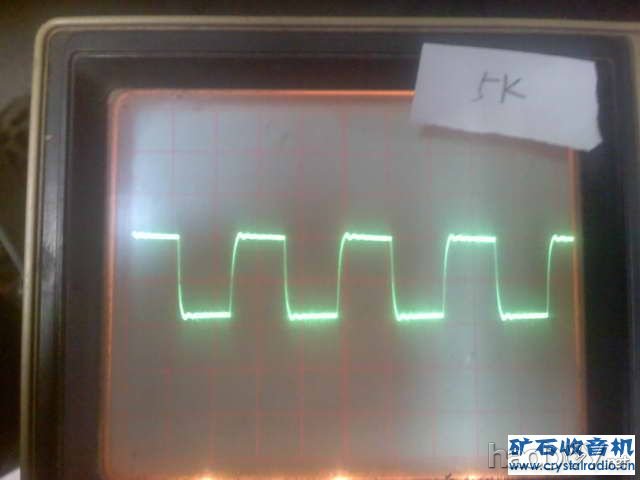

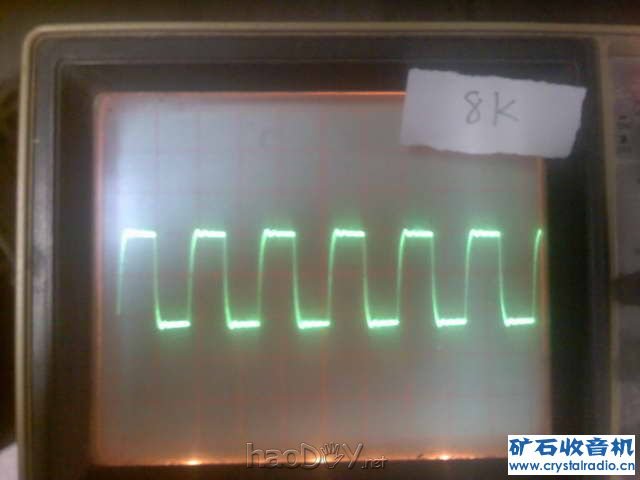

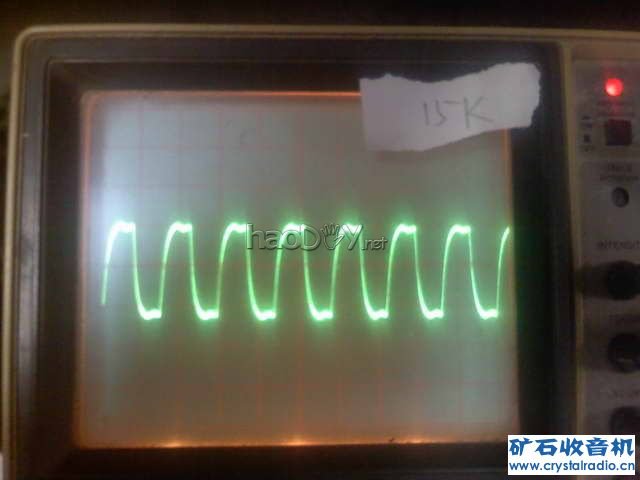

波形记录。
岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

岁末制作,6j1+6n2+6P1电子管超三极管单端胆机功放。

输出变压器是广州新力变压器厂的产品,5W额定输出功率。用过多个收音机上拆下来变压器,包括二七厂的,都不行,看波形非常差,未到5K就严重变形,听感也差。所以,超三电路也要有个好变压器,才能发挥性能。

讲下听感,除有一般电子管的柔软声音外,还有一些特别的地方,就是带有一些锗晶体管的味道,亮丽。总之,和过去做的电子管机子有较大的差别。我想这就是超三电路的特点了,觉得小音量时控制力很强,也许是因为阻尼较大,但是等效内阻降到了多少,刚刚调整完,还来不及测试,第一次测是8K,现在应该更降低的一些了。根据日本人的资料说用6P1是1200欧左右,如果这么低,变压器的初级阻抗选5K就大了。音色比较叫我喜欢,长时间听不觉得累。听弦乐和人声都很美,大动态交响乐当然不行,象1812什么的打炮就不好听。
音源是用电脑声卡输出的模拟信号,开到三分之一的音量,送入功放。
这几天要叫几位发烧友来赏评,提出改进意见 (责任编辑:admin)
