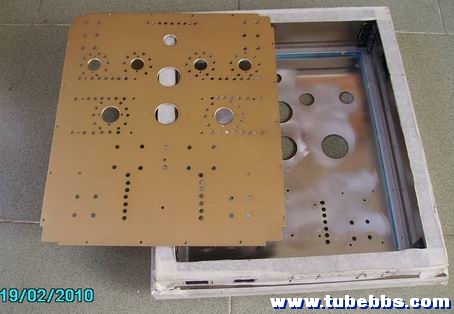

双面装件板的元件规划....初步电路设计是.飞利浦JAN6922/GE12B4A推桂光EL156.


EL156电子管胆机功放与新型机箱DIY全程制作交流


EL156电子管胆机功放与新型机箱DIY全程制作交流

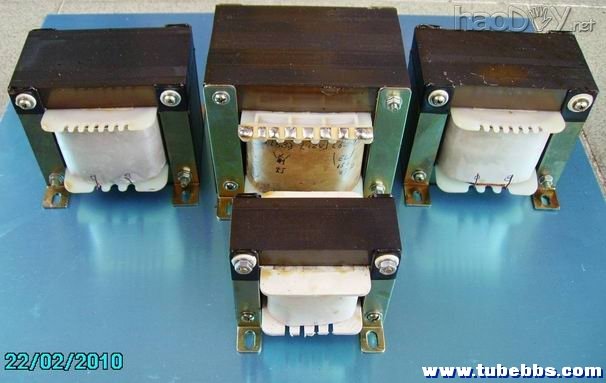

以下是本次利用的牛群：
电源牛：1:380V提供EL156和前级胆管利用./
2:190V提供EL156第二栅极独立利用.(此管因第二栅极电流比较大.每支胆管实测电流8MA.如用2W5K以上的电阻压降和用三极接法.都会失掉EL156胆管的原有神韵..)
3:6.3V/5A给EL156后胆.6.3V/1.5A前级胆管利用.
4:12V是提供低压电路延时电压利用.
2;:1:第二栅极的10H/30MA扼流圈(不在图片中)
2:8H/300MA的扼流圈提供后胆和前胆管利用.
3:3.8K;8欧输出牛.


EL156电子管胆机功放与新型机箱DIY全程制作交流

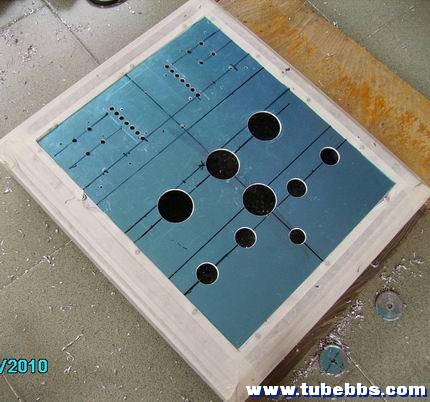

以下是两幅初步实验草稿制造的失败图片..为了谋求自己所要的格调.对EL156此机驳回过多种电路做过试验的个体心得...因此胆管的栅压较低(A类资料给出是450V任务.栅压只要-9.2V).比较容易推进.棕合部份资料普通单管或许并联胆管作缩小/推进再或许是比较罕见的SRPP电路较多.而且大部份也驳回大环回反应电路的(因本人一向不青睐利用这类反应电路的)..如驳回单管缩小并作推进.觉得有些缺有趣感..如驳回并联缩小和推进的话.管制力当然好些.但音色比较粗......所以本人此次驳回这电路能够对自己有些难度.....以上只是个体睇法..高手们请莫怪罪啊...由于俺是初哥而已... EL156电子管胆机功放与新型机箱DIY全程制作交流

: PICT2376.JPG (116.58 KB) (责任编辑：admin)
