KT88电子管功放套件建设一个全面的组装手册27页的照片（26是精确的）通过电子邮件发送。详细的一步一步的指示引导你通过建设管放大器套件。只是基本的焊接技术，你应该可以一起拼凑一个工具包，有几天晚上。该套件包含了许多片和组织的所有部分的指令更容易。在您开始安装的硬件，你需要在IEC插座和电源地刮掉了一些油漆。粉末喷涂处理，是很厚的，所以我用一个小旋转工具去除油漆的两个接地点。详情提供的指示。

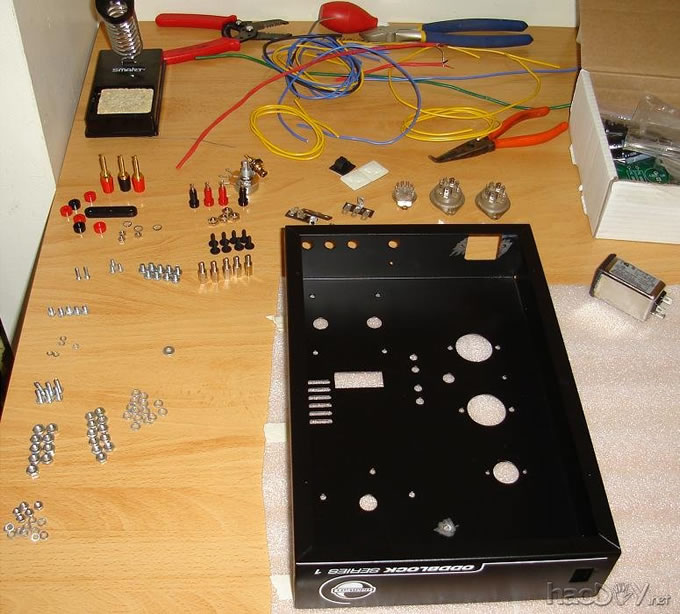

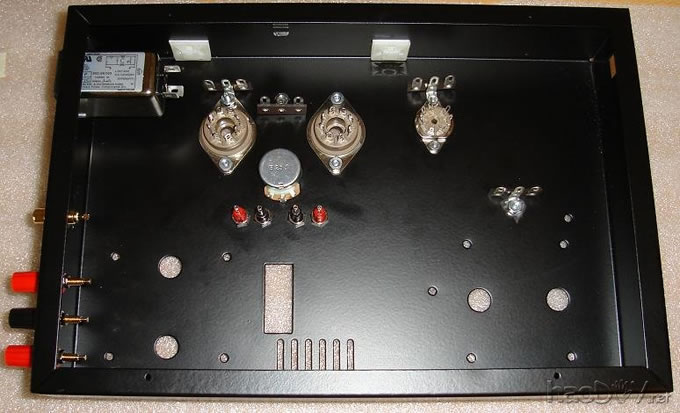

照片二：直板电子管功放机箱和小零件一步一步的指示，我开始组装套件。用试剂盒提供的插座贝尔顿管座。
照片3：KT88电子管功放套件机箱我做稍微偏离的说明。25欧姆锅（用于调整偏置）是旋转了180度，允许直接连接到测试点使用1欧姆的电阻器引线。此外，还有一张纸条的指示，如果金属机身的PIO电容器的底盘接触，可能会导致不必要的噪音，使额外的预防措施，我用电工胶带覆盖的住房，而留下的标记暴露。使用胶带标签未连接的导线，这样你就不会做了错误的连接。

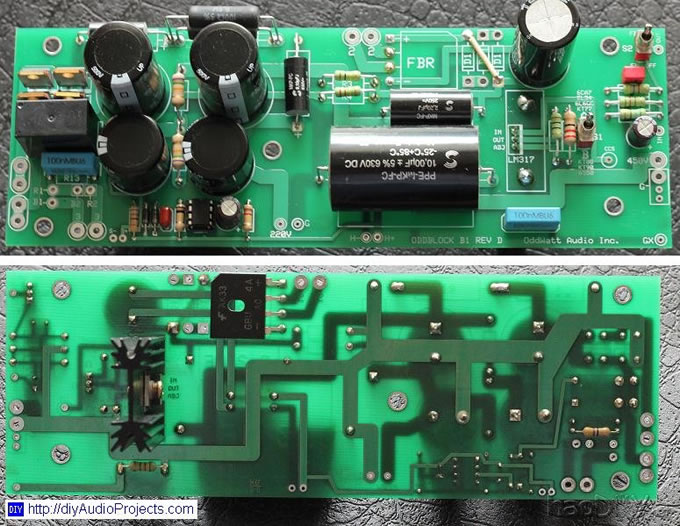

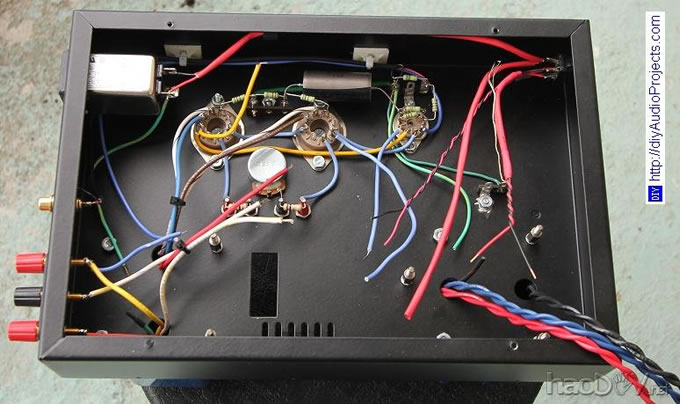

照片4：点至点建设的KT88电子管功放套件机箱低张力（LT）的加热器供给的CCS和整流二极管都位于背面上的印刷电路板（PCB）和线与机箱通风。机箱的的CCS散热片向外突出。要获得良好的热连接，我使用的LM317HVT调节器和散热片之间的硅胶散热片贴。馅的PCB后，最后连接。

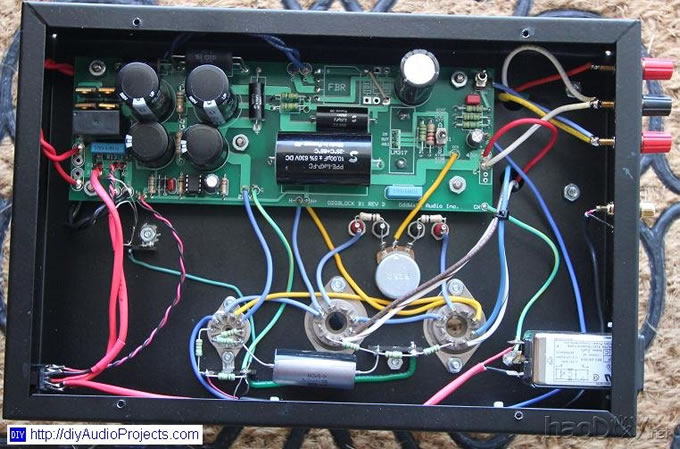

照片5：最后的连接 - KT88电子管功放套件警告：本项目采用较 高的电压。接触这种电压可能导致人身伤害或死亡。如果你不熟悉的高电压和高电压设备安全地建立，那么请不要尝试此工具包。请花时间检讨其安全手册中的说明，并在网上查询来源的高电压安全。
照片6：最后连接 - KT88电子管功放套件接下来的步骤是上电和管子之间的平衡的偏压。这是通过用万用表测试点插入在放大器的顶部和调整25欧姆的电位，从外壳的顶部突出。经过一个多小时的操作，你应该检查再平衡。矿已经偏离了几毫安培（mA）和1个月后，它只是漂流约0.3毫安。

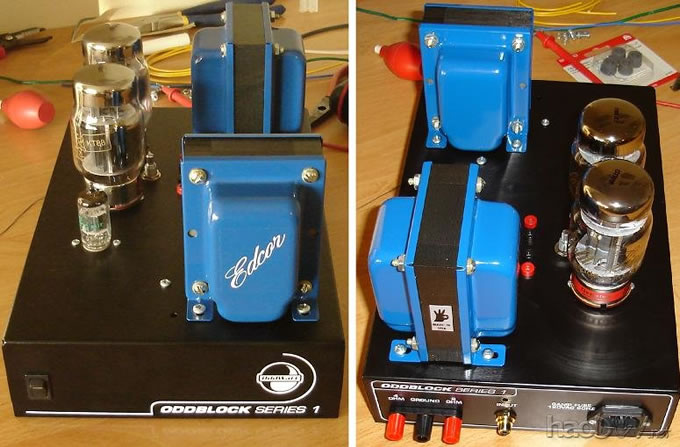

图片7：完成5751 SRPP KT88推挽电子管功放套件 - 正面和背面测试和测量 - 直板KT88推挽电子管功放套件我迷上了平衡后的偏置放大器背面装载角，一对FOSTEX FE206E驱动程序（96分贝/ 1 W）和检查的嗡嗡声。这样的嗡嗡声扬声器高度敏感的是对我来说几乎是一个显示塞。我的右耳的驱动程序有没有嗡嗡声-精彩的 ！ 我希望能得到在上电时约60秒的延迟，但是我不能获得约30秒以上。布鲁斯表示，通过电子邮件，一个小的延迟电路的修复正在进行中，更多的细节将在不久提供。 我无法获得良好的温度读数管，但希望他们能够在超过200摄氏度（C）。的散热片的LM317HVT。 约101 C（的LM317HVT最高工作温度为125°C）的。叠片的电源变压器和音频输出变压器，分别在65℃和45℃。变压器结束的钟声有点凉。所以，如果你有小孩或宠物，请，把保护机箱盖用好。 经过约2个月，超过200个小时的服务放大器预制完美，。当时我再次检查的偏见，和这是内1毫安。 下面的屏幕截图显示了一些大的信号转换成一个纯粹的8欧姆的电阻扬声器假负载。绿色迹线是输入信号和黄色迹线是输出。对不起，质量差的输入波。

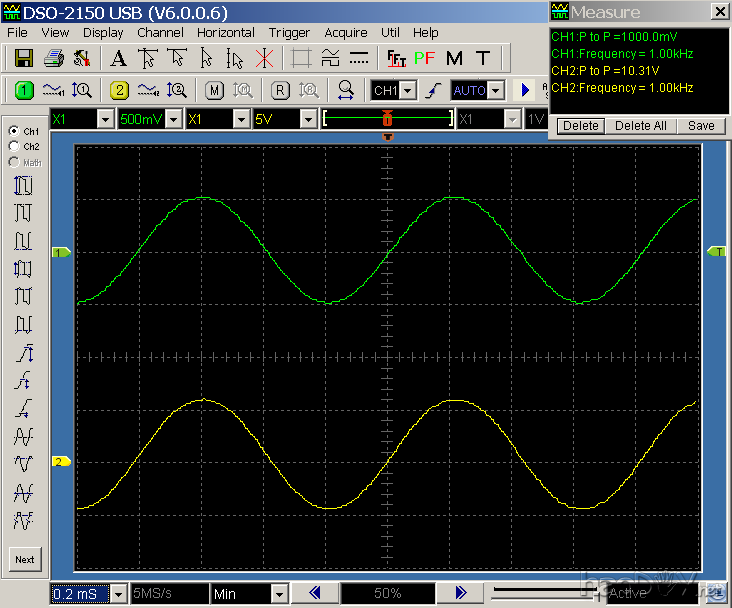

截图1：1 kHz正弦波响应 - 13瓦所有的正弦波（小于25 W），我看着20 Hz至20 kHz的输入波形的完美副本。我测量放大器的增益到约有10.3（20.3分贝）。约15瓦的输出电平在20赫兹和13千赫之间的频率响应是平坦的，并在20 kHz上升约0.2分贝。

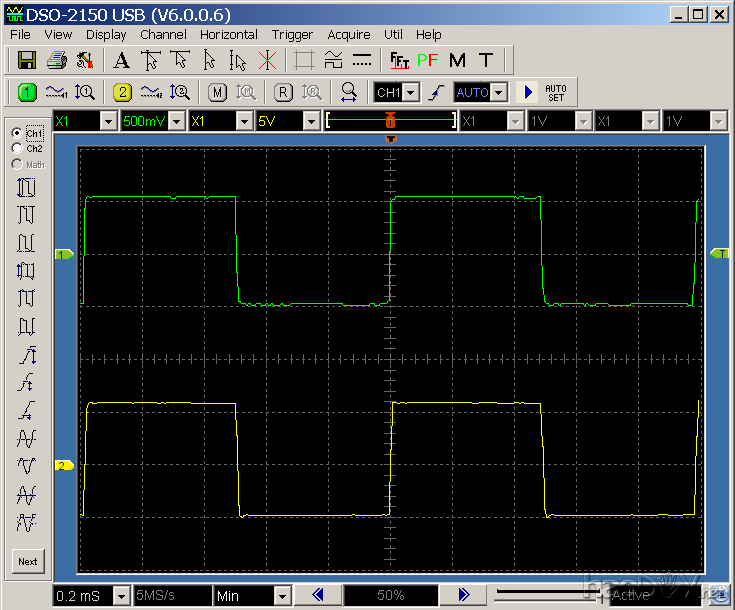

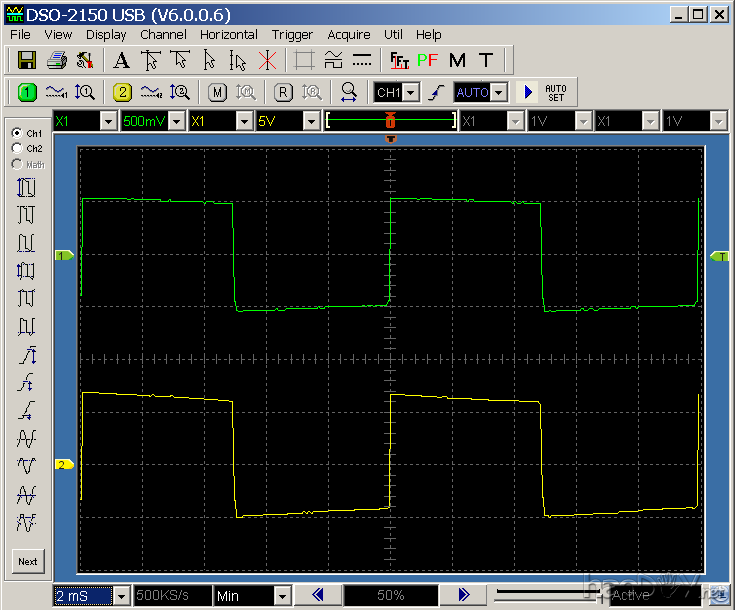

截图2：100 Hz的方波响应 - 17瓦需要注意的是100 Hz的输入波形是不完美的正方形开始。100 Hz的方波响应是相当多的输入波形的放大副本。
