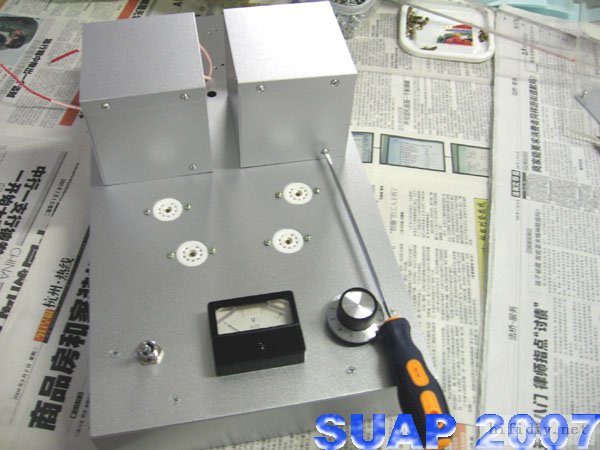

5、管座、表头，电位器、开关等就位（其实以后难免还要拆下来调整）。

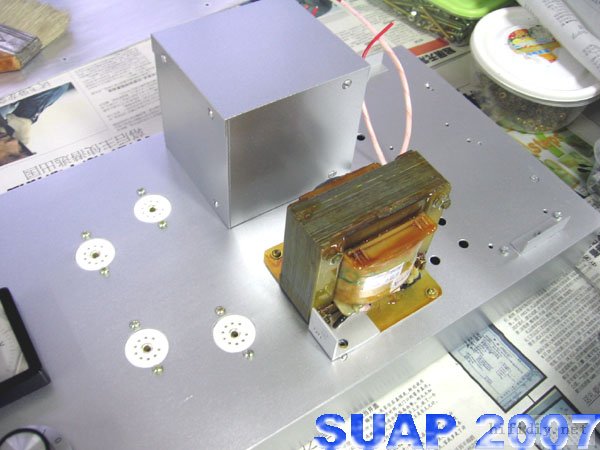

6、装输出牛，连好引线，加罩。同时固定机箱里的铝隔板与面板，两者共用螺丝，面板可以少打孔，也坚固。
7、牛罩是用对角两个螺丝固定，如上图所示。

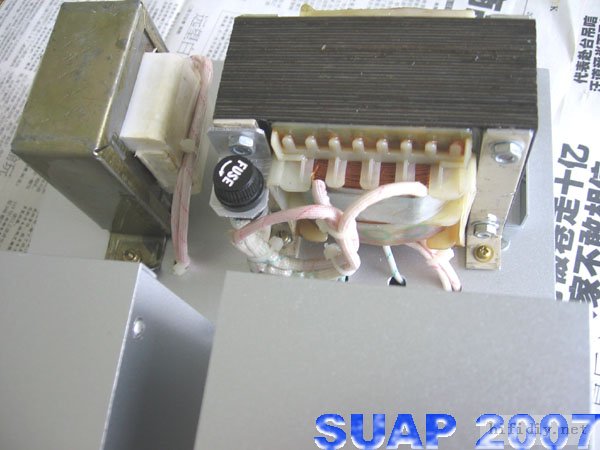

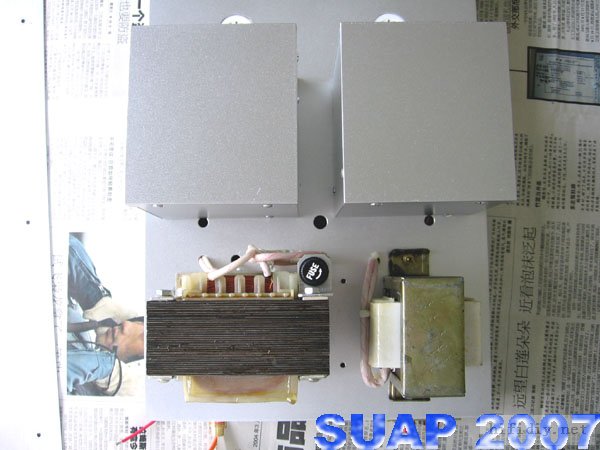

8、装电源变压器、扼流圈，连好线，电源罩可以再后加。
9、保险管。1A。

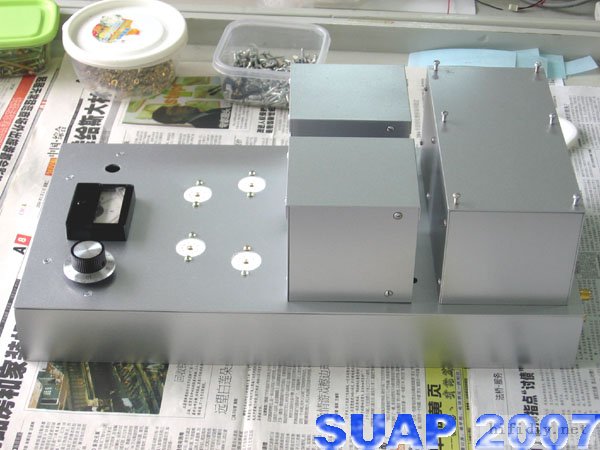

10、看起来“表面工作”做的还行吧！接下来就等待装内部电路了 七、预设的图谢谢指正，至少可以小走歪路哈！

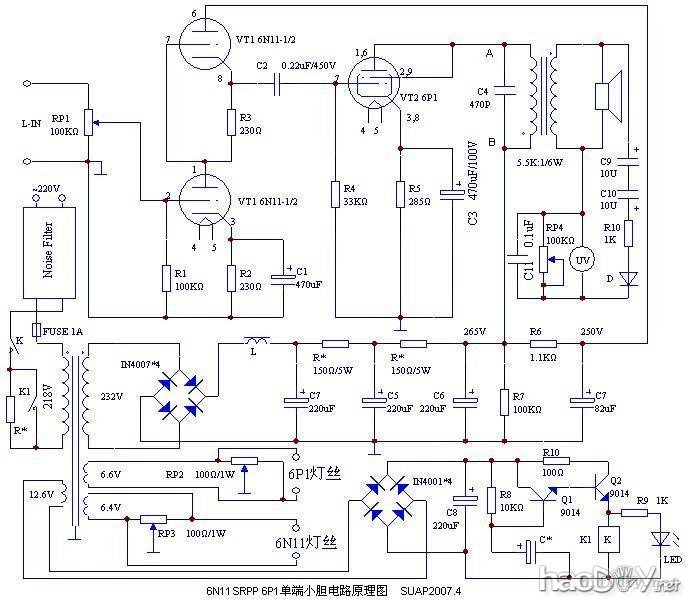

1、更新的电路图。扼流圈与电阻只能通过测量来确定，也可以改成CLC型。牛次级也留了地线，图中并没有画出。

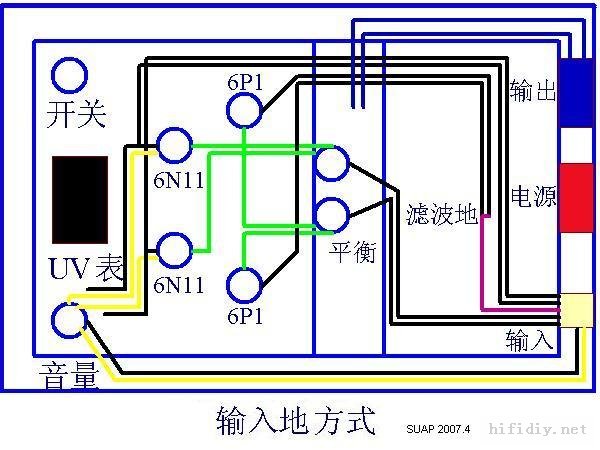

2、接输入地大致方案。

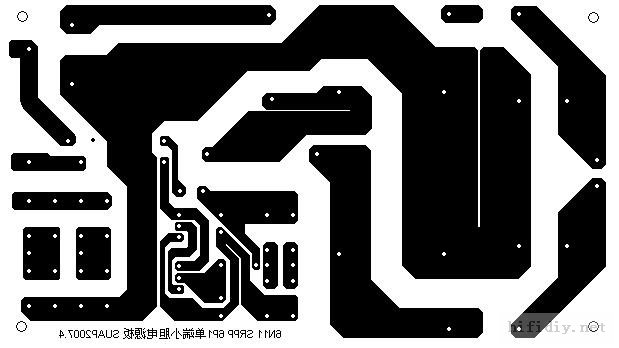

3、画出的PCB图。已经做好。只是继电器引脚连接有个缺陷，两个孔有些偏，能用。软启动网友说是有软启动电阻的，不必象图中那么烦！ 七、布线(I)布线是一件头疼的事，应有更多的时间来考虑来完成。部分布线与组装机箱是同时进行的，装得东西多了，线也多……且看图如下：

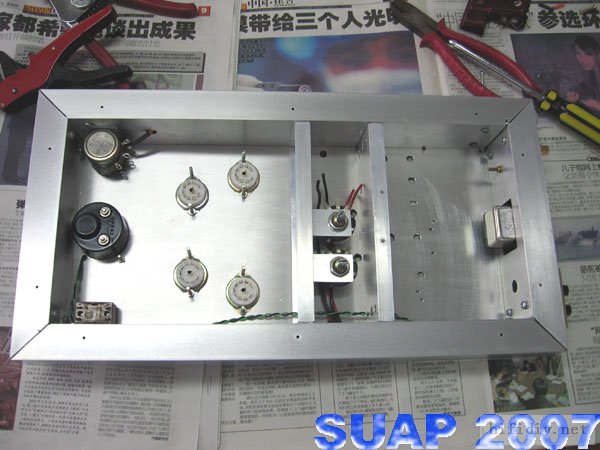

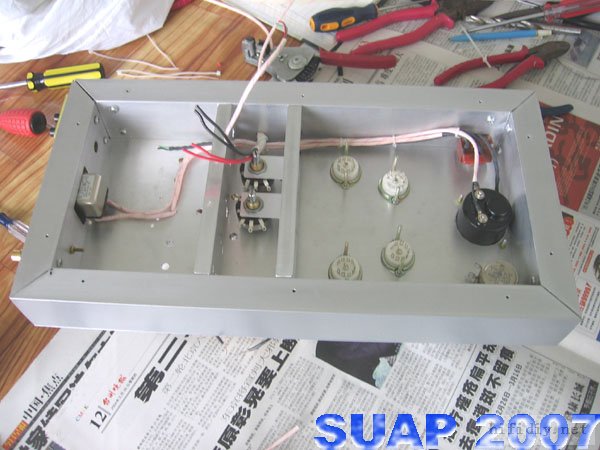

1、装进东西后线出现了。电源开关线，UV表指示、照明线，这几根困成一困。

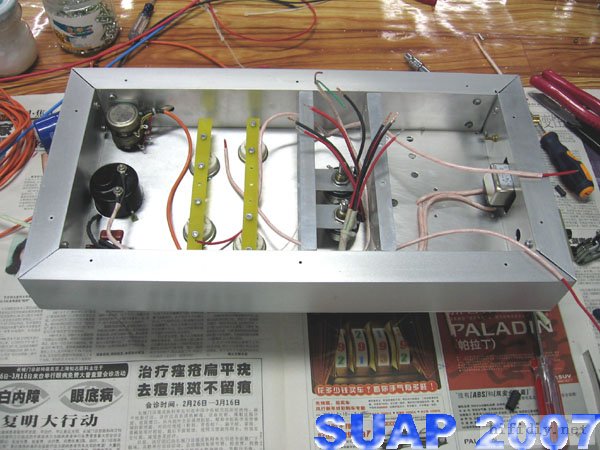

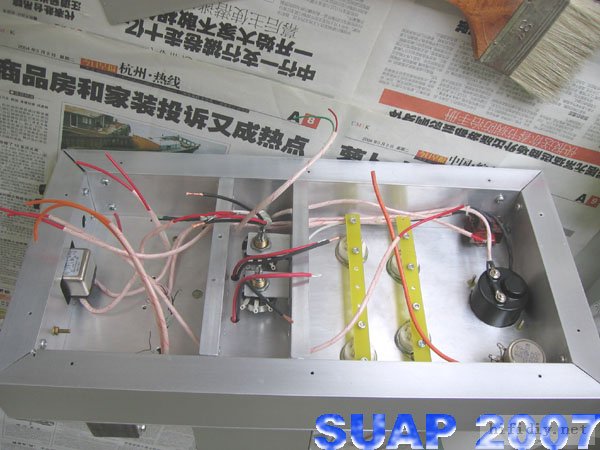

2、线条逐渐多起来。输出牛线，高压线从中间室两边分走前、后两室，牛输出线大致从中间室的中间出来，连接后（抽取UV指示）从侧边绕至后面输出。

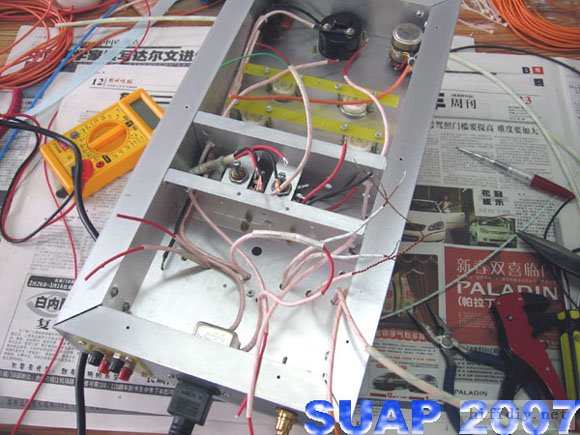

3、线条还是线条！电源输入、输出，扼流圈引线。有点乱了。
4、灯丝引线用漆包线加长、绞合，通电测试。6.5V与6.7V，前者用于前级。后者用于后级。连接100欧电位器后下降0.1V左右。连接灯丝后电压还会下降一些，基本会降到6V左右（次级有0.5欧内阻或再串个0.47欧电阻把灯丝电压调到6V）。 |
