各位大侠好！刚刚来到这里，感觉是找到了“组织”！潜了几天，感觉人气挺旺，祝贺斑主了！下面且让我简要介绍一下自己：我是在高一的时候爱上电子的，都是那本物理书上的3AG31，3AX55的收音机电路害的。高二的时候上课修理随身听……结果……收音机没做好，高三的时候随身听倒是做出一部来，LAG665的，同学借去用不好，要卡带，自己用得挺开心的。现很后悔，该念的书没有念！后来的后来……想要一个胆！居说国外好象电子管停产了，物以希为贵，那些洋玩意玩不起。手里没有“米”，那只好到处捡“垃圾”了，东拼西凑，还真快要找齐了。实话实说总价约300元，属无米之炊之类。报个价先，变压器110元，6N11、6P1各两个70元（感觉贵了）, 漆包线约40元（拆下来的用回去了^_^），铝合金40约元，30V电压表头6元，开关、电位器5元，电容最贵的2元一个，上面有日立的图号的样子，标有HU3、HU4，HU4的漏电流极小，充电后隔天测，指针基本不动，说远了，呵呵…… 第一次做胆机，第一次来这里发帖，即使失败也要有“胆”才能进行到底！（见笑了） 一切从牛开始！虽然"牛"不好养！但也不能放弃，只好尽其所能了，说出来别笑话，我只不过是找了几个二手电源E形变压器：100W一只35元、60W两只60元、30W一只16元，分别改成电源、输出牛、扼流圈。不好意思，花了一年了，还真给我找到了那几个……拆下硅刚片折三四下就断，虽总不会太差吧！但垃圾不可能太好。牛牛做了两星期（气隙0.1mm与0.2mm之间，浸膝，5K：8）。电源变压器，浸膝，扼流圈就快多了(0.2mm<气隙<0.3mm，没有螺孔，填了一层绝缘纸压紧，浸膝)。 一、牛制作过程。找找资料，公式，算算，加上异想天开，牛图出来啦！没有用三夹二，多几层吧，试试看哦！  1、上图是净线径。下图拆变压器。
2、轻轻敲。I片就会掉下来，要有耐心。
3、用I片顶出一个E片，E片一出来一个。接下来就好办了。
4、绕啊绕！上图用的是原来的线。做几W小牛是够粗了。呵呵……弄一个软木，固定住，把粗线绕上拉拉就直啦！
5、终于做好一个。下图用敷铜板固定，钉子要绝缘。两个牛，两星期。真的很累！
6、先烘干一天。就是取暖器。
7、然后立即扔进漆桶，泡一夜漆。捞起沥干。再烘24小时。挂着侧烘。 地上填一些什么，加热后漆还会掉的。
8、扼流圈同样制作。
9、最终搞定四个东东，牛面积6.76cmXcm（几W小牛啦），扼流圈6cmXcm，100W电源14cmXcm  电路图来自无线电2005年12期，自作主张的改了改。加了软启动、电源滤波、灯丝平衡，还打算接一个用电压表改的UV表。有的参数要实际调试确定。这个电源是高压软启动，我想让灯丝预热后，高压才升足(接通)，说有保护作用。6P1虽差但也保护一下吧！反过来看，如果能做好6P1，做其他不就更有底气了么？呵呵……这是我个人的出发点。
图上变压器是绕好后，实测的数据，次级分别是905T,26T,26T,54T,3.8T/V。原线圈没有拆。 改天再发，只做到里了 这几天上不了网！实在遗憾。依次回楼上们话： 1、小鱼儿NN：输出牛舌宽和叠厚都在2.6~2.7cm之间。扼流圈约2.2cmX2.7cm，2265匝。 2、BBB：2、9脚B点是三极管接法，帘栅极与屏极深度负反馈减小内阻，提高频响，效率下降；2、9脚接A点即标准接法。 3、ningmin:我是浙江台州的，好不容易找到一处卖“灯泡的”，他说6P1、10元一个，6N11用的人太多，要25元一个，我想想也是，况且还送我管座，现在知道，一般管座都会给的。 整机的电路还在考虑中…… 1、软启是放在初级可能更好，这样灯丝电压开始低于标准电压，可能会避免开机“闪亮”。 2、可以去掉C*的47U，（我用所见即所得模式，刚才光标不动了，不能输入，发表后编辑就不用重打了，我的电脑没有死机，是不是有BUG？）可以减小峰值电压冲击。 3、电路中250V电压对6N11来说已接近极限，265V也超过6P1的最大屏压。打算要把主电源的电压下降至250V，6N11调至240V，原先电路用电子管全波整流，次级要230V，但改用二极管整流效率要高了肯定会超，具体要电源测试时才能确定， 始终觉得自己做东东，不能心急，千万不能！即使备料一年，做它几月半年的，想想，这东东可能要伴你余生！总之是划得来的，况且又没有什么期限？能拖长一点时间，可能幻想也能持久一些，也可能使你足不出户少花点钱。而且可能帮你学到如何做好记录，以后做更大的DIY就不用怕了！  二、牛罩制作过程。没有找到合适的牛罩只能自己玩自己了。用导电金属做屏蔽，所用的材料中不能有磁石能够吸的任何东西，即使是一颗螺钉，就象是一个容器的的一个小孔，漏了。找了好多螺丝，看上去很象铝的，可是不行，包括看上象铝的铆钉，最后只能用象是铜之类的螺钉，破坏了整体银白的颜色。 用铝合金(9cm宽)制作牛罩图解。
1、做两个牛罩要栽5块9cm宽，8cm长的铝合金。找到铝合金店，老板就帮你搞定了。
2、接下来只能自己做了。其中1块对半锯开成U型，只能用钢锯了，另外4块栽成L型8个。

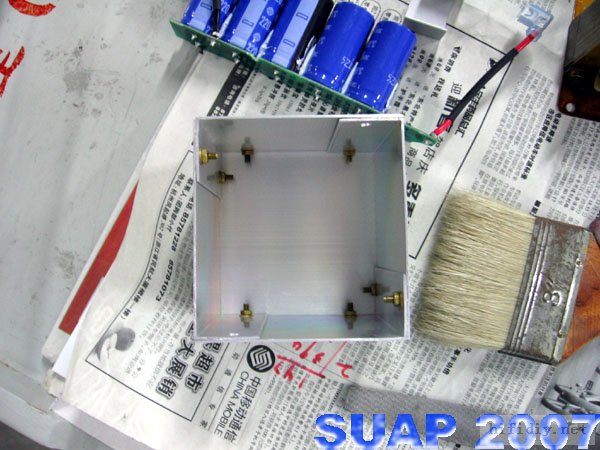

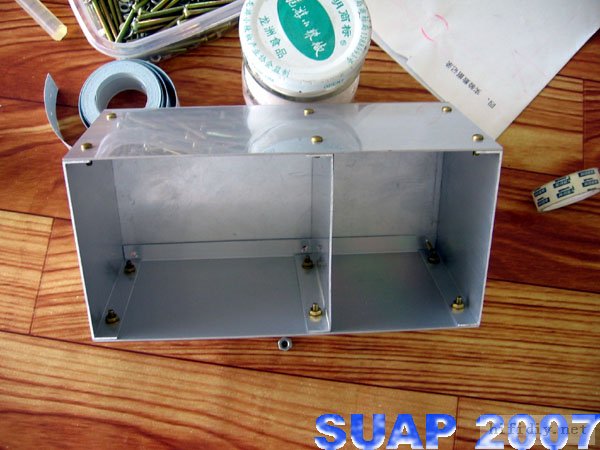

3、从顶盖开始，一块接一块装上，锯掉多余部分，用锉刀和砂纸修平。这时的工作量就看栽剪时的精确度了，栽剪时稍留大一些是必要的，小了就没用了。太大也不好，很累哦！孔要打一个装一个，并且是一层钻好孔，装上对好、定位，钻另一层的孔。想想也只能这样。  4、完成一个。图中的材料用磁石试了试，好象都没有反应。上图中L形与侧面重叠，只有顶盖留下两道缝（另外两道被U型盖封住了）,可以用一段角铝补上 三、电源罩制作。 进程好慢，可能要好长时间。 连结方式如下几图:
1、细看边角交接处。
2、中间电源与扼流圈分隔开。上图中的的六个螺孔要用小一号，安装顶盖时，直接攻丝。  3、底视（顶板最后装）。 四、表头改造中……二手表头用如下过程改成“独一无二”了！^_^
1、全部打开。红色电阻值29.8K，30V量程，1K/V，只能算个表针会动的东东。
2、换上5K电阻，装了两个LED，用于表头照明赚软启动指示。
3、用缘绝胶带帖信一部分，打磨。
4、刷一层黑漆。过三、四个小时后揭开胶布，此时油漆未干，一不小心，就涂花了脸，前功尽弃了；也可等油漆干透后揭开。
5、整体效果如上图。盖上帖了两个PMA，想让其反光，结果反光效果不是很好。  6、两个表头固定螺帽。这个螺丝好小 五、铝箱制作过程。业余制作机箱一般要分两大步进行，第一步边做边定位、打孔，直至完成整个机箱，这个过程要准备好所有的一切，包括电位器旋钮，开关，输入输出接续线，电源线，电子管，牛、电源变压器的布局等，然后修整，处理干净、漂亮。 本机箱铝制，内夹角。打磨清洗后喷漆过程如下。
1、边定位边组装，基本完成如上图。
2、拆开后各组件，用2000号水砂打磨光亮，水要清，逐一完成后，晒干，如上图。
3、桌面上铺好报纸，组件逐一排好。
4、油漆店里的8元一个的自动喷漆，银白色。均匀喷涂。
5、罩也喷了一下。
6、预备螺丝。说不定还是要用上的。用泡沫塑料好象要被溶解掉，好险！螺丝没有掉下来。 六、机箱组装中……接下来的所有过程要小心表面被划伤。填一层厚报纸也有效果的。感觉有点脏了，去一张报纸，连同脏物扔掉，保证没有硬物“搁伤”机箱表面。
1、框架固定，内角铝。同时安好输入信号线、输出连接线、电源插座。
2、装面板，螺丝沉孔安装。
3、反转。可以看到已装好的输入信号线、输出连接线、电源插座。

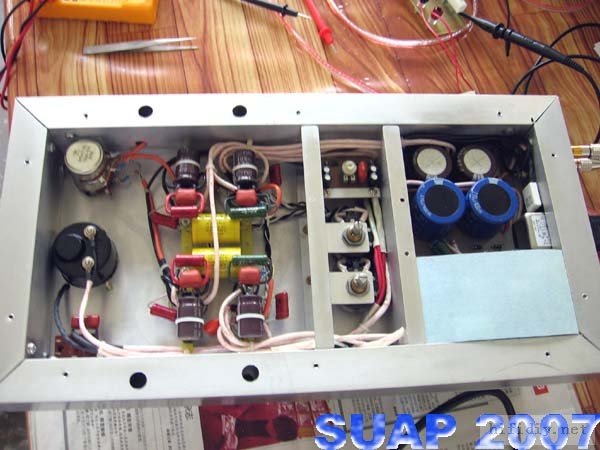

4、隔板。分成大小不等三块空间，分别是电源部分、中间的用于灯丝调整电路安装，前部的空间用于放大电路搭架焊接、开关、音量电位器、表头指示等。
5、管座、表头，电位器、开关等就位（其实以后难免还要拆下来调整）。
6、装输出牛，连好引线，加罩。同时固定机箱里的铝隔板与面板，两者共用螺丝，面板可以少打孔，也坚固。
7、牛罩是用对角两个螺丝固定，如上图所示。
8、装电源变压器、扼流圈，连好线，电源罩可以再后加。
9、保险管。1A。

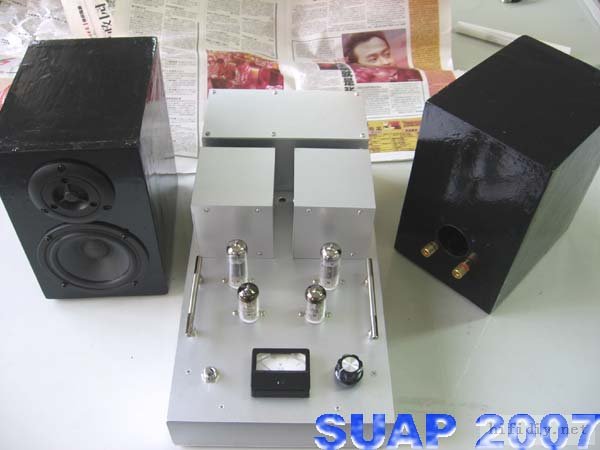

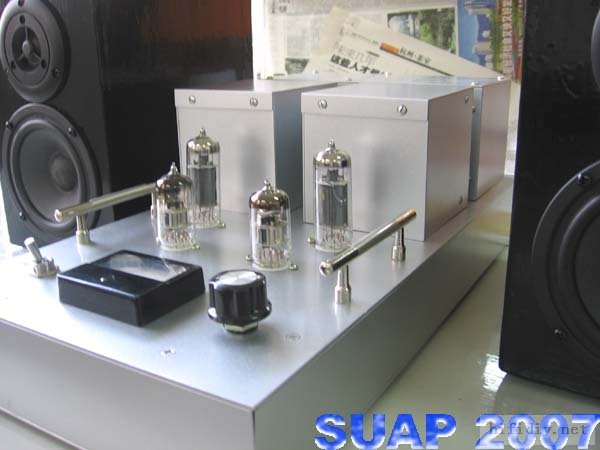

10、看起来“表面工作”做的还行吧！接下来就等待装内部电路了 七、预设的图谢谢指正，至少可以小走歪路哈！
1、更新的电路图。扼流圈与电阻只能通过测量来确定，也可以改成CLC型。牛次级也留了地线，图中并没有画出。
2、接输入地大致方案。
3、画出的PCB图。已经做好。只是继电器引脚连接有个缺陷，两个孔有些偏，能用。软启动网友说是有软启动电阻的，不必象图中那么烦！ 七、布线(I)布线是一件头疼的事，应有更多的时间来考虑来完成。部分布线与组装机箱是同时进行的，装得东西多了，线也多……且看图如下：
1、装进东西后线出现了。电源开关线，UV表指示、照明线，这几根困成一困。
2、线条逐渐多起来。输出牛线，高压线从中间室两边分走前、后两室，牛输出线大致从中间室的中间出来，连接后（抽取UV指示）从侧边绕至后面输出。
3、线条还是线条！电源输入、输出，扼流圈引线。有点乱了。
4、灯丝引线用漆包线加长、绞合，通电测试。6.5V与6.7V，前者用于前级。后者用于后级。连接100欧电位器后下降0.1V左右。连接灯丝后电压还会下降一些，基本会降到6V左右（次级有0.5欧内阻或再串个0.47欧电阻把灯丝电压调到6V）。
5、电源部分布线开工。隔离板打孔定位，准备把交流强电线做成“三明治”。
6、这块板放上去刚好。左起依次：扼流圈、电源软启动、12V辅助电源、230V高压。
7、隔离板上架的才是要做的电源滤波板。已调好大小，实际上这两块板是用一板长板对开得到的。
8、放进去试试，高度刚好，电容引脚焊接后还能下降一点点。
9、拆下隔离板，边角上焊一条接地线。浸一层漆，主要是保护铜皮久不变色，可能还能防止一些小短路。

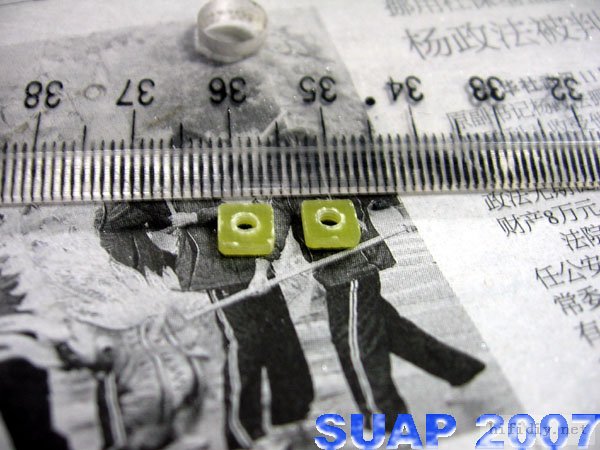

10、（过了两天）一个圆垫剪成四块，分居四角。
11、这个板的固定想了好久……突然，如图所示，开心啊！ 接下来应是热转印滤波PCB板，改天再发了 八、制作线路板、高压开始工作先说说我业余制作线路板的方法的改变吧！刚开始时，用钢锯在捡到的旧板上挖两道口放上集成块板就算完成了，孔也不用打，原先铜皮全去掉，有多少孔就用多少孔，搭捞就是胜利！心得就是先挖透一点，然后用细长尖齿锯，逐渐扩开、挖长，30脚的LAG665还真连起来工作了。现在知道那时做的也叫“搭架”，看来我很早就发烧了？！这个板子我一直收着，看着心里就激动——终究是没有困难创造困难上了！后来用壁纸刀刻，大多是一天内完工的小板子，上午在板上画已设计好的图，下午刻好，晚上钻孔——使用人家用断了的小钻，用油石磨好，110度角，焊在钟表起子柄上，焊是焊不上的，就是拿锡堆起，竖直就行，好用。心得就是手太酸，于是省钱搞电钻；现在用作铝打孔定位，觉得还行，拧螺丝一样的！还有刀刻好象难度挺大的，一直练了好长时间，体会到要刻直线，壁纸刀要斜才行，刀伸出稍长，有点软，带弹性才好使，这时刻板就象写字一样容易！最后来上网学了热转印，研究了一下热转机与普通的塑封机的关系，其实温控达200度的机子两者差别不大，唯一的区别是热转印机内有定时电路，使板子的移动速度变慢，等于有效加热时间长，所以使用塑封机时，应多次压板，一出来就立即放到进口，以进行下一次，越快越好，以免热量散失，同样可以完成转印，我用塑封机转印时，一般要压上几十次！热转印不管用那种方法，肯定会有碳粉脱落的，用油性记号笔（FeCL3腐蚀）涂涂就OK了，若用HCL+H2O2来腐蚀的话我只用过指甲油涂，最好带颜色的来涂，这样看得清。这两种腐蚀方法比较起来，后者速度要快得多！FeCL3浓度不是太低，常温下要6、7个小时，而HCL+H2O2（浓HCL稀释一倍，18%左右）我试验最快的速度是40~50分钟就完成。综合热转印的特点，在板上直接用油性笔画图，FeCL3腐蚀，一样搞定。以上是我的体会，详细过程网上都有，权当参考。说的有点远了，下面请继续看图片报道啦！
1、刀刻一小不点板子，抽取音频信号，半波整流(图上有错，漏两个二极管，若只对这个电路只要把电路中的电解电容去掉就行)。UV表内阻与扬声器阻抗比为5K:8,应该对音质有损，但牛输出没有反馈，所以破坏应不明显。还有一种改法，串300K电阻成300V电压表，测+B更实用些！之所以做成前面这一种，发现要是做成“无损”指示还是要用电路才行——不知道有没有高手指点哈？这里，前一种若不行就改成300V电压指示。
2、这个小板也是精心打造——虽然用了不怎样的元器件。
3、热转印的板，已用油性笔涂了涂。
4、FECL3腐蚀，过了6小时左右，还是不时的在边上搅啊搅才出来的（当初应该用热水）。
5、焊好。左边上的软启动电阻，用了4个301欧并联，用数字表选出来。想不通开始怎么会焊成串联，后来改过来。图上是错了的。坚着的电阻也拆了。唉！边做边改中……
6、反面看看还行吧？
7、25W白炽灯点亮！开始接成LCRCRC滤波时，+B电压180V，电感易出声，很可能是因为峰值电流， 可以用细长螺丝刀带有绝处靠在耳朵上，另一端碰要听的变压器，那个有声测得很准；改成CLCRC时，CLCRC值分别是220U、扼流圈直流电阻88欧、270U、150欧、270U，+B电压250V。25W灯泡正常工作，电阻值约2K，这时250V，电流约120~130mA，按图纸设计的总电流为114mA，基本合乎要求。
8、电源滤波板反面的照片。那个小板嵌在中间里面。过几天再测测+B，以保证稳定可用，电源如果可靠工作，其他就不是难事了。 做到那儿发那儿也算是直播吧！哈哈……漏洞多多，有些网友可能也看到，至少有好几处了，实际做的电路与前面图上画的并不全一样，电路以后补上吧！如果对大家DIY有所参考，已经很开心啦！现在做到这份上，对我自己而言多少也有点纪念意义了！忙于DIY，其他的耽搁了，要补回来…… 又焊一天，终于好了，棚没搭成，架还是有的 ，标准接法。体会是：搭焊锡太费啊！
1、底面全视。继电器上的绝缘纸挡一下电阻的引脚。
2、竖看
3、横看 看完感觉怎样？象四只龙虾？！什么意思嘛？——你说我养了四只龙虾？ 哈哈……台州又快到吃龙虾的季节了，兄弟们来了可别错过哈！
4、修改过的电路图。 6N11的0.1U忘记焊了……就算了。 过几天再去开机，会不会冒烟，回头后再来向大家报告 十、共享结果昨天下午出门想去找那个****管的,他说过管子不能用还给他，其实我相信管子是能用的，只是6N11的管子上部黑了，结果那个老板不在，店关门。郁闷！回来翻黄历，你猜写的什么？马道一祖，初九已丑，火轸收，人仓益后，宜事概不刊！难怪白跑一趟。再看黄历，4月26日，云神诞，初十庚寅，木角开，生气阳德，宜嫁娶安床出行开市会友立券交易纳才成除服枢。看来今天日子还行，黑管就黑管，趁着好天气，试了再说。呵呵……结果没有冒烟，能工作啦！ 测+B电压254V，灯丝电压6N11是6.0V-6.1V,6P1是6.1-6.2V,6N11阴极电压2.4V-2.5V,6P1阴极电压12.4V、13.1V。两个6P1的阴极电压差别有点大，可能是因为牛造成的，绕牛时，两个牛绕法不一样，一个密绕，一个乱绕，牛直流电阻分别为362欧，375欧,并且两个牛的间隙也不一样，其中有一个宽一点，可能是浸漆时挂着烘干时，移位造成的，牛性能不一样可能是大多数机子左右声道不一致的原因——我猜的——呵呵……既然是制作笔记，那么不管做的有多差也都要上图片啦！
#p#分页标题#e#

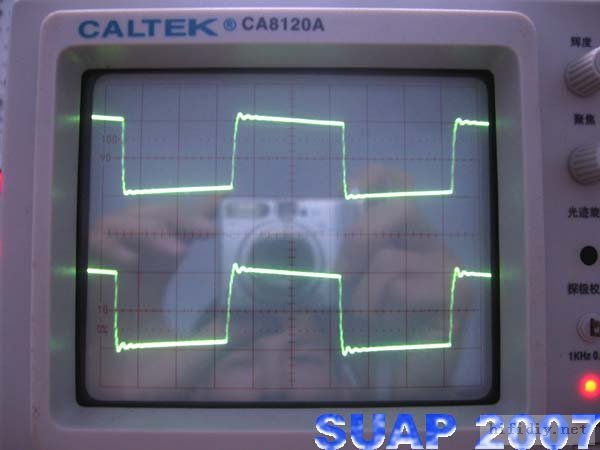

1、用示波器看波形。信号源只用了示波器的1KHz。两个声道放大倍数不一致，我把放大管都对换过的,应来自牛的差别，可惜我忘了在牛上做记号了，应该是间隙大的，效率低。在输入端用电阻衰减的方式调成左右平衡。
2、老板卖给我黑管还那么贵！应该是个黑老板。试机发热超过想象，感谢前面42楼网友的提醒,特意注意这个问题,焊机时就把阻容元件架在半空中^-^

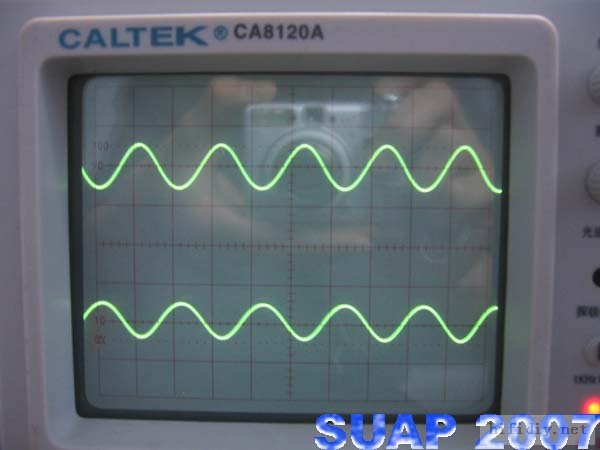

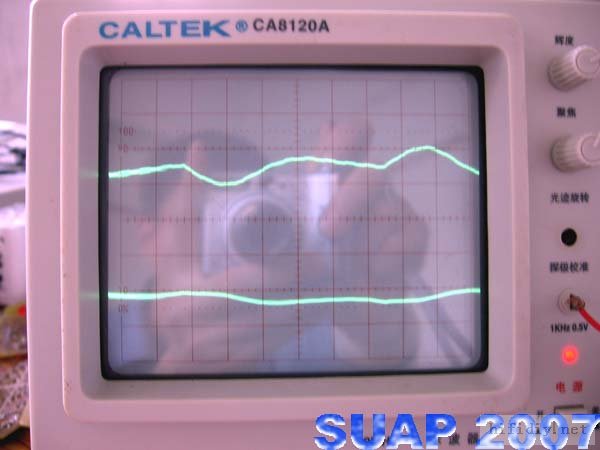

3、传说中的交流声同样存在。灯丝电位器置于中间。测到的波形。20mV/格。把耳朵帖到扬声器上才听到熟悉的交流声，可能我的耳朵背吧? 另一个声道此时基本上看不出来，可能是牛的问题。效率差连交流声也看不出来，只能这样解释了。

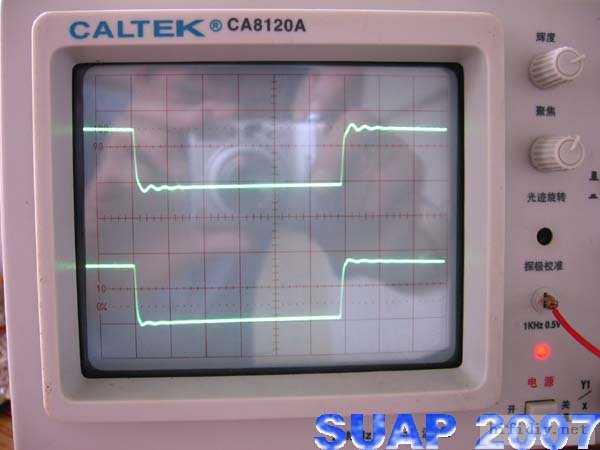

4、短中选长，我只能喜欢这个波形了。1V/格、1KHz。方波上下线不平衡的原因是因为中间的耦合电容0.22U小了，或者6P1的33K小了。前面的波浪该是胆机的“振铃”了吧！ 基本上是完工了，除了调试，就差后盖。不过调试也没想到什么好法子！先打算印个电路图放在里面，便于以后开盖检查！说实话我还没听过胆声，只少到目前为止，看波形一个声道的声音应该能够过关。 如果打算做第二个胆机，一定要把这个拆了——看看牛啊！ 至少存在三个缺点： 1、电位器不好——不动它就是了! 2、高压延时问题并没有完全解决，这里只能用双重延迟来解决。一个是为了灯丝，一个是为了高压。当然，胆整流的话可以解决高压的延迟。 3、有只牛胃口很不好——致命的，吃不下饭也就意味着这只牛要完^-^——输出的方波用扬声器听是听不出区别的，等到受不了的时候，再来治牛吧！ 以下想法有待证明：这种把电源与放大电路分开的方式,是基于这样的一个假设，电源就是电源，只要提供稳定的能量，不带入其他成分的东东，就是好电源！放大就是放大，能好好放大就OK！两者各司其职,就是一个好功放！所以在这个机机中分好几个空间，各处其室……有没有各司其职就只有上帝知道。 然而在我的想象中，高压，交流，强电，弱电的布线象蛛网一样，理论上相互干扰应是乱七八八糟的…… 音质听起来如何就不说了，可能把垃圾做成了极品垃圾！！注：吹牛不付钱的。其实声音怎样也说不上来，因为没有比较对象。更多测试，有机会再进行。完整的电路图，肯定有的，反正自己也要打印一份，放在机子里面，以便以后核 找到交流声的来源：电源变压器，我是用一块软铁板挡在变压器与输出牛之间时交流声明显变小,正用软铁将变压器包扎，包扎后,交流声大大下降,这种开心之味大家肯定尝过!又是五一,可惜相机被LP拿走了,照片出不了。 我的交流声现象是一开机就有,放大电路不工作也有,是电源牛与输出牛太近所致,这也很好解释了一个声道有一个声道没有交流声,因为一个声道距离远一些……正在将几个不足之处逐一解决之中，完成后再发……谢谢各位关注! 11、减少交流声
1、在电源变压器外面包上软铁，图中是横向，实际做的时候又加了一个纵向的。交流声从原先的V pp峰值电压20mV降至10mV，这个10mV峰值电压计算成有效值约3.6mV。
2、增加了一个延时，使主电源电压开通延时约13S，灯丝充分加热后才接通。不用担心开通冲击的问题，实际开机中没有出现开机冲击声,因为继电器并联一个560K电阻后串入电路图中的150欧处（见下电路图），560K开机时用于慢充电\关机时泄放C7、C5电容储能；理论上继电器接通时最大电流约为324V/150欧=2.16A，小于继电器10A额定电流，断开时电感储能被C5吸收，以120mA电流计算表明当C5由250V上升到320V时的对应电感量可以达到700H以上，看来+B电源中各元件能够正常工作。

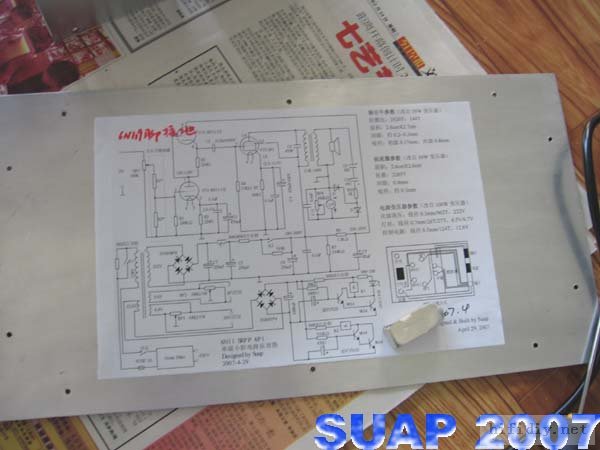

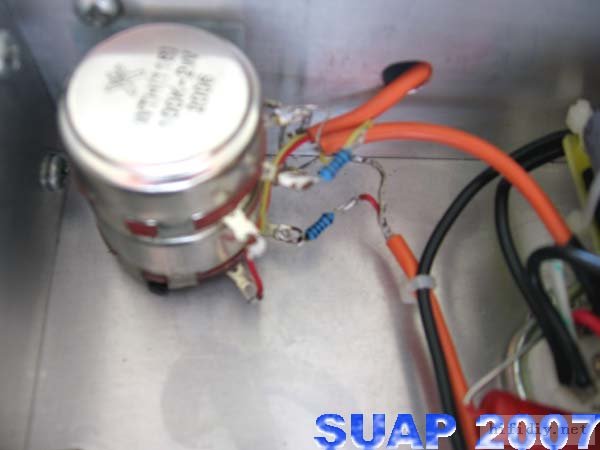

3、电路图。完整的电路，当电网电压232V时+B260V，减去直流压降阴极12V及输出牛直流压降16V，6P1仍是安全的。电路中的延时方式，只要有个大概的时间不需要精确，但要求电路工作稳定，所以前面的继电器串联的5 只300欧电阻就很有必要了，这个电阻使继电器工作于饿电流状态，避免继电器过热，使继电器寿命延长！在设置继电器电流时基本是到了临界值，也就是电流最小一点的话，就可能不能吸合了，如开始调试时K1平着放，正常吸合，倒着放就不能吸合了，是因为重力的影响。后来改成图上画的5个电阻就OK了！ 使用双9014使定时范围宽一些，通用性强，图中K1计算定时3.4S，实测3.7秒。K2定时实测约13S。小结： 1、机箱布局有缺点，一个牛离变压器太近，使交流声再往下减的可能性不大，除非用更多的屏蔽，只要把受干扰的牛移到前面来，总布局改成不对称就行了。 2、这次使用高导电率屏蔽材料，并没有验证其是否真的磁屏蔽有效，没有对比试验。取其外表而已。 3、做单端机子，减小交流声的一种有效方法就是使各牛远离，也就是网上经常能看到那种布局方式，使牛离电源最远——可惜刚开始时并不知道——远离时不用屏蔽也行，罩用来装饰，所以大家在网上可以看到各种各样的罩，人家那种机子可能已不需要屏蔽。 4、布线应采用分层方式，亦可在层与层之间加入敷铜板隔离，即前面所说的“三明治”，机子布线分交流贴面板、+B架中空，高压悬空且电源分离，对减小交流声有利。此次布线还算成功。 5、平衡电位器在这里作用不大，调过没有反应，可能灯丝只要接地即可，也可能电源远离放大区，中间有两道隔板使交流的干扰大为减弱。 6、用手机测试抗干扰，当音量关至最小时，扬声器中听不到声音，音量打开时就有了，不能区分是来自音源还是来自后级，全铝结构方式，抗无线干扰应是有的！ 7、更换电位器后查出出故障非电位器的原因，在电位器一声道与6N11输入串一个1K电阻后解决这声道音量关死自激问题，不知道什么原因，猜是地线环路或者是牛内部输出一组接反(这只牛已死！)。 8、更换6P1，换到一对年月相同的，6N11暂时没有。 9、同一包电阻，如300欧用数字表量一下，可以选出更精确的配对阻值。在不影响音质时用串\并联方式，一是减少购买电阻种类，二是串\并联后总功率增大。#p#分页标题#e# 10、6P1+B不需要套管，使用套管一是练习，二是便宜。全机套管用了二元钱不到。用套管后因体积大了一倍，布线难度增加好象不止一倍^-^，但绝缘性能变好，手摸机壳没有那种“带电的感觉”！ 11、拆开牛时发现密绕的工整，那是一种心痛的感觉！同时也看到漆是无孔不入的——内部都快一个月了还没有干透！这难道不成了“油浸电容”？……第一头牛就这样死了！？重新绕一头牛，决定用乱绕方式，估计一个上午就能绕完。 唉！什么收成也没有？倒是问题一大堆，悲哀……唯一收成可能也就是这些问题了，自我安慰吧！ 但我想信能够以“垃圾元件”制造出普通机子，长假后再来搞过……绝不半途退出 十二、仔细改进这两天把牛也重绕了，思来想去，是在测UV表时出了错！9V电池加在牛次级测UV表跳动情况，结果这只牛完了，另一只用万用表X1档测，没有损坏。这次制作最大的错误莫过于自己把牛弄死，最强的决定那就是重绕牛——解决了大问题。 下面请看图。

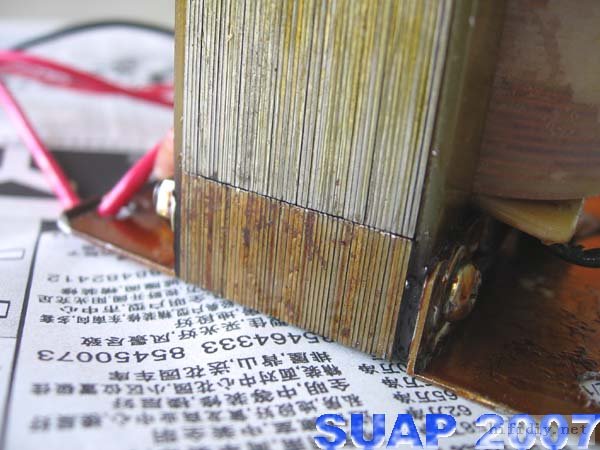

1、前面没有发牛间隙图片，现补上，间隙我是用台虎钳“夹”出来的。
2、已不需电阻衰减网络，各串1K电阻，换牛后自激也走了。串联1K电阻到底有什么用？谁能解一下？我觉得有用但说不上来。如果没有用，那就相当于在输入回路串入1K电阻，对输入损耗有，但不大，结果这1K电阻留下来了。
3、用大张绝缘纸挡住与底板的可能漏电情况。右侧白色电阻0.47串接于强电回路后接输入地。
4、电路图、牛参数、接地方式图一张，贴在底板。封装。以后杳看方便些 十三、完结篇请网友允许我把这些内容跟前面分开发，以示我的开心！ UV表会跳了，可以突然一下跳到顶！在6.8欧电阻上实测电压放大倍数6.4倍，适用于CD类信号放大。用MP3时声音略小。
1、实测交流声及噪声。每格10mV。
2、输入0.5Vpp方波，输出每格2V波形图。6P1的33K原先是三个100K并联，剪断一个（并联还有这好处），变成50K，图上看好象有效果。  3、正面。

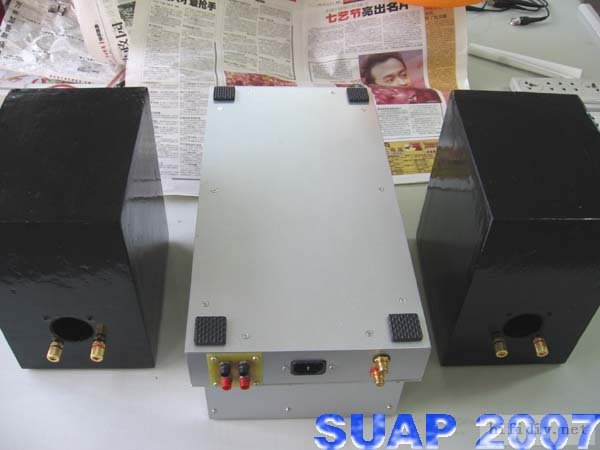

4、反面。
5、特写。 写在最后 这是我第一部胆机，选6P1“开刀”，做什么在网上发什么，有违传统“内敛”的风格！现在心中想想真是“胆大包天”  ，幸有网友支持，结果也真做成了，这算是对网友最好的答复吧！其实在我心中刚开始的时候有一个想法，成功也好，失败也好，就那么"勇敢"一回吧！终于做好了，想有“胆”说爱你还真不容易。 现在边听边发，算是“煲机”了，可能网友关心，声音如何到底是好是坏？关于声音，说两点供参考：1、低音超过我想象——用的是这个箱http://bbs.chinadz.com/dispbbs.a ... replyID=&skin=1。 2、不那么懂波形图，但在目前看来这是网上能让网友也“看”到声音好坏一种手段。发波形图也是这个意思。 近两个月的spare-time-hard-working，今年的任务完成了；如果一年做一个，这样算下去，也是不得了的事，您说对不对呢？ 图片经过亮度、大小、贴上标签处理，没有经过其它更改。#p#分页标题#e# 最后感谢各位网友支持及不知名前辈发在网上的经验、心得——说实话开工前看了好些资料。 祝各位烧友每天都开心！ 十四、波形图谢谢意外兄弟顶帖！这么强的帖，你顶对了 ！另：我的工具加起来也值不了几个钱，示波器是借来的；其他最值钱的就是小台钻了，热转印也是上外面的打印机，关键是如何说服人家帮你打第一张！输出接6.8欧负载，考虑到UV表的影响（1K+5U电容与6.8欧并联）负载偏容性。以下图中，每格2V。
1、100Hz方波

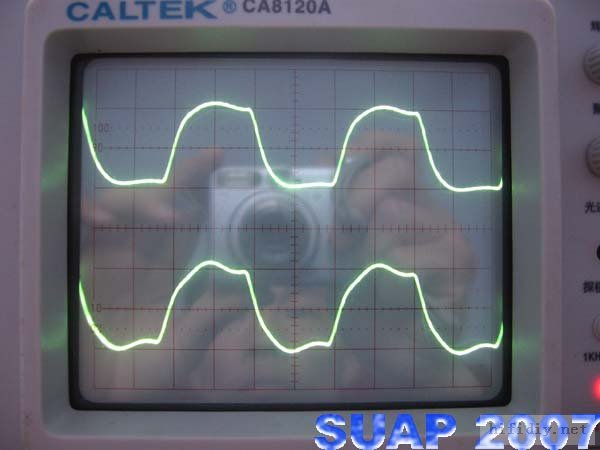

2、1KHz方波。波浪部分：波浪多的牛直流内阻375欧，小的405欧；牛直流内阻大小，影响波浪形的多少吧!
3、10KHz方波
4、100Hz三角波.一声道倒相。

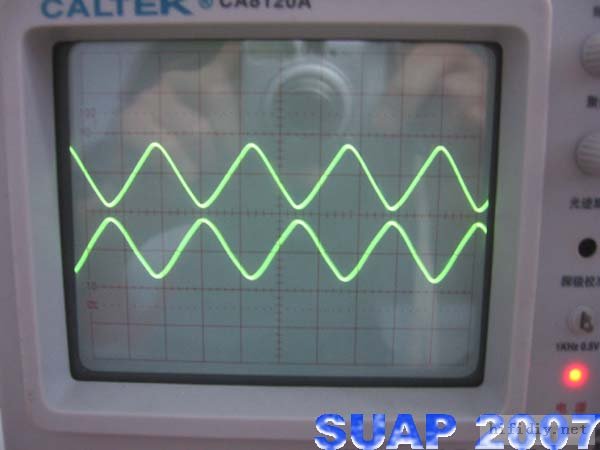

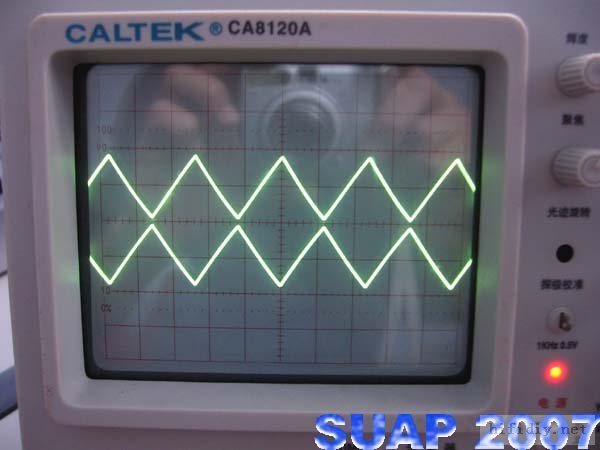

5、1KHz三角波

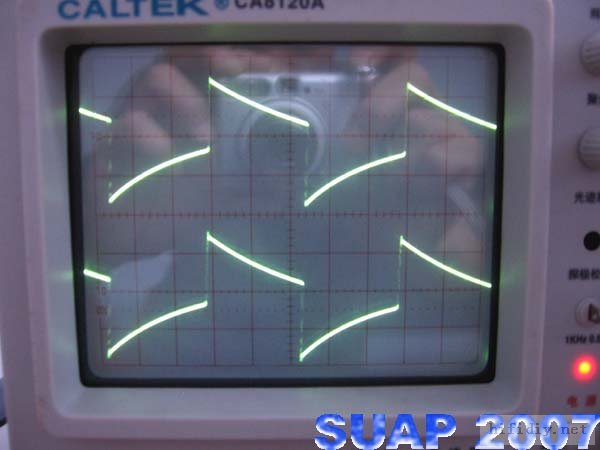

6、10KHz三角波。三角波说明两声道相位一致性，是声音清晰的一个重要因素。尖角好象也有名堂，可我不知道。

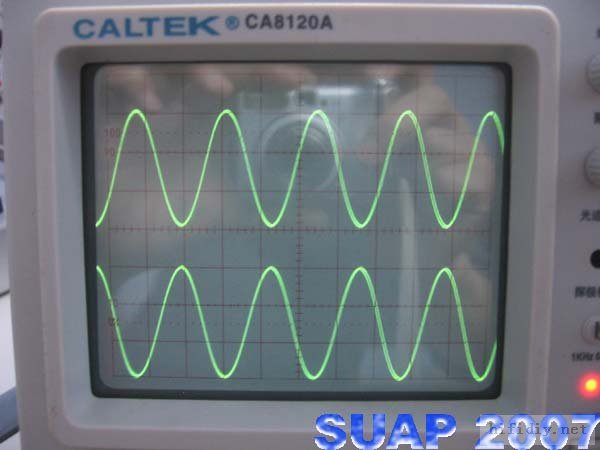

7、1KHz正弦波

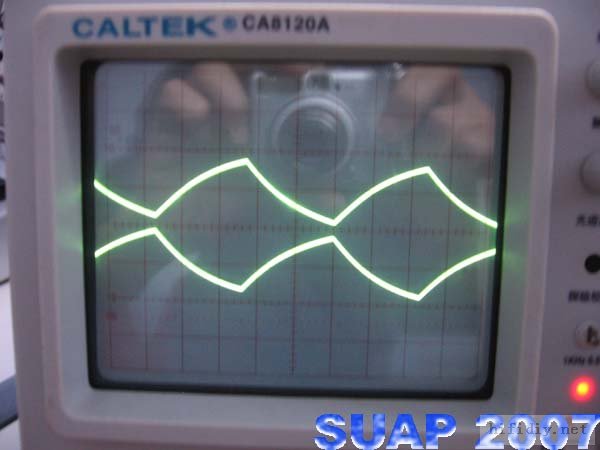

8、28KHZ正弦波，对比1KHz，幅度明显下降。

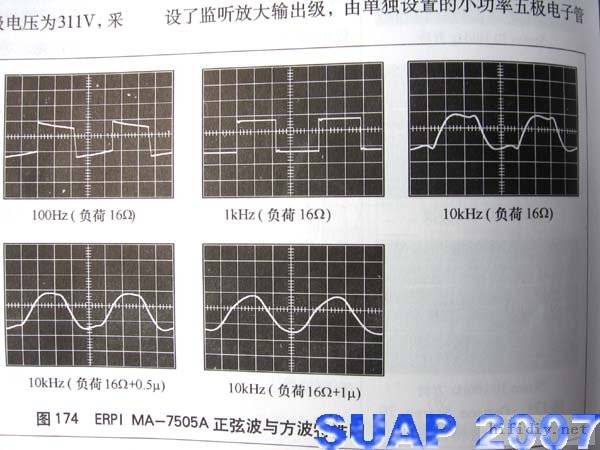

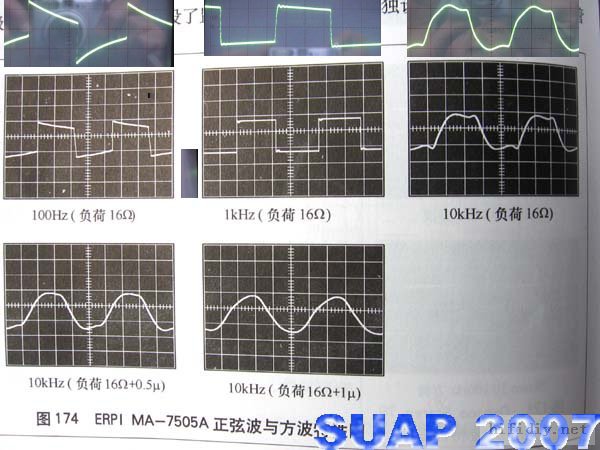

9、上图为《电子管名机赏析》中记录的西电设立的ERPI电子研究生产工厂出品的MA—7505A(6SJ7+6L6G推挽+NFB)波形图，该机器得到美国无线公司（RCA）的认可。
10、对比看明显些。100Hz低频不如，1KHz中频不如，10KHz高频半斤对八两，可是两者都畸变了。 特点：手工“产品”。 优点：成本“低廉”。 缺点：一只牛蹲错了牛栏，以致于其中一个声道有的交流声达3.6mV，不过，我绝对听不见（你要是听见了也要说听不见） 评价：垃圾打造的“国产精品”（砖头横飞）！哈哈……经查证实属“三无产品”，消费者勿信！？ 十五、听后调整。示波器的使用问题，J版可能没看到，也可能问题本身就没什么意义！我还问过生活中的其他人，他们都说不知道，是不是我钻到牛角里面去了？不过我已找到一本书，看上去还行，但书上仍旧没有所问的问题的答案，有空我抄出书上音频测量部分与网友参考参考。当当网上的那本图解示波器什么的书基本上是不好使的。 无聊的游戏: 1、趁家中暂无人，这星斯以来每天连续开机5小时以上（17：30~22：30），手摸整机都温暖。断开前级用手机测试抗干扰，机子相距30~40cm远，就无干扰声了，20cm以内干扰明显，估计电子管的抗干扰能力要强些！接上音源边听音乐边打电话是没有相互干扰的。#p#分页标题#e# 2、下午打开后盖，重测各点电压，灯丝仍是6.0V与6.1V，6N11电压在2.4~2.5V之间，6P1的差别较大12.2V与12.8V，两管原先就有0.5V的差距，这个值是跟管子的，应是管子的离散性，对最大输出功率有所影响。用13.5V除以300欧为45mA，所以即使在电压高峰值使用，6P1也是安全的。呵呵……这样可以想听就听呗！ 3、测量结果基本上与前面的数据保持一致，于是去掉了C1及边上的0.1UF。测放大倍数时我用的是不规范方法，输出接6.8欧负载(我用的箱子是6欧)，输入示波器0.5Vpp方波，音量调到最大，看输出电压4.2Vpp，(前面的测量计算中我可能多除了个2，那么原先测的那个6.3倍可能为12.6倍)。去掉C1前后，我作过对比，波形辐值明显下降；接音源听，音量到最大时失真不再明显！UV表仍可到最大，以前要是音量开到底就要撞针了，此时失真较明显。这样，从输入电压到最终输出电压增益约18.5dB；功率增益则不知道。 4、本来两声道音量控制是100K电位器，在放大倍数高的一个串上10K电阻，变成110K与100K，这样两声道平衡度在整个音量控制围内接近一样，用示波器看两个声道最大峰值压差在0.2V以内，这个差异可能是由碳膜电位器的两声道分压不一致引起的，串电阻能起校正作用。不用两个电位器，是因为每次调音量两个电位器是个不小的工作量。一个电位器有利于懒人使用！ 5、平衡电位器。前面说过调平衡电位器听觉效果不大，实际上用示波器测得出来，5mV/DIV，显示一个波形，整屏，调节6N11的平衡电位器，可以看出波形的某个位置上有毛刺，我做的毛刺现象是调节电位器时，一声道变大，一声道变小，然后又都变大， 但这个小毛刺是在相同中时刻出现的，可以把一个调到没有时，但另一个就比较大了，我取了两个都有，但两个都最小，从波形看来这个峰值约在1mV左右。通道噪声及交流声还是跟以前一样峰值5mV与10mV左右(变压器初次之间忘了加隔离层)。下次要为每个前级管加一个电位器，这样两个都能调到最佳。 6、合并机在同一板上摆位搞来搞去还是这个，灯丝交流供电，有信心的将交流等杂声控制在峰峰值5mV以内，下次再装单端打算用这个图。
7、 想过用胆管整流的，但是改装的变压器空间不够，容不下两绕组，只好放弃电子管整流。在后面再加一个电子管“流流过”,对延迟是有好处的。硬挤不如退而求其次。 以上是这次“笔记”的全部内容，尽管这个制作对我是个人来说有受益，但也是特例，网友们应从自己的特点出发，找到自己的DIY乐趣！并祝网友们DIY快乐！！ (责任编辑：admin) |
