图上变压器是绕好后，实测的数据，次级分别是905T,26T,26T,54T,3.8T/V。原线圈没有拆。 改天再发，只做到里了 这几天上不了网！实在遗憾。依次回楼上们话： 1、小鱼儿NN：输出牛舌宽和叠厚都在2.6~2.7cm之间。扼流圈约2.2cmX2.7cm，2265匝。 2、BBB：2、9脚B点是三极管接法，帘栅极与屏极深度负反馈减小内阻，提高频响，效率下降；2、9脚接A点即标准接法。 3、ningmin:我是浙江台州的，好不容易找到一处卖“灯泡的”，他说6P1、10元一个，6N11用的人太多，要25元一个，我想想也是，况且还送我管座，现在知道，一般管座都会给的。 整机的电路还在考虑中…… 1、软启是放在初级可能更好，这样灯丝电压开始低于标准电压，可能会避免开机“闪亮”。 2、可以去掉C*的47U，（我用所见即所得模式，刚才光标不动了，不能输入，发表后编辑就不用重打了，我的电脑没有死机，是不是有BUG？）可以减小峰值电压冲击。 3、电路中250V电压对6N11来说已接近极限，265V也超过6P1的最大屏压。打算要把主电源的电压下降至250V，6N11调至240V，原先电路用电子管全波整流，次级要230V，但改用二极管整流效率要高了肯定会超，具体要电源测试时才能确定， 始终觉得自己做东东，不能心急，千万不能！即使备料一年，做它几月半年的，想想，这东东可能要伴你余生！总之是划得来的，况且又没有什么期限？能拖长一点时间，可能幻想也能持久一些，也可能使你足不出户少花点钱。而且可能帮你学到如何做好记录，以后做更大的DIY就不用怕了！  二、牛罩制作过程。没有找到合适的牛罩只能自己玩自己了。用导电金属做屏蔽，所用的材料中不能有磁石能够吸的任何东西，即使是一颗螺钉，就象是一个容器的的一个小孔，漏了。找了好多螺丝，看上去很象铝的，可是不行，包括看上象铝的铆钉，最后只能用象是铜之类的螺钉，破坏了整体银白的颜色。 用铝合金(9cm宽)制作牛罩图解。

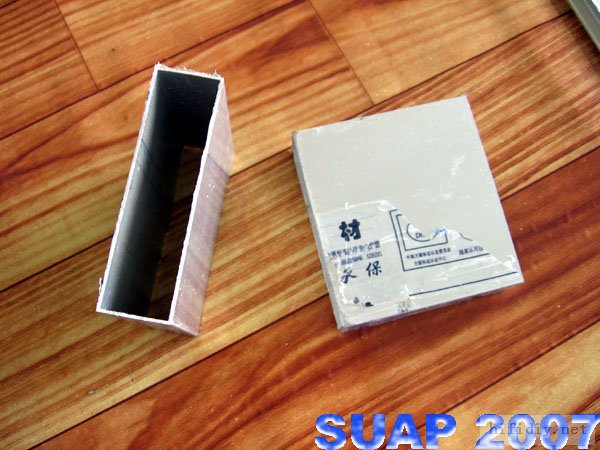

1、做两个牛罩要栽5块9cm宽，8cm长的铝合金。找到铝合金店，老板就帮你搞定了。

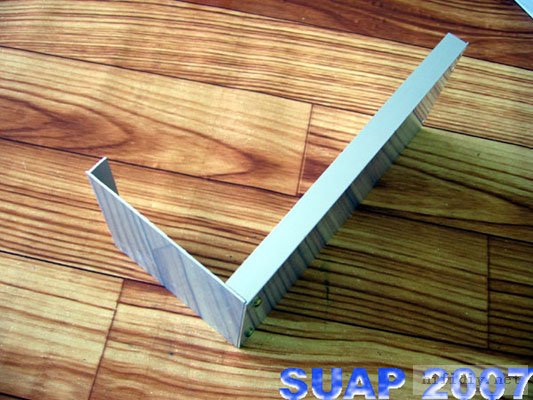

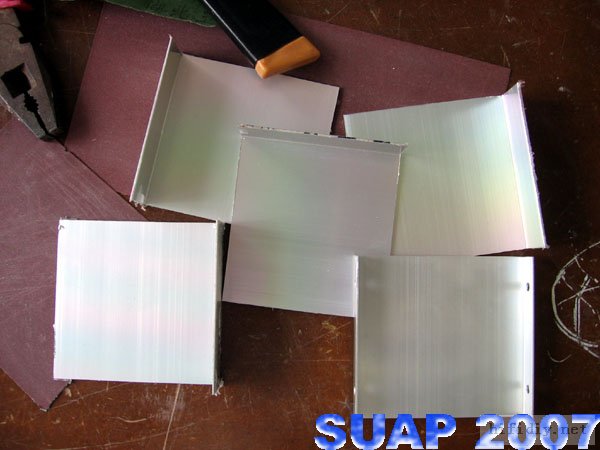

2、接下来只能自己做了。其中1块对半锯开成U型，只能用钢锯了，另外4块栽成L型8个。

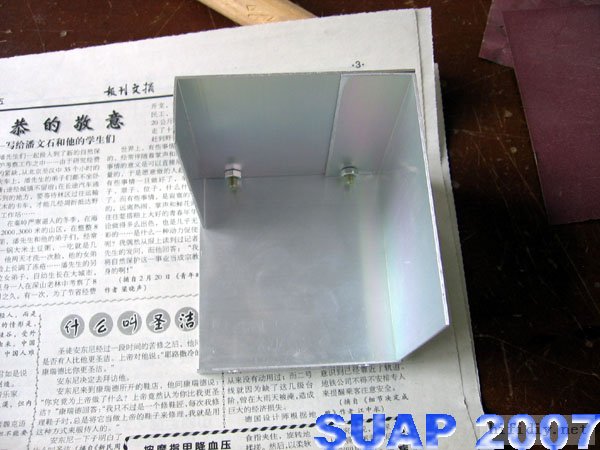

3、从顶盖开始，一块接一块装上，锯掉多余部分，用锉刀和砂纸修平。这时的工作量就看栽剪时的精确度了，栽剪时稍留大一些是必要的，小了就没用了。太大也不好，很累哦！孔要打一个装一个，并且是一层钻好孔，装上对好、定位，钻另一层的孔。想想也只能这样。  4、完成一个。图中的材料用磁石试了试，好象都没有反应。上图中L形与侧面重叠，只有顶盖留下两道缝（另外两道被U型盖封住了）,可以用一段角铝补上 三、电源罩制作。 进程好慢，可能要好长时间。 连结方式如下几图:
1、细看边角交接处。

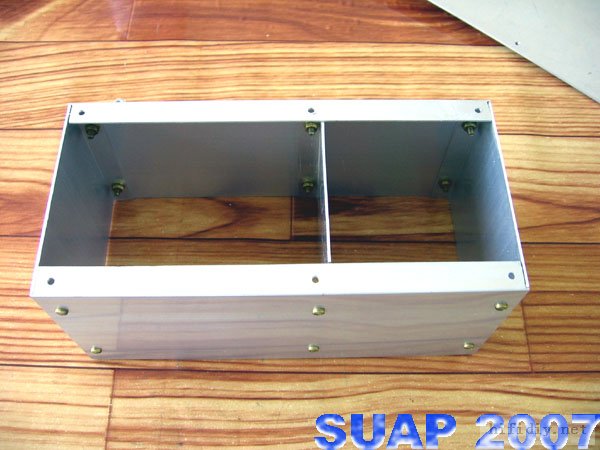

2、中间电源与扼流圈分隔开。上图中的的六个螺孔要用小一号，安装顶盖时，直接攻丝。  3、底视（顶板最后装）。 四、表头改造中……二手表头用如下过程改成“独一无二”了！^_^

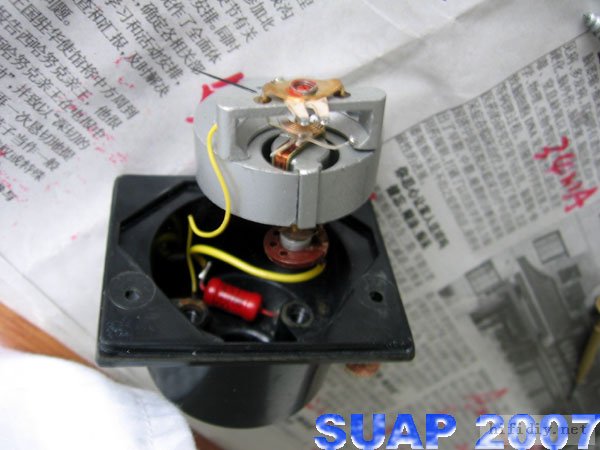

1、全部打开。红色电阻值29.8K，30V量程，1K/V，只能算个表针会动的东东。

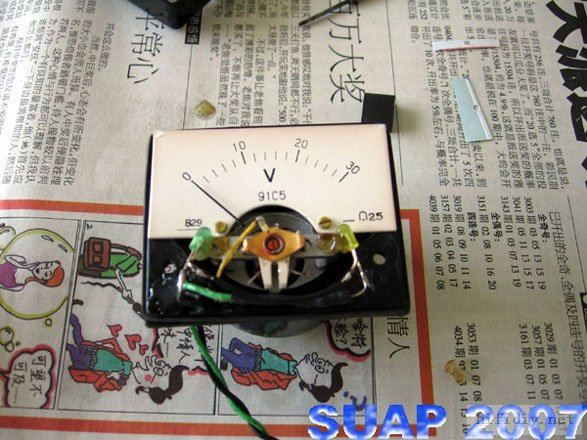

2、换上5K电阻，装了两个LED，用于表头照明赚软启动指示。

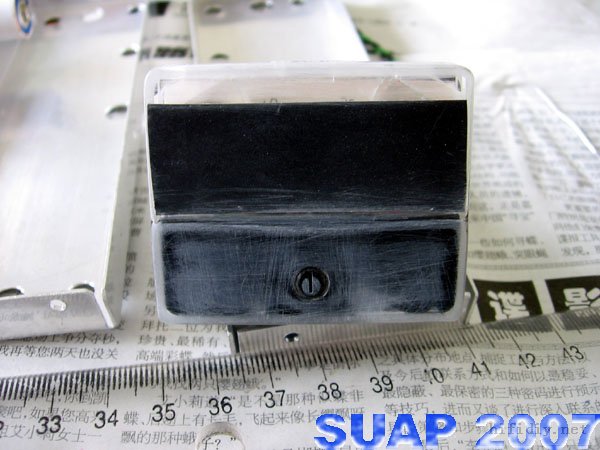

3、用缘绝胶带帖信一部分，打磨。 |
