开始制作自己的6h9c+6v6+300B单端胆机(2)

时间:2012-10-20 16:24来源:hifidiy.net论坛 作者:春兰 点击:
煲机半粒钟再接上糸统中试音。 几个月备料、绕牛牛、做机箱,焊机,调试,jj终于出声了。 听了几首熟悉的歌曲,比我期望要好,人声是几台后级中最好的,饱满甜美,低频力度強劲,比起FU-7推挽机低频溥了少许,但亦
开始制作自己的6h9c+6v6+300B单端胆机开始制作自己的6h9c+6v6+300B单端胆机
煲机半粒钟再接上糸统中试音。

开始制作自己的6h9c+6v6+300B单端胆机

几个月备料、绕牛牛、做机箱,焊机,调试,jj终于出声了。
听了几首熟悉的歌曲,比我期望要好,人声是几台后级中最好的,饱满甜美,低频力度強劲,比起FU-7推挽机低频溥了少许,但亦十分滿意。
连续听3小时,整机发热正常,没有过热现象。大功告成!!!

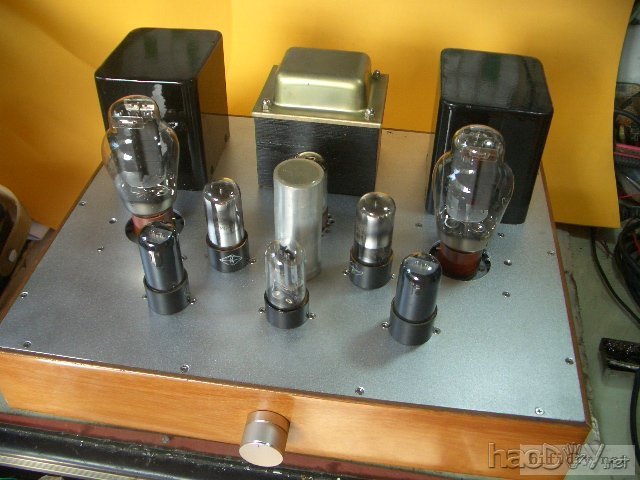

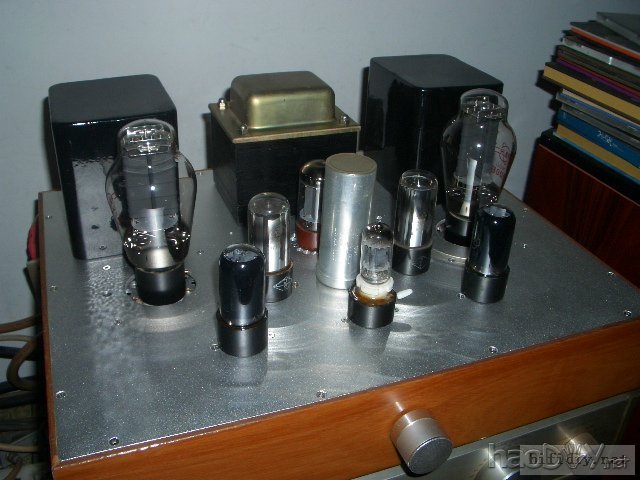

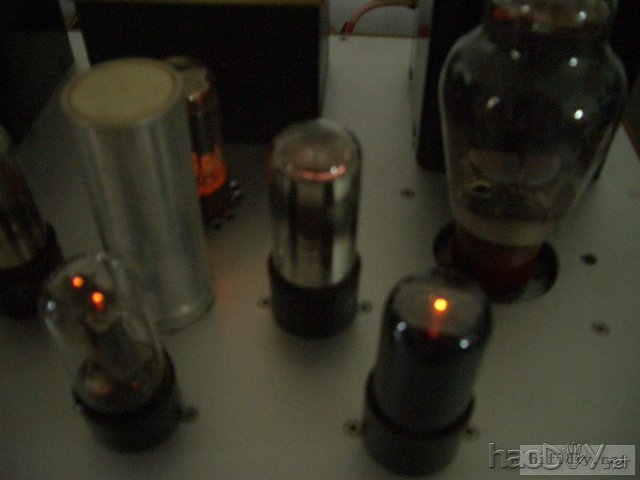

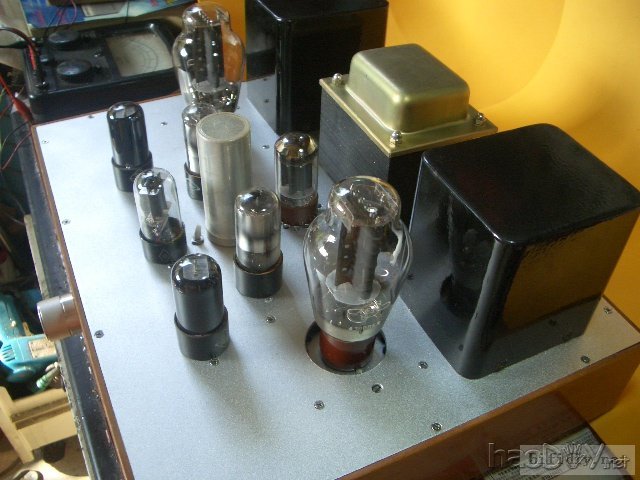

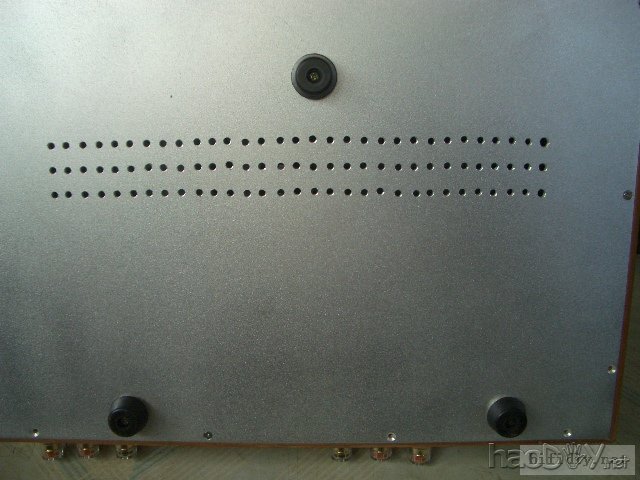

上几张JJ的照片:

 开始制作自己的6h9c+6v6+300B单端胆机



开始制作自己的6h9c+6v6+300B单端胆机



开始制作自己的6h9c+6v6+300B单端胆机



开始制作自己的6h9c+6v6+300B单端胆机

在装机时畄了一个转换开关,转换输入管屏阻,以适应换用管的要求,输入管换各种型号试听,12AX7、12AT7、6H8C、12AU7等,试听结果输入菅用12AX7最好,较全面,6H9C次之。

开始制作自己的6h9c+6v6+300B单端胆机

机机的声音不错,但是看着正面是平面,只有一旋扭,太单调,大素了不养眼,想起半年前在沥北8米买的一对电平表,决定把它装在正面板旋扭两侧,要开这两方孔可能要一天时间,做好再上照片大家看看。

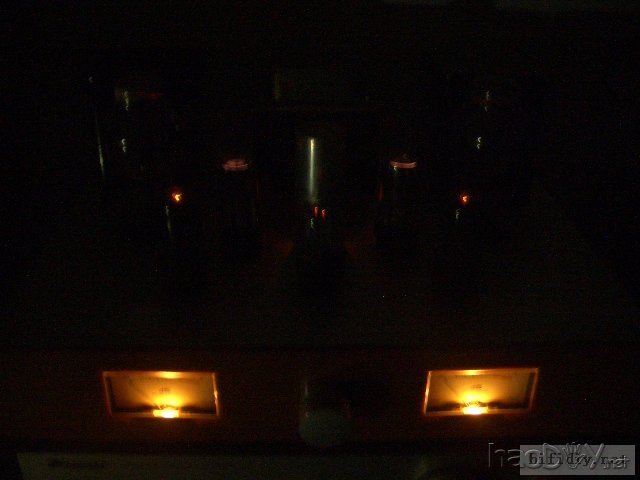

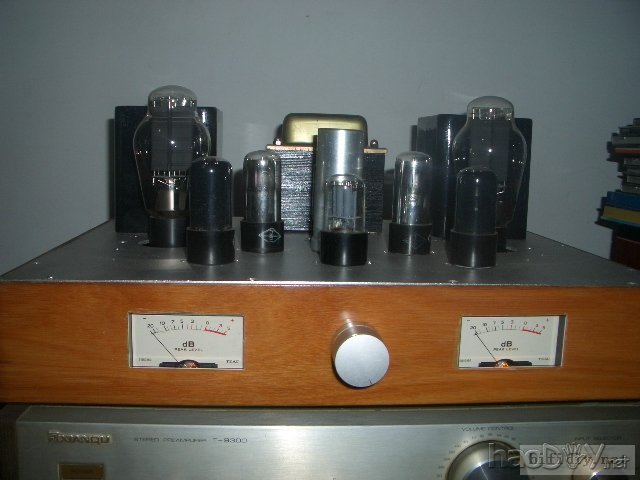

电平表装好,现在好看多了。
开这两个方孔用了一天多的时间,开个方孔比开一个园孔多花十几倍时间。
上图片给大家看看。

开始制作自己的6h9c+6v6+300B单端胆机



开始制作自己的6h9c+6v6+300B单端胆机

三十几年前接触电子管,那肘搞的是电子管收音机,后转做石机,九七年再做胆机后,一发不可收,但都是低级发烧,过过手隐,家里的电子垃圾一大堆。

只是电容基本都是拆机二手,因对新的电容器买得不放心,假货太多,只好在二手店、天光墟寻找。

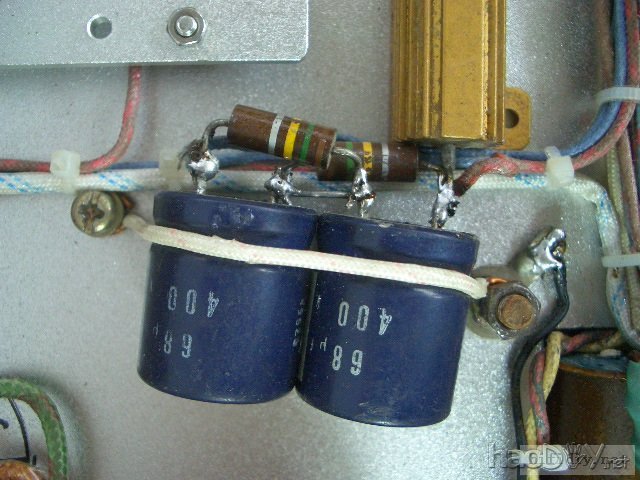

現300的阴极电解已换成菲利浦轴向电解,感觉比原电解好。

后续:听了一段时间,心想是否还有改进的空间呢,300B屏耗最高40W,现只用到25W,还可以提高屏流,阴极电阻改用850-900R,屏流可到提高至78-80MAMA,屏耗达28W左右。这25-50W的电阻还真难找,最后找到四只450R50W的,两只串联900R。換上后声音又上了一层楼。
  做胆机不要照搬图纸,要细心调校,才能做出好声的机器。

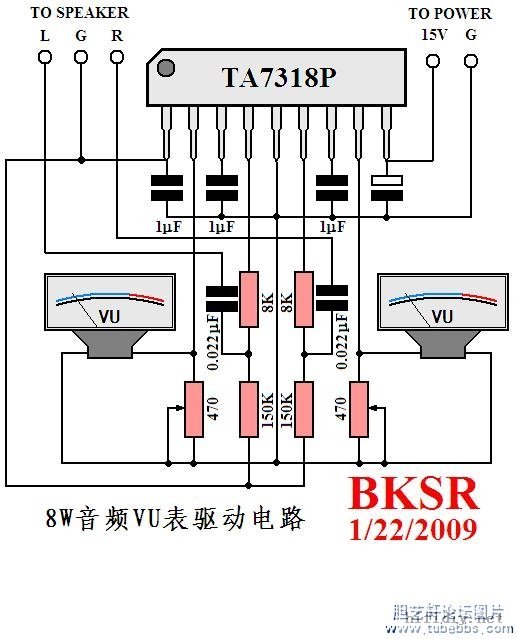

用电平表驱动电路。信号取自输出牛8欧。

电图电容有误IC的3和7脚电容应为0.022U,输入电容应是1U。
开始制作自己的6h9c+6v6+300B单端胆机


在我制作的所有功放里,有6P3P推挽、FU-7推挽、6P1、6V6单端、纯二KT88,这台机声音是最好的机子,300B是值得偿试一下的。
