線路分析:
威廉遜式 Williamson-Type 是相當古董老而傳統的線路 圖 (2) ,其音色是中性而好膽味,輸入放大管和推動管通常是用 6SN7 或 12A U7 ,而功率管通常是用 6L 6 、 6V6 、 EL34 、 807----- 等,但但要視乎輸出牛的阻阬匹配和功率限制而定。而 Heath W4-AM 是採用兩支 6SN7 作輸入放大和推動。功率管是 5881 ,即等同 6L 6G B 。 6SN7 是雙三極放大管,第一支 6SN7 身負兩職,就是第一級的輸入放大直接交連至第二級的分相部份,因而減少了一級的電容交連;分相級還可取得輸入放大級的屏直流,作為正偏壓的作用,因此增大了分相部份屏電流的推動力和降低增益。第二級的 6SN7 是有增益的推動部份,經交連電容推動功率管 5881 。功率管是以「超線性」的接法連接輸出牛,功率管 5881 是採用 “ 正 ” 偏壓的處理 圖 (3) ,可稱為 “ 甲 ” 類 Class “A” ,其音質是優於 “ 負 ” 偏壓的方式。 “ 正 ” 偏壓或 “ 零 ” 偏壓雖是較好聲,若在可調校不平衡功率管的幅度相比 “ 負 ” 偏壓的方式,就顯得靈活度較差了;可能就因為這原因,大多數廠家樂於採用 “ 負 ” 偏壓的方式。在設計角度看,是無奈也是現實;而且這類好聲的正偏壓手法只適宜用較低功率的機身上。 W4-AM 是用 5881 的陰極電阻串聯分流了兩支 100 Ω電阻,在 100 Ω可調電阻對地的電壓用以兩支 100k ,分別在上和下波柵極電壓而取得 1- 2v 的正偏壓引到功率管 5881 的柵極,這樣稱為 “ 自級偏壓 ” 。除了可調校功率管有限度的不平衡之外,還可以輕微降低功率管的失真率,可算是多麼巧妙的達到一舉兩得的收效。
動手術:
• 負回輸: 或許有不少人誤解古董膽機是慢聲,筆者在早於約 06 年 2 月於本刊與各位討論過 Dynaco ST-70 ,若在原裝未改的情況下去聽,跟那 Heath W4-AM 相比可算是不相伯仲的 “ 鬆郁濛 ” 。 在今時今日看這老機?確實認同它們是難以抬頭的,它們的共同設計弱點是有超過 -20db 的負回輸 ( 關於討論過負回輸的缺點,請翻查舊卷 ) 。
看線線路 圖 (2) ,從輸出 16 Ω端經 4.7k 電阻,回輸到第一級放大管的陰極電阻 470 Ω,成了負回輸電路。按量度,這 4.7k 負回輸電阻是帶給 - 20db 的回輸,看 圖 (4) 示波器圖 “A” 的方波 ( 表示空氣感不足 ) , 我們應將放大器的回輸降低,即是改換較大數值的回輸電阻。 10k 約是 -16db 、 15k 約是 -12db ------ 如此類推;這回負電阻數值,閣下可按自己口味而調校。
我們應留意得到並聯著回輸電阻的 350M MF 電容 ( 即是 350pf ) ,作用是抑制高頻。若在太高回輸時,極容易產生高頻自震的不穩定情況出現 圖 (4) 示波器圖 “B” 。 例如:若仍保留 4.7k 回輸電阻,妄動的拆去 350p 電容時,在示波器看到極不穩定的波形, ( 可能危害喇叭 ) 。看 圖 (4) 示波器圖 “C” ,若我們將這 4.7k 改換到 15k 時,因回輸量降低了高頻自震的情況也相應大幅降低,因此可免除這 350p 的電容,若在示波器觀察是穩定的話,則可建議讓它無抑制的伸展,是可立竿見影的分辨得出,重播音樂的空氣感和從容度大大的提升。
• 換交連電容:
剛己提過這機的 “ 出生 ” 是廉價的套件,所用的 “ 低班 ” 交連容是預期的,建議將 Pyramid 轉換了 Sprague / black beauty 或美國油質電容,是可大幅的提升音質,看 圖 (5) 比較,右邊四顆是 Pyramid 、左邊四顆是 black beauty 。原本 Pyramid 是用 0.25u 400v ,若要依數值找 black beauty 實在太困難了;以經驗所得,交連電容的數值並不須太執著,數值是量,物料是質, “ 質 ” 確是重於 “ 量 ” 。筆者現時剛有 0.15u /10000v 的 black beauty 替 Pyramid ,果然全面勝出,無論是高低頻兩域伸展,與及中音的質感都升了幾班;當然先經了第一段的手術,降低了負回輸和拆除了高頻抑制電容,在第二步換連電容時,所得的更是痛快和喜悅。
• 最後的摩功:

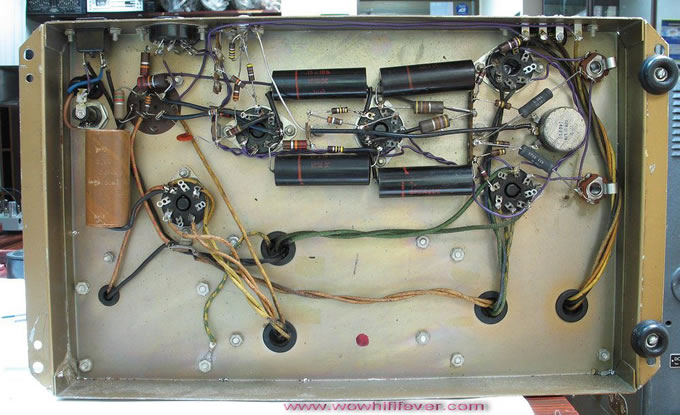

玩好聲,往往是從很多微小的好聲因素結合累積出來的,為了精益求精的將這 W4-AM 玩至極限,當然不應放棄任何玩得更好聲的每一小節,在第一級輸入放大管的輸入端柵極有一顆 0.05u 輸入電容 Pyramid , 作用是阻隔從前級來的不穩定直流,或許在昔日因前級輸出電容漏電的可能性是偏高;而今日,這現象並不普遍;再者多了這顆濛聲的電容,是敝多於利的,倒不如將它廢了,實行線路直通車,聲音就來得更直截和少音染,比較 圖 (6) 改機的前 ( 左 ) 與後 ( 右 ) 的分別 。
|
